GIGABYTE G24F 2 - Priručnik za gaming monitor

Sadržaj

1 UVOD
2 POČETAK RADA
3 KORIŠTENJE UREĐAJA
4 OPERACIJE
- 4.1 Brzi izbornik
- 4.2 Konfigurirajte postavke uređaja
5 Specifikacije
6 Popis podržanih vremena
7 Rješavanje problema
8 Osnovna njega
9 Napomene o USB punjenju
10 Informacije o servisu GIGABYTE
11 INFORMACIJE O SIGURNOSTI
- 11.1 Sigurnosne mjere opreza
- 11.2 Mjere opreza kod opasnosti od nestabilnosti
12 Reference
13 Preuzmi priručnik
14 Na drugim jezicima

UVOD

Raspakiravanje

Otvorite gornji poklopac kutije za pakiranje. Zatim obratite pozornost na naljepnicu za raspakiravanje pričvršćenu na unutarnjem poklopcu.
Pazeći da je kutija u ispravnoj orijentaciji, pažljivo položite kutiju na stabilnu površinu.
Otvorite unutarnji poklopac.
Uhvatite EPS sklop pjene (kroz otvore) kako biste ga izvukli iz kutije.
Uklonite predmete iz gornje EPS pjene.
Uklonite gornju EPS pjenu. Zatim možete ukloniti monitor iz donje EPS pjene.

Sadržaj pakiranja

Sljedeće stavke dolaze s vašom kutijom za pakiranje. Ako nešto od toga nedostaje, obratite se lokalnom prodavaču.

Napomena: Sačuvajte kutiju za pakiranje i materijale za pakiranje za budući transport monitora.

Pregled proizvoda

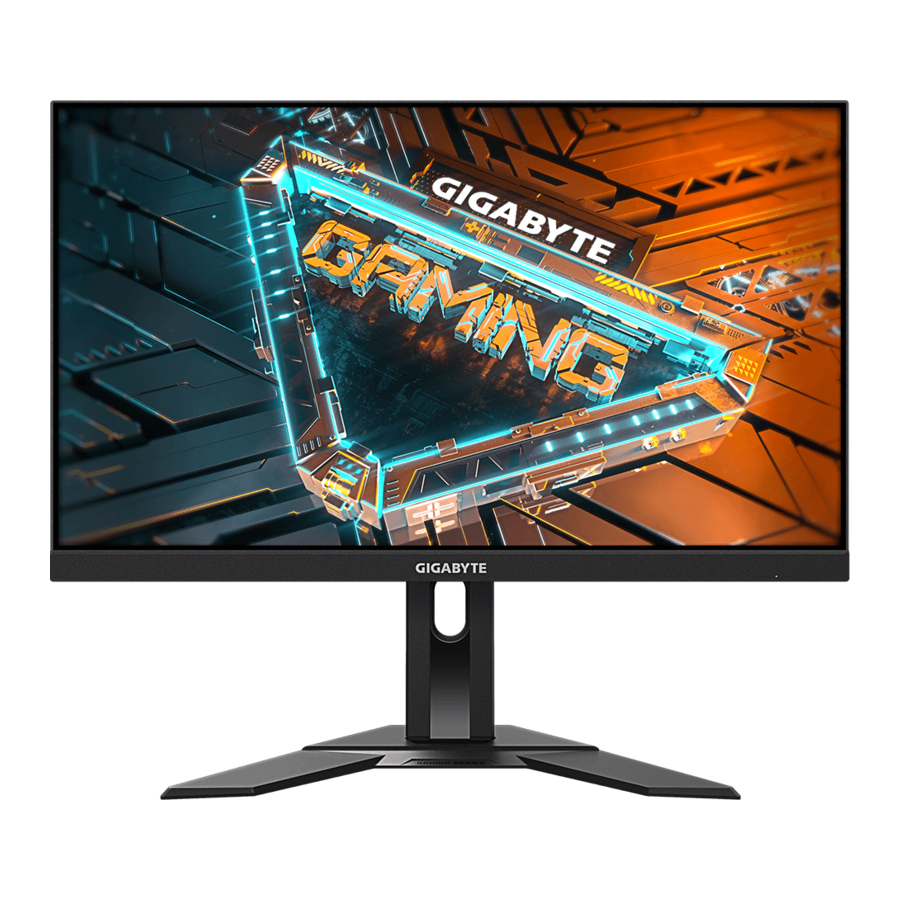

Prednji pogled

LED napajanja

Stražnji pogled

Kontrolni gumb
Kensington brava
DisplayPort
HDMI priključci (x2)
Priključak za slušalice
USB upstream priključak
USB 3.2 priključci (x2)
AC IN priključak

Napomena:

HDMI, HDMI logo i High-Definition Multimedia Interface zaštitni su znakovi ili registrirani zaštitni znakovi tvrtke HDMI Licensing LLC.

POČETAK RADA

Postavljanje postolja monitora

Postavite monitor na donju EPS pjenu, sa zaslonom okrenutim prema dolje.
Poravnajte i gurnite gornje kuke na postolju u utore za montažu na stražnjoj strani monitora. Gurnite zasun za zaključavanje prema naprijed, a zatim ga otpustite kako biste učvrstili donje kuke na postolju u utore za montažu na stražnjoj strani monitora.
Poravnajte postolje monitora s odstojnikom ispod postolja. Zatim pričvrstite postolje na postolje.
Podignite vijčani prsten i okrenite ga u smjeru kazaljke na satu kako biste učvrstili postolje monitora na mjestu.
Podignite monitor u uspravan položaj i postavite ga na stol.

Podešavanje kuta gledanja

Napomena: Držite postolje monitora tako da se zaslon ne prevrne kada podešavate.

Podešavanje kuta nagiba

Nagnite zaslon prema naprijed ili natrag do željenog kuta gledanja (-5˚ do 20˚).

Podešavanje visine zaslona

Spustite ili podignite zaslon na željenu visinu (0 do 130 mm).

Postavljanje zidnog nosača (opcionalno)

Koristite samo komplet za zidni nosač od 100 x 100 mm koji preporučuje proizvođač.

Postavite monitor na donju EPS pjenu, sa zaslonom okrenutim prema dolje.
Dok gurate zasun za zaključavanje prema naprijed, gurnite postolje prema natrag kako biste oslobodili gornje kuke iz utora za montažu na stražnjoj strani monitora. Zatim uklonite postolje.
Pričvrstite montažni nosač na rupe za montažu na stražnjoj strani monitora. Zatim upotrijebite vijke kako biste učvrstili nosač na mjestu.

Napomena: Za postavljanje monitora na zid, pogledajte vodič za instalaciju koji je uključen u komplet zidnog nosača.

Uspostavljanje veza

DisplayPort kabel
HDMI kabel
Kabel za slušalice
USB (A-Male do B-Male) kabel
USB kabel
Kabel za napajanje

KORIŠTENJE UREĐAJA

Uključivanje/isključivanje napajanja

Uključivanje

Spojite jedan kraj kabela za napajanje u AC IN priključak na stražnjoj strani monitora.
Spojite drugi kraj kabela za napajanje u utičnicu za napajanje.
Pritisnite gumb Control (Upravljanje) za uključivanje monitora. LED napajanja će svijetliti bijelo, što znači da je monitor spreman za korištenje.

Napomena: Ako nema signala, monitor će neko vrijeme prikazivati obavijest No Signal (Nema signala). Zatim će monitor preći u način rada za uštedu energije, a LED napajanja će svijetliti bijelo i početi treptati s razdobljem od jedne sekunde.

Isključivanje

Pritisnite gumb Control (Upravljanje) na 2 sekunde kako biste isključili monitor. Napomena: Kada se na zaslonu pojavi Main (Glavni) izbornik, monitor možete isključiti i pomicanjem gumba Control (Upravljanje) prema dolje ().

Preporuke za udobnost korisnika

Monitor koristi tehnologiju Flicker-Free (bez treperenja) koja uklanja treperenje monitora vidljivo oku i sprječava da korisnici pate od naprezanja i umora očiju.
Slijede neki savjeti za udobno gledanje monitora:

Optimalna udaljenost gledanja monitora kreće se od približno 510 mm do 760 mm (20 in do 30 in).
Opća smjernica je postaviti monitor tako da vrh zaslona bude u razini ili malo ispod visine vaših očiju kada udobno sjedite.
Koristite odgovarajuću rasvjetu za vrstu posla koji obavljate.
Pravite redovite i česte pauze (barem 10 minuta) svakih 30 minuta.
Svakako povremeno skrenite pogled sa zaslona monitora i usredotočite se na udaljeni objekt barem 20 sekundi tijekom pauza.
Vježbanje očiju može pomoći u smanjenju naprezanja očiju. Često ponavljajte ove vježbe:

pogledajte gore i dolje
polako zakrenite oko
pomaknite oči dijagonalno.

Odabir izvora ulaza

Pomaknite gumb Control (Upravljanje) udesno () za ulazak u izbornik Input (Ulaz).
Pomaknite gumb Control (Upravljanje) gore/dolje () kako biste odabrali željeni izvor ulaza. Zatim pritisnite gumb Control (Upravljanje) za potvrdu.

OPERACIJE

Vruća tipka

Po zadanom je gumb Control dodijeljen određenoj funkciji.
Napomena: Da biste promijenili unaprijed postavljenu funkciju vruće tipke, pogledajte "Brzo prebacivanje".

Da biste pristupili funkciji vruće tipke, učinite sljedeće:

Pomaknite gumb Control prema gore () da biste ušli u izbornik Black Equalizer.
Pomaknite gumb Control gore/dolje ( ) za podešavanje postavki i pritisnite gumb Control za potvrdu.
Pomaknite gumb Control prema dolje () da biste ušli u izbornik Picture Mode.
Pomaknite gumb Control gore/dolje ( ) za odabir željene opcije i pritisnite gumb Control za potvrdu.
Pomaknite gumb Control ulijevo () da biste ušli u izbornik Volume. Pomaknite gumb Control gore/dolje () za podešavanje razine glasnoće slušalica i pritisnite gumb Control za potvrdu.
Pomaknite gumb Control udesno () da biste ušli u izbornik Input.

Pogledajte odjeljak "Odabir izvora ulaza".
Napomena: Da biste zatvorili izbornik, pomaknite gumb Control ulijevo ( ).

Vodič za funkcijske tipke

Pritisnite gumb Control za prikaz izbornika Main.

Zatim koristite gumb Control za odabir željene funkcije i konfiguriranje povezanih postavki.

Nadzorna ploča

Kada se na zaslonu pojavi izbornik Main, pomaknite gumb Control ulijevo () da biste ušli u izbornik Dashboard.

Function: Omogućite/onemogućite funkciju. Kada je omogućeno, možete odabrati željene opcije koje će se prikazati na zaslonu.
Dashboard Location: Odredite lokaciju informacija nadzorne ploče koje će se prikazati na zaslonu.
Kada je konfiguracija nadzorne ploče dovršena, prenijet će podatke sustava na SOC putem USB priključka i prikazati vrijednost odabranih funkcija na zaslonu.

Napomena: Provjerite je li USB kabel ispravno spojen na uzvodni USB priključak monitora i USB priključak vašeg računala.

Pomoć pri igranju

Kada se na zaslonu pojavi izbornik Main, pomaknite gumb Control udesno () da biste ušli u izbornik Game Assist.

Game Info: Konfigurirajte postavke vezane uz FPS (First Person Shooting) igre.
- Odaberite Gaming Timer da biste odabrali način rada odbrojavanja. Da biste onemogućili ovu funkciju, postavite postavku na OFF.
- Odaberite Gaming Counter ili Refresh Rate da biste omogućili/onemogućili brojač igranja ili postavku brzine osvježavanja u stvarnom vremenu.
- Odaberite Info Location da biste odredili lokaciju informacija koje će se prikazati na zaslonu.
Crosshair: Odaberite željenu vrstu križića koja odgovara vašem okruženju igranja. To olakšava ciljanje.
Display Alignment: Kada je funkcija omogućena, prikazuje linije poravnanja na četiri strane zaslona, pružajući praktičan alat za savršeno poravnavanje više monitora.

Konfigurirajte postavke uređaja

Kada se na zaslonu pojavi izbornik Main, pomaknite gumb Control prema gore () da biste ušli u izbornik Settings.

Napomena: Koristite gumb Control za navigaciju kroz izbornik i podešavanje.

Igranje

Konfigurirajte postavke vezane uz igranje.
Igranje

Stavka	Opis
Stabilizator ciljanja	Kada je ova funkcija omogućena, smanjuje zamućenje pokreta u brzim igrama. Napomena: Ova funkcija nije dostupna u sljedećim uvjetima: kada je postavka frekvencije niža od 100 Hz. kada je funkcija FreeSync Premium aktivirana.
Black Equalizer	Podesite svjetlinu crnih područja.
Super Resolution	Izoštrite slike niske razlučivosti.
Način prikaza Odaberite omjer slike zaslona.	Full: Skalirajte ulaznu sliku da ispuni zaslon. Idealno za slike omjera 16:9. Aspect: Prikažite ulaznu sliku bez geometrijskih izobličenja ispunjavajući što veći dio zaslona.
Overdrive	Poboljšajte vrijeme odziva LCD monitora.
AMD FreeSync Premium	Kada je ova funkcija omogućena, eliminira kašnjenje i kidanje zaslona tijekom igranja.

Slika

Konfigurirajte postavke vezane uz sliku.
Slika

Odaberite jedan od unaprijed postavljenih načina rada slike.

Standard: Za uređivanje dokumenata ili pregledavanje web stranica.
FPS: Za igranje FPS (First Person Shooting) igara.
RTS/RPG: Za igranje RTS (Real-Time Strategy) ili RPG (Role-Playing Game) igara.
Movie: Za gledanje filmova.
Reader: Za pregledavanje dokumenata.
sRGB: Za pregledavanje fotografija i grafika na računalu.
Custom 1: Prilagođene postavke načina rada slike.
Custom 2: Prilagođene postavke načina rada slike.
Custom 3: Prilagođene postavke načina rada slike.

Zatim možete konfigurirati sljedeće postavke slike.

Stavka	Opis
Svjetlina	Podesite svjetlinu slike.
Kontrast	Podesite kontrast slike.
Živost boja	Podesite intenzitet prigušenijih boja.
Oštrina	Podesite oštrinu slike.
Gama	Podesite srednju razinu svjetline.
Temperatura boje	Odaberite temperaturu boje. Napomena: Odaberite User Define za prilagodbu temperature boje podešavanjem razine crvene (R), zelene (G) ili plave (B) prema vlastitim željama.
DCR	Podesite razinu crne boje slike kako biste postigli optimalan kontrast.
Vrati sliku	Vratite sve postavke slike na zadane postavke.

Prikaz

Konfigurirajte postavke vezane uz zaslon.
Prikaz

Stavka	Opis
Ulaz	Odaberite izvor ulaza.
Overclock	Omogućite monitoru da primijeni višu brzinu osvježavanja. Napomena: Kada je Overclocking omogućen, monitor može rezultirati treperenjem ili drugim štetnim učincima koji mogu proizaći iz ukupne konfiguracije sustava i moguće specifikacije zaslonske ploče. Moguće je smanjiti takve učinke postavljanjem niže brzine osvježavanja.
RGB raspon	Odaberite odgovarajuću postavku RGB raspona ili dopustite monitoru da je automatski otkrije. Napomena: Ova je opcija dostupna samo za HDMI ulaz.
Overscan	Kada je ova funkcija omogućena, lagano povećava ulaznu sliku kako bi sakrila krajnje rubove slike. Napomena: Ova je opcija dostupna samo za HDMI ulaz.

Sustav

Konfigurirajte postavke vezane uz sustav.
Sustav

Stavka	Opis
Audio	Konfigurirajte audio postavke. Glasnoća: Podesite razinu glasnoće. Isključi zvuk: Omogućite/onemogućite funkciju isključivanja zvuka.
OSD postavke	Konfigurirajte postavke vezane uz izbornik za prikaz na zaslonu (OSD). Vrijeme prikaza: Postavite duljinu vremena u kojem OSD izbornik ostaje na zaslonu. OSD prozirnost: Podesite prozirnost OSD izbornika. OSD zaključavanje: Kada je ova funkcija omogućena, nije dopušteno nikakvo OSD podešavanje. Napomena: Da biste onemogućili funkciju OSD zaključavanja, pritisnite tipku Control. Kada se poruka pojavi na zaslonu, odaberite Yes za potvrdu.
Brzo prebacivanje	Dodijelite funkciju vrućih tipki. Dostupne opcije: Stabilizator ciljanja, Black Equalizer, Glasnoća, Ulaz, Kontrast, Svjetlina i Način rada slike. Zadana postavka vrućih tipki je sljedeća: Gore (): Black Equalizer Dolje (): Način rada slike Desno (): Ulaz Lijevo (): Glasnoća Napomena: Monitor koristi ploču s niskim plavim svjetlom i usklađenost s hardverskim rješenjem TÜV Rheinland Low Blue Light pri vraćanju na tvorničke postavke/zadanom načinu rada (Svjetlina: 45%, Kontrast: 50%, CCT: Normal, Unaprijed postavljeni način rada: Standard).
Ostale postavke	Obavijest o razlučivosti: Kada je ova funkcija omogućena, poruka o preporučenoj razlučivosti pojavit će se na zaslonu kada se monitor prebaci na drugi izvor ulaza. Automatsko prebacivanje ulaza: Kada je ova funkcija omogućena, automatski se prebacuje na dostupni izvor ulaza. Automatsko isključivanje: Kada je ova funkcija omogućena, monitor će se automatski isključiti nakon određenog vremena. LED indikator: Po zadanom je LED indikator postavljen na Uvijek UKLJUČEN. Uvijek UKLJUČENO: LED dioda napajanja svijetli bijelo tijekom rada. Uvijek ISKLJUČENO: Isključite LED diodu napajanja. Stanje pripravnosti UKLJUČENO: LED dioda napajanja svijetli bijelo u stanju pripravnosti. Kada je napajanje isključeno, LED dioda napajanja ostat će isključena. USB(A/C) punjenje: Omogućite ili onemogućite funkciju punjenja putem USB Type-A (5V/1.5A) u stanju pripravnosti.

Jezik

Odaberite dostupni jezik za OSD izbornik.
Jezik

Spremi postavke

Postavite personalizirane OSD konfiguracije za Setting1, Setting2 ili Setting3.

Stavka	Opis
Spremi	Spremite prilagođene postavke.
Učitaj	Učitajte spremljene postavke.

Vrati sve na zadano

Vratite monitor na tvorničke zadane postavke.

Specifikacije

Stavka	Specifikacije
Veličina panela	23,8 inča
Omjer slike	16:9
Rezolucija	1920 x 1080
Vijek trajanja LED-a	30.000 sati
Razmak piksela	0,2745(V) x 0,2745(O)
Svjetlina	300 nita (tip.)
Omjer kontrasta	1100:1 (tip.)
Dubina boja	16,7 M
Aktivno područje prikaza	527,04(V) x 296,46(O)
Kut gledanja	178°(V) / 178°(O)
Ulazni/izlazni terminali	2x HDMI 2.0 1x DP1.2 1x Slušalice 1x USB upstream 2x USB 3.2 (downstream) s mogućnošću punjenja BC 1.2 5V/1.5A
Napajanje	AC 100~240 V pri 50/60 Hz
Potrošnja energije	Uključeno: 20W Stanje pripravnosti: < 0.5W Isključeno: < 0.3W Napomena: Uvjeti testiranja u skladu su sa standardima CEC-a.
Dimenzije (Š x V x D)	541 x 519,3 x 136,75 mm (s postoljem)
Težina	4,8 ±0,5 kg (s postoljem) 3,2 ±0,5 kg (bez postolja)
Raspon temperature (rad)	0°C do 40°C

Napomena: Specifikacije su podložne promjenama bez prethodne obavijesti.

Popis podržanih vremena

Popis vremena	HDMI	DisplayPort
720X400 / 70Hz	V	V
720X400 / 88Hz	V	V
640X480 / 60Hz	V	V
640X480 / 67Hz	V	V
640X480 / 72Hz	V	V
640X480 / 75Hz	V	V
800X600 / 56Hz	V	V
800X600 / 60Hz	V	V
800X600 / 72Hz	V	V
800X600 / 75Hz	V	V
832X624 / 75Hz	V	V
1024X768 / 87Hz	V	V
1024X768 / 60Hz	V	V
1024X768 / 70Hz	V	V
1024X768 / 75Hz	V	V
1280X1024 / 75Hz	V	V
1152X870 / 75Hz	V	V
1152X864 / 75Hz/4:3	V	V
1280X720 / 60Hz/16:9	V	V
1280X800 / 60Hz/16:10	V	V
1280X960 / 60Hz/4:3	V	V
1280X1024 / 60Hz/5:4	V	V
1440X900 / 60Hz/16:10	V	V
1600X900 / 60Hz/16:9	V	V
1680X1050 / 60Hz/16:10	V	V
720X480 / 60Hz	V	V
1280X720 / 50Hz	V	V
1280X720 / 60Hz	V	V
1280X720 / 100Hz	V	V
1440X480 / 60Hz	V	V
1920X1080 / 50Hz	V	V
1920X1080 / 60Hz	V	V
1920X1080 / 100Hz	V	V
1920X1080 / 120Hz	V	V
1920x1080 / 144Hz	V	V
1920X1080 / 165Hz	V	V

Rješavanje problema

Problem	Moguća rješenja
Nema napajanja	Provjerite je li kabel za napajanje ispravno spojen na izvor napajanja i monitor. Provjerite kabel i utikač kako biste se uvjerili da nisu oštećeni. Provjerite je li monitor uključen.
Na zaslonu se ne pojavljuje slika	Provjerite jesu li monitor i računalo ispravno spojeni i jesu li oba uređaja uključena. Provjerite jeste li odabrali točan ulazni izvor. Podesite postavke svjetline i kontrasta.
Slika ne ispunjava cijeli zaslon	Isprobajte različite postavke načina prikaza (omjer slike).
Boje su izobličene	Provjerite je li kabel ulaznog signala ispravno spojen. Konfigurirajte postavke povezane sa slikom. Pogledajte odjeljak "Slika".
Nema zvuka ili je glasnoća niska	Provjerite je li kabel slušalica ispravno spojen. Podesite razinu glasnoće. Podesite postavke povezane sa zvukom na računalu.

Napomena: Ako se problem nastavi, obratite se našoj službi za korisnike za daljnju pomoć.

Osnovna njega

Kada se zaslon zaprlja, učinite sljedeće kako biste ga očistili:

Obrišite zaslon mekom krpom koja ne ostavlja dlačice kako biste uklonili zaostalu prašinu.
Nanesite tekućinu za čišćenje na meku krpu. Zatim nježno obrišite zaslon vlažnom krpom.

Napomena:

Provjerite je li krpa vlažna, ali ne i mokra.
Prilikom brisanja izbjegavajte primjenu prevelikog pritiska na zaslon.
Kisela ili abrazivna sredstva za čišćenje mogu oštetiti zaslon.

Napomene o USB punjenju

Sljedeći uređaji nisu kompatibilni s BC 1.2 CDP načina rada. Kada je čvorište spojeno na računalo, ti se uređaji ne mogu puniti pomoću USB kabela.

Dobavljač	Uređaj	PID/VID
Apple	iPad	PID_129A/VID_05AC
Samsung	GALAXY Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Informacije o servisu GIGABYTE

Više informacija o servisu potražite na službenoj web stranici GIGABYTE: https://www.gigabyte.com/

INFORMACIJE O SIGURNOSTI

Prije uporabe monitora pažljivo pročitajte sljedeće Sigurnosne mjere opreza.

Sigurnosne mjere opreza

Koristite samo one dodatke koji su isporučeni s monitorom ili one koje preporučuje proizvođač.
Držite plastičnu vrećicu za pakiranje proizvoda na mjestu nedostupnom djeci.
Prije spajanja monitora na utičnicu provjerite je li napon kabela za napajanje kompatibilan sa specifikacijom napajanja u zemlji u kojoj se nalazite.
Utikač kabela za napajanje mora biti spojen na ispravno ožičenu i uzemljenu utičnicu.
Ne dirajte utikač mokrim rukama, jer to može lako izazvati strujni udar.
Postavite monitor na stabilno i dobro prozračeno mjesto.
Ne postavljajte monitor u blizini izvora topline kao što su električni radijatori ili izravna sunčeva svjetlost.
Rupe ili otvori na monitoru služe za ventilaciju. Nemojte prekrivati ili blokirati ventilacijske otvore bilo kakvim predmetima.
Ne koristite monitor u blizini vode, pića ili svih vrsta tekućina. U suprotnom može doći do strujnog udara ili oštećenja monitora.
Obavezno isključite monitor iz utičnice prije čišćenja.
Budući da se površina zaslona lako ogrebe, izbjegavajte dodirivanje površine bilo kojim tvrdim ili oštrim predmetom.
Koristite meku krpu koja ne ostavlja dlačice umjesto papirnate maramice za brisanje zaslona. Ako je potrebno, možete upotrijebiti sredstvo za čišćenje stakla za čišćenje monitora. Međutim, nikada nemojte prskati sredstvo za čišćenje izravno na zaslon.
Isključite kabel za napajanje ako se monitor neće koristiti dulje vrijeme.
Ne pokušavajte sami rastaviti ili popraviti monitor.

Mjere opreza kod opasnosti od nestabilnosti

Proizvod može pasti i uzrokovati ozbiljne ozljede ili smrt. Kako biste spriječili ozljede, ovaj proizvod mora biti sigurno pričvršćen za pod/zid u skladu s uputama za ugradnju.
Mnoge ozljede, osobito kod djece, mogu se izbjeći poduzimanjem jednostavnih mjera opreza kao što su:
UVIJEK koristite postolja ili načine ugradnje koje preporučuje proizvođač seta proizvoda.
UVIJEK koristite namještaj koji može sigurno poduprijeti proizvod.
UVIJEK osigurajte da proizvod ne visi preko ruba namještaja koji ga podupire.
UVIJEK educirajte djecu o opasnostima penjanja na namještaj kako bi došli do proizvoda ili njegovih kontrola.
UVIJEK provucite kabele i žice spojene na vaš proizvod tako da se o njih ne može spotaknuti, povući ili zgrabiti.
NIKADA ne postavljajte proizvod na visoki namještaj (na primjer, ormare ili police za knjige) bez pričvršćivanja i namještaja i proizvoda na prikladnu potporu.
NIKADA ne postavljajte proizvod na tkaninu ili druge materijale koji se mogu nalaziti između proizvoda i namještaja koji ga podupire.
NIKADA ne postavljajte predmete koji bi mogli namamiti djecu na penjanje, kao što su igračke i daljinski upravljači, na vrh proizvoda ili namještaja na kojem je proizvod postavljen.
Ako će se postojeći proizvod zadržati i premjestiti, treba primijeniti iste gore navedene mjere.
Kako biste spriječili ozljede ili oštećenje proizvoda uzrokovano prevrtanjem zbog potresa ili drugih udara, obavezno ugradite proizvod na stabilno mjesto i poduzmite mjere za sprječavanje pada.
