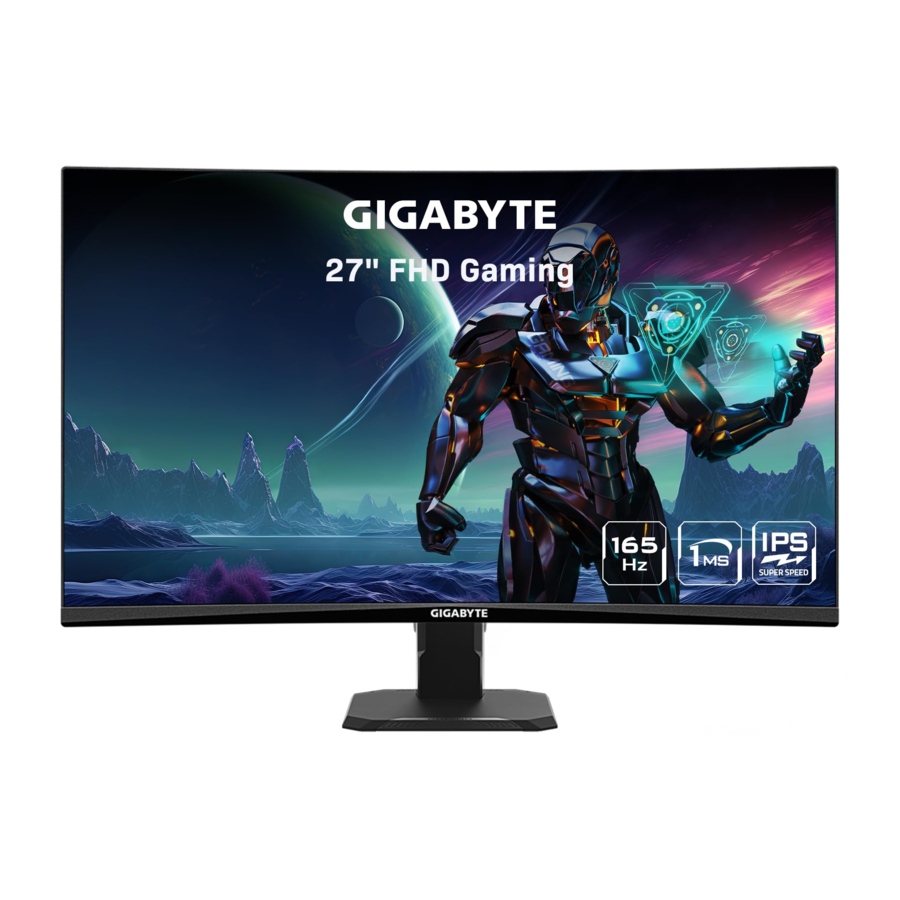

GIGABYTE GS27FC, GS27QC, GS32QC - Priručnik za Gaming Monitor GS serije

UVOD

Sadržaj pakiranja

Sljedeće stavke dolaze s vašom kutijom pakiranja. Ako bilo koja od njih nedostaje, obratite se svom lokalnom prodavaču.

Napomena: Molimo vas da sačuvate kutiju pakiranja i materijale za pakiranje za mogući transport monitora.

Pregled proizvoda

Prednji pogled

1. Gumb za upravljanje
2. LED za napajanje

Stražnji pogled (GS27QC/GS32QC/GS27FC)

1. AC IN priključak
2. HDMI priključci (x2)
3. DisplayPort
4. Priključak za slušalice

POČETAK RADA

Postavljanje postolja

1. Postavite monitor licem prema dolje na ravnu površinu sa zaštitnom pjenom ispod i sa Styrofoam vrećicom.
2. Spojite uspon postolja i postolje zajedno s kovanicom, odvijačem ili prstenom za povlačenje pričvršćenim na postolje.

3. Odvojite Styrofoam vrećicu. Umetnite uspon postolja u utor na stražnjoj strani monitora. Gurnite postolje dok ne sjedne na mjesto.
4. Uzmite monitor iz zaštitne pjene držeći uspon postolja. Postavite ga uspravno na stol.


Podešavanje kuta gledanja

1. Stavite jednu ruku na postolje kako biste spriječili prevrtanje monitora tijekom podešavanja.
2. Stavite drugu ruku na gornji centar zaslona i primijenite pritisak prema naprijed ili natrag kako biste podesili kut na željeni kut gledanja (-5° do 20°).


Uklanjanje postolja monitora

1. Postavite monitor licem prema dolje sa zaštitnom pjenom ili s neabrazivnom krpom ispod.
2. Gurnite kopče za zaključavanje prema unutra kako biste odvojili postolje od monitora.


Postavljanje zidnog nosača (opcionalno)

Koristite samo komplet za zidni nosač sukladan 100 x 100 mm. Postavite zidni nosač prema uputama proizvođača.

1. Postavite monitor licem prema dolje sa zaštitnom pjenom ili s neabrazivnom krpom ispod.
2. Poravnajte rupe za postavljanje zidnog nosača s rupama za vijke na stražnjoj strani monitora.
3. Koristite vijke za pričvršćivanje nosača na mjestu.

Napomena: Za postavljanje monitora na zid, pogledajte upute za postavljanje koje su uključene u komplet zidnog nosača. Potrebna količina vijaka za VESA montažu: 4, veličina vijka: M4 x 10 mm minimalno.

KORIŠTENJE UREĐAJA

Uključivanje/isključivanje napajanja

Uključivanje

1. Spojite jedan kraj kabela za napajanje u AC IN priključak na stražnjoj strani monitora.
2. Spojite drugi kraj kabela za napajanje u utičnicu.
3. Pritisnite gumb Control za uključivanje monitora. LED za napajanje zasvijetlit će bijelo, što znači da je monitor spreman za korištenje.


Isključivanje
Pritisnite gumb Control na 2 sekunde za isključivanje monitora.
Napomena: Kada se na zaslonu pojavi Main (Glavni) izbornik, također možete isključiti monitor pritiskom na gumb Control () i odabirom "power off" (isključi napajanje).

Odabir izvora ulaza

1. Pomaknite gumb Control desno () za ulazak u izbornik Input (Ulaz).
2. Pomaknite gumb Control u sredinu () za odabir željenog izvora ulaza. Zatim pritisnite gumb Control za potvrdu.

OPERACIJE

Brzi izbornik

Vruća tipka

Prema zadanim postavkama, tipki Control dodijeljena je određena funkcija.
Napomena: Za promjenu unaprijed postavljene funkcije vruće tipke, pogledajte odjeljak "Brza sklopka".
Za pristup funkciji vruće tipke, učinite sljedeće:

• Pomaknite tipku Control prema gore () da biste ušli u izbornik Black Equalizer.
  Pomaknite tipku Control gore/dolje () da biste podesili postavku i pritisnite tipku Control za potvrdu.

• Pomaknite tipku Control prema dolje () da biste ušli u izbornik Picture Mode.
  Pomaknite tipku Control u sredinu () da biste odabrali željenu opciju i pritisnite tipku Control za potvrdu.

• Pomaknite tipku Control ulijevo () da biste ušli u izbornik Crosshair.
  Pomaknite tipku Control u sredinu () da biste odabrali željenu opciju i pritisnite tipku Control za potvrdu.

• Pomaknite tipku Control udesno () da biste ušli u izbornik Input. Pogledajte odjeljak "Odabir izvora ulaza".
  Napomena: Za zatvaranje izbornika, pomaknite tipku Control ulijevo ().

Vodič za funkcijske tipke

• Pritisnite tipku Control za prikaz glavnog izbornika.

  Zatim upotrijebite tipku Control za odabir željene funkcije i konfiguriranje povezanih postavki.

Pomoć za igre

• Kada se na zaslonu pojavi glavni izbornik, pomaknite tipku Control udesno () da biste ušli u izbornik Game Assist.

• Game INFO: Konfigurirajte postavke povezane s FPS (First Person Shooting) igrom.
  • Odaberite Gaming Timer za odabir načina odbrojavanja. Da biste onemogućili ovu funkciju, postavite postavku na OFF (isključeno).
  • Odaberite Refresh Rate za omogućavanje/onemogućavanje postavke brzine osvježavanja u stvarnom vremenu.
  • Odaberite Info Location da biste odredili mjesto informacija koje će se prikazati na zaslonu.

• Display Alignment: Kada je funkcija omogućena, prikazuje linije poravnanja na četiri strane zaslona, pružajući praktičan alat za savršeno poravnavanje više monitora.

Konfiguriranje postavki uređaja

Kada se na zaslonu pojavi glavni izbornik, pomaknite tipku Control prema gore () da biste ušli u izbornik Settings.

Napomena: Upotrijebite tipku Control za navigaciju kroz izbornik i podešavanje.

Igre

Konfigurirajte postavke povezane s igrama.

Stavka	Opis
Aim Stabilizer	Kada je ova funkcija omogućena, smanjuje zamućenje pokreta u brzim igrama. Napomena: Ova funkcija nije dostupna pod sljedećim uvjetima: kada je postavka frekvencije niža od 100 Hz. kada je aktivirana funkcija FreeSync.
Black Equalizer	Podesite svjetlinu crnih područja.
Super Resolution	Izoštrite slike niske rezolucije.
Display Mode	Odaberite omjer slike zaslona. Full (puno): Skalirajte ulaznu sliku da biste ispunili zaslon. Idealno za slike omjera 16:9. Napomena: Ova opcija nije kompatibilna s funkcijama FreeSync i PIP/PBP.
Overdrive	Poboljšajte vrijeme odziva LCD monitora.
FreeSync Premium	Kada je ova funkcija omogućena, uklanja se kašnjenje zaslona i kidanje slike tijekom igranja igara.

Slika

Konfigurirajte postavke povezane sa slikom.

Stavka	Opis
Standard	Za uređivanje dokumenata ili pregledavanje web-mjesta.
Gaming	Za igranje igara.
Movie	Za gledanje filmova.
Reader	Za prikaz dokumenata.
sRGB	Za pregled fotografija i grafika na računalu.
Custom	Prilagođene postavke načina rada slike.
ECO	Za način rada uštede energije.

Napomena: Način rada slike "Standard", Low blue light "Level 10" (niska razina plave svjetlosti "razina 10") optimizirana je postavka u skladu s certifikatom TÜV Low Blue Light.

Zaslon

Konfigurirajte postavke povezane sa zaslonom.

Stavka	Opis
Input	Odaberite ulazni izvor.
Overclock	Odaberite ON/OFF (uključeno/isključeno) (GS27QC/GS32QC)
RGB Range	Odaberite odgovarajuću postavku RGB raspona ili dopustite monitoru da je automatski otkrije. Napomena: Ova je opcija dostupna samo za HDMI ulaz.
Overscan	Kada je ova funkcija omogućena, lagano povećava ulaznu sliku kako bi sakrila krajnje rubove slike.

Sustav

Konfigurirajte postavke povezane sa sustavom.

Stavka	Opis
Audio	Konfigurirajte postavke slušalica. Volume (glasnoća): Podesite razinu glasnoće. Mute (isključivanje zvuka): Omogućite/Onemogućite funkciju isključivanja zvuka.
OSD Settings	Konfigurirajte postavke povezane s izbornikom za prikaz na zaslonu (OSD). Display Time: Postavite duljinu vremena tijekom kojeg OSD izbornik ostaje na zaslonu. OSD Transparency: Podesite prozirnost OSD izbornika. OSD Lock: Kada je ova funkcija omogućena, nije dopušteno nikakvo OSD podešavanje. Napomena: Da biste onemogućili funkciju zaključavanja OSD-a, pritisnite tipku Control. Kada se na zaslonu pojavi poruka, odaberite Yes (da) za potvrdu.
Quick Switch	Dodijelite funkciju vrućim tipkama. Dostupne opcije: Aim Stabilizer, Black Equalizer, Crosshair, Low Blue Light, Volume, Input, Contrast, Brightness i Picture Mode. Zadana postavka vrućih tipki je sljedeća: Gore (): Black Equalizer Dolje (): Picture Mode Desno (): Input Lijevo (): Crosshair
Other Settings	Resolution Notice: Kada je ova funkcija omogućena, trenutna poruka o rezoluciji pojavit će se na zaslonu kada se monitor prebaci na drugi ulazni izvor. Input Auto Switch: Kada je ova funkcija omogućena, automatski se prebacuje na dostupan ulazni izvor. Auto Power Off: Kada je ova funkcija omogućena, monitor će se automatski isključiti nakon određenog vremena. LED Indicator: Prema zadanim postavkama, LED indikator je postavljen na Always ON (uvijek uključen). Always ON (uvijek uključen): LED dioda napajanja svijetli bijelo tijekom rada i svijetli u intervalima svake 1 sekunde u stanju pripravnosti. Always OFF (uvijek isključen): Isključite LED diodu napajanja. Standby ON (stanje pripravnosti uključeno): LED dioda napajanja se isključuje tijekom rada i svijetli u intervalima svake 1 sekunde u stanju pripravnosti. Kada je napajanje isključeno, LED dioda napajanja ostat će isključena.

Jezik

Stavka	Opis
Language (jezik)	Odaberite dostupni jezik za OSD izbornik.

Reset All (poništi sve)

Vratite monitor na tvorničke zadane postavke.

Specifikacije

Stavka	Specifikacije
Model	GS27FC	GS27QC	GS32QC
Veličina panela	27 inča		32 inča
Omjer slike	16:9
Razlučivost	1920 x 1080	2560 x 1440
Životni vijek LED-a	30 000 sati (min.)
Razmak piksela	0,3114 (V) x 0,3114 (O)	0,2331 (V) x 0,2331 (O)	0,2724 (V) x 0,2724 (O)
Svjetlina	250 nita (tip.) / 200 nita (min.)		300 nita (tip.) / 250 nita (min.)
Omjer kontrasta	3000:1 (tip.)	4000:1 (tip.)	3500:1 (tip.)
Dubina boje	16,7M (8 bita)
Aktivna površina zaslona	597,888(V) x 336,312(O)	596,736(V) x 335,664(O)	697,344(V) x 392,256(O)
Kut gledanja	178° (V)/178° (O)
Ulazni/izlazni terminali	2 x HDMI 2.0 1 x DP 1.4 (HBR2) 1 x slušalice
Napajanje	AC100~240V, 50/60Hz
Potrošnja energije	Uključen način rada: 18 W Stanje pripravnosti: 0,5 W Isključen način rada: 0,3 W	Uključen način rada: 26 W Stanje pripravnosti: 0,5 W Isključen način rada: 0,3 W	Uključen način rada: 26 W Stanje pripravnosti: 0,5 W Isključen način rada: 0,3 W
	Napomena: Uvjeti testiranja slijede standarde CEC-a.
Dimenzije (Š x V x D)	611 x 440 x 172 mm (s postoljem)		709 x 497 x 238 mm (s postoljem)
Težina	4,53 kg (neto)		5,86 kg (neto)
Raspon temperature (rad)	0 °C do 40 °C

Napomena: Specifikacije su podložne promjenama bez prethodne najave.

Popis podržanih vremena

GS27FC	FHD
Popis vremena	HDMI 1	HDMI 2	DP
720X400 / 70Hz	V	V	V
640X480 / 60Hz	V	V	V
640X480 / 67Hz	V	V	V
640X480 / 72Hz	V	V	V
640X480 / 75Hz	V	V	V
800X600 / 56Hz	V	V	V
800X600 / 60Hz	V	V	V
800X600 / 72Hz	V	V	V
800X600 / 75Hz	V	V	V
832X624 / 75Hz	V	V	V
1024X768 / 60Hz	V	V	V
1024X768 / 70Hz	V	V	V
1024X768 / 75Hz	V	V	V
1280X1024 / 75Hz	V	V	V
1152X870 / 75Hz	V	V	V
1152X864 / 75Hz	V	V	V
1280X720 / 60Hz	V	V	V
1280X800 / 60Hz	V	V	V
1280X960 / 60Hz	V	V	V
1280X1024 / 60Hz	V	V	V
1440X900 / 60Hz	V	V	V
1600X900 / 60Hz	V	V	V
1680X1050 / 60Hz	V	V	V
720X480 / 60Hz	V	V	V
1280X720 / 50Hz	V	V	V
1280X720 / 60Hz	V	V	V
1280X720 / 100Hz	V	V	V
1440X480 / 60Hz	V	V	V
1920X1080 / 50Hz	V	V	V
1920X1080 / 60Hz	V	V	V
1920X1080 / 100Hz	V	V	V
1920X1080 / 120Hz	V	V	V
1920X1080 / 144Hz	V	V	V
1920X1080 / 165Hz	V	V	V
1920X1080 / 180Hz	V	V	V
GS27QC/GS32QC	QHD
Popis vremena	HDMI 1	HDMI 2	DP
720X400 / 70Hz	V	V	V
640X480 / 60Hz	V	V	V
640X480 / 67Hz	V	V	V
640X480 / 72Hz	V	V	V
640X480 / 75Hz	V	V	V
800X600 / 56Hz	V	V	V
800X600 / 60Hz	V	V	V
800X600 / 72Hz	V	V	V
800X600 / 75Hz	V	V	V
832X624 / 75Hz	V	V	V
1024X768 / 60Hz	V	V	V
1024X768 / 70Hz	V	V	V
1024X768 / 75Hz	V	V	V
1280X1024 / 75Hz	V	V	V
1152X870 / 75Hz	V	V	V
1152X864 / 75Hz	V	V	V
1280X720 / 60Hz	V	V	V
1280X800 / 60Hz	V	V	V
1280X960 / 60Hz	V	V	V
1280X1024 / 60Hz	V	V	V
1440X900 / 60Hz	V	V	V
1600X900 / 60Hz	V	V	V
1680X1050 / 60Hz	V	V	V
720X480 / 60Hz	V	V	V
1280X720 / 50Hz	V	V	V
1280X720 / 60Hz	V	V	V
1280X720 / 100Hz	V	V	V
1440X480 / 60Hz	V	V	V
1920X1080 / 50Hz	V	V	V
1920X1080 / 60Hz	V	V	V
1920X1080 / 100Hz	V	V	V
1920X1080 / 120Hz	V	V	V
1920X1080 / 144Hz	V	V	V
1920X1080 / 165Hz			V
2560X1440 / 60Hz	V	V	V
2560X1440 / 120Hz	V	V	V
2560X1440 / 144Hz	V	V
2560X1440 / 165Hz			V

Rješavanje problema

Problem	Moguća rješenja
Nema napajanja	Provjerite je li kabel za napajanje pravilno spojen na izvor napajanja i monitor. Provjerite kabel i utikač kako biste bili sigurni da nisu oštećeni. Provjerite je li monitor uključen.
Na zaslonu se ne pojavljuje slika	Provjerite jesu li monitor i računalo pravilno povezani i jesu li oba uređaja uključena. Provjerite jeste li odabrali ispravan ulazni izvor.
Slika ne ispunjava cijeli zaslon	Isprobajte različite postavke načina prikaza (omjer slike).
Boje su izobličene	Provjerite je li ulazni signalni kabel pravilno spojen. Konfigurirajte postavke povezane sa slikom. Pogledajte odjeljak "Slika".
Nema zvuka ili je glasnoća niska	Provjerite je li kabel slušalica pravilno spojen. Podesite razinu glasnoće. Provjerite postavku izvora zvuka. Podesite postavke zvuka na računalu.

Napomena: Ako se problem nastavi, obratite se našoj službi za korisnike za daljnju pomoć.

Osnovna njega

• Obrišite zaslon mekom krpom koja ne ostavlja dlačice kako biste uklonili zaostalu prašinu.
• Poprskajte ili nanesite tekućinu za čišćenje na meku krpu. Zatim nježno obrišite zaslon vlažnom krpom.

Napomena:

• Provjerite je li krpa vlažna, ali ne i mokra.
• Prilikom brisanja izbjegavajte primjenu prekomjernog pritiska na zaslon.
• Kisela ili abrazivna sredstva za čišćenje mogu oštetiti zaslon.

SIGURNOSNE INFORMACIJE

Sigurnosne mjere opreza

Prije korištenja monitora pročitajte sljedeće sigurnosne mjere opreza.

• Koristite samo dodatnu opremu koja je isporučena s monitorom ili koju preporučuje proizvođač.
• Držite plastičnu vrećicu za pakiranje proizvoda na mjestu izvan dohvata djece.
• Prije spajanja monitora na utičnicu, provjerite je li napon kabela za napajanje kompatibilan sa specifikacijom napajanja u zemlji u kojoj se nalazite.
• Utikač kabela za napajanje mora biti spojen na pravilno ožičenu i uzemljenu utičnicu.
• Ne dirajte utikač mokrim rukama, jer to može lako uzrokovati strujni udar.
• Postavite monitor na stabilno i dobro prozračeno mjesto.
• Ne postavljajte monitor u blizini izvora topline, poput električnih radijatora ili izravne sunčeve svjetlosti.
• Rupe ili otvori na monitoru služe za ventilaciju. Ne prekrivajte ili blokirajte otvore za ventilaciju nikakvim predmetima.
• Ne koristite monitor u blizini vode, pića ili svih vrsta tekućina. U suprotnom može doći do strujnog udara ili oštećenja monitora.
• Obavezno isključite monitor iz utičnice prije čišćenja.
• Budući da se površina zaslona lako izgrebe, izbjegavajte dodirivanje površine bilo kojim tvrdim ili oštrim predmetom.
• Koristite meku krpu koja ne ostavlja dlačice umjesto papirnate maramice za brisanje zaslona. Ako je potrebno, možete koristiti sredstvo za čišćenje stakla za čišćenje monitora. Međutim, nikada ne prskajte sredstvo za čišćenje izravno na zaslon.
• Isključite kabel za napajanje ako se monitor ne koristi dulje vrijeme.
• Ne pokušavajte sami rastaviti ili popraviti monitor.

Mjere opreza za opasnost od stabilnosti

Proizvod može pasti, uzrokujući ozbiljne ozljede ili smrt. Kako biste spriječili ozljede, ovaj proizvod mora biti sigurno pričvršćen za pod/zid u skladu s uputama za instalaciju.
Mnoge se ozljede, osobito kod djece, mogu izbjeći poduzimanjem jednostavnih mjera opreza kao što su:

• UVIJEK koristite stalke ili metode ugradnje koje preporučuje proizvođač kompleta proizvoda.
• UVIJEK koristite namještaj koji može sigurno poduprijeti proizvod.
• UVIJEK provjerite nije li proizvod previše prebačen preko ruba namještaja koji ga podupire.
• UVIJEK podučite djecu o opasnostima penjanja na namještaj kako bi došli do proizvoda ili njegovih kontrola.
• UVIJEK usmjerite kabele i žice spojene na vaš proizvod tako da se preko njih ne može spotaknuti, povući ili zgrabiti.
• NIKADA ne postavljajte proizvod na nestabilno mjesto.
• NIKADA ne postavljajte proizvod na visoki namještaj (na primjer, ormare ili police za knjige) bez pričvršćivanja namještaja i proizvoda na odgovarajuću potporu.
• NIKADA ne postavljajte proizvod na tkaninu ili druge materijale koji se mogu nalaziti između proizvoda i namještaja koji ga podupire.
• NIKADA ne postavljajte predmete koji bi mogli namamiti djecu da se penju, poput igračaka i daljinskih upravljača, na vrh proizvoda ili namještaja na kojem se proizvod nalazi.
• Ako će se postojeći proizvod zadržati i premjestiti, iste gore navedene odredbe treba primijeniti.
• Kako biste spriječili osobne ozljede ili oštećenje proizvoda uzrokovano prevrtanjem zbog potresa ili drugih udaraca, provjerite je li proizvod postavljen na stabilno mjesto i poduzmite mjere za sprječavanje pada.

Preporuke za udobnost korisnika

Monitor koristi tehnologiju bez treperenja koja uklanja treperenje monitora vidljivo oku i sprječava da korisnici pate od naprezanja i umora očiju.
Slijede neki savjeti za ugodno gledanje monitora:

• Optimalne udaljenosti gledanja za monitore kreću se od otprilike 510 mm do 760 mm (20" do 30").
• Opća je smjernica postaviti monitor tako da vrh zaslona bude u visini ili malo ispod visine vaših očiju kada udobno sjedite.
• Koristite odgovarajuću rasvjetu za vrstu posla koji obavljate.
• Pravite redovite i česte pauze (barem 10 minuta) svakih pola sata.
• Obavezno povremeno skrenite pogled sa zaslona monitora i usredotočite se na udaljeni objekt na najmanje 20 sekundi tijekom pauza.
• Vježba za oči može pomoći u smanjenju naprezanja očiju. Često ponavljajte ove vježbe:
  1. pogledajte gore i dolje
  2. polako zakrenite oko
  3. pomičite oči dijagonalno.

Ovaj je model prošao provjeru bez treperenja i niske razine plave svjetlosti od strane tvrtke TÜV Rheinland. Za više informacija: https://www.gigabyte.com/tw/Support/FAQ/4310

Informacije o servisu GIGABYTE
Više informacija o servisu potražite na službenoj web stranici GIGABYTE https://www.gigabyte.com/

Reference

• 視力保護 — 技嘉對藍光與螢幕閃爍的管理以及TÜV Rheinland認證介紹 - GIGABYTE 技嘉科技
• GIGABYTE Global

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi GIGABYTE GS27FC, GS27QC, GS32QC - Priručnik za Gaming Monitor GS serije

Dostupni jezici
