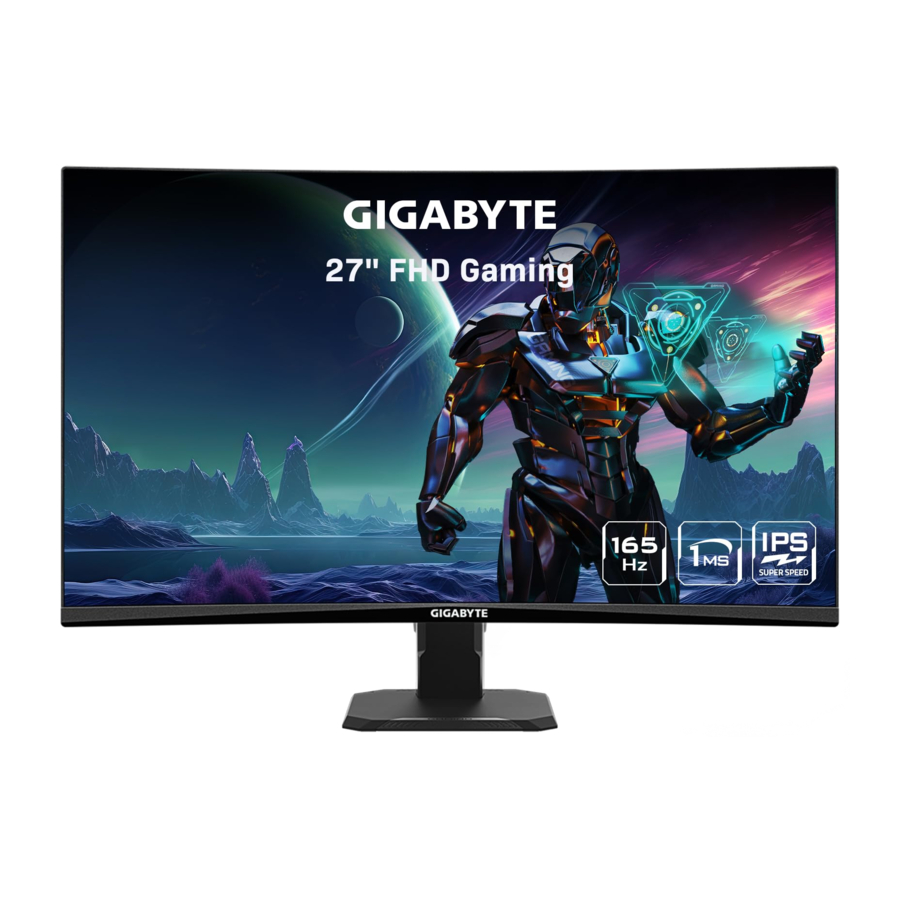

GIGABYTE GS27FC, GS27QC, GS32QC - Manual de la serie GS de monitores para juegos

Contenidos

1 INTRODUCCIÓN
- 1.1 Contenido del paquete
- 1.2 Descripción general del producto
2 COMENZANDO
3 USO DEL DISPOSITIVO
- 3.1 Encendido/apagado
- 3.2 Selección de la fuente de entrada
4 OPERACIONES
5 Especificaciones
6 Lista de temporización admitida
7 Solución de problemas
8 Cuidado básico
9 INFORMACIÓN DE SEGURIDAD
10 Referencias
11 Descargar manual
12 En otros idiomas

INTRODUCCIÓN

Contenido del paquete

Los siguientes artículos vienen con su caja de embalaje. Si alguno de ellos falta, póngase en contacto con su distribuidor local.

Nota: Por favor, conserve la caja de embalaje y los materiales de embalaje para el posible transporte del monitor.

Descripción general del producto

Vista frontal

Botón de control
LED de encendido

Vista trasera (GS27QC/GS32QC/GS27FC)

Conector de entrada de CA
Puertos HDMI (x2)
DisplayPort
Conector para auriculares

COMENZANDO

Instalación de la base del soporte

Coloque el monitor boca abajo sobre una superficie plana con su espuma protectora debajo y con su bolsa de espuma de poliestireno cubierta.
Encaje el elevador del soporte y la base del soporte con una moneda, un destornillador o el anillo de tracción que se adjunta en la base del soporte.
Desgarre la bolsa de espuma de poliestireno. Encaje el elevador del soporte en la ranura en la parte posterior del monitor. Empuje el soporte hasta que encaje en su lugar.
Saque el monitor de la espuma protectora sujetando el elevador del soporte. Colóquelo verticalmente sobre una mesa.

Ajuste del ángulo de visión

Coloque una mano sobre la base para evitar que el monitor se vuelque durante el ajuste.
Coloque la otra mano en la parte superior central de la pantalla y aplique presión hacia adelante o hacia atrás para ajustar el ángulo al ángulo de visión deseado (-5° a 20°).

Extracción del soporte del monitor

Coloque el monitor boca abajo con su espuma protectora o con un paño no abrasivo debajo.
Empuje los clips de bloqueo hacia adentro para separar el soporte del monitor.

Instalación de un soporte de montaje en pared (opcional)

Utilice solo un kit de montaje en pared compatible de 100 x 100 mm. Instale el soporte de pared de acuerdo con las instrucciones del fabricante.

Coloque el monitor boca abajo con su espuma protectora o con un paño no abrasivo debajo.
Alinee los orificios de instalación del soporte de montaje en pared con los orificios de los tornillos en la parte posterior del monitor.
Utilice los tornillos para asegurar el soporte en su lugar.

Nota: Para montar el monitor en la pared, consulte la guía de instalación que se incluye en el kit de soporte de montaje en pared. Cantidad de tornillos de montaje VESA requerida: 4, tamaño del tornillo: M4 x 10 mm mínimo.

USO DEL DISPOSITIVO

Encendido/apagado

Encendido

Conecte un extremo del cable de alimentación al conector de entrada de CA en la parte posterior del monitor.
Conecte el otro extremo del cable de alimentación a una toma de corriente.
Presione el botón Control para encender el monitor. El LED de encendido se iluminará en blanco, lo que indica que el monitor está listo para usar.

Apagado
Presione el botón Control durante 2 segundos para apagar el monitor.
Nota: Cuando el menú Main (Principal) aparece en la pantalla, también puede apagar el monitor presionando el botón Control () y seleccione "power off" (apagar).

Selección de la fuente de entrada

Mueva el botón Control a la derecha () para ingresar al menú Input (Entrada).
Mueva el botón Control al centro () para seleccionar la fuente de entrada deseada. Luego, presione el botón Control para confirmar.

OPERACIONES

Tecla de acceso rápido

De forma predeterminada, al botón Control se le ha asignado una función específica.
Nota: Para cambiar la función preestablecida de la tecla de acceso rápido, consulta la sección "Cambio rápido".
Para acceder a la función de tecla de acceso rápido, haz lo siguiente:

Mueve el botón Control hacia arriba () para entrar al menú Black Equalizer.
Mueve el botón Control hacia arriba/abajo () para ajustar la configuración y presiona el botón Control para confirmar.
Mueve el botón Control hacia abajo () para entrar al menú Picture Mode.
Mueve el botón Control al centro () para seleccionar la opción deseada y presiona el botón Control para confirmar.
Mueve el botón Control hacia la izquierda () para entrar al menú Crosshair.
Mueve el botón Control al centro () para seleccionar la opción deseada y presiona el botón Control para confirmar.
Mueve el botón Control hacia la derecha () para entrar al menú Input. Consulta la sección "Selección de la fuente de entrada".
Nota: Para cerrar el menú, mueve el botón Control hacia la izquierda ().

Guía de teclas de función

Presiona el botón Control para mostrar el menú principal.

Luego usa el botón Control para seleccionar la función deseada y configurar los ajustes relacionados.

Asistencia de juego

Cuando el menú Main aparezca en la pantalla, mueve el botón Control hacia la derecha () para entrar al menú Game Assist.
Game INFO: Configura los ajustes relacionados con el juego FPS (First Person Shooting).
- Selecciona Gaming Timer para seleccionar el modo de temporizador de cuenta regresiva. Para desactivar esta función, ajusta la configuración en OFF (apagado).
- Selecciona Refresh Rate para activar/desactivar el ajuste de la frecuencia de actualización en tiempo real.
- Selecciona Info Location para especificar la ubicación de la información que se mostrará en la pantalla.
Display Alignment: Cuando la función está activada, muestra las líneas de alineación en los cuatro lados de la pantalla, lo que proporciona una herramienta práctica para alinear varios monitores a la perfección.

Configurar los ajustes del dispositivo

Cuando el menú Main aparezca en la pantalla, mueve el botón Control hacia arriba () para entrar al menú Settings.

Nota: Usa el botón Control para navegar por el menú y realizar ajustes.

Juegos

Configura los ajustes relacionados con el juego.

Elemento	Descripción
Aim Stabilizer	Cuando esta función está activada, reduce el desenfoque de movimiento en los juegos de movimiento rápido. Nota: Esta función no está disponible en las siguientes condiciones: cuando el ajuste de frecuencia es inferior a 100 Hz. cuando la función FreeSync está activada.
Black Equalizer	Ajusta el brillo de las áreas negras.
Super Resolution	Nitidez de las imágenes de baja resolución.
Display Mode	Selecciona la relación de aspecto de la pantalla. Full (Completa): Escala la imagen de entrada para llenar la pantalla. Ideal para imágenes con relación de aspecto 16:9. Nota: Esta opción no es compatible con las funciones FreeSync y PIP/PBP.
Overdrive	Mejora el tiempo de respuesta del monitor LCD.
FreeSync Premium	Cuando esta función está activada, elimina el retraso y el desgarro de la pantalla al jugar.

Imagen

Configura los ajustes relacionados con la imagen.

Elemento	Descripción
Standard (Estándar)	Para editar documentos o navegar por sitios web.
Gaming (Juegos)	Para jugar.
Movie (Película)	Para ver películas.
Reader (Lector)	Para ver documentos.
sRGB	Para ver fotos y gráficos en la computadora.
Custom (Personalizado)	Ajustes de modo de imagen personalizados.
ECO	Para el modo de ahorro de energía.

Nota: El modo de imagen "Standard" (Estándar), Luz azul baja "Level 10" (Nivel 10) es el ajuste optimizado de acuerdo con la certificación de luz azul baja de TÜV.

Pantalla

Configura los ajustes relacionados con la pantalla.

Elemento	Descripción
Input (Entrada)	Selecciona la fuente de entrada.
Overclock	Selecciona ON/OFF (encendido/apagado) (GS27QC/GS32QC)
RGB Range (Rango RGB)	Selecciona un ajuste de rango RGB apropiado o deja que el monitor lo detecte automáticamente. Nota: Esta opción solo está disponible para la entrada HDMI.
Overscan	Cuando esta función está activada, amplía ligeramente la imagen de entrada para ocultar los bordes exteriores de la imagen.

Sistema

Configura los ajustes relacionados con el sistema.

Elemento	Descripción
Audio	Configura los ajustes de los auriculares. Volume (Volumen): Ajusta el nivel de volumen. Mute (Silencio): Activa/desactiva la función de silencio.
OSD Settings	Configura los ajustes relacionados con el menú de visualización en pantalla (OSD). Display Time (Tiempo de visualización): Establece el período de tiempo que el menú OSD permanece en la pantalla. OSD Transparency (Transparencia del OSD): Ajusta la transparencia del menú OSD. OSD Lock (Bloqueo del OSD): Cuando esta función está activada, no se permite ningún ajuste del OSD. Nota: Para desactivar la función de bloqueo del OSD, presiona la tecla Control. Cuando el mensaje aparezca en la pantalla, selecciona Yes (Sí) para confirmar.
Quick Switch	Asigna la función de las teclas de acceso rápido. Opciones disponibles: Aim Stabilizer, Black Equalizer, Crosshair, Low Blue Light, Volume, Input, Contrast, Brightness y Picture Mode. La configuración predeterminada de las teclas de acceso rápido es la siguiente: Arriba (): Black Equalizer Abajo (): Picture Mode Derecha (): Input Izquierda (): Crosshair
Other Settings	Resolution Notice (Aviso de resolución): Cuando esta función está activada, el mensaje de resolución actual aparecerá en la pantalla cuando el monitor cambie a otra fuente de entrada. Input Auto Switch (Cambio automático de entrada): Cuando esta función está activada, cambia automáticamente a una fuente de entrada disponible. Auto Power Off (Apagado automático): Cuando esta función está activada, el monitor se apagará automáticamente después de un cierto período de tiempo. LED Indicator (Indicador LED): De forma predeterminada, el indicador LED está configurado en Always ON (Siempre encendido). Always ON (Siempre encendido): El LED de alimentación se ilumina en blanco durante el funcionamiento y se ilumina a intervalos de 1 segundo en el modo de espera. Always OFF (Siempre apagado): Apaga el LED de alimentación. Standby ON (Espera encendida): El LED de alimentación se apaga durante el funcionamiento y se ilumina a intervalos de 1 segundo en el modo de espera. Cuando la fuente de alimentación está apagada, el LED de alimentación permanecerá apagado.

Idioma

Elemento	Descripción
Language (Idioma)	Selecciona un idioma disponible para el menú OSD.

Reset All (Restablecer todo)

Restaura el monitor a su configuración predeterminada de fábrica.

Especificaciones

Elemento	Especificaciones
Modelo	GS27FC	GS27QC	GS32QC
Tamaño del panel	27 pulgadas		32 pulgadas
Relación de aspecto	16:9
Resolución	1920 x 1080	2560 x 1440
Vida útil del LED	30,000 horas (mín.)
Separación de píxeles	0.3114 (H) x 0.3114 (V)	0.2331 (H) x 0.2331 (V)	0.2724 (H) x 0.2724 (V)
Brillo	250 nits (típ.) / 200 nits (mín.)		300 nits (típ.) / 250 nits (mín.)
Relación de contraste	3000:1 (típ.)	4000:1 (típ.)	3500:1 (típ.)
Profundidad de color	16.7M (8Bit)
Área de visualización activa	597.888(H) x 336.312(V)	596.736(H) x 335.664(V)	697.344(H) x 392.256(V)
Ángulo de visión	178° (H)/178° (V)
Terminales de entrada/salida	2 x HDMI 2.0 1 x DP 1.4 (HBR2) 1 x Auriculares
Fuente de alimentación	AC100~240V, 50/60Hz
Consumo de energía	Modo activado: 18W En espera: 0.5W Modo apagado: 0.3W	Modo activado: 26W En espera: 0.5W Modo apagado: 0.3W	Modo activado: 26W En espera: 0.5W Modo apagado: 0.3W
Consumo de energía	Nota: Las condiciones de prueba siguen los estándares de la CEC.
Dimensiones (Ancho x Alto x Profundidad)	611 x 440 x 172 mm (con soporte)		709 x 497 x 238 mm (con soporte)
Peso	4.53 kg (Neto)		5.86 kg (Neto)
Rango de temperatura (operación)	0°C a 40°C

Nota: Especificaciones sujetas a cambios sin previo aviso.

Lista de temporización admitida

GS27FC	FHD
Lista de temporización	HDMI 1	HDMI 2	DP
720X400 / 70Hz	V	V	V
640X480 / 60Hz	V	V	V
640X480 / 67Hz	V	V	V
640X480 / 72Hz	V	V	V
640X480 / 75Hz	V	V	V
800X600 / 56Hz	V	V	V
800X600 / 60Hz	V	V	V
800X600 / 72Hz	V	V	V
800X600 / 75Hz	V	V	V
832X624 / 75Hz	V	V	V
1024X768 / 60Hz	V	V	V
1024X768 / 70Hz	V	V	V
1024X768 / 75Hz	V	V	V
1280X1024 / 75Hz	V	V	V
1152X870 / 75Hz	V	V	V
1152X864 / 75Hz	V	V	V
1280X720 / 60Hz	V	V	V
1280X800 / 60Hz	V	V	V
1280X960 / 60Hz	V	V	V
1280X1024 / 60Hz	V	V	V
1440X900 / 60Hz	V	V	V
1600X900 / 60Hz	V	V	V
1680X1050 / 60Hz	V	V	V
720X480 / 60Hz	V	V	V
1280X720 / 50Hz	V	V	V
1280X720 / 60Hz	V	V	V
1280X720 / 100Hz	V	V	V
1440X480 / 60Hz	V	V	V
1920X1080 / 50Hz	V	V	V
1920X1080 / 60Hz	V	V	V
1920X1080 / 100Hz	V	V	V
1920X1080 / 120Hz	V	V	V
1920X1080 / 144Hz	V	V	V
1920X1080 / 165Hz	V	V	V
1920X1080 / 180Hz	V	V	V
GS27QC/GS32QC	QHD
Lista de temporización	HDMI 1	HDMI 2	DP
720X400 / 70Hz	V	V	V
640X480 / 60Hz	V	V	V
640X480 / 67Hz	V	V	V
640X480 / 72Hz	V	V	V
640X480 / 75Hz	V	V	V
800X600 / 56Hz	V	V	V
800X600 / 60Hz	V	V	V
800X600 / 72Hz	V	V	V
800X600 / 75Hz	V	V	V
832X624 / 75Hz	V	V	V
1024X768 / 60Hz	V	V	V
1024X768 / 70Hz	V	V	V
1024X768 / 75Hz	V	V	V
1280X1024 / 75Hz	V	V	V
1152X870 / 75Hz	V	V	V
1152X864 / 75Hz	V	V	V
1280X720 / 60Hz	V	V	V
1280X800 / 60Hz	V	V	V
1280X960 / 60Hz	V	V	V
1280X1024 / 60Hz	V	V	V
1440X900 / 60Hz	V	V	V
1600X900 / 60Hz	V	V	V
1680X1050 / 60Hz	V	V	V
720X480 / 60Hz	V	V	V
1280X720 / 50Hz	V	V	V
1280X720 / 60Hz	V	V	V
1280X720 / 100Hz	V	V	V
1440X480 / 60Hz	V	V	V
1920X1080 / 50Hz	V	V	V
1920X1080 / 60Hz	V	V	V
1920X1080 / 100Hz	V	V	V
1920X1080 / 120Hz	V	V	V
1920X1080 / 144Hz	V	V	V
1920X1080 / 165Hz			V
2560X1440 / 60Hz	V	V	V
2560X1440 / 120Hz	V	V	V
2560X1440 / 144Hz	V	V
2560X1440 / 165Hz			V

Solución de problemas

Problema	Posible(s) solución(es)
Sin alimentación	Asegúrese de que el cable de alimentación esté conectado correctamente a la fuente de alimentación y al monitor. Compruebe el cable y el enchufe para asegurarse de que no están rotos. Asegúrese de que el monitor está encendido.
No aparece ninguna imagen en la pantalla	Asegúrese de que el monitor y el ordenador estén bien conectados y que ambos dispositivos estén encendidos. Asegúrese de haber seleccionado la fuente de entrada correcta.
La imagen no llena toda la pantalla	Pruebe con un ajuste diferente de Display Mode (modo de visualización) (relación de aspecto).
Los colores están distorsionados	Asegúrese de que el cable de señal de entrada está conectado correctamente. Configure los ajustes relacionados con la imagen. Consulte la sección "Imagen".
No hay sonido o el volumen es bajo	Asegúrese de que el cable de los auriculares está conectado correctamente. Ajuste el nivel de volumen. Compruebe el ajuste de Audio Source (fuente de audio). Ajuste la configuración relacionada con el sonido de su ordenador.

Nota: Si el problema persiste, póngase en contacto con nuestro servicio de atención al cliente para obtener más ayuda.

Cuidado básico

Limpie la pantalla con un paño suave que no deje pelusa para eliminar cualquier resto de polvo.
Rocíe o aplique el líquido de limpieza sobre un paño suave. A continuación, limpie suavemente la pantalla con el paño húmedo.

Nota:

Asegúrese de que el paño esté húmedo, pero no mojado.
Al limpiar, evite aplicar una presión excesiva sobre la pantalla.
Los limpiadores ácidos o abrasivos pueden dañar la pantalla.

INFORMACIÓN DE SEGURIDAD

Precauciones de seguridad

Lea atentamente las siguientes Precauciones de seguridad antes de utilizar el monitor.

Utilice únicamente los accesorios que se suministran con el monitor o los que recomienda el fabricante.
Mantenga la bolsa de plástico del embalaje del producto en un lugar al que no puedan acceder los niños.
Antes de conectar el monitor a la toma de corriente, asegúrese de que la tensión nominal del cable de alimentación es compatible con las especificaciones de alimentación del país en el que se encuentra.
El enchufe del cable de alimentación debe estar conectado a una toma de corriente correctamente cableada y con toma de tierra.
No toque el enchufe con las manos mojadas, ya que podría provocar una descarga eléctrica.
Coloque el monitor en un lugar estable y bien ventilado.
No coloque el monitor cerca de fuentes de calor como radiadores eléctricos o la luz solar directa.
Los orificios o aberturas del monitor son para la ventilación. No cubra ni bloquee los orificios de ventilación con ningún objeto.
No utilice el monitor cerca del agua, bebidas o todo tipo de líquidos. Si no lo hace, puede provocar una descarga eléctrica o dañar el monitor.
Asegúrese de desenchufar el monitor de la toma de corriente antes de limpiarlo.
Como la superficie de la pantalla es fácil de rayar, evite tocar la superficie con cualquier objeto duro o afilado.
Utilice un paño suave que no deje pelusa en lugar de un pañuelo de papel para limpiar la pantalla. Puede utilizar un limpiacristales para limpiar el monitor si es necesario. Sin embargo, nunca rocíe el limpiador directamente sobre la pantalla.
Desconecte el cable de alimentación si no va a utilizar el monitor durante un largo periodo de tiempo.
No intente desmontar ni reparar el monitor usted mismo.

Precauciones sobre el riesgo de estabilidad

El producto puede caerse, causando lesiones personales graves o la muerte. Para evitar lesiones, este producto debe fijarse de forma segura al suelo/pared de acuerdo con las instrucciones de instalación.
Se pueden evitar muchas lesiones, especialmente a los niños, tomando precauciones sencillas como:

UTILICE SIEMPRE soportes o métodos de instalación recomendados por el fabricante del equipo del producto.
UTILICE SIEMPRE muebles que puedan soportar el producto de forma segura.
ASEGÚRESE SIEMPRE de que el producto no sobresalga del borde del mueble de soporte.
EDUQUE SIEMPRE a los niños sobre los peligros de subirse a los muebles para alcanzar el producto o sus controles.
PASE SIEMPRE los cables y alambres conectados a su producto de forma que no se pueda tropezar con ellos, tirar de ellos o agarrarlos.
NUNCA coloque un producto en un lugar inestable.
NUNCA coloque el producto sobre muebles altos (por ejemplo, armarios o librerías) sin anclar tanto el mueble como el producto a un soporte adecuado.
NUNCA coloque el producto sobre tela u otros materiales que puedan estar situados entre el producto y el mueble de soporte.
NUNCA coloque objetos que puedan tentar a los niños a trepar, como juguetes y mandos a distancia, en la parte superior del producto o del mueble sobre el que está colocado el producto.
Si el producto existente va a ser conservado y reubicado, deben aplicarse las mismas consideraciones que las anteriores.
Para evitar lesiones personales o daños en el producto causados por vuelcos debidos a terremotos u otros golpes, asegúrese de instalar el producto en un lugar estable y tome medidas para evitar caídas.

Recomendaciones de comodidad para el usuario

El monitor adopta la tecnología Flicker-Free que elimina el parpadeo visible del monitor y evita que los usuarios sufran fatiga y tensión ocular.
Los siguientes son algunos consejos para una visualización cómoda de su monitor:

Las distancias de visualización óptimas para los monitores oscilan entre aproximadamente 510 mm y 760 mm (20" a 30").
Una directriz general es colocar el monitor de forma que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo de ella cuando esté sentado cómodamente.
Utilice una iluminación adecuada para el tipo de trabajo que esté realizando.
Tome descansos regulares y frecuentes (al menos durante 10 minutos) cada media hora.
Asegúrese de apartar la vista periódicamente de la pantalla del monitor y enfocar un objeto lejano durante al menos 20 segundos durante los descansos.
El ejercicio ocular puede ayudar a reducir la tensión ocular. Repita estos ejercicios con frecuencia:
1. mirar hacia arriba y hacia abajo
2. gire lentamente el ojo
3. mueva los ojos en diagonal.

Este modelo ha superado la verificación de Flicker Free y Low Blue Light de TÜV Rheinland. Para obtener más información: https://www.gigabyte.com/tw/Support/FAQ/4310

Información de servicio de GIGABYTE
Para obtener más información sobre el servicio, visite el sitio web oficial de GIGABYTE https://www.gigabyte.com/

Referencias

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE GS27FC, GS27QC, GS32QC - Manual de la serie GS de monitores para juegos
