INTRODUCCIÓN

Desembalaje

Abra la cubierta superior de la caja de embalaje. A continuación, observe la etiqueta de desembalaje adherida a la cubierta interior.
Asegúrese de que la caja está en la orientación correcta, coloque con cuidado la caja sobre la superficie estable.
Abra la cubierta interior.
Sujete el conjunto de espuma EPS (a través de las aberturas) para sacarlo de la caja.
Retire los elementos de la espuma EPS superior.
Retire la espuma EPS superior. A continuación, puede retirar el monitor de la espuma EPS inferior.

Contenido del paquete

Los siguientes elementos vienen con su caja de embalaje. Si falta alguno de ellos, póngase en contacto con su distribuidor local.

Nota: Guarde la caja de embalaje y los materiales de embalaje para el futuro transporte del monitor.

Descripción general del producto

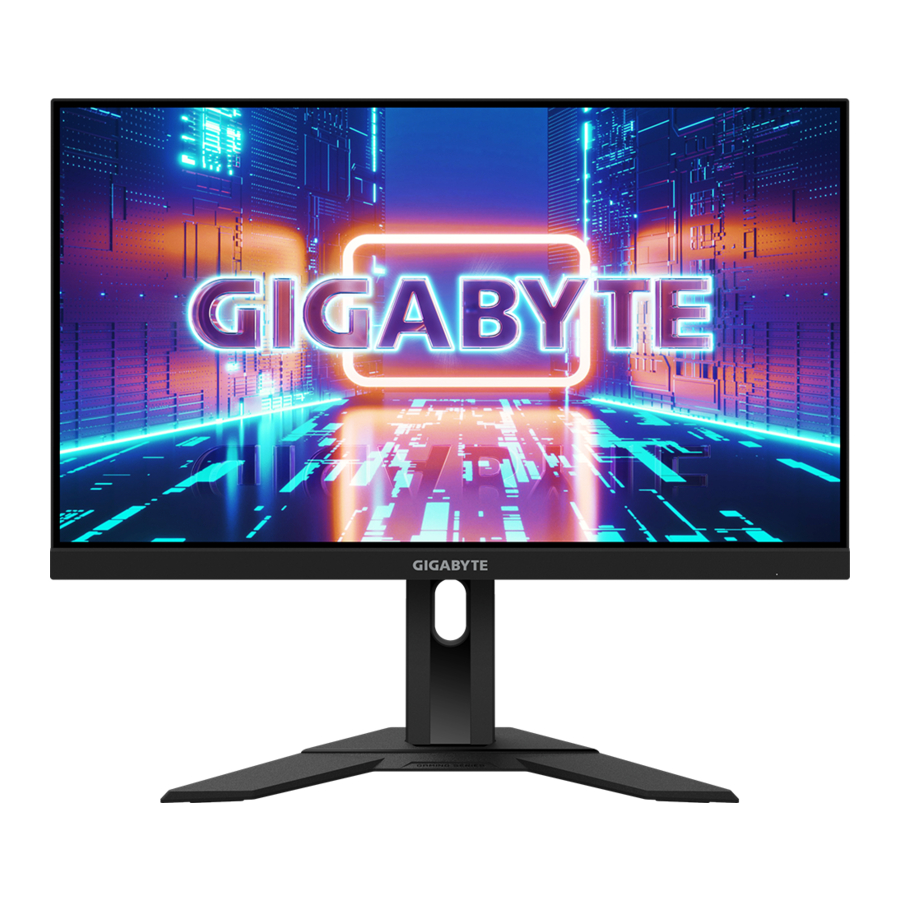

Vista frontal

LED de alimentación

Vista trasera

Botón de control
Bloqueo Kensington
DisplayPort
Puertos HDMI (x2)
Conector para auriculares
Puerto USB ascendente
Puertos USB 3.0 (x2)
Conector AC IN

Nota:

HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC.

COMENZANDO

Instalación de la base del monitor

Coloque el monitor sobre la espuma EPS inferior, con la pantalla hacia abajo.
Alinee y deslice los ganchos superiores del soporte en las ranuras de montaje en la parte posterior del monitor. Empuje el pestillo de bloqueo hacia delante y, a continuación, suelte para asegurar los ganchos inferiores del soporte en las ranuras de montaje en la parte posterior del monitor.
Alinee la base del monitor con el separador debajo del soporte. A continuación, fije la base en el soporte.
Levante el anillo del tornillo y gírelo en el sentido de las agujas del reloj para asegurar la base del monitor en su sitio.
Levante el monitor hasta una posición vertical y colóquelo sobre una mesa.

Ajuste del ángulo de visión

Nota: Sujete la base del monitor para que la pantalla no se caiga cuando realice el ajuste.

Ajuste del ángulo de inclinación

Incline la pantalla hacia delante o hacia atrás hasta el ángulo de visión deseado (de 5˚ a 20˚).

Ajuste de la altura de la pantalla

Baje o suba la pantalla a la altura deseada (de 0 a 130 mm).

Instalación de un soporte de pared (opcional)

Utilice únicamente el kit de montaje en pared de 100 x 100 mm recomendado por el fabricante.

Coloque el monitor sobre la espuma EPS inferior, con la pantalla hacia abajo.
Mientras empuja el pestillo de bloqueo hacia delante, deslice el soporte hacia atrás para liberar los ganchos superiores de las ranuras de montaje en la parte posterior del monitor. A continuación, retire el soporte.
Fije el soporte de montaje a los orificios de montaje en la parte posterior del monitor. A continuación, utilice los tornillos para fijar el soporte en su sitio.

Nota: Para montar el monitor en la pared, consulte la guía de instalación que se incluye en el kit de soporte de pared.

Realización de conexiones

Cable DisplayPort
Cable HDMI
Cable de auriculares
Cable USB (de tipo A macho a tipo B macho)
Cable USB
Cable de alimentación

USO DEL DISPOSITIVO

Encendido/apagado

Encendido

Conecte un extremo del cable de alimentación a la toma de CA IN en la parte posterior del monitor.
Conecte el otro extremo del cable de alimentación a una toma de corriente.
Pulse el botón Control para encender el monitor. El LED de encendido se iluminará en blanco, lo que indica que el monitor está listo para su uso.

Nota: Si no hay señal, el monitor mostrará la notificación No Signal (Sin señal) durante un tiempo. A continuación, el monitor entrará en el modo de ahorro de energía y el LED de alimentación se iluminará en blanco y empezará a parpadear con un período de un segundo.

Apagado

Pulse el botón Control durante 2 segundos para apagar el monitor.

Nota: Cuando el menú Main (Principal) aparece en la pantalla, también puede apagar el monitor moviendo el botón Control hacia abajo ( ).

Recomendaciones para la comodidad del usuario

A continuación, se ofrecen algunos consejos para una visualización cómoda del monitor:

Las distancias de visualización óptimas para los monitores oscilan entre aproximadamente 510 mm y 760 mm (20 pulgadas y 30 pulgadas).
Una directriz general es colocar el monitor de forma que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo de ella cuando esté sentado cómodamente.
Utilice una iluminación adecuada para el tipo de trabajo que esté realizando.
Realice descansos regulares y frecuentes (al menos durante 10 minutos) cada 30 minutos.
Asegúrese de apartar periódicamente la vista de la pantalla del monitor y de enfocar un objeto lejano durante al menos 20 segundos durante los descansos.
El ejercicio ocular puede ayudar a reducir la fatiga visual. Repita estos ejercicios con frecuencia:

mire hacia arriba y hacia abajo
gire lentamente el ojo
mueva los ojos en diagonal.

Selección de la fuente de entrada

Mueva el botón Control a la derecha () para entrar en el menú Input (Entrada).
Mueva el botón Control hacia arriba/abajo ( ) para seleccionar la fuente de entrada deseada. A continuación, pulse el botón Control para confirmar.

OPERACIONES

Tecla de acceso rápido

De forma predeterminada, el botón Control se ha asignado con la función específica.

Nota: Para cambiar la función de tecla de acceso rápido preestablecida, consulte la sección "Cambio rápido".

Para acceder a la función de tecla de acceso rápido, haga lo siguiente:

Mueva el botón Control hacia arriba () para ingresar al menú Black Equalizer (Ecualizador de negros).
Mueva el botón Control hacia arriba/abajo () para ajustar la configuración y presione el botón Control para confirmar.
Mueva el botón Control hacia abajo () para ingresar al menú Picture Mode (Modo de imagen).
Mueva el botón Control hacia arriba/abajo () para seleccionar la opción deseada y presione el botón Control para confirmar.
Mueva el botón Control hacia la izquierda () para ingresar al menú Volume (Volumen).
Mueva el botón Control hacia arriba/abajo () para ajustar el nivel de volumen de los auriculares y presione el botón Control para confirmar.
Mueva el botón Control hacia la derecha () para ingresar al menú Input (Entrada).
Consulte la sección "Selección de la fuente de entrada".

Nota: Para cerrar el menú, mueva el botón Control hacia la izquierda ().

Guía de la tecla de función

Presione el botón Control para mostrar el menú Main (Principal).

Luego, use el botón Control para seleccionar la función deseada y configurar los ajustes relacionados.

Panel

Cuando aparezca el menú Main (Principal) en la pantalla, mueva el botón Control hacia la izquierda () para ingresar al menú Dashboard (Panel).

Function (Función): Activa/desactiva la función. Cuando está activada, puede seleccionar las opciones deseadas para que se muestren en la pantalla.
Dashboard Location (Ubicación del panel): Especifica la ubicación de la información del panel que se mostrará en la pantalla.

Una vez que se completa la configuración del Panel, transferirá los datos del sistema al SOC a través del puerto USB y mostrará el valor de las funciones seleccionadas en la pantalla.

Nota: Asegúrese de que el cable USB esté conectado correctamente al puerto USB ascendente del monitor y al puerto USB de su computadora.

Asistencia de juego

Cuando aparezca el menú Main (Principal) en la pantalla, mueva el botón Control hacia la derecha () para ingresar al menú Game Assist (Asistencia de juego).

Game Info (Información del juego): Configura los ajustes relacionados con el juego FPS (First Person Shooting).
- Seleccione Gaming Timer (Temporizador de juego) para seleccionar el modo de temporizador de cuenta regresiva. Para deshabilitar esta función, configure el ajuste en OFF (APAGADO).
- Seleccione Gaming Counter (Contador de juego) o Refresh Rate (Frecuencia de actualización) para habilitar/deshabilitar el contador de juego o la configuración de frecuencia de actualización en tiempo real.
- Seleccione Info Location (Ubicación de la información) para especificar la ubicación de la información que se mostrará en la pantalla.

Crosshair (Mira): Seleccione el tipo de mira deseado para que se adapte a su entorno de juego. Facilita mucho apuntar.
Display Alignment (Alineación de la pantalla): Cuando la función está habilitada, muestra las líneas de alineación en los cuatro lados de la pantalla, lo que le brinda una herramienta útil para alinear varios monitores perfectamente.

Configure los ajustes del dispositivo

Cuando el menú Principal aparezca en la pantalla, mueva el botón Control hacia arriba () para entrar al menú Ajustes.

Nota: Use el botón Control para navegar por el menú y realizar ajustes.

Juegos

Configure los ajustes relacionados con el juego.
Juegos

Elemento	Descripción
Estabilizador de Puntería	Cuando esta función está habilitada, reduce el desenfoque de movimiento en juegos de movimiento rápido. Nota: Esta función no está disponible bajo las siguientes condiciones: cuando el ajuste de frecuencia es menor que 100Hz. cuando la función FreeSync Premium está activada.
Ecualizador de Negros	Ajusta el brillo de las áreas negras.
Súper Resolución	Afina las imágenes de baja resolución.
Modo de Visualización	Selecciona la relación de aspecto de la pantalla. Completo: Escala la imagen de entrada para llenar la pantalla. Ideal para imágenes con relación de aspecto 16:9. Aspecto: Muestra la imagen de entrada sin distorsión geométrica llenando la mayor parte posible de la pantalla.
Overdrive	Mejora el tiempo de respuesta del monitor LCD.
FreeSync Premium	Cuando esta función está habilitada, elimina el retraso y el desgarro de la pantalla mientras se juega.

Imagen

Configure los ajustes relacionados con la imagen.
Imagen

Seleccione uno de los modos de imagen preestablecidos.

Estándar: Para editar documentos o navegar por sitios web.
FPS: Para jugar juegos FPS (First Person Shooting).
RTS/RPG: Para jugar juegos RTS (Real-Time Strategy) o RPG (Role-Playing Game).
Película: Para ver películas.
Lector: Para ver documentos.
sRGB: Para ver fotos y gráficos en la computadora.
Personalizado 1: Ajustes de modo de imagen personalizados.
Personalizado 2: Ajustes de modo de imagen personalizados.
Personalizado 3: Ajustes de modo de imagen personalizados.

Luego puede configurar los siguientes ajustes de imagen.

Elemento	Descripción
Brillo	Ajusta el brillo de la imagen.
Contraste	Ajusta el contraste de la imagen.
Intensidad de Color	Ajusta la intensidad de los colores más apagados.
Nitidez	Ajusta la nitidez de la imagen.
Gamma	Ajusta el nivel medio de luminancia.
Temperatura de Color	Selecciona la temperatura de color. Nota: Seleccione Definido por el Usuario para personalizar la temperatura de color ajustando el nivel de rojo (R), verde (G) o azul (B) según su preferencia.
Luz Azul Baja	Reduce la cantidad de exposición a la luz azul de la pantalla. Nivel 0: Sin cambios. Nivel 1~10: Cuanto más alto sea el nivel, más se reducirá la luz azul. Nota: El nivel 10 es la configuración optimizada. Cumple con la certificación de luz azul baja de TUV.
DCR	Ajusta el nivel de negro de la imagen para lograr el contraste óptimo.
Demostración de Senseye	Divide la pantalla por la mitad (2 ventanas). La imagen del modo seleccionado con su configuración predeterminada aparecerá en la ventana izquierda y la imagen ajustada con la nueva configuración aparecerá en la ventana derecha.
Restablecer Imagen	Restablece todos los ajustes de Imagen a los ajustes predeterminados.

Pantalla

Configure los ajustes relacionados con la pantalla.

Elemento	Descripción
Entrada	Selecciona la fuente de entrada.
Overclock	Habilita el monitor para aplicar una frecuencia de actualización más alta. Nota: Cuando el Overclock está habilitado, el monitor puede provocar parpadeo u otros efectos adversos que pueden derivarse de la configuración total del sistema y posiblemente de las especificaciones del panel de la pantalla. Es posible reducir tales efectos configurando una frecuencia de actualización más baja.
Rango PC RGB HDMI	Seleccione un ajuste de rango RGB apropiado o permita que el monitor lo detecte automáticamente. Nota: Esta opción solo está disponible para la entrada HDMI.
Overscan	Cuando esta función está habilitada, amplía ligeramente la imagen de entrada para ocultar los bordes exteriores de la imagen. Nota: Esta opción solo está disponible para la entrada HDMI.

Sistema

Configure los ajustes relacionados con el sistema.
Sistema

Elemento	Descripción
Audio	Configure los ajustes de audio. Volumen: Ajusta el nivel de volumen. Silenciar: Habilita/Deshabilita la función de silenciar.
Ajustes OSD	Configure los ajustes relacionados con el menú de visualización en pantalla (OSD). Tiempo de Visualización: Establece la cantidad de tiempo que el menú OSD permanece en la pantalla. Transparencia OSD: Ajusta la transparencia del menú OSD. Bloqueo OSD: Cuando esta función está habilitada, no se permite ningún ajuste OSD. Nota: Para deshabilitar la función de bloqueo OSD, presione la tecla Control. Cuando aparezca el mensaje en la pantalla, seleccione Sí para confirmar.
Cambio Rápido	Asigna la función de las teclas de acceso rápido. Opciones disponibles: Estabilizador de Puntería, Ecualizador de Negros, Luz Azul Baja, Volumen, Entrada, Contraste, Brillo y Modo de Imagen. La configuración predeterminada de las teclas de acceso rápido es la siguiente: Arriba ( ): Ecualizador de Negros Abajo ( ): Modo de Imagen Derecha ( ): Entrada Izquierda ( ): Volumen
Otros Ajustes	Aviso de Resolución: Cuando esta función está habilitada, el mensaje de resolución recomendada aparecerá en la pantalla cuando el monitor cambie a otra fuente de entrada. Cambio Automático de Entrada: Cuando esta función está habilitada, cambia automáticamente a una fuente de entrada disponible. Apagado Automático: Cuando esta función está habilitada, el monitor se apagará automáticamente después de un cierto período de tiempo. DisplayPort Ver.: Establece la versión de DisplayPort en 1.1 o 1.2. Nota: Asegúrese de configurar esta opción según la versión de DisplayPort compatible con su tarjeta gráfica.

Idioma

Seleccione un idioma disponible para el menú OSD.
Idioma

Guardar Ajustes

Establezca las configuraciones OSD personalizadas para Ajuste1, Ajuste2 o Ajuste3.

Elemento	Descripción
Guardar	Guarda los ajustes personalizados.
Cargar	Carga los ajustes guardados.

Restablecer Todo

Restaura el monitor a su configuración predeterminada de fábrica.

Especificaciones

Elemento	Especificaciones
Tamaño del panel	24 pulgadas
Relación de aspecto	16:9
Resolución	1920 x 1080
Tasa de refresco	165Hz
Vida útil del LED	30.000 horas
Densidad de píxeles	0.2745(H) x 0.2745(V)
Brillo	300nits (típ.)
Relación de contraste	1000:1 (típ.)
Relación de contraste dinámico	12M:1 (típ.)
Profundidad de color	16.7M
Área de visualización activa	527.04(H) x 296.46(V)
Ángulo de visión	178°(H) / 178°(V)
Frecuencia	48 ~ 165Hz
Terminales de entrada/salida	2x HDMI 2.0 1x DP1.2 1x Auriculares 1x USB ascendente 2x USB 3.0 (descendente) con capacidad de carga BC 1.2 5V/1.5A
Fuente de alimentación	CA 100~240V a 50/60Hz
Consumo de energía	Encendido: 48W (máx.) En espera: < 0.5W Apagado: < 0.3W
Dimensiones (An x Al x P)	541 x 519.3 x 136.75 mm (con soporte)
Peso	5.3 ±0.5 kgs (con soporte) 3.6 ±0.5 kgs (sin soporte)
Rango de temperatura (funcionamiento)	0°C a 40°C

Nota: Las especificaciones están sujetas a cambios sin previo aviso.

Lista de tiempos admitidos

Lista de tiempos	HDMI	DisplayPort
640x480@60Hz	V	V
640x480@75Hz	V	V
720x480@60Hz	V	V
800x600@60Hz	V	V
800x600@75Hz	V	V
1024x768@60Hz	V	V
1024x768@75Hz	V	V
1280x720@60Hz	V	V
1280x720@120Hz	V	V
1920x1080@60Hz	V	V
1920x1080@120Hz	V	V
1920x1080@144Hz	V	V
1920x1080@165Hz	V	V

Resolución de problemas

Problema	Posible(s) solución(es)
Sin alimentación	Asegúrese de que el cable de alimentación esté conectado correctamente a la fuente de alimentación y al monitor. Compruebe el cable y el enchufe para asegurarse de que no estén rotos. Asegúrese de que el monitor esté encendido.
No aparece ninguna imagen en la pantalla	Asegúrese de que el monitor y el ordenador estén conectados correctamente y que ambos dispositivos estén encendidos. Asegúrese de haber seleccionado la fuente de entrada correcta. Ajuste la configuración de Brillo y Contraste.
La imagen no llena toda la pantalla	Pruebe con una configuración diferente de Modo de visualización (relación de aspecto).
Los colores están distorsionados	Asegúrese de que el cable de señal de entrada esté conectado correctamente. Configure los ajustes relacionados con la imagen. Consulte la sección "Imagen".
No hay sonido o el volumen es bajo	Asegúrese de que el cable de los auriculares esté conectado correctamente. Ajuste el nivel de volumen. Ajuste la configuración relacionada con el sonido de su ordenador.

Nota: Si el problema persiste, póngase en contacto con nuestro servicio de atención al cliente para obtener más ayuda.

Cuidado básico

Cuando la pantalla se ensucie, haga lo siguiente para limpiarla:

Limpie la pantalla con un paño suave que no deje pelusa para eliminar cualquier resto de polvo.
Rocíe o aplique el líquido de limpieza sobre un paño suave. A continuación, limpie la pantalla suavemente con el paño húmedo.

Nota:

Asegúrese de que el paño esté húmedo, pero no mojado.
Al limpiar, evite aplicar una presión excesiva sobre la pantalla.
Los limpiadores ácidos o abrasivos pueden dañar la pantalla.

Notas sobre la carga USB

Los siguientes dispositivos no son compatibles con BC 1.2 del modo CDP. Cuando el concentrador está conectado a un PC, estos dispositivos no se pueden cargar con el cable USB.

Proveedor	Dispositivo	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Precauciones de seguridad

Lea atentamente las siguientes Precauciones de seguridad antes de utilizar el monitor.

Utilice únicamente los accesorios que se suministran con el monitor o los que recomienda el fabricante.
Mantenga la bolsa de plástico del embalaje del producto en un lugar al que no puedan llegar los niños.
Antes de conectar el monitor a la toma de corriente, asegúrese de que la tensión nominal del cable de alimentación es compatible con las especificaciones de alimentación del país en el que se encuentra.
El enchufe del cable de alimentación debe estar conectado a una toma de corriente debidamente cableada y con conexión a tierra.
No toque el enchufe con las manos mojadas, ya que podría provocar una descarga eléctrica.
Coloque el monitor en un lugar estable y bien ventilado.
No coloque el monitor cerca de fuentes de calor como radiadores eléctricos o la luz solar directa.
Los orificios o aberturas del monitor son para la ventilación. No cubra ni bloquee los orificios de ventilación con ningún objeto.
No utilice el monitor cerca de agua, bebidas o cualquier tipo de líquido. Si no lo hace, puede provocar una descarga eléctrica o dañar el monitor.
Asegúrese de desenchufar el monitor de la toma de corriente antes de limpiarlo.
Como la superficie de la pantalla se raya fácilmente, evite tocar la superficie con cualquier objeto duro o afilado.
Utilice un paño suave que no deje pelusa en lugar de un pañuelo de papel para limpiar la pantalla. Puede utilizar un limpiacristales para limpiar el monitor si es necesario. Sin embargo, nunca rocíe el limpiador directamente sobre la pantalla.
Desconecte el cable de alimentación si no va a utilizar el monitor durante un período prolongado.
No intente desmontar ni reparar el monitor usted mismo.

Información del servicio de GIGABYTE

Para obtener más información sobre el servicio, visite el sitio web oficial de GIGABYTE: https://www.gigabyte.com/

Referencias

GIGABYTE Global

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE G24F - Manual del monitor para juegos
