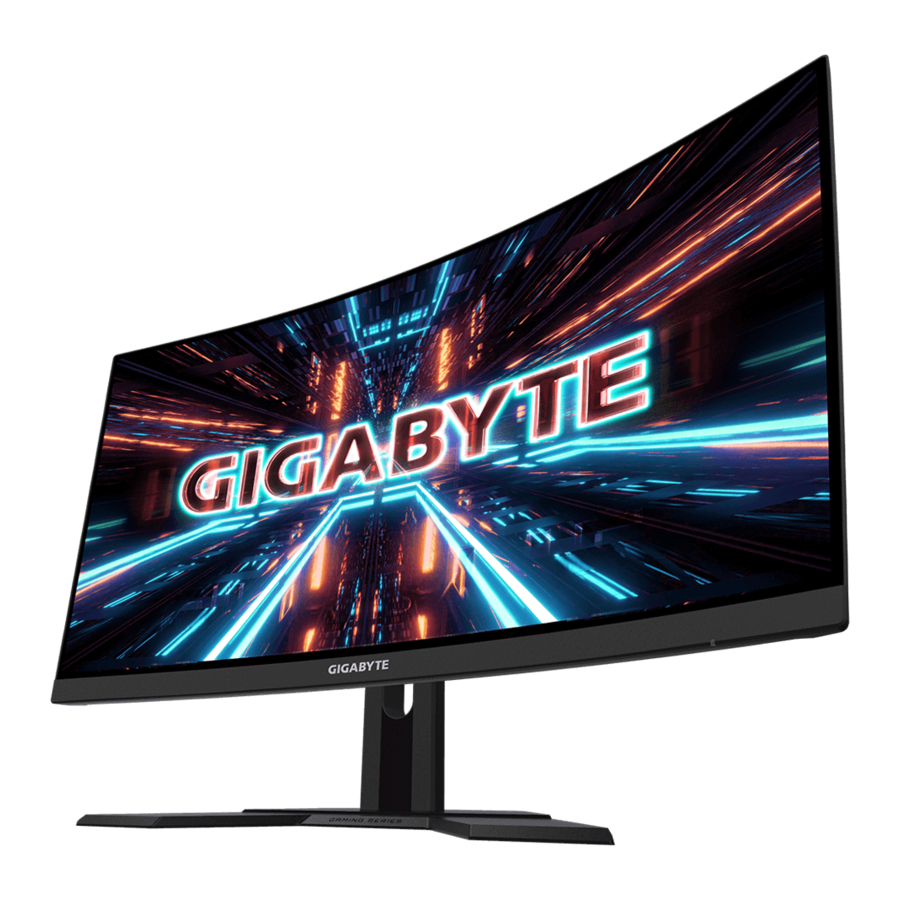

Manual del monitor para juegos GIGABYTE G27FC A

Contenidos

INTRODUCCIÓN

Desembalaje

  1. Abra la cubierta superior de la caja de embalaje. Luego, observe las instrucciones de desembalaje que se adjuntan en la cubierta interior. Asegurándose de que la caja esté en la orientación correcta, coloque con cuidado la caja sobre la superficie estable.
    Desembalaje - Paso 1
  2. Abra la cubierta interior. Agarre el conjunto de espuma EPS (a través de las aberturas) para sacarlo de la caja.
    Desembalaje - Paso 2
  3. Retire los elementos de la espuma EPS superior.
    Desembalaje - Paso 3
  4. Retire la espuma EPS superior. Luego, puede quitar el soporte de la espuma EPS inferior.
    Desembalaje - Paso 4

Contenido del paquete

Los siguientes elementos vienen con su caja de embalaje. Si falta alguno de ellos, póngase en contacto con su distribuidor local.

Contenido del paquete

Nota: Conserve la caja de embalaje y los materiales de embalaje para futuras transportaciones del monitor.

Descripción general del producto

Vista frontal

Vista frontal

  1. LED de alimentación
  2. Botón de control

Vista posterior

Vista posterior

  1. Conector de entrada de CA
  2. Bloqueo Kensington
  3. Puertos HDMI (x2)
  4. DisplayPort
  5. Conector para auriculares
  6. Puertos USB 3.0 (x2)
  7. Puerto USB ascendente

COMENZANDO

Instalación de la base del soporte

  1. Alinee la base del soporte con el saliente debajo del soporte. Luego, fije la base al soporte. Apriete el tornillo para asegurar la base del monitor en su lugar.
    Instalación de la base del soporte - Paso 1
    Nota: Puede usar una moneda o un destornillador pequeño de cabeza plana para apretar el tornillo.
  2. Levante el soporte y la base ensamblados a una posición vertical y colóquelos sobre una mesa. Luego, baje la placa del soporte para permitir que la placa de seguridad se libere automáticamente de su ranura.
    Instalación de la base del soporte - Paso 2
  3. Coloque el monitor sobre la almohadilla del embalaje o sobre una superficie plana, con la pantalla hacia abajo. Desgarre la bolsa de EPE, instale el soporte en la parte posterior del monitor. Luego, puede sacar el monitor de la espuma EPS inferior sujetando el brazo del soporte. Levante con cuidado el monitor. Colóquelo verticalmente sobre una mesa.
    Instalación de la base del soporte - Paso 3

Levante el monitor

Saque el monitor de la caja sujetando el brazo del soporte. Levante con cuidado el monitor, déle la vuelta y colóquelo verticalmente sobre su soporte sobre una superficie plana y uniforme. Retire la envoltura de espuma del monitor.

Nota: Considere guardar la caja y el embalaje en el almacenamiento para usarlos en el futuro cuando necesite transportar el monitor. El embalaje de espuma ajustado es ideal para proteger el monitor durante el transporte.

Ajuste del ángulo de visión

Nota: Sujete la base del monitor para que la pantalla no se caiga cuando realice el ajuste.

Ajuste del ángulo de inclinación

Incline la pantalla hacia adelante o hacia atrás hasta el ángulo de visión deseado (de -5˚ a 20˚).

Cambio de la orientación de la pantalla

Suba la pantalla a la posición más alta (130 mm).

Nota: Antes de realizar el ajuste de altura, asegúrese de haber quitado la placa de seguridad del soporte.

Instalación de un soporte de montaje en pared (opcional)

Utilice solo el kit de montaje en pared de 100 x 100 mm recomendado por el fabricante.

  1. Coloque el monitor sobre una superficie plana, con la pantalla hacia abajo.
    Nota: Recomendamos que cubra la superficie de la mesa con un paño suave para evitar dañar el monitor.
  2. Empuje los clips de bloqueo hacia adentro para separar el soporte del monitor.
    Instalación de un soporte de montaje en pared - Paso 1
  3. Tire del soporte ligeramente hacia abajo para desenganchar los ganchos. Luego, retire el soporte.
    Instalación de un soporte de montaje en pared - Paso 2
  4. Fije el soporte de montaje a los orificios de montaje en la parte posterior del monitor. Luego, utilice los tornillos para asegurar el soporte en su lugar.
    Instalación de un soporte de montaje en pared - Paso 3
    Nota: Para montar el monitor en la pared, consulte la guía de instalación que se incluye en el kit de soporte de montaje en pared.

Realización de conexiones

Realización de conexiones

  1. Cable de alimentación
  2. Cable HDMI
  3. Cable DisplayPort
  4. Cable de auriculares
  5. Cable USB
  6. Cable USB (A-macho a B-macho)

USO DEL DISPOSITIVO

Encendido/apagado de la alimentación

Asegúrese de que el interruptor de alimentación junto al conector de entrada de alimentación de CA esté en la posición ON (encendido).

Encendido

  1. Conecte un extremo del cable de alimentación al conector de entrada de CA en la parte posterior del monitor.
  2. Conecte el otro extremo del cable de alimentación a una toma de corriente.
  3. Presione el botón Control para encender el monitor. El LED de alimentación se iluminará en blanco, lo que indica que el monitor está listo para usar.
    Encendido

Apagado

Presione el botón Control durante 2 segundos para apagar el monitor.

Nota: Cuando el menú Main (Principal) aparezca en la pantalla, también puede apagar el monitor moviendo el botón Control hacia abajo ().

Recomendaciones para la comodidad del usuario

Los siguientes son algunos consejos para una visualización cómoda de su monitor:

  • Las distancias de visualización óptimas para los monitores varían desde aproximadamente 510 mm hasta 760 mm (20" a 30").
  • Una pauta general es colocar el monitor de tal manera que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo de ella cuando esté sentado cómodamente.
  • Utilice una iluminación adecuada para el tipo de trabajo que esté realizando.
  • Tome descansos regulares y frecuentes (al menos durante 10 minutos) cada media hora.
  • Asegúrese de apartar la vista periódicamente de la pantalla del monitor y enfóquese en un objeto lejano durante al menos 20 segundos durante los descansos.
  • El ejercicio ocular puede ayudar a reducir la fatiga visual. Repita estos ejercicios con frecuencia:
  1. mire hacia arriba y hacia abajo
  2. gire lentamente el ojo
  3. mueva los ojos diagonalmente.

Selección de la fuente de entrada

Selección de la fuente de entrada

  1. Mueva el botón Control hacia la derecha ( ) para ingresar al menú Input (Entrada).
  2. Mueva el botón Control al centro () para seleccionar la fuente de entrada deseada. Luego, presione el botón Control para confirmar.

OPERACIONES

Menú rápido

Tecla de acceso rápido

De forma predeterminada, el botón Control se ha asignado con la función específica.

Nota: Para cambiar la función preestablecida de la tecla de acceso rápido, consulte la sección "Cambio rápido".

Para acceder a la función de tecla de acceso rápido, haga lo siguiente:

  • Mueva el botón Control hacia arriba () para ingresar al menú Black Equalizer.
    Mueva el botón Control hacia arriba/abajo () para ajustar la configuración y presione el botón Control para confirmar.
    Tecla de acceso rápido - Paso 1
  • Mueva el botón Control hacia abajo ( ) para ingresar al menú Picture Mode.
    Mueva el botón Control al centro () para seleccionar la opción deseada y presione el botón Control para confirmar.
    Tecla de acceso rápido - Paso 2
  • Mueva el botón Control hacia la izquierda () para ingresar al menú Volume.
    Mueva el botón Control hacia arriba/abajo () para ajustar el nivel de volumen de los auriculares y presione el botón Control para confirmar.
    Tecla de acceso rápido - Paso 3
  • Mueva el botón Control hacia la derecha () para ingresar al menú Input. Consulte la sección "Selección de la fuente de entrada".

Nota: Para cerrar el menú, mueva el botón Control hacia la izquierda ().

Guía de la tecla de función

  • Presione el botón Control para mostrar el menú Main (Principal).
    Guía de la tecla de función

Luego, use el botón Control para seleccionar la función deseada y configurar los ajustes relacionados.

Panel

Cuando aparezca el menú Main (Principal) en la pantalla, mueva el botón Control hacia la izquierda () para ingresar al menú Dashboard (Panel).
Panel - Paso 1

  • Function (Función): Active/desactive la función. Cuando está habilitada, puede seleccionar las opciones que desea que se muestren en la pantalla.
  • Dashboard Location (Ubicación del panel): Especifique la ubicación de la información del panel que se mostrará en la pantalla.

Una vez que se completa la configuración del panel, transferirá los datos del sistema al SOC a través del puerto USB y mostrará el valor de las funciones seleccionadas en la pantalla.
Panel - Paso 2

Nota: Asegúrese de que el cable USB esté conectado correctamente al puerto USB ascendente del monitor y al puerto USB de su computadora.

Nota: Se requiere la instalación y ejecución del software "OSD Sidekick".

Asistente de juego

  • Cuando aparezca el menú Main (Principal) en la pantalla, mueva el botón Control hacia la derecha () para ingresar al menú Game Assist (Asistente de juego).
    Asistente de juego - Paso 1
  • Game INFO (Información del juego): Configure los ajustes relacionados con el juego FPS (First Person Shooting).
    • Seleccione Gaming Timer (Temporizador de juego) para seleccionar el modo de temporizador de cuenta regresiva. Para desactivar esta función, configure el ajuste en OFF (APAGADO).
    • Seleccione Gaming Counter (Contador de juego) o Refresh Rate (Frecuencia de actualización) para activar/desactivar el contador de juego o el ajuste de frecuencia de actualización en tiempo real.
    • Seleccione Info Location (Ubicación de la información) para especificar la ubicación de la información que se mostrará en la pantalla.
      Asistente de juego - Paso 2
  • Crosshair (Punto de mira): Seleccione el tipo de punto de mira que desee para que se adapte a su entorno de juego. Facilita mucho el apuntar.
  • Display Alignment (Alineación de pantalla): Cuando la función está habilitada, muestra las líneas de alineación en los cuatro lados de la pantalla, lo que le proporciona una herramienta útil para alinear varios monitores a la perfección.

Configurar los ajustes del dispositivo

Cuando aparezca el menú Main (Principal) en la pantalla, mueva el botón Control hacia arriba () para entrar en el menú Settings (Ajustes).

Nota: Use el botón Control para navegar por el menú y realizar ajustes.

Guía de botones

Gaming

Configure los ajustes relacionados con el juego.
Ajustes de Gaming

Ítem Descripción
Aim Stabilizer

Cuando esta función está activada, reduce el desenfoque de movimiento en los juegos de movimiento rápido.

Nota: Esta función no está disponible bajo las siguientes condiciones:

  • cuando el ajuste de frecuencia es inferior a 100 Hz.
  • cuando la función FreeSync está activada.
Black Equalizer Ajuste el brillo de las áreas negras.
Super Resolution Afine las imágenes de baja resolución.
Display Mode

Seleccione la relación de aspecto de la pantalla.

  • Full (Completa): Escala la imagen de entrada para llenar la pantalla. Ideal para imágenes con una relación de aspecto de 16:9.
  • Aspect (Aspecto): Muestra la imagen de entrada sin distorsión geométrica, llenando la mayor parte posible de la pantalla.

Nota: Esta opción no es compatible con las funciones FreeSync y PIP/PBP.
Overdrive Mejore el tiempo de respuesta del monitor LCD.
FreeSync Cuando esta función está activada, elimina el retraso y el desgarro de la pantalla al jugar.

Imagen

Configure los ajustes relacionados con la imagen.
Ajustes de imagen

Ítem Descripción
Standard Para editar documentos o navegar por sitios web.
FPS Para jugar juegos FPS (First Person Shooting, Disparos en primera persona).
RTS/RPG Para jugar juegos RTS (Real-Time Strategy, Estrategia en tiempo real) o RPG (Role-Playing Game, Juego de rol).
Movie Para ver películas.
Reader Para ver documentos.
sRGB Para ver fotos y gráficos en el ordenador.
Custom 1 Ajustes personalizados del modo de imagen.
Custom 2 Ajustes personalizados del modo de imagen.
Custom 3 Ajustes personalizados del modo de imagen.

Nota: El modo de imagen "Standard" (Estándar), Low blue light (Luz azul baja) "Level 10" (Nivel 10) es el ajuste optimizado en cumplimiento con la "Certificación de luz azul baja de TUV".

Pantalla

Configure los ajustes relacionados con la pantalla.
Ajustes de pantalla

Ítem Descripción
Input Seleccione la fuente de entrada.
Overclock

Permite que el monitor aplique una frecuencia de actualización más alta.

Nota: Cuando el Overclocking está activado, el monitor puede provocar parpadeo u otros efectos adversos que pueden derivarse de la configuración total del sistema y posiblemente de las especificaciones del panel de la pantalla. Es posible reducir estos efectos estableciendo una frecuencia de actualización más baja.
HDMI RGB PC Range

Seleccione un ajuste de rango RGB apropiado o deje que el monitor lo detecte automáticamente.

Nota: Esta opción solo está disponible para la entrada HDMI.
Overscan Cuando esta función está activada, amplía ligeramente la imagen de entrada para ocultar los bordes exteriores de la imagen.

Sistema

Configure los ajustes relacionados con el sistema.
Ajustes del sistema

Ítem Descripción
Audio Configure los ajustes de los auriculares.
  • Volume (Volumen): Ajuste el nivel de volumen.
  • Mute (Silenciar): Activar/Desactivar la función de silencio.
OSD Settings Configure los ajustes relacionados con el menú de visualización en pantalla (OSD).
  • Display Time (Tiempo de visualización): Establezca la duración del tiempo que el menú OSD permanece en la pantalla.
  • OSD Transparency (Transparencia del OSD): Ajuste la transparencia del menú OSD.
  • OSD Lock (Bloqueo del OSD): Cuando esta función está activada, no se permite ningún ajuste del OSD.
Nota: Para desactivar la función de bloqueo del OSD, pulse la tecla Control. Cuando aparezca el mensaje en la pantalla, seleccione Yes (Sí) para confirmar.
Quick Switch

Asigne la función de las teclas de acceso rápido.

Opciones disponibles: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness y Picture Mode.

La configuración predeterminada de las teclas de acceso rápido es la siguiente:

  • Up (): Black Equalizer
  • Down (): Picture Mode
  • Right (): Input
  • Left ( ): Volume
Other Settings
  • Resolution Notice (Aviso de resolución): Cuando esta función está activada, el mensaje de resolución actual aparecerá en la pantalla cuando el monitor cambie a otra fuente de entrada.
  • Input Auto Switch (Cambio automático de entrada): Cuando esta función está activada, cambia automáticamente a una fuente de entrada disponible.
  • Auto Power Off (Apagado automático): Cuando esta función está activada, el monitor se apagará automáticamente después de un cierto tiempo.
  • DisplayPort Ver.: Establezca la versión de DisplayPort en 1.1, 1.2
    Nota:
    • Asegúrese de configurar esta opción basándose en la versión de DisplayPort compatible con su tarjeta gráfica.

Idioma

Ajustes de idioma

Ítem Descripción
Language Seleccione un idioma disponible para el menú OSD.

Guardar ajustes

Guarde todos los datos.
Guardar ajustes

Ítem Descripción
Setting1 Después de seleccionar, aparecerá el menú Guardar y cargar para que el jugador elija.
Setting2 Después de seleccionar, aparecerá el menú Guardar y cargar para que el jugador elija.
Setting3 Después de seleccionar, aparecerá el menú Guardar y cargar para que el jugador elija.

Restablecer todo

Restaure el monitor a su configuración predeterminada de fábrica.
Restablecer todo

Especificaciones

Artículo Especificaciones
Tamaño del panel 27 pulgadas
Relación de aspecto 16:9
Resolución 1920 x 1080
Tasa de refresco 165Hz
Vida útil del LED 30000 horas (mín.)
Separación de píxeles 0.3114(H) x 0.3114(V)
Tiempo de respuesta 1ms MPRT
Brillo 250 nits (típ.) / 200 nits (mín.)
Relación de contraste 3000:1 (típ.)
Profundidad de color 16.7M (8 bits)
Área de visualización activa 597.888(H) x 336.312(V)
Ángulo de visión 178°(H)/178°(V)
Frecuencia 48~165Hz
Terminales de entrada/salida
  • 2x HDMI 2.0
  • 1x DP 1.2
  • 1x Auriculares
  • 2x USB 3.0 (descendente) con capacidad de carga BC 1.2 5V/1.5A
  • 1x USB ascendente
Fuente de alimentación CA 100 ~ 240V a 50/60Hz
Consumo de energía
  • Encendido: 55W (máx.)
  • En espera: 0.3W
  • Apagado: 0.2W
Dimensiones (An x Al x Pr) 610.3 x 531 x 203 mm (con soporte)
Peso 6.39 kg (neto)
Rango de temperatura (funcionamiento) 0°C a 40°C

Nota: Las especificaciones están sujetas a cambios sin previo aviso.

Lista de temporización admitida

Puerto FHD Puerto FHD
HDMI 640x480@60Hz DP 640x480@60Hz
640x480@75Hz 640x480@75Hz
720x480@60Hz 720x480@60Hz
800x600@60Hz 800x600@60Hz
800x600@75Hz 800x600@75Hz
1024x768@60Hz 1024x768@60Hz
1024x768@75Hz 1024x768@75Hz
1280x720@60Hz 1280x720@60Hz
1280x720@120Hz 1280x720@120Hz
1280x720@144Hz 1280x720@144Hz
1920x1080@60Hz 1920x1080@60Hz
1920x1080@120Hz 1920x1080@120Hz
1920x1080@144Hz 1920x1080@144Hz
1920x1080@165Hz

Resolución de problemas

Problema Posible(s) solución(es)
Sin alimentación
  • Asegúrese de que el cable de alimentación esté correctamente conectado a la fuente de alimentación y al monitor.
  • Compruebe que el cable y el enchufe no estén rotos.
  • Asegúrese de que el monitor esté encendido.
No aparece ninguna imagen en la pantalla
  • Asegúrese de que el monitor y el ordenador estén correctamente conectados y que ambos dispositivos estén encendidos.
  • Asegúrese de haber seleccionado la fuente de entrada correcta.
La imagen no llena toda la pantalla
  • Pruebe con una configuración diferente de Display Mode (modo de visualización) (relación de aspecto).
Los colores están distorsionados
  • Asegúrese de que el cable de la señal de entrada esté correctamente conectado.
  • Configure los ajustes relacionados con la imagen. Consulte la sección "Imagen".
No hay sonido o el volumen es bajo
  • Asegúrese de que el cable de los auriculares esté correctamente conectado.
  • Ajuste el nivel de volumen.
  • Compruebe la configuración de Audio Source (fuente de audio).
  • Ajuste la configuración relacionada con el sonido de su ordenador.

Nota: Si el problema persiste, póngase en contacto con nuestro servicio de atención al cliente para obtener más ayuda.

Cuidado básico

Cuando la pantalla se ensucie, haga lo siguiente para limpiarla:

  • Limpie la pantalla con un paño suave que no suelte pelusa para eliminar cualquier resto de polvo.
  • Pulverice o aplique el líquido de limpieza sobre un paño suave. A continuación, limpie la pantalla suavemente con el paño húmedo.

Nota:

  • Asegúrese de que el paño esté húmedo, pero no mojado.
  • Al limpiar, evite aplicar una presión excesiva sobre la pantalla.
  • Los limpiadores ácidos o abrasivos pueden dañar la pantalla.

Notas sobre la carga USB

Los siguientes dispositivos no son compatibles con BC 1.2 del modo CDP. Cuando el concentrador está conectado a un PC, estos dispositivos no se pueden cargar mediante el cable USB.

Proveedor Dispositivo PID/VID
Apple IPad PID_129A/VID_05AC
Samsung Galaxy Tab2 10.1 PID_6860/VID_04E8
Samsung GALAXY TabPro PID_6860/VID_04E8

INFORMACIÓN DE SEGURIDAD

Lea las siguientes Precauciones de seguridad antes de utilizar el monitor.

  • Utilice únicamente los accesorios que se suministran con el monitor o los que recomienda el fabricante.
  • Mantenga la bolsa de plástico del embalaje del producto en un lugar al que no puedan acceder los niños.
  • Antes de conectar el monitor a la toma de corriente, asegúrese de que la tensión nominal del cable de alimentación es compatible con las especificaciones de alimentación del país en el que se encuentra.
  • El enchufe del cable de alimentación debe conectarse a una toma de corriente correctamente cableada y con conexión a tierra.
  • No toque el enchufe con las manos mojadas, ya que podría provocar una descarga eléctrica.
  • Coloque el monitor en un lugar estable y bien ventilado.
  • No coloque el monitor cerca de fuentes de calor como radiadores eléctricos o la luz solar directa.
  • Los orificios o aberturas del monitor son para la ventilación. No cubra ni bloquee los orificios de ventilación con ningún objeto.
  • No utilice el monitor cerca de agua, bebidas o cualquier tipo de líquido. Si no lo hace, puede provocar una descarga eléctrica o dañar el monitor.
  • Asegúrese de desenchufar el monitor de la toma de corriente antes de limpiarlo.
  • Como la superficie de la pantalla es fácil de rayar, evite tocar la superficie con cualquier objeto duro o afilado.
  • Utilice un paño suave que no suelte pelusa en lugar de un pañuelo de papel para limpiar la pantalla. Puede utilizar un limpiacristales para limpiar el monitor si es necesario. Sin embargo, nunca pulverice el limpiador directamente sobre la pantalla.
  • Desconecte el cable de alimentación si no va a utilizar el monitor durante un largo periodo de tiempo.
  • No intente desmontar o reparar el monitor usted mismo.

Información de servicio de GIGABYTE

Para obtener más información sobre el servicio, visite el sitio web oficial de GIGABYTE: https://www.gigabyte.com/

© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Todos los derechos reservados.

Las marcas comerciales mencionadas en este manual están legalmente registradas a sus respectivos propietarios.

Aviso legal

La información contenida en este manual está protegida por las leyes de derechos de autor y es propiedad de GIGABYTE.

GIGABYTE puede realizar cambios en las especificaciones y características de este manual sin previo aviso.

Ninguna parte de este manual puede ser reproducida, copiada, traducida, transmitida o publicada de ninguna forma ni por ningún medio sin el permiso previo por escrito de GIGABYTE.

  • Para facilitar el uso de este monitor, lea atentamente la Guía del usuario.
  • Para obtener más información, consulte nuestro sitio web en: https://www.gigabyte.com

Referencias

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del monitor para juegos GIGABYTE G27FC A

Idiomas disponibles

Manuales relacionados para Gigabyte G27FC A

Tabla de contenidos
