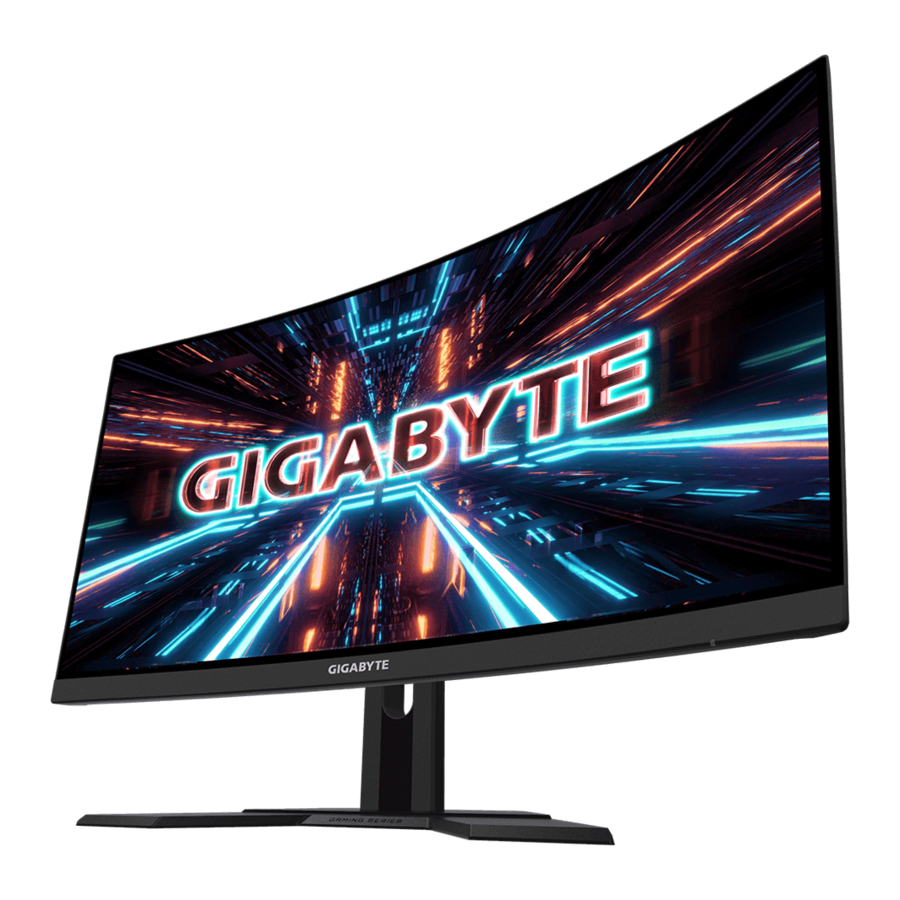

GIGABYTE G27FC A - Oyun Monitörü Kullanım Kılavuzu

İçerikler

1 GİRİŞ
2 BAŞLARKEN
3 CİHAZI KULLANMA
4 İŞLEMLER
5 Teknik Özellikler
6 Desteklenen Zamanlama Listesi
7 Sorun Giderme
8 Temel Bakım
9 USB Şarjıyla İlgili Notlar
10 GÜVENLİK BİLGİLERİ
11 GIGABYTE Servis Bilgileri
12 Telif Hakkı
13 Sorumluluk Reddi
14 Referanslar
15 Kılavuzu indir
16 Diğer Dillerde

GİRİŞ

Ambalajından Çıkarma

Ambalaj kutusunun üst kapağını açın. Ardından iç kapakta bulunan ambalajından çıkarma talimatını inceleyin. Kutunun doğru yönde olduğundan emin olarak kutuyu sabit yüzeye dikkatlice yerleştirin.
İç kapağı açın. EPS köpük düzeneğini (açıklıklarından tutarak) kutudan çekerek çıkarın.
Öğeleri üst EPS köpüğünden çıkarın.
Üst EPS köpüğünü çıkarın. Ardından standı alt EPS köpüğünden çıkarabilirsiniz.

Paket İçeriği

Aşağıdaki öğeler ambalaj kutunuzla birlikte gelir. Bunlardan herhangi biri eksikse, lütfen yerel satıcınızla iletişime geçin.

Not: Lütfen monitörün gelecekteki nakliyesi için ambalaj kutusunu ve ambalaj malzemelerini saklayın.

Ürüne Genel Bakış

Ön Görünüm

Güç LED'i
Kontrol düğmesi

Arka Görünüm

AC IN jakı
Kensington kilidi
HDMI bağlantı noktaları (x2)
DisplayPort
Kulaklık jakı
USB 3.0 bağlantı noktaları (x2)
USB yukarı akış bağlantı noktası

BAŞLARKEN

Stand Tabanını Takma

Stand tabanını, standın altındaki stand bağlantısıyla hizalayın. Ardından tabanı standa takın. Monitör tabanını yerine sabitlemek için vidayı sıkın.

Not: Vidayı sıkmak için madeni para veya küçük bir düz uçlu tornavida kullanabilirsiniz.
Monte edilmiş Standı ve Tabanı dik konuma getirin ve bir masaya yerleştirin. Ardından güvenlik plakasının yuvasından otomatik olarak çıkmasını sağlamak için stand plakasını aşağı indirin.
Monitörü paket yastığına veya düz bir yüzeye, ekranı aşağı bakacak şekilde yerleştirin. EPE torbasını yırtın, standı monitörün arka tarafına takın. Ardından stand kolunu tutarak monitörü alt EPS köpüğünden alabilirsiniz. Monitörü dikkatlice kaldırın. Bir masanın üzerine dik olarak yerleştirin.

Monitörü Kaldırma

Stand kolunu tutarak monitörü kutudan çıkarın. Monitörü dikkatlice kaldırın, ters çevirin ve düz ve eşit bir yüzeyde standı üzerinde dik olarak yerleştirin. Köpük sargıyı monitörden çıkarın.

Not: Monitörü taşımanız gerekebileceği gelecekte kullanmak üzere kutuyu ve ambalajı depoda saklamayı düşünün. Takılı köpük ambalaj, nakliye sırasında monitörü korumak için idealdir.

Görüş Açısını Ayarlama

Not: Ayarı yaparken ekranın devrilmemesi için monitör tabanını tutun.

Eğim Açısını Ayarlama

Ekranı istenen görüş açısına ( -5˚ ila 20˚) öne veya arkaya eğin.

Ekran Yönünü Değiştirme

Ekranı en yüksek konuma (130 mm) yükseltin.

Not: Yükseklik ayarını yapmadan önce, güvenlik plakasını stanttan çıkardığınızdan emin olun.

Duvara Montaj Braketi Takma (İsteğe Bağlı)

Yalnızca üretici tarafından önerilen 100 x 100 mm'lik duvar montaj kitini kullanın.

Monitörü düz bir yüzeye, ekranı aşağı bakacak şekilde yerleştirin.
Not: Monitörün zarar görmesini önlemek için masa yüzeyini yumuşak bir bezle örtmenizi öneririz.
Standı monitörden ayırmak için kilitleme klipslerini içeri doğru itin.
Kancaları ayırmak için standı hafifçe aşağı çekin. Ardından standı çıkarın.
Montaj braketini monitörün arkasındaki montaj deliklerine takın. Ardından braketi yerine sabitlemek için vidaları kullanın.

Not: Monitörü duvara monte etmek için, duvar montaj braketi kitinde bulunan kurulum kılavuzuna bakın.

Bağlantıları Yapma

Güç kablosu
HDMI kablosu
DisplayPort kablosu
Kulaklık kablosu
USB kablosu
USB (A-Erkek - B-Erkek) kablosu

CİHAZI KULLANMA

Gücü Açma/Kapama

AC güç giriş jakının yanındaki güç anahtarının ON (AÇIK) konumuna getirildiğinden emin olun.

Açma

Güç kablosunun bir ucunu monitörün arkasındaki AC IN jakına bağlayın.
Güç kablosunun diğer ucunu bir elektrik prizine bağlayın.
Monitörü açmak için Control (Kontrol) düğmesine basın. Güç LED'i beyaz renkte yanarak monitörün kullanıma hazır olduğunu gösterir.

Kapama

Monitörü kapatmak için Control (Kontrol) düğmesine 2 saniye basın.

Not: Main (Ana) menü ekranda göründüğünde, Control (Kontrol) düğmesini aşağı () hareket ettirerek de monitörü kapatabilirsiniz.

Kullanıcı Konforu Önerileri

Monitörünüzü rahat bir şekilde görüntülemek için bazı ipuçları aşağıdadır:

Monitörler için optimum görüntüleme mesafeleri yaklaşık 510 mm ila 760 mm (20" ila 30") arasında değişir.
Genel bir kılavuz, rahatça oturduğunuzda ekranın üst kısmının göz yüksekliğinizde veya biraz altında olacak şekilde monitörü konumlandırmaktır.
Gerçekleştirdiğiniz iş türü için yeterli aydınlatma kullanın.
Her yarım saatte bir düzenli ve sık aralarla (en az 10 dakika) verin.
Aralar sırasında monitör ekranınızdan uzaklaşarak en az 20 saniye boyunca uzaktaki bir nesneye odaklandığınızdan emin olun.
Göz egzersizi göz yorgunluğunu azaltmaya yardımcı olabilir. Bu egzersizleri sık sık tekrarlayın:

yukarı ve aşağı bakın
gözünüzü yavaşça çevirin
gözlerinizi çapraz olarak hareket ettirin.

Giriş Kaynağını Seçme

Input (Giriş) menüsüne girmek için Control (Kontrol) düğmesini sağa ( ) hareket ettirin.
İstenen giriş kaynağını seçmek için Control (Kontrol) düğmesini ortaya () hareket ettirin. Ardından onaylamak için Control (Kontrol) düğmesine basın.

İŞLEMLER

Kısayol Tuşu

Varsayılan olarak, Kontrol düğmesine belirli bir işlev atanmıştır.

Not: Önceden ayarlanmış kısayol tuşu işlevini değiştirmek için "Hızlı Geçiş" bölümüne bakın.

Kısayol tuşu işlevine erişmek için aşağıdakileri yapın:

Kontrol düğmesini yukarı () hareket ettirerek Siyah Eşitleyici menüsüne girin.
Ayarı yapmak için Kontrol düğmesini yukarı/aşağı () hareket ettirin ve onaylamak için Kontrol düğmesine basın.
Kontrol düğmesini aşağı ( ) hareket ettirerek Resim Modu menüsüne girin.
İstediğiniz seçeneği belirlemek için Kontrol düğmesini ortaya () hareket ettirin ve onaylamak için Kontrol düğmesine basın.
Kontrol düğmesini sola () hareket ettirerek Ses Düzeyi menüsüne girin.
Kulaklık ses düzeyini ayarlamak için Kontrol düğmesini yukarı/aşağı () hareket ettirin ve onaylamak için Kontrol düğmesine basın.
Kontrol düğmesini sağa () hareket ettirerek Giriş menüsüne girin. "Giriş Kaynağını Seçme" bölümüne bakın.

Not: Menüyü kapatmak için Kontrol düğmesini sola () hareket ettirin.

İşlev Tuşu Kılavuzu

Ana menüyü görüntülemek için Kontrol düğmesine basın.

Ardından istediğiniz işlevi seçmek ve ilgili ayarları yapılandırmak için Kontrol düğmesini kullanın.

Gösterge Paneli

Ana menü ekranda göründüğünde, Gösterge Paneli menüsüne girmek için Kontrol düğmesini sola () hareket ettirin.

İşlev: İşlevi etkinleştirin/devre dışı bırakın. Etkinleştirildiğinde, ekranda gösterilecek istediğiniz seçeneği(leri) belirleyebilirsiniz.
Gösterge Paneli Konumu: Ekranda gösterilecek Gösterge Paneli bilgilerinin konumunu belirtin.

Gösterge Paneli yapılandırması tamamlandıktan sonra, sistem verilerini USB bağlantı noktası aracılığıyla SOC'ye aktarır ve seçilen işlev(ler)in değerini ekranda görüntüler.

Not: USB kablosunun monitörün USB yukarı akış bağlantı noktasına ve bilgisayarınızın USB bağlantı noktasına doğru şekilde bağlandığından emin olun.

Not: "OSD Sidekick" yazılımının yüklenmesi ve yürütülmesi gerekir.

Oyun Yardımı

Ana menü ekranda göründüğünde, Oyun Yardımı menüsüne girmek için Kontrol düğmesini sağa () hareket ettirin.
Oyun BİLGİSİ: FPS (Birinci Şahıs Nişancı) oyunuyla ilgili ayarları yapılandırın.
- Geri sayım sayacı modunu seçmek için Oyun Zamanlayıcısı'nı seçin. Bu işlevi devre dışı bırakmak için ayarı KAPALI olarak ayarlayın.
- Oyun sayacını veya gerçek zamanlı yenileme hızı ayarını etkinleştirmek/devre dışı bırakmak için Oyun Sayacı veya Yenileme Hızı'nı seçin.
- Ekranda gösterilecek bilgilerin konumunu belirtmek için Bilgi Konumu'nu seçin.
Nişangah: Oyun ortamınıza uygun istediğiniz nişangah türünü seçin. Nişan almayı çok daha kolay hale getirir.
Ekran Hizalama: İşlev etkinleştirildiğinde, ekranın dört tarafında hizalama çizgilerini görüntüler ve birden çok monitörü mükemmel şekilde hizalamanız için kullanışlı bir araç sağlar.

Cihaz Ayarlarını Yapılandırma

Ana menü ekranda göründüğünde, Ayarlar menüsüne girmek için Kontrol düğmesini yukarı ( Yukarı ) hareket ettirin.

Not: Menüde gezinmek ve ayarlamalar yapmak için Kontrol düğmesini kullanın.

Oyun

Oyunla ilgili ayarları yapılandırın.

Öğe	Açıklama
Hedef Sabitleyici	Bu fonksiyon etkinleştirildiğinde, hızlı hareket eden oyunlardaki hareket bulanıklığını azaltır. Not: Bu fonksiyon aşağıdaki durumlarda kullanılamaz: frekans ayarı 100Hz'den düşük olduğunda. FreeSync fonksiyonu etkinleştirildiğinde.
Siyah Dengeleyici	Siyah alanların parlaklığını ayarlayın.
Süper Çözünürlük	Düşük çözünürlüklü görüntüleri keskinleştirin.
Ekran Modu	Ekranın en boy oranını seçin. Tam: Giriş görüntüsünü ekranı dolduracak şekilde ölçeklendirin. 16:9 en boy oranı görüntüleri için idealdir. En Boy Oranı: Giriş görüntüsünü geometrik bozulma olmadan, ekranın mümkün olduğunca çoğunu doldurarak görüntüleyin. Not: Bu seçenek FreeSync ve PIP/PBP fonksiyonlarıyla uyumlu değildir.
Hız Aşırtma	LCD monitörün tepki süresini iyileştirin.
FreeSync	Bu fonksiyon etkinleştirildiğinde, oyun oynarken ekran gecikmesini ve yırtılmasını ortadan kaldırır.

Resim

Görüntüyle ilgili ayarları yapılandırın.

Öğe	Açıklama
Standart	Belgeleri düzenlemek veya web sitelerinde gezinmek için.
FPS	FPS (Birinci Şahıs Nişancı) oyunları oynamak için.
RTS/RPG	RTS (Gerçek Zamanlı Strateji) veya RPG (Rol Yapma Oyunu) oyunları oynamak için.
Film	Film izlemek için.
Okuyucu	Belgeleri görüntülemek için.
sRGB	Bilgisayarda fotoğraf ve grafik görüntülemek için.
Özel 1	Özelleştirilmiş resim modu ayarları.
Özel 2	Özelleştirilmiş resim modu ayarları.
Özel 3	Özelleştirilmiş resim modu ayarları.

Not: "Standart" resim modu, Düşük mavi ışık "Seviye 10", TUV Düşük Mavi Işık Sertifikası ile uyumlu optimize edilmiş ayardır.

Ekran

Ekranla ilgili ayarları yapılandırın.

Öğe	Açıklama
Giriş	Giriş kaynağını seçin.
Hız Aşırtma	Monitörün daha yüksek yenileme hızı uygulamasına izin verin. Not: Hız Aşırtma etkinleştirildiğinde, monitör sistemin toplam yapılandırmasından ve muhtemelen ekranın panel özelliklerinden kaynaklanabilecek titreşime veya diğer olumsuz etkilere neden olabilir. Daha düşük bir yenileme hızı ayarlayarak bu tür etkileri azaltmak mümkündür.
HDMI RGB PC Aralığı	Uygun bir RGB aralığı ayarı seçin veya monitörün otomatik olarak algılamasına izin verin. Not: Bu seçenek yalnızca HDMI girişi için kullanılabilir.
Aşırı Tarama	Bu fonksiyon etkinleştirildiğinde, giriş görüntüsünü görüntünün en dış kenarlarını gizlemek için biraz büyütür.

Sistem

Sistemle ilgili ayarları yapılandırın.

Öğe	Açıklama
Ses	Kulaklık ayarlarını yapılandırın. Ses Düzeyi: Ses düzeyini ayarlayın. Sessiz: Sessiz fonksiyonunu etkinleştirin/devre dışı bırakın.
OSD Ayarları	Ekran üstü görüntü (OSD) menüsüyle ilgili ayarları yapılandırın. Görüntüleme Süresi: OSD menüsünün ekranda kalma süresini ayarlayın. OSD Şeffaflığı: OSD menüsü şeffaflığını ayarlayın.
	OSD Kilidi: Bu fonksiyon etkinleştirildiğinde, hiçbir OSD ayarlamasına izin verilmez. Not: OSD kilidi fonksiyonunu devre dışı bırakmak için Kontrol tuşuna basın. Ekranda mesaj göründüğünde, onaylamak için Evet'i seçin.
Hızlı Geçiş	Kısayol tuşlarının fonksiyonunu atayın. Kullanılabilir seçenekler: Hedef Sabitleyici, Siyah Dengeleyici, Düşük Mavi Işık, Ses Düzeyi, Giriş, Kontrast, Parlaklık ve Resim Modu. Kısayol tuşlarının varsayılan ayarı aşağıdaki gibidir: Yukarı (): Siyah Dengeleyici Aşağı (): Resim Modu Sağ (): Giriş Sol ( ): Ses Düzeyi
Diğer Ayarlar	Çözünürlük Bildirimi: Bu fonksiyon etkinleştirildiğinde, monitör başka bir giriş kaynağına geçtiğinde mevcut çözünürlük mesajı ekranda görünür. Giriş Otomatik Geçiş: Bu fonksiyon etkinleştirildiğinde, otomatik olarak kullanılabilir bir giriş kaynağına geçer. Otomatik Kapanma: Bu fonksiyon etkinleştirildiğinde, monitör belirli bir süre sonra otomatik olarak kapanır.
	DisplayPort Sür.: DisplayPort sürümünü 1.1, 1.2 olarak ayarlayın Not: Bu seçeneği grafik kartınızın desteklediği DisplayPort sürümüne göre yapılandırdığınızdan emin olun.

Dil

Öğe	Açıklama
Dil	OSD menüsü için kullanılabilir bir dil seçin.

Ayarları Kaydet

Tüm verileri kaydedin.

Öğe	Açıklama
Ayar1	Seçildikten sonra, oyuncunun seçmesi için Kaydet ve Yükle menüsü görünecektir.
Ayar2	Seçildikten sonra, oyuncunun seçmesi için Kaydet ve Yükle menüsü görünecektir.
Ayar3	Seçildikten sonra, oyuncunun seçmesi için Kaydet ve Yükle menüsü görünecektir.

Hepsini Sıfırla

Monitörü fabrika varsayılan ayarlarına geri yükleyin.

Teknik Özellikler

Öğe	Teknik Özellikler
Panel Boyutu	27 inç
En Boy Oranı	16:9
Çözünürlük	1920 x 1080
Yenileme Hızı	165Hz
LED Ömrü	30000 saat (min.)
Piksel Aralığı	0.3114(H) x 0.3114(V)
Tepki Süresi	1ms MPRT
Parlaklık	250 nit (tip.) / 200 nit (min.)
Kontrast Oranı	3000:1 (tip.)
Renk Derinliği	16.7M ( 8Bit)
Aktif Görüntü alanı	597.888(H) x 336.312(V)
Görüş Açısı	178°(H)/178°(V)
Frekans	48~165Hz
Giriş/Çıkış Terminalleri	2x HDMI 2.0 1x DP 1.2 1x Kulaklık BC 1.2 şarj özelliği 5V/1.5A ile 2x USB 3.0 (aşağı akış) 1x USB yukarı akış
Güç Kaynağı	AC 100 ~ 240V at 50/60Hz
Güç Tüketimi	Açık: 55W (Maks.) Bekleme: 0.3W Kapalı: 0.2W
Boyutlar (G x Y x D)	610.3 x 531 x 203 mm (ayaklı)
Ağırlık	6.39 kg (Net)
Sıcaklık Aralığı (çalışma)	0°C ila 40°C

Not: Teknik özellikler önceden haber verilmeksizin değiştirilebilir.

Desteklenen Zamanlama Listesi

Port	FHD	Port	FHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1280x720@144Hz		1280x720@144Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@144Hz
			1920x1080@165Hz

Sorun Giderme

Sorun	Olası Çözüm(ler)
Güç yok	Güç kablosunun güç kaynağına ve monitöre doğru şekilde bağlandığından emin olun. Kablo ve fişin kırık olmadığından emin olmak için kontrol edin. Monitörün açık olduğundan emin olun.
Ekranda görüntü yok	Monitörün ve bilgisayarın doğru şekilde bağlandığından ve her iki cihazın da açık olduğundan emin olun. Doğru giriş kaynağını seçtiğinizden emin olun.
Görüntü ekranın tamamını doldurmuyor	Farklı Görüntüleme Modu (en boy oranı) ayarını deneyin.
Renkler bozuk	Giriş sinyali kablosunun doğru şekilde bağlandığından emin olun. Görüntüyle ilgili ayarları yapılandırın. "Resim" bölümüne bakın.
Ses yok veya ses düzeyi düşük	Kulaklık kablosunun doğru şekilde bağlandığından emin olun. Ses seviyesini ayarlayın. Ses Kaynağı ayarını kontrol edin. Bilgisayarınızın sesle ilgili ayarlarını yapın.

Not: Sorun devam ederse, daha fazla yardım için lütfen müşteri hizmetlerimizle iletişime geçin.

Temel Bakım

Ekran kirlendiğinde, ekranı temizlemek için aşağıdakileri yapın:

Kalan tozu temizlemek için ekranı yumuşak, tüy bırakmayan bir bezle silin.
Temizleme sıvısını yumuşak bir bez üzerine püskürtün veya uygulayın. Ardından ekranı nemli bezle nazikçe silin.

Not:

Bezin nemli olduğundan, ancak ıslak olmadığından emin olun.
Silme sırasında ekrana aşırı basınç uygulamaktan kaçının.
Asidik veya aşındırıcı temizleyiciler ekrana zarar verebilir.

USB Şarjıyla İlgili Notlar

Aşağıdaki cihazlar CDP modunun BC 1.2'si ile uyumlu değildir. Hub bir bilgisayara bağlandığında, bu cihazlar USB kablosu kullanılarak şarj edilemez.

Satıcı	Cihaz	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

GÜVENLİK BİLGİLERİ

Monitörü kullanmadan önce aşağıdaki Güvenlik Önlemlerini okuyun.

Yalnızca monitörle birlikte verilen veya üretici tarafından önerilen aksesuarları kullanın.
Ürünün plastik ambalaj poşetini çocukların ulaşamayacağı bir yerde saklayın.
Monitörü elektrik prizine bağlamadan önce, güç kablosunun voltaj değerinin bulunduğunuz ülkedeki güç spesifikasyonuyla uyumlu olduğundan emin olun.
Güç kablosu fişi, uygun şekilde kablolanmış ve topraklanmış bir elektrik prizine bağlanmalıdır.
Fişe ıslak ellerle dokunmayın, aksi takdirde kolayca elektrik çarpmasına neden olabilirsiniz.
Monitörü sabit ve iyi havalandırılan bir yere yerleştirin.
Monitörü elektrikli radyatörler veya doğrudan güneş ışığı gibi herhangi bir ısı kaynağının yakınına yerleştirmeyin.
Monitör üzerindeki delikler veya açıklıklar havalandırma içindir. Havalandırma deliklerini herhangi bir nesneyle kapatmayın veya engellemeyin.
Monitörü su, içecek veya her türlü sıvının yakınında kullanmayın. Aksi takdirde elektrik çarpmasına veya monitörün hasar görmesine neden olabilir.
Temizlemeden önce monitörün fişini elektrik prizinden çektiğinizden emin olun.
Ekran yüzeyinin çizilmesi kolay olduğundan, yüzeye sert veya keskin herhangi bir nesneyle dokunmaktan kaçının.
Ekranı silmek için mendil yerine yumuşak, tüy bırakmayan bir bez kullanın. Gerekirse monitörü temizlemek için bir cam temizleyici kullanabilirsiniz. Ancak temizleyiciyi asla doğrudan ekranın üzerine püskürtmeyin.
Monitör uzun süre kullanılmayacaksa güç kablosunu çıkarın.
Monitörü kendiniz sökmeye veya onarmaya çalışmayın.

GIGABYTE Servis Bilgileri

Daha fazla servis bilgisi için lütfen GIGABYTE resmi web sitesini ziyaret edin: https://www.gigabyte.com/

Telif Hakkı

Bu kılavuzda bahsedilen ticari markalar, ilgili sahiplerine yasal olarak tescil edilmiştir.

Sorumluluk Reddi

Bu kılavuzdaki bilgiler telif hakkı yasalarıyla korunmaktadır ve GIGABYTE'ın mülkiyetindedir.

Bu kılavuzdaki teknik özelliklerde ve özelliklerde yapılan değişiklikler, GIGABYTE tarafından önceden haber verilmeksizin yapılabilir.

Bu kılavuzun hiçbir bölümü, GIGABYTE'ın önceden yazılı izni olmadan hiçbir şekilde veya herhangi bir yolla çoğaltılamaz, kopyalanamaz, çevrilemez, iletilemez veya yayınlanamaz.

Bu monitörün kullanımına yardımcı olmak için Kullanıcı Kılavuzunu dikkatlice okuyun.
Daha fazla bilgi için şu adresteki web sitemizi kontrol edin: https://www.gigabyte.com
