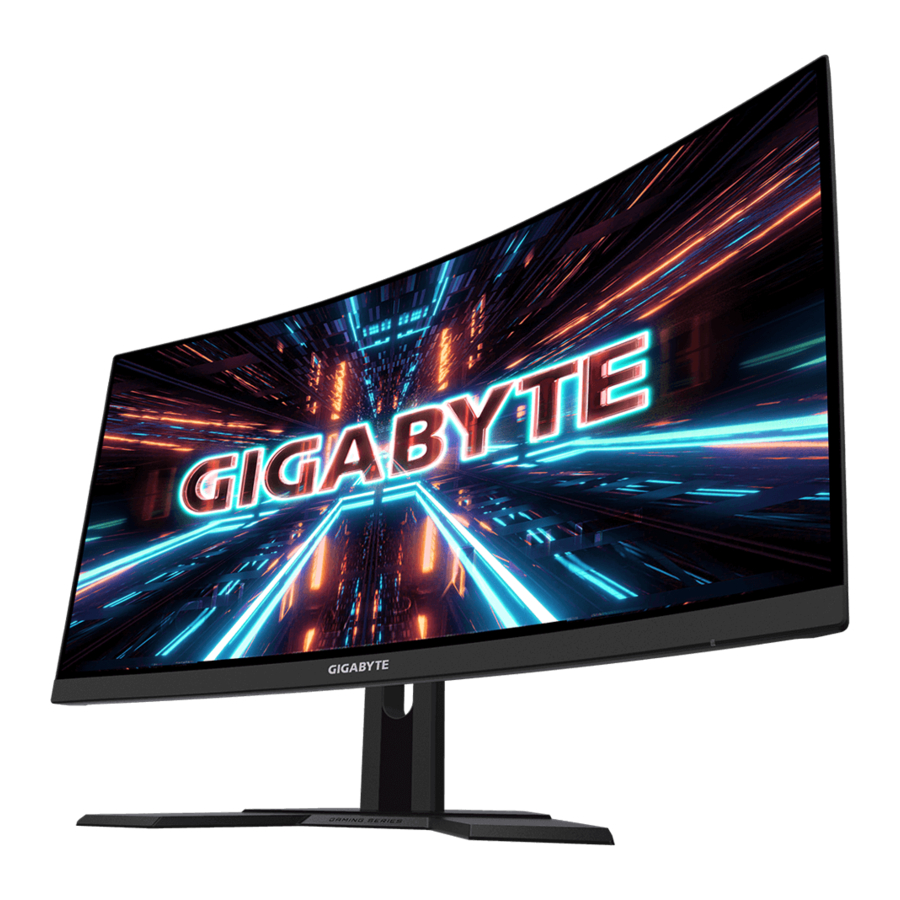

GIGABYTE G27FC A – mängumonitori kasutusjuhend

Sisu

1 SISSEJUHATUS
2 ALUSTAMINE
3 SEADME KASUTAMINE
4 TOIMINGUD
5 Tehnilised andmed
6 Toetatud ajastusloend
7 Veaotsing
8 Põhihooldus
9 Märkused USB-laadimise kohta
10 OHUTUSTEAVE
11 GIGABYTE teenuseteave
12 Autoriõigus
13 Lahtiütlus
14 Viited
15 Laadi alla juhend
16 Teistes keeltes

SISSEJUHATUS

Lahtipakkimine

Avage pakendikarbi ülemine kaas. Seejärel vaadake sisemisele kaanele kinnitatud lahtipakkimisjuhiseid. Veenduge, et karp on õiges suunas, asetage karp ettevaatlikult stabiilsele pinnale.
Avage sisemine kaas. Haarake EPS-vahu komplektist (läbi avade), et see karbist välja tõmmata.
Eemaldage esemed ülemisest EPS-vahust.
Eemaldage ülemine EPS-vaht. Seejärel saate aluse alumisest EPS-vahust eemaldada.

Pakendi sisu

Teie pakendikarbiga on kaasas järgmised esemed. Kui mõni neist puudub, võtke ühendust oma kohaliku edasimüüjaga.

Märkus. Hoidke pakendikarp ja pakkematerjalid alles, et monitori saaks tulevikus transportida.

Toote ülevaade

Esivaade

Toite LED
Juhtnupp

Tagantvaade

Vahelduvvoolu sisendpesa
Kensingtoni lukk
HDMI-pordid (x2)
DisplayPort
Kõrvaklapipesa
USB 3.0 pordid (x2)
USB ülesvoolu port

ALUSTAMINE

Aluse paigaldamine

Joondage alus aluse all oleva tugijalaga. Seejärel kinnitage alus aluse külge. Pingutage kruvi, et monitori alus kindlalt paigal püsiks.

Märkus. Kruvi pingutamiseks võite kasutada münti või väikest lameda peaga kruvikeerajat.
Tõstke kokkupandud alus ja alus püsti ja asetage see lauale. Seejärel langetage aluse plaat, et kaitseplaat saaks automaatselt pesast vabaneda.
Asetage monitor pakendipadja või tasasele pinnale, ekraan allapoole. Rebige EPE-kott lahti, paigaldage alus monitori tagaküljele. Seejärel saate monitori alumisest EPS-vahust välja võtta, hoides aluse õlavart. Tõstke monitor ettevaatlikult üles. Asetage see püsti lauale.

Tõstke monitor üles

Võtke monitor karbist välja, hoides aluse õlavart. Tõstke monitor ettevaatlikult üles, pöörake see ümber ja asetage see püsti alusele tasasele pinnale. Eemaldage monitorilt vahtplastist ümbris.

Märkus. Kaaluge karbi ja pakendi hoiustamist, et neid saaks tulevikus kasutada, kui teil on vaja monitori transportida. Paigaldatud vahtplastist pakend sobib ideaalselt monitori transportimise ajal kaitsmiseks.

Vaatenurga reguleerimine

Märkus. Hoidke monitori alust, et ekraan reguleerimisel ümber ei kukuks.

Kaldenurga reguleerimine

Kallutage ekraani ette või taha soovitud vaatenurga saavutamiseks (-5˚ kuni 20˚).

Ekraani orientatsiooni muutmine

Tõstke ekraan kõrgeimasse asendisse (130 mm).

Märkus. Enne kõrguse reguleerimist veenduge, et olete kaitseplaadi aluselt eemaldanud.

Seinakinnituse paigaldamine (valikuline)

Kasutage ainult tootja soovitatud 100 x 100 mm seinakinnituse komplekti.

Asetage monitor tasasele pinnale, ekraan allapoole.
Märkus. Soovitame katta laua pinna pehme riidega, et vältida monitori kahjustamist.
Lükake lukustusklambrid sissepoole, et alus monitori küljest lahti ühendada.
Tõmmake alust veidi alla, et konksud lahti ühendada. Seejärel eemaldage alus.
Kinnitage kinnitusklamber monitori tagaküljel olevate kinnitusavade külge. Seejärel kasutage kruvisid, et klamber paigal kinnitada.

Märkus. Monitori seinale kinnitamiseks vaadake seinakinnituse komplektis olevat paigaldusjuhendit.

Ühenduste loomine

Toitekaabel
HDMI-kaabel
DisplayPort-kaabel
Kõrvaklappide kaabel
USB-kaabel
USB (A-isane kuni B-isane) kaabel

SEADME KASUTAMINE

Sisse- ja väljalülitamine

Veenduge, et vahelduvvoolu sisendpesa kõrval olev toitelüliti on asendis ON (sees).

Sisselülitamine

Ühendage toitekaabli üks ots monitori tagaküljel olevasse vahelduvvoolu sisendpesasse.
Ühendage toitekaabli teine ots pistikupessa.
Monitori sisselülitamiseks vajutage nuppu Control (juhtnupp). Toite LED süttib valgelt, mis näitab, et monitor on kasutusvalmis.

Väljalülitamine

Monitori väljalülitamiseks vajutage nuppu Control (juhtnupp) 2 sekundit.

Märkus. Kui ekraanile ilmub menüü Main (peamenüü), saate monitori välja lülitada ka nupu Control (juhtnupp) allapoole liigutamisega ().

Kasutaja mugavuse soovitused

Siin on mõned näpunäited monitori mugavaks vaatamiseks:

Monitoride optimaalne vaatamiskaugus on ligikaudu 510 mm kuni 760 mm (20" kuni 30").
Üldine juhis on paigutada monitor nii, et ekraani ülaosa oleks mugavalt istudes teie silmade kõrgusel või veidi allpool.
Kasutage tehtava töö jaoks piisavat valgustust.
Tehke regulaarseid ja sagedasi pause (vähemalt 10 minutit) iga poole tunni järel.
Veenduge, et vaatate perioodiliselt oma monitoriekraanilt eemale ja keskendute pauside ajal vähemalt 20 sekundit kaugele objektile.
Silmade treenimine võib aidata vähendada silmade pinget. Korrake neid harjutusi sageli:

vaadake üles ja alla
veeretage aeglaselt silma
liigutage silmi diagonaalselt.

Sisendallika valimine

Sisestusmenüüsse sisenemiseks liigutage nuppu Control (juhtnupp) paremale ( ).
Soovitud sisendallika valimiseks liigutage nuppu Control (juhtnupp) keskele (). Seejärel vajutage kinnitamiseks nuppu Control (juhtnupp).

TOIMINGUD

Kiirklahv

Vaikimisi on nupule Control määratud spetsiifiline funktsioon.

Märkus: Eelmääratud kiirklahvi funktsiooni muutmiseks vaadake jaotist "Kiire vahetamine".

Kiirklahvi funktsioonile juurdepääsuks tehke järgmist:

Liigutage nuppu Control üles (), et siseneda menüüsse Black Equalizer (Must ekvalaiser).
Liigutage nuppu Control üles/alla (), et sätet reguleerida, ja vajutage kinnitamiseks nuppu Control.
Liigutage nuppu Control alla ( ), et siseneda menüüsse Picture Mode (Pildirežiim).
Liigutage nuppu Control keskele (), et soovitud suvand valida, ja vajutage kinnitamiseks nuppu Control.
Liigutage nuppu Control vasakule (), et siseneda menüüsse Volume (Helitugevus).
Liigutage nuppu Control üles/alla (), et kõrvaklappide helitugevust reguleerida, ja vajutage kinnitamiseks nuppu Control.
Liigutage nuppu Control paremale (), et siseneda menüüsse Input (Sisend). Vaadake jaotist "Sisendi allika valimine".

Märkus: Menüü sulgemiseks liigutage nuppu Control vasakule ().

Funktsiooniklahvi juhend

Põhimenüü kuvamiseks vajutage nuppu Control.

Seejärel kasutage soovitud funktsiooni valimiseks ja seotud sätete konfigureerimiseks nuppu Control.

Armatuurlaud

Kui ekraanil kuvatakse Main (Põhiline) menüü, liigutage nuppu Control vasakule (), et siseneda menüüsse Dashboard (Armatuurlaud).

Function (Funktsioon): funktsiooni lubamine/keelamine. Kui see on lubatud, saate valida soovitud suvandi (suvandid), mida ekraanil kuvada.
Dashboard Location (Armatuurlaua asukoht): määrake armatuurlaua teabe asukoht, mida ekraanil kuvada.

Kui armatuurlaua konfiguratsioon on lõpule viidud, edastab see USB-pordi kaudu süsteemi andmed SOC-ile ja kuvab valitud funktsiooni (funktsioonide) väärtuse ekraanil.

Märkus: Veenduge, et USB-kaabel on korralikult ühendatud monitori USB-ülesvoolu pordiga ja arvuti USB-pordiga.

Märkus: Vajalik on tarkvara "OSD Sidekick" installimine ja käivitamine.

Mänguabi

Kui ekraanil kuvatakse Main (Põhiline) menüü, liigutage nuppu Control paremale (), et siseneda menüüsse Game Assist (Mänguabi).
Game INFO (Mängu info): FPS-i (esimese isiku tulistamismäng) mänguga seotud sätete konfigureerimine.
- Valige Gaming Timer (Mängutaimer), et valida taimeri režiim. Selle funktsiooni keelamiseks määrake sätteks OFF (Väljas).
- Valige Gaming Counter (Mänguloendur) või Refresh Rate (Värskendussagedus), et lubada/keelata mänguloenduri või reaalajas värskendussageduse sätte.
- Valige Info Location (Teabe asukoht), et määrata ekraanil kuvatava teabe asukoht.
Crosshair (Sihtimismärk): valige oma mängukeskkonda sobiv sihtimismärgi tüüp. See muudab sihtimise palju lihtsamaks.
Display Alignment (Ekraani joondamine): kui funktsioon on lubatud, kuvab see ekraani neljal küljel joondusjooned, pakkudes teile mugava tööriista mitme monitori täiuslikuks joondamiseks.

Seadme sätete konfigureerimine

Kui ekraanile ilmub menüü Main, liigutage nuppu Control üles (), et siseneda menüüsse Settings (Sätted).

Märkus. Menüüs navigeerimiseks ja muudatuste tegemiseks kasutage nuppu Control.

Mängimine

Konfigureerige mängudega seotud sätted.

Üksus	Kirjeldus
Aim Stabilizer	Kui see funktsioon on lubatud, vähendab see kiiretes mängudes liikumisest tingitud hägusust. Märkus. See funktsioon pole saadaval järgmistel tingimustel: kui sageduse säte on madalam kui 100 Hz. kui funktsioon FreeSync on aktiveeritud.
Black Equalizer	Reguleerige mustade alade heledust.
Super Resolution	Teravdage madala eraldusvõimega pilte.
Display Mode	Valige ekraani kuvasuhe. Full (Täis): skaleerige sisendpilt ekraani täitmiseks. Ideaalne 16:9 kuvasuhtega piltide jaoks. Aspect (Kuvasuhe): kuvage sisendpilt ilma geomeetriliste moonutusteta, täites võimalikult suure osa ekraanist. Märkus. See valik ei ühildu FreeSync ja PIP/ PBP funktsioonidega.
Overdrive	Parandage LCD-monitori reageerimisaega.
FreeSync	Kui see funktsioon on lubatud, kõrvaldab see mängude mängimisel ekraani viivituse ja rebenemise.

Pilt

Konfigureerige piltidega seotud sätted.

Üksus	Kirjeldus
Standard	Dokumentide redigeerimiseks või veebisaitide sirvimiseks.
FPS	FPS-i (First Person Shooting) mängude mängimiseks.
RTS/RPG	RTS-i (Real-Time Strategy) või RPG (Role-Playing Game) mängude mängimiseks.
Movie	Filmide vaatamiseks.
Reader	Dokumentide vaatamiseks.
sRGB	Fotode ja graafika vaatamiseks arvutis.
Custom 1	Kohandatud pildirežiimi sätted.
Custom 2	Kohandatud pildirežiimi sätted.
Custom 3	Kohandatud pildirežiimi sätted.

Märkus. Pildirežiim "Standard", madal sinine valgus "Tase 10" on TUV Low Blue Light sertifikaadiga kooskõlas olevad optimeeritud sätted.

Ekraan

Konfigureerige ekraaniga seotud sätted.

Üksus	Kirjeldus
Input	Valige sisendallikas.
Overclock	Luba monitoril kõrgema värskendussageduse rakendamine. Märkus. Kui kiirendamine on lubatud, võib monitoril tekkida värelus või muid kahjulikke mõjusid, mis võivad tuleneda süsteemi üldisest konfiguratsioonist ja võimalik, et ka ekraani paneeli spetsifikatsioonidest. Selliseid mõjusid on võimalik vähendada, seades madalama värskendussageduse.
HDMI RGB PC Range	Valige sobiv RGB vahemiku säte või laske monitoril see automaatselt tuvastada. Märkus. See valik on saadaval ainult HDMI sisendi jaoks.
Overscan	Kui see funktsioon on lubatud, suurendab see sisendpilti veidi, et peita pildi kõige äärmised servad.

Süsteem

Konfigureerige süsteemiga seotud sätted.

Üksus	Kirjeldus
Audio	Konfigureerige kõrvaklappide sätted. Volume (Helitugevus): reguleerige helitugevust. Mute (Vaigista): luba/keela vaigistusfunktsioon.
OSD Settings	Konfigureerige ekraanil kuvatava (OSD) menüüga seotud sätted. Display Time (Kuvatav aeg): määrake aeg, kui kaua OSD-menüü ekraanil kuvatakse. OSD Transparency (OSD läbipaistvus): reguleerige OSD-menüü läbipaistvust.
	OSD Lock (OSD lukustus): kui see funktsioon on lubatud, pole OSD reguleerimine lubatud. Märkus. OSD lukustusfunktsiooni keelamiseks vajutage klahvi Control. Kui ekraanile ilmub teade, valige kinnitamiseks Yes (Jah).
Quick Switch	Määrake kiirklahvide funktsioon. Saadaolevad valikud: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness ja Picture Mode. Kiirklahvide vaikesäte on järgmine: Up (): Black Equalizer Down (): Picture Mode (Pildirežiim) Right (): Input (Sisend) Left ( ): Volume (Helitugevus)
Other Settings	Resolution Notice (Resolutsiooni teatis): kui see funktsioon on lubatud, kuvatakse praeguse eraldusvõime teade ekraanil, kui monitor lülitub teisele sisendallikale. Input Auto Switch (Sisendi automaatne lülitus): kui see funktsioon on lubatud, lülitub see automaatselt saadaolevale sisendallikale. Auto Power Off (Automaatne väljalülitus): kui see funktsioon on lubatud, lülitub monitor teatud aja möödudes automaatselt välja.
	DisplayPort Ver.: määrake DisplayPort versiooniks 1.1, 1.2 Märkus. Veenduge, et konfigureerite selle valiku vastavalt teie graafikakaardi toetatud DisplayPort versioonile.

Keel

Üksus	Kirjeldus
Language	Valige OSD-menüü jaoks saadaolev keel.

Salvesta sätted

Salvestage kõik andmed.

Üksus	Kirjeldus
Setting1	Pärast valimist kuvatakse mängijale valimiseks menüü Save and Load (Salvesta ja laadi).
Setting2	Pärast valimist kuvatakse mängijale valimiseks menüü Save and Load (Salvesta ja laadi).
Setting3	Pärast valimist kuvatakse mängijale valimiseks menüü Save and Load (Salvesta ja laadi).

Lähtesta kõik

Taastage monitori tehase vaikesätted.

Tehnilised andmed

Üksus	Tehnilised andmed
Paneeli suurus	27-tolline
Kuvasuhe	16:9
Resolutsioon	1920 x 1080
Värskendussagedus	165Hz
LED-i eluiga	30000 tundi (min.)
Piksli samm	0.3114(H) x 0.3114(V)
Reageerimisaeg	1ms MPRT
Heledus	250 niti (tüüp.) / 200 niti (min.)
Kontrastsus	3000:1 (tüüp.)
Värvisügavus	16.7M (8Bit)
Aktiivne kuva-ala	597.888(H) x 336.312(V)
Vaatenurk	178°(H)/178°(V)
Sagedus	48~165Hz
Sisend-/väljundterminalid	2x HDMI 2.0 1x DP 1.2 1x kõrvaklapid 2x USB 3.0 (allavoolu) koos BC 1.2 laadimisvõimega 5V/1.5A 1x USB ülesvoolu
Toiteallikas	AC 100 ~ 240V sagedusel 50/60Hz
Energiatarve	Sees: 55W (max.) Ooterežiim: 0.3W Väljas: 0.2W
Mõõtmed (L x K x S)	610.3 x 531 x 203 mm (koos alusega)
Kaal	6.39 kg (neto)
Temperatuurivahemik (töötamine)	0°C kuni 40°C

Märkus: Tehnilisi andmeid võidakse ette teatamata muuta.

Toetatud ajastusloend

Port	FHD	Port	FHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1280x720@144Hz		1280x720@144Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@144Hz
			1920x1080@165Hz

Veaotsing

Probleem	Võimalikud lahendused
Puudub toide	Veenduge, et toitekaabel on korralikult ühendatud toiteallika ja monitoriga. Kontrollige kaablit ja pistikut, veendumaks, et need pole katki. Veenduge, et monitor on sisse lülitatud.
Ekraanile ei ilmu pilti	Veenduge, et monitor ja arvuti on korralikult ühendatud ning mõlemad seadmed on sisse lülitatud. Veenduge, et olete valinud õige sisendallika.
Pilt ei täida kogu ekraani	Proovige erinevat sätet Display Mode (kuvasuhe).
Värvid on moonutatud	Veenduge, et sisendsignaali kaabel on korralikult ühendatud. Konfigureerige pildiga seotud sätted. Vaadake jaotist "Pilt".
Heli puudub või on helitugevus madal	Veenduge, et kõrvaklappide kaabel on korralikult ühendatud. Reguleerige helitugevuse taset. Kontrollige sätet Audio Source. Reguleerige oma arvuti heliga seotud sätteid.

Märkus: Kui probleem püsib, võtke edasise abi saamiseks ühendust meie klienditeenindusega.

Põhihooldus

Kui ekraan määrdub, tehke ekraani puhastamiseks järgmist:

Pühkige ekraani pehme, kiuvaba lapiga, et eemaldada kõik järelejäänud tolmuosakesed.
Pihustage või kandke puhastusvedelik pehmele lapile. Seejärel pühkige ekraani õrnalt niiske lapiga.

Märkus:

Veenduge, et riie on niiske, kuid mitte märg.
Vältige pühkimisel ülemäärast survet ekraanile.
Happelised või abrasiivsed puhastusvahendid võivad ekraani kahjustada.

Märkused USB-laadimise kohta

Järgmised seadmed ei ühildu BC 1.2 CDP režiimiga. Kui jaotur on ühendatud arvutiga, ei saa neid seadmeid USB-kaabli abil laadida.

Tarnija	Seade	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

OHUTUSTEAVE

Enne monitori kasutamist lugege läbi järgmised ohutusabinõud.

Kasutage ainult monitoriga kaasasolevaid või tootja poolt soovitatud tarvikuid.
Hoidke toote plastpakendikotti kohas, mis ei ole lastele kättesaadav.
Enne monitori vooluvõrku ühendamist veenduge, et toitekaabli pingenäit ühildub toiteallika spetsifikatsiooniga riigis, kus te asute.
Toitejuhtme pistik peab olema ühendatud korralikult juhtmestatud ja maandatud pistikupesaga.
Ärge puudutage pistikut märgade kätega, sest see võib kergesti põhjustada elektrilöögi.
Asetage monitor stabiilsesse ja hästi ventileeritud kohta.
Ärge asetage monitori soojusallikate, näiteks elektriliste radiaatorite lähedusse ega otsese päikesevalguse kätte.
Monitoril olevad augud või avad on mõeldud ventilatsiooniks. Ärge katke ega blokeerige ventilatsiooniavasid ühegi esemega.
Ärge kasutage monitori vee, jookide või igat tüüpi vedelike läheduses. Vastasel juhul võib see põhjustada elektrilöögi või monitori kahjustusi.
Enne puhastamist eemaldage monitor kindlasti vooluvõrgust.
Kuna ekraani pinda on lihtne kriimustada, vältige pinna puudutamist kõvade või teravate esemetega.
Ekraani pühkimiseks kasutage pabertaskuräti asemel pehmet kiuvaba lappi. Vajadusel võite monitori puhastamiseks kasutada klaasipuhastusvahendit. Ärge kunagi pihustage puhastusvahendit otse ekraanile.
Eemaldage toitekaabel, kui monitori pikemat aega ei kasutata.
Ärge proovige monitori ise lahti võtta ega parandada.

GIGABYTE teenuseteave

Lisateabe saamiseks teenuse kohta külastage GIGABYTE ametlikku veebisaiti: https://www.gigabyte.com/

Autoriõigus

Selles juhendis mainitud kaubamärgid on seaduslikult registreeritud nende vastavatele omanikele.

Lahtiütlus

Selles juhendis sisalduv teave on kaitstud autoriõiguse seadustega ja on GIGABYTE omand.

GIGABYTE võib selles juhendis spetsifikatsioone ja funktsioone muuta ilma ette teatamata.

Ühtegi selle juhendi osa ei tohi reprodutseerida, kopeerida, tõlkida, edastada ega avaldada ühelgi kujul ega mis tahes viisil ilma GIGABYTE eelneva kirjaliku loata.
