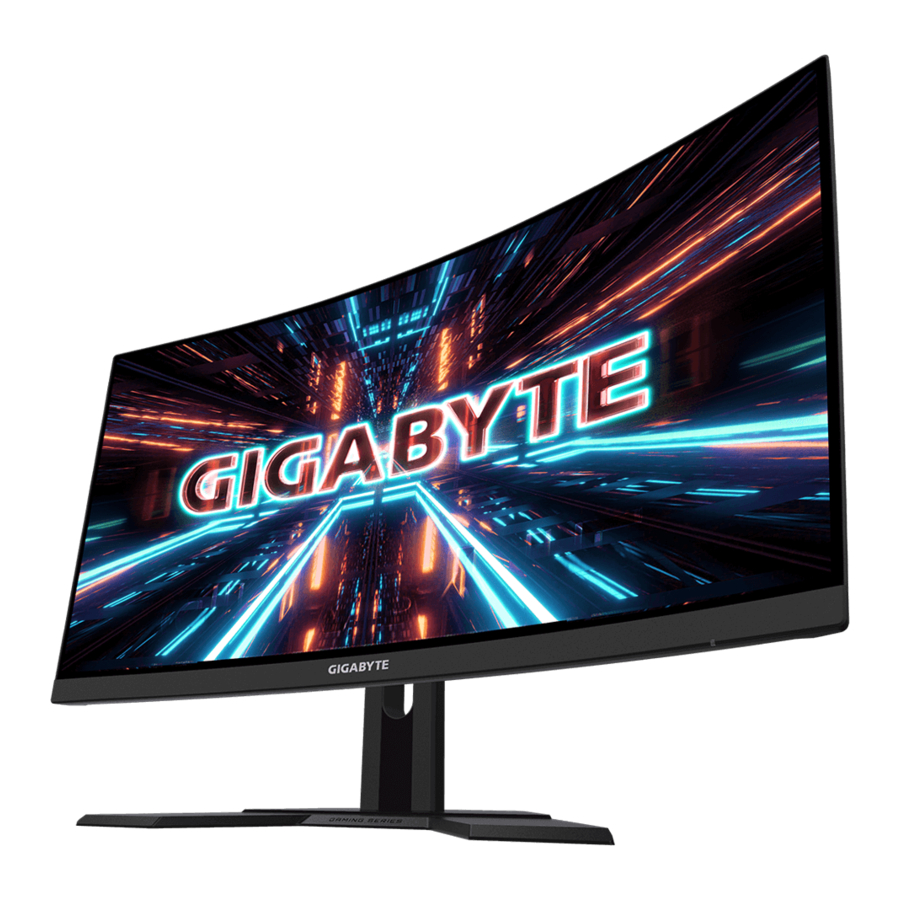

GIGABYTE G27FC A - Pelinäytön käyttöohje

Sisältö

1 JOHDANTO
2 ALOITTAMINEN
3 LAITTEEN KÄYTTÖ
4 TOIMINNOT
5 Tekniset tiedot
6 Tuetut ajoitusluettelot
7 Vianmääritys
8 Perushoito
9 Huomautuksia USB-latauksesta
10 TURVALLISUUSTIEDOT
11 GIGABYTE-palvelutiedot
12 Tekijänoikeus
13 Vastuuvapauslauseke
14 Viitteet
15 Lataa käyttöohje
16 Muilla kielillä

JOHDANTO

Pakkauksen purkaminen

Avaa pakkauslaatikon yläkansi. Tarkista sitten sisäkanteen kiinnitetty purkuohje. Varmista, että laatikko on oikeassa asennossa, ja aseta laatikko varovasti vakaalle alustalle.
Avaa sisäkansi. Tartu EPS-vaahtomuovikokoonpanoon (aukkojen kautta) vetääksesi sen ulos laatikosta.
Poista esineet ylemmästä EPS-vaahtomuovista.
Poista ylempi EPS-vaahtomuovi. Sitten voit poistaa jalustan alemmasta EPS-vaahtomuovista.

Pakkauksen sisältö

Seuraavat tuotteet tulevat pakkauslaatikon mukana. Jos jokin niistä puuttuu, ota yhteyttä paikalliseen jälleenmyyjään.

Huomautus: Säilytä pakkauslaatikko ja pakkausmateriaalit näytön kuljetusta varten tulevaisuudessa.

Tuotteen yleiskatsaus

Etunäkymä

Virran merkkivalo
Ohjauspainike (Control button)

Takanäkymä

AC IN -liitäntä
Kensington-lukko
HDMI-portit (x2)
DisplayPort
Kuulokeliitäntä
USB 3.0 -portit (x2)
USB upstream -portti

ALOITTAMINEN

Jalustan asentaminen

Kohdista jalusta jalustan alla olevan ulokkeen kanssa. Kiinnitä sitten jalusta jalustaan. Kiristä ruuvi kiinnittääksesi näytön jalustan paikalleen.

Huomautus: Voit kiristää ruuvin joko kolikolla tai pienellä litteäpäisellä ruuvimeisselillä.
Nosta koottu jalusta ja pohja pystyasentoon ja aseta se pöydälle. Laske sitten jalustalevyä, jotta turvalevy vapautuu automaattisesti paikastaan.
Aseta näyttö pakkaustyynylle tai tasaiselle alustalle näyttö alaspäin. Revi EPE-pussi auki, asenna jalusta näytön takaosaan. Sitten voit ottaa näytön alemmasta EPS-vaahtomuovista pitämällä kiinni jalustan varresta. Nosta näyttö varovasti. Aseta se pystyyn pöydälle.

Näytön nostaminen

Ota näyttö ulos laatikosta pitämällä kiinni jalustan varresta. Nosta näyttö varovasti, käännä se ympäri ja aseta se pystyyn jalustalleen tasaiselle alustalle. Poista vaahtomuovikääre näytöstä.

Huomautus: Harkitse laatikon ja pakkauksen säilyttämistä varastossa tulevaa käyttöä varten, kun sinun on ehkä kuljetettava näyttöä. Sovitettu vaahtomuovipakkaus on ihanteellinen näytön suojaamiseen kuljetuksen aikana.

Katselukulman säätäminen

Huomautus: Pidä kiinni näytön jalustasta, jotta näyttö ei kaadu, kun teet säädön.

Kallistuskulman säätäminen

Kallista näyttöä eteen- tai taaksepäin haluttuun katselukulmaan (-5˚ - 20˚).

Näytön suunnan muuttaminen

Nosta näyttö korkeimpaan asentoon (130 mm).

Huomautus: Ennen korkeuden säätämistä varmista, että olet poistanut turvalevyn jalustasta.

Seinäkiinnikkeen asentaminen (valinnainen)

Käytä vain valmistajan suosittelemaa 100 x 100 mm:n seinäkiinnityssarjaa.

Aseta näyttö tasaiselle alustalle näyttö alaspäin.
Huomautus: Suosittelemme, että peität pöydän pinnan pehmeällä kankaalla, jotta näyttö ei vahingoitu.
Työnnä lukitusklipsit sisäänpäin irrottaaksesi jalustan näytöstä.
Vedä jalustaa hieman alas vapauttaaksesi koukut. Poista sitten jalusta.
Kiinnitä kiinnike näytön takana oleviin kiinnitysreikiin. Kiinnitä sitten kiinnike paikalleen ruuveilla.

Huomautus: Katso näytön seinälle asentamista seinäkiinnityssarjan asennusoppaasta.

Liitäntöjen tekeminen

Virtajohto
HDMI-kaapeli
DisplayPort-kaapeli
Kuulokekaapeli
USB-kaapeli
USB (A-uros - B-uros) -kaapeli

LAITTEEN KÄYTTÖ

Virran kytkeminen päälle/pois

Varmista, että virtakytkin AC-virtaliitännän vieressä on asennossa ON (päällä).

Virta päälle

Liitä virtajohdon toinen pää AC IN -liitäntään näytön takana.
Liitä virtajohdon toinen pää pistorasiaan.
Kytke näyttö päälle painamalla Control (Ohjaus) -painiketta. Virran merkkivalo palaa valkoisena, mikä osoittaa, että näyttö on käyttövalmis.

Virta pois

Sammuta näyttö painamalla Control (Ohjaus) -painiketta 2 sekunnin ajan.

Huomautus: Kun Main (Pää) -valikko tulee näkyviin näytölle, voit sammuttaa näytön myös siirtämällä Control (Ohjaus) -painiketta alas ().

Käyttömukavuussuositukset

Seuraavassa on joitain vinkkejä näytön mukavaan katseluun:

Näyttöjen optimaaliset katseluetäisyydet ovat noin 510 mm - 760 mm (20" - 30").
Yleinen ohje on sijoittaa näyttö siten, että näytön yläosa on silmiesi korkeudella tai hieman sen alapuolella, kun istut mukavasti.
Käytä riittävää valaistusta suorittamasi työn tyypille.
Pidä säännöllisiä ja tiheitä taukoja (vähintään 10 minuuttia) puolen tunnin välein.
Muista katsoa säännöllisesti pois näytöltäsi ja keskittyä kaukaiseen kohteeseen vähintään 20 sekunnin ajan taukojen aikana.
Silmäharjoitukset voivat auttaa vähentämään silmien rasitusta. Toista näitä harjoituksia usein:

katso ylös ja alas
pyöritä silmiäsi hitaasti
liikuta silmiäsi vinottain.

Tulolähteen valitseminen

Siirry Input (Tulo) -valikkoon siirtämällä Control (Ohjaus) -painiketta oikealle ().
Valitse haluamasi tulolähde siirtämällä Control (Ohjaus) -painiketta keskelle (). Vahvista sitten painamalla Control (Ohjaus) -painiketta.

TOIMINNOT

Pikanäppäin

Oletuksena Control-painikkeelle on määritetty tietty toiminto.

Huomautus: Jos haluat muuttaa esiasetettua pikanäppäintoimintoa, katso "Pikakytkin"-osiota.

Pääset pikanäppäintoimintoon seuraavasti:

Siirrä Control-painiketta ylös () päästäksesi Black Equalizer (Mustan tasaaja) -valikkoon.
Siirrä Control-painiketta ylös/alas () säätääksesi asetusta ja paina Control-painiketta vahvistaaksesi.
Siirrä Control-painiketta alas () päästäksesi Picture Mode (Kuvatila) -valikkoon.
Siirrä Control-painiketta keskelle () valitaksesi haluamasi vaihtoehdon ja paina Control-painiketta vahvistaaksesi.
Siirrä Control-painiketta vasemmalle () päästäksesi Volume (Äänenvoimakkuus) -valikkoon.
Siirrä Control-painiketta ylös/alas () säätääksesi kuulokkeiden äänenvoimakkuutta ja paina Control-painiketta vahvistaaksesi.
Siirrä Control-painiketta oikealle () päästäksesi Input (Tulo) -valikkoon. Katso "Tulolähteen valitseminen" -osiota.

Huomautus: Sulje valikko siirtämällä Control-painiketta vasemmalle ().

Toimintonäppäinopas

Paina Control-painiketta näyttääksesi päävalikon (Main menu).

Valitse sitten haluamasi toiminto Control-painikkeella ja määritä siihen liittyvät asetukset.

Dashboard

Kun Main (Pää) -valikko tulee näkyviin, siirrä Control-painiketta vasemmalle () päästäksesi Dashboard (Hallintapaneeli) -valikkoon.

Function (Toiminto): Ota toiminto käyttöön/poista se käytöstä. Kun toiminto on käytössä, voit valita haluamasi vaihtoehdot näytettäväksi näytöllä.
Dashboard Location (Hallintapaneelin sijainti): Määritä hallintapaneelin tietojen sijainti näytöllä.

Kun hallintapaneelin määritys on valmis, se siirtää järjestelmätiedot SOC:lle USB-portin kautta ja näyttää valittujen toimintojen arvon näytöllä.

Huomautus: Varmista, että USB-kaapeli on kytketty oikein näytön USB upstream -porttiin ja tietokoneen USB-porttiin.

Huomautus: "OSD Sidekick" -ohjelmiston asennus ja suoritus vaaditaan.

Peliapu

Kun Main (Pää) -valikko tulee näkyviin, siirrä Control-painiketta oikealle () päästäksesi Game Assist (Peliapu) -valikkoon.
Game INFO (Pelitiedot): Määritä FPS (First Person Shooting) -peliin liittyvät asetukset.
- Valitse Gaming Timer (Peliaikakello) valitaksesi lähtölaskentatilan. Poista tämä toiminto käytöstä asettamalla asetukseksi OFF (Pois).
- Valitse Gaming Counter (Pelilaskuri) tai Refresh Rate (Virkistystaajuus) ottaaksesi pelilaskurin tai reaaliaikaisen virkistystaajuuden asetuksen käyttöön/poistaaksesi sen käytöstä.
- Valitse Info Location (Tietojen sijainti) määrittääksesi näytöllä näytettävien tietojen sijainnin.
Crosshair (Ristikko): Valitse haluamasi ristikkotyyppi peliympäristöösi sopivaksi. Se helpottaa huomattavasti tähtäämistä.
Display Alignment (Näytön kohdistus): Kun toiminto on käytössä, se näyttää kohdistusviivat näytön neljällä sivulla, mikä on kätevä työkalu useiden näyttöjen täydelliseen kohdistamiseen.

Määritä laitteen asetukset

Kun Main (Päävalikko) -valikko tulee näyttöön, siirrä Control (Ohjaus)-painiketta ylöspäin () päästäksesi Settings (Asetukset) -valikkoon.

Huomautus: Käytä Control (Ohjaus)-painiketta navigoidaksesi valikossa ja tehdäksesi säätöjä.

Pelaaminen

Määritä peliin liittyvät asetukset.

Item (Kohde)	Description (Kuvaus)
Aim Stabilizer	Kun tämä toiminto on käytössä, se vähentää liike-epäterävyyttä nopeasti liikkuvissa peleissä. Huomautus: Tämä toiminto ei ole käytettävissä seuraavissa tilanteissa: kun taajuusasetus on alle 100 Hz. kun FreeSync-toiminto on aktivoitu.
Black Equalizer	Säädä mustien alueiden kirkkautta.
Super Resolution	Terävöitä matalaresoluutioisia kuvia.
Display Mode	Valitse näytön kuvasuhde. Full (Koko): Skaalaa tulokuva täyttämään näytön. Ihanteellinen 16:9-kuvasuhteen kuville. Aspect (Kuvasuhde): Näyttää tulokuvan ilman geometrista vääristymää täyttäen mahdollisimman suuren osan näytöstä. Huomautus: Tämä asetus ei ole yhteensopiva FreeSync- ja PIP/PBP-toimintojen kanssa.
Overdrive	Paranna LCD-näytön vasteaikaa.
FreeSync	Kun tämä toiminto on käytössä, se poistaa näytön viiveen ja repeilyn pelatessa pelejä.

Kuva

Määritä kuvaan liittyvät asetukset.

Item (Kohde)	Description (Kuvaus)
Standard (Vakio)	Asiakirjojen muokkaamiseen tai verkkosivujen selaamiseen.
FPS	FPS (First Person Shooting) -pelien pelaamiseen.
RTS/RPG	RTS (Real-Time Strategy) tai RPG (Role-Playing Game) -pelien pelaamiseen.
Movie (Elokuva)	Elokuvien katseluun.
Reader (Lukija)	Asiakirjojen tarkasteluun.
sRGB	Valokuvien ja grafiikan katseluun tietokoneella.
Custom 1 (Mukautettu 1)	Mukautetut kuva-asetukset.
Custom 2 (Mukautettu 2)	Mukautetut kuva-asetukset.
Custom 3 (Mukautettu 3)	Mukautetut kuva-asetukset.

Huomautus: Kuva-asetus "Standard" (Vakio), Low blue light (Matala sininen valo) "Level 10" (Taso 10) on optimoitu asetus, joka on TUV Low Blue Light -sertifikaatin mukainen.

Näyttö

Määritä näyttöön liittyvät asetukset.

Item (Kohde)	Description (Kuvaus)
Input (Tulo)	Valitse tulolähde.
Overclock	Ota käyttöön näytön korkeampi virkistystaajuus. Huomautus: Kun ylikellotus on käytössä, näytössä voi esiintyä välkyntää tai muita haittavaikutuksia, jotka voivat johtua järjestelmän kokoonpanosta ja mahdollisesti näytön paneelin teknisistä tiedoista. Tällaisia vaikutuksia voidaan vähentää asettamalla alhaisempi virkistystaajuus.
HDMI RGB PC Range	Valitse sopiva RGB-alueen asetus tai anna näytön havaita se automaattisesti. Huomautus: Tämä asetus on käytettävissä vain HDMI-tulolle.
Overscan	Kun tämä toiminto on käytössä, se suurentaa hieman tulokuvaa piilottaakseen kuvan uloimmat reunat.

Järjestelmä

Määritä järjestelmään liittyvät asetukset.

Item (Kohde)	Description (Kuvaus)
Audio	Määritä kuulokkeiden asetukset. Volume (Äänenvoimakkuus): Säädä äänenvoimakkuutta. Mute (Mykistys): Ota mykistystoiminto käyttöön/poista se käytöstä.
OSD Settings (OSD-asetukset)	Määritä näytön (OSD) valikkoon liittyvät asetukset. Display Time (Näyttöaika): Aseta aika, jonka OSD-valikko pysyy näytöllä. OSD Transparency (OSD:n läpinäkyvyys): Säädä OSD-valikon läpinäkyvyyttä.
	OSD Lock (OSD-lukitus): Kun tämä toiminto on käytössä, OSD-asetusten säätäminen ei ole sallittua. Huomautus: Poistaaksesi OSD-lukitustoiminnon käytöstä, paina Control (Ohjaus)-näppäintä. Kun viesti tulee näyttöön, valitse Yes (Kyllä) vahvistaaksesi.
Quick Switch (Pikakytkin)	Määritä pikanäppäinten toiminnot. Käytettävissä olevat vaihtoehdot: Aim Stabilizer, Black Equalizer, Low Blue Light (Matala sininen valo), Volume (Äänenvoimakkuus), Input (Tulo), Contrast (Kontrasti), Brightness (Kirkkaus) ja Picture Mode (Kuvatila). Pikanäppäinten oletusasetukset ovat seuraavat: Up (Ylös) (): Black Equalizer Down (Alas) (): Picture Mode (Kuvatila) Right (Oikea) (): Input (Tulo) Left (Vasen) ( ): Volume (Äänenvoimakkuus)
Other Settings (Muut asetukset)	Resolution Notice (Resoluutioilmoitus): Kun tämä toiminto on käytössä, nykyinen resoluutioviesti tulee näyttöön, kun näyttö vaihtaa toiseen tulolähteeseen. Input Auto Switch (Tulon automaattinen vaihto): Kun tämä toiminto on käytössä, se vaihtaa automaattisesti käytettävissä olevaan tulolähteeseen. Auto Power Off (Automaattinen virrankatkaisu): Kun tämä toiminto on käytössä, näyttö sammuu automaattisesti tietyn ajan kuluttua.
	DisplayPort Ver.: Aseta DisplayPort-versio 1.1, 1.2 Huomautus: Varmista, että määrität tämän asetuksen näytönohjaimesi tukeman DisplayPort-version perusteella.

Kieli

Item (Kohde)	Description (Kuvaus)
Language (Kieli)	Valitse käytettävissä oleva kieli OSD-valikolle.

Tallenna asetukset

Tallenna kaikki tiedot.

Item (Kohde)	Description (Kuvaus)
Setting1 (Asetus 1)	Valinnan jälkeen pelaajalle tulee näkyviin Tallenna ja lataa -valikko.
Setting2 (Asetus 2)	Valinnan jälkeen pelaajalle tulee näkyviin Tallenna ja lataa -valikko.
Setting3 (Asetus 3)	Valinnan jälkeen pelaajalle tulee näkyviin Tallenna ja lataa -valikko.

Palauta kaikki

Palauta näytön tehdasasetukset.

Tekniset tiedot

Kohde	Tekniset tiedot
Paneelin koko	27 tuumaa
Kuvasuhde	16:9
Resoluutio	1920 x 1080
Virkistystaajuus	165Hz
LED-ikä	30000 tuntia (min.)
Pikselikoko	0.3114(H) x 0.3114(V)
Vasteaika	1ms MPRT
Kirkkaus	250 nitiä (tyyp.) / 200 nitiä (min.)
Kontrastisuhde	3000:1 (tyyp.)
Värin syvyys	16.7M (8Bit)
Aktiivinen näyttöalue	597.888(H) x 336.312(V)
Katselukulma	178°(H)/178°(V)
Taajuus	48~165Hz
Tulo/lähtöliitännät	2x HDMI 2.0 1x DP 1.2 1x kuulokeliitäntä (Headphone) 2x USB 3.0 (downstream) with BC 1.2 charging capability 5V/1.5A 1x USB upstream
Virtalähde	AC 100 ~ 240V at 50/60Hz
Virrankulutus	Päällä (On): 55W (Max.) Valmiustila (Standby): 0.3W Pois päältä (Off): 0.2W
Mitat (L x K x S)	610.3 x 531 x 203 mm (jalustan kanssa)
Paino	6.39 kg (Netto)
Lämpötila-alue (käyttö)	0°C - 40°C

Huomautus: Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Tuetut ajoitusluettelot

Portti	FHD	Portti	FHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1280x720@144Hz		1280x720@144Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@144Hz
			1920x1080@165Hz

Vianmääritys

Ongelma	Mahdolliset ratkaisut
Ei virtaa	Varmista, että virtajohto on kunnolla kiinni virtalähteessä ja näytössä. Tarkista, että johto ja pistoke eivät ole rikki. Varmista, että näyttö on päällä.
Näytölle ei tule kuvaa	Varmista, että näyttö ja tietokone ovat kunnolla yhdistetty ja että molemmat laitteet ovat päällä. Varmista, että olet valinnut oikean tulolähteen.
Kuva ei täytä koko näyttöä	Kokeile eri Näyttötilaa (kuvasuhde).
Värit ovat vääristyneet	Varmista, että tulosignaalin kaapeli on kunnolla kiinni. Määritä kuvaan liittyvät asetukset. Katso "Kuva"-osiota.
Ei ääntä tai äänenvoimakkuus on alhainen	Varmista, että kuulokekaapeli on kunnolla kiinni. Säädä äänenvoimakkuutta. Tarkista Äänilähde -asetus. Säädä tietokoneesi ääniasetuksia.

Huomautus: Jos ongelma jatkuu, ota yhteyttä asiakaspalveluumme saadaksesi lisäapua.

Perushoito

Kun näyttö likaantuu, puhdista se seuraavasti:

Pyyhi näyttö pehmeällä, nukkaamattomalla liinalla poistaaksesi mahdolliset pölyjäämät.
Suihkuta tai levitä puhdistusnestettä pehmeälle liinalle. Pyyhi sitten näyttö varovasti kostealla liinalla.

Huomautus:

Varmista, että liina on kostea, mutta ei märkä.
Vältä liiallista painetta näytön pyyhkimisen aikana.
Happamat tai hankaavat puhdistusaineet voivat vahingoittaa näyttöä.

Huomautuksia USB-latauksesta

Seuraavat laitteet eivät ole yhteensopivia BC 1.2:n CDP-tilan kanssa. Kun keskitin on yhdistetty tietokoneeseen, näitä laitteita ei voi ladata USB-kaapelilla.

Valmistaja	Laite	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

TURVALLISUUSTIEDOT

Lue seuraavat Turvallisuusohjeet ennen näytön käyttöä.

Käytä vain näytön mukana toimitettuja tai valmistajan suosittelemia lisävarusteita.
Pidä tuotteen muovipakkauspaussi paikassa, johon lapset eivät pääse.
Ennen kuin liität näytön pistorasiaan, varmista, että virtajohdon jännite on yhteensopiva sen maan sähkömääritysten kanssa, jossa olet.
Virtajohdon pistoke on liitettävä oikein johdotettuun ja maadoitettuun pistorasiaan.
Älä koske pistokkeeseen märillä käsillä, sillä se voi helposti aiheuttaa sähköiskun.
Sijoita näyttö vakaaseen ja hyvin ilmastoituun paikkaan.
Älä sijoita näyttöä lähelle lämmönlähteitä, kuten sähköpattereita tai suoraa auringonvaloa.
Näytön reiät tai aukot on tarkoitettu ilmanvaihtoon. Älä peitä tai tuki tuuletusaukkoja millään esineillä.
Älä käytä näyttöä veden, juomien tai minkäänlaisten nesteiden lähellä. Jos näin ei tehdä, se voi aiheuttaa sähköiskun tai vahingoittaa näyttöä.
Muista irrottaa näyttö pistorasiasta ennen puhdistusta.
Koska näytön pinta naarmuuntuu helposti, vältä koskettamasta pintaa kovilla tai terävillä esineillä.
Käytä pehmeää, nukkaamatonta liinaa paperipyyhkeen sijasta näytön pyyhkimiseen. Voit käyttää lasinpuhdistusainetta näytön puhdistamiseen tarvittaessa. Älä kuitenkaan koskaan suihkuta puhdistusainetta suoraan näytölle.
Irrota virtajohto, jos näyttöä ei käytetä pitkään aikaan.
Älä yritä purkaa tai korjata näyttöä itse.

GIGABYTE-palvelutiedot

Lisätietoja palveluista on GIGABYTE:n virallisella verkkosivustolla: https://www.gigabyte.com/

Tekijänoikeus

Tässä oppaassa mainitut tavaramerkit on laillisesti rekisteröity niiden omistajille.

Vastuuvapauslauseke

Tämän oppaan tiedot on suojattu tekijänoikeuslailla, ja ne ovat GIGABYTE:n omaisuutta.

GIGABYTE voi muuttaa tämän oppaan teknisiä tietoja ja ominaisuuksia ilman ennakkoilmoitusta.

Mitään tämän oppaan osaa ei saa jäljentää, kopioida, kääntää, lähettää tai julkaista missään muodossa tai millään tavalla ilman GIGABYTE:n etukäteen antamaa kirjallista lupaa.
