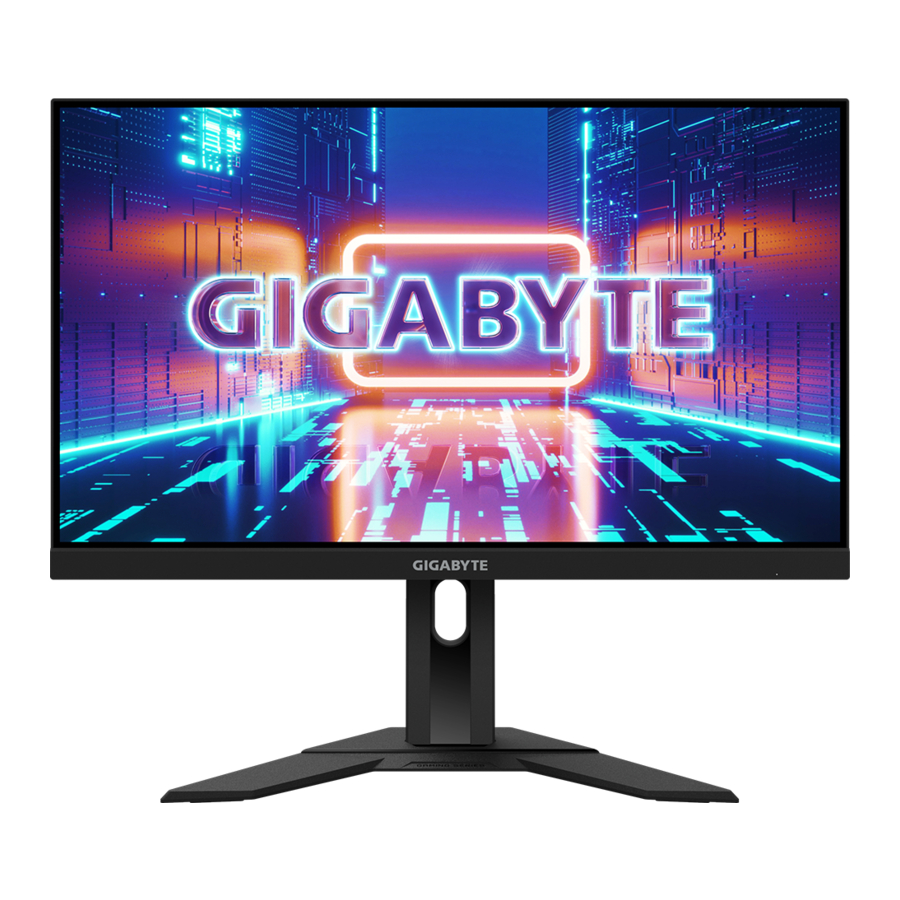

GIGABYTE G24F - pelinäytön käyttöohje

Sisältö

1 JOHDANTO
2 ALOITTAMINEN
3 LAITTEEN KÄYTTÖ
4 TOIMINNOT
- 4.1 Pikavalikko
- 4.2 Laitteen asetusten määrittäminen
5 Tekniset tiedot
6 Tuettujen ajoitusten luettelo
7 Vianmääritys
8 Perushoito
9 Huomautuksia USB-latauksesta
10 Turvallisuusvarotoimet
11 GIGABYTE-palvelutiedot
12 Viitteet
13 Lataa käyttöohje
14 Muilla kielillä

JOHDANTO

Pakkauksen purkaminen

Avaa pakkauslaatikon yläkansi. Tarkista sitten sisäkanteen kiinnitetty purkutarra.
Varmista, että laatikko on oikeassa asennossa, ja aseta laatikko varovasti vakaalle alustalle.
Avaa sisäkansi.
Tartu EPS-vaahtomuovikokoonpanoon (aukkojen kautta) vetääksesi sen ulos laatikosta.
Poista esineet ylemmästä EPS-vaahtomuovista.
Poista ylempi EPS-vaahtomuovi. Tämän jälkeen voit poistaa näytön alemmasta EPS-vaahtomuovista.

Pakkauksen sisältö

Seuraavat tuotteet sisältyvät pakkauslaatikkoon. Jos jokin niistä puuttuu, ota yhteyttä paikalliseen jälleenmyyjään.

Huomautus: Säilytä pakkauslaatikko ja pakkausmateriaalit näytön kuljettamista varten tulevaisuudessa.

Tuotteen yleiskatsaus

Etunäkymä

Virran merkkivalo

Takanäkymä

Ohjauspainike
Kensington-lukko
DisplayPort
HDMI-portit (x2)
Kuulokeliitäntä
USB-lähetysportti
USB 3.0 -portit (x2)
AC IN -liitäntä

Huomautus:

HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

ALOITTAMINEN

Näytön jalustan asentaminen

Aseta näyttö alemmalle EPS-vaahtomuoville näyttö alaspäin.
Kohdista ja liu'uta jalustan ylemmät koukut näytön takana oleviin asennuspaikkoihin. Työnnä lukitussalpaa eteenpäin ja vapauta se sitten kiinnittääksesi jalustan alemmat koukut näytön takana oleviin asennuspaikkoihin.
Kohdista näytön jalusta jalustan alla olevan pidikkeen kanssa. Kiinnitä sitten jalusta jalustaan.
Nosta ruuvirengasta ja kierrä sitä myötäpäivään kiinnittääksesi näytön jalustan paikalleen.
Nosta näyttö pystyasentoon ja aseta se pöydälle.

Katselukulman säätäminen

Huomautus: Pidä näytön jalustasta kiinni, jotta näyttö ei kaadu, kun teet säätöjä.

Kallistuskulman säätäminen

Kallista näyttöä eteen- tai taaksepäin haluttuun katselukulmaan (5–20 ˚).

Näytön korkeuden säätäminen

Laske tai nosta näyttö haluttuun korkeuteen (0–130 mm).

Seinäkiinnikkeen asentaminen (valinnainen)

Käytä vain valmistajan suosittelemaa 100 x 100 mm:n seinäkiinnityssarjaa.

Aseta näyttö alemmalle EPS-vaahtomuoville näyttö alaspäin.
Työnnä lukitussalpaa eteenpäin ja liu'uta jalustaa taaksepäin vapauttaaksesi ylemmät koukut näytön takana olevista asennuspaikoista. Irrota sitten jalusta.
Kiinnitä asennuskiinnike näytön takana oleviin asennusreikiin. Käytä sitten ruuveja kiinnittääksesi kiinnike paikalleen.

Huomautus: Katso näytön seinälle kiinnittämistä seinäkiinnityssarjan asennusoppaasta.

Liitäntöjen luominen

DisplayPort-kaapeli
HDMI-kaapeli
Kuulokekaapeli
USB-kaapeli (A-uros–B-uros)
USB-kaapeli
Virtajohto

LAITTEEN KÄYTTÖ

Virran kytkeminen päälle/pois

Virta päälle

Liitä virtajohdon toinen pää näytön takana olevaan AC IN -liitäntään.
Liitä virtajohdon toinen pää pistorasiaan.
Kytke näyttö päälle painamalla ohjauspainiketta. Virran merkkivalo syttyy valkoisena osoittaen, että näyttö on käyttövalmis.

Huomautus: Jos signaalia ei ole, näytössä näkyy jonkin aikaa Ei signaalia -ilmoitus. Tämän jälkeen näyttö siirtyy virransäästötilaan ja virran merkkivalo palaa valkoisena ja alkaa vilkkua yhden sekunnin välein.

Virta pois

Sammuta näyttö painamalla ohjauspainiketta 2 sekunnin ajan.

Huomautus: Kun Päävalikko (Main) tulee näkyviin näytölle, voit sammuttaa näytön myös siirtämällä ohjauspainiketta alas ( ).

Käyttömukavuussuositukset

Seuraavassa on joitain vinkkejä näytön mukavaan katseluun:

Näyttöjen optimaalinen katseluetäisyys on noin 510–760 mm (20–30 tuumaa).
Yleinen ohje on sijoittaa näyttö siten, että näytön yläosa on samalla tasolla tai hieman alempana kuin silmäsi, kun istut mukavasti.
Käytä riittävää valaistusta suoritettavan työn tyypin mukaan.
Pidä säännöllisiä ja usein toistuvia taukoja (vähintään 10 minuuttia) 30 minuutin välein.
Varmista, että katsot säännöllisesti pois näytöltäsi ja kohdistat katseesi kaukaiseen esineeseen vähintään 20 sekunnin ajan taukojen aikana.
Silmien harjoittaminen voi auttaa vähentämään silmien rasitusta. Toista näitä harjoituksia usein:

katso ylös ja alas
pyöritä silmiäsi hitaasti
liikuta silmiäsi diagonaalisesti.

Tulolähteen valitseminen

Siirry ohjauspainiketta oikealle () päästäksesi Tulolähde (Input) -valikkoon.
Valitse haluamasi tulolähde siirtämällä ohjauspainiketta ylös/alas ( ). Vahvista sitten painamalla ohjauspainiketta.

TOIMINNOT

Pikanäppäin

Oletusarvoisesti Control-painikkeelle on määritetty tietty toiminto.

Huomautus: Jos haluat muuttaa pikanäppäimen esiasetettua toimintoa, katso "Pikakytkin" -osiota.

Pikanäppäintoiminnon käyttäminen:

Siirrä Control-painiketta ylös () päästäksesi Black Equalizer -valikkoon.
Siirrä Control-painiketta ylös/alas ( ) säätääksesi asetusta ja paina Control-painiketta vahvistaaksesi.
Siirrä Control-painiketta alas () päästäksesi Picture Mode -valikkoon.
Siirrä Control-painiketta ylös/alas () valitaksesi haluamasi vaihtoehdon ja paina Control-painiketta vahvistaaksesi.
Siirrä Control-painiketta vasemmalle () päästäksesi Volume -valikkoon.
Siirrä Control-painiketta ylös/alas () säätääksesi kuulokkeiden äänenvoimakkuutta ja paina Control-painiketta vahvistaaksesi.
Siirrä Control-painiketta oikealle ( ) päästäksesi Input -valikkoon.
Katso "Tulolähteen valitseminen" -osiota.

Huomautus: Sulje valikko siirtämällä Control-painiketta vasemmalle ( ).

Toimintonäppäimen opas

Paina Control-painiketta näyttääksesi Main-valikon.

Valitse sitten haluamasi toiminto Control-painikkeella ja määritä siihen liittyvät asetukset.

Kojelauta

Kun Main-valikko tulee näkyviin, siirrä Control-painiketta vasemmalle ( ) päästäksesi Kojelauta-valikkoon.

Function: Ota toiminto käyttöön/poista se käytöstä. Kun toiminto on käytössä, voit valita haluamasi vaihtoehdot näytettäväksi näytöllä.
Dashboard Location: Määritä Kojelauta-tiedon sijainti, joka näytetään näytöllä.

Kun Kojelaudan määritys on valmis, se siirtää järjestelmätiedot SOC:lle USB-portin kautta ja näyttää valitun toiminnon arvon näytöllä.

Huomautus: Varmista, että USB-kaapeli on kytketty oikein näytön USB upstream -porttiin ja tietokoneen USB-porttiin.

Peliapu

Kun Main-valikko tulee näkyviin, siirrä Control-painiketta oikealle () päästäksesi Game Assist -valikkoon.

Game Info: Määritä FPS (First Person Shooting) -peliin liittyvät asetukset.
- Valitse Gaming Timer valitaksesi lähtölaskentatilan. Poista tämä toiminto käytöstä asettamalla asetukseksi OFF (POIS).
- Valitse Gaming Counter tai Refresh Rate ottaaksesi pelilaskurin tai reaaliaikaisen virkistystaajuuden asetuksen käyttöön/pois käytöstä.
- Valitse Info Location määrittääksesi näytöllä näytettävän tiedon sijainnin.

Crosshair: Valitse haluamasi tähtäintyyppi pelityyliisi sopivaksi. Se helpottaa huomattavasti tähtäämistä.
Display Alignment: Kun toiminto on käytössä, se näyttää kohdistusviivat näytön neljällä sivulla, mikä tarjoaa kätevän työkalun useiden näyttöjen täydelliseen kohdistamiseen.

Laitteen asetusten määrittäminen

Kun Main (päävalikko) tulee näkyviin, siirry Control (ohjaus) -painikkeella ylös () ja siirry Settings (asetukset) -valikkoon.

Huomaa: Käytä Control (ohjaus) -painiketta valikossa navigointiin ja säätöjen tekemiseen.

Pelaaminen

Määritä peliin liittyvät asetukset.

Kohde	Kuvaus
Aim Stabilizer	Kun tämä toiminto on käytössä, se vähentää liikesumennusta nopealiikkeisissä peleissä. Huomaa: Tämä toiminto ei ole käytettävissä seuraavissa tilanteissa: kun taajuus on alle 100 Hz. kun FreeSync Premium -toiminto on aktivoitu.
Black Equalizer	Säädä mustien alueiden kirkkautta.
Super Resolution	Teroita matalaresoluutioisia kuvia.
Display Mode	Valitse näytön kuvasuhde. Full (täysi): Skaalaa tulokuvan täyttämään näytön. Ihanteellinen 16:9-kuvasuhteen kuville. Aspect (kuvasuhde): Näyttää tulokuvan ilman geometrista vääristymää ja täyttää mahdollisimman suuren osan näytöstä.
Overdrive	Paranna LCD-näytön vasteaikaa.
FreeSync Premium	Kun tämä toiminto on käytössä, se poistaa näytön viiveen ja repeilyn pelatessa pelejä.

Kuva

Määritä kuvaan liittyvät asetukset.

Valitse yksi esiasetetuista kuvatiloista.

Standard (vakio): Asiakirjojen muokkaamiseen tai verkkosivujen selaamiseen.
FPS: FPS (First Person Shooting) -pelien pelaamiseen.
RTS/RPG: RTS (Real-Time Strategy) tai RPG (Role-Playing Game) -pelien pelaamiseen.
Movie (elokuva): Elokuvien katseluun.
Reader (lukija): Asiakirjojen tarkasteluun.
sRGB: Valokuvien ja grafiikan katseluun tietokoneella.
Custom 1 (mukautettu 1): Mukautetut kuvatila-asetukset.
Custom 2 (mukautettu 2): Mukautetut kuvatila-asetukset.
Custom 3 (mukautettu 3): Mukautetut kuvatila-asetukset.

Sitten voit määrittää seuraavat kuva-asetukset.

Kohde	Kuvaus
Brightness (kirkkaus)	Säädä kuvan kirkkautta.
Contrast (kontrasti)	Säädä kuvan kontrastia.
Color Vibrance (värin eloisuus)	Säädä himmeämpien värien voimakkuutta.
Sharpness (terävyys)	Säädä kuvan terävyyttä.
Gamma	Säädä luminanssin keskitasoa.
Color Temperature (värilämpötila)	Valitse värilämpötila. Huomaa: Valitse User Define (käyttäjän määrittämä) mukauttaaksesi värilämpötilaa säätämällä punaista (R), vihreää (G) tai sinistä (B) tasoa mieltymystesi mukaan.
Low Blue Light (matala sininen valo)	Vähennä sinisen valon määrää näytöltä. Level 0 (taso 0): Ei muutosta. Level 1~10 (tasot 1~10): Mitä korkeampi taso, sitä enemmän sinistä valoa vähennetään. Huomaa: Taso 10 on optimoitu asetus. Se on TUV Low Blue Light -sertifioinnin mukainen.
DCR	Säädä kuvan mustan tasoa optimaalisen kontrastin saavuttamiseksi.
Senseye Demo	Jaa näyttö kahteen osaan (2 ikkunaa). Valitun tilan kuva oletusasetuksineen näkyy vasemmassa ikkunassa ja säädetty kuva uusilla asetuksilla oikeassa ikkunassa.
Reset Picture (palauta kuva)	Palauta kaikki Picture (kuva) -asetukset oletusasetuksiin.

Näyttö

Määritä näyttöön liittyvät asetukset.

Kohde	Kuvaus
Input (tulo)	Valitse tulolähde.
Overclock	Ota käyttöön näytön korkeamman virkistystaajuuden käyttämiseksi. Huomaa: Kun ylikellotus on käytössä, näytössä saattaa esiintyä välkyntää tai muita haitallisia vaikutuksia, jotka voivat johtua järjestelmän kokonaiskokoonpanosta ja mahdollisesti näytön paneelin teknisistä tiedoista. Tällaisia vaikutuksia on mahdollista vähentää asettamalla alhaisempi virkistystaajuus.
HDMI RGB PC Range	Valitse sopiva RGB-alueen asetus tai anna näytön havaita se automaattisesti. Huomaa: Tämä asetus on käytettävissä vain HDMI-tulolle.
Overscan	Kun tämä toiminto on käytössä, se suurentaa hieman tulokuvaa piilottaakseen kuvan uloimmat reunat. Huomaa: Tämä asetus on käytettävissä vain HDMI-tulolle.

Järjestelmä

Määritä järjestelmään liittyvät asetukset.

Kohde	Kuvaus
Audio	Määritä ääniasetukset. Volume (äänenvoimakkuus): Säädä äänenvoimakkuutta. Mute (mykistys): Ota mykistystoiminto käyttöön/poista se käytöstä.
OSD Settings (OSD-asetukset)	Määritä näytöllä näkyvän (OSD) valikon asetukset. Display Time (näyttöaika): Aseta aika, jonka OSD-valikko pysyy näytössä. OSD Transparency (OSD-läpinäkyvyys): Säädä OSD-valikon läpinäkyvyyttä. OSD Lock (OSD-lukitus): Kun tämä toiminto on käytössä, OSD-säätö ei ole sallittu. Huomaa: Poista OSD-lukitustoiminto käytöstä painamalla Control (ohjaus) -näppäintä. Kun viesti tulee näkyviin, valitse Yes (kyllä) vahvistaaksesi.
Quick Switch	Määritä pikanäppäinten toiminnot. Käytettävissä olevat vaihtoehdot: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness ja Picture Mode. Pikanäppäinten oletusasetukset ovat seuraavat: Up (ylös) ( ): Black Equalizer Down (alas) ( ): Picture Mode Right (oikea) ( ): Input Left (vasen) ( ): Volume
Other Settings (muut asetukset)	Resolution Notice (resoluutiovaroitus): Kun tämä toiminto on käytössä, suositeltu resoluutioviesti tulee näkyviin, kun näyttö siirtyy toiseen tulolähteeseen. Input Auto Switch (tulon automaattinen vaihto): Kun tämä toiminto on käytössä, se vaihtaa automaattisesti käytettävissä olevaan tulolähteeseen. Auto Power OFF (automaattinen virrankatkaisu): Kun tämä toiminto on käytössä, näyttö sammuu automaattisesti tietyn ajan kuluttua. DisplayPort Ver.: Aseta DisplayPort-versio 1.1:ksi tai 1.2:ksi. Huomaa: Varmista, että määrität tämän asetuksen näytönohjaimesi tukeman DisplayPort-version perusteella.

Kieli

Valitse käytettävissä oleva kieli OSD-valikolle.
Kieli

Tallenna asetukset

Aseta henkilökohtaiset OSD-määritykset asetukselle Setting1, Setting2 tai Setting3.

Kohde	Kuvaus
Save (tallenna)	Tallenna mukautetut asetukset.
Load (lataa)	Lataa tallennetut asetukset.

Palauta kaikki

Palauta näytön tehdasasetukset.

Tekniset tiedot

Kohde	Tekniset tiedot
Paneelin koko	24 tuumaa
Kuvasuhde	16:9
Resoluutio	1920 x 1080
Virkistystaajuus	165 Hz
LED-käyttöikä	30 000 tuntia
Pikselikoko	0,2745(H) x 0,2745(V)
Kirkkaus	300 nitiä (tyyp.)
Kontrastisuhde	1000:1 (tyyp.)
Dynaaminen kontrastisuhde	12M:1 (tyyp.)
Värin syvyys	16,7 M
Aktiivinen näyttöalue	527,04(H) x 296,46(V)
Katselukulma	178°(H) / 178°(V)
Taajuus	48 ~ 165 Hz
Tulo-/lähtöliitännät	2x HDMI 2.0 1x DP1.2 1x kuulokeliitäntä 1x USB upstream 2x USB 3.0 (downstream) BC 1.2 -latausominaisuudella 5 V / 1,5 A
Virtalähde	AC 100–240 V taajuudella 50/60 Hz
Virrankulutus	Päällä: 48 W (maks.) Valmiustila: < 0,5 W Pois päältä: < 0,3 W
Mitat (L x K x S)	541 x 519,3 x 136,75 mm (jalustan kanssa)
Paino	5,3 ±0,5 kg (jalustan kanssa) 3,6 ±0,5 kg (ilman jalustaa)
Lämpötila-alue (käyttö)	0–40 °C

Huomautus: Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Tuettujen ajoitusten luettelo

Ajoitusluettelo	HDMI	DisplayPort
640x480@60Hz	V	V
640x480@75Hz	V	V
720x480@60Hz	V	V
800x600@60Hz	V	V
800x600@75Hz	V	V
1024x768@60Hz	V	V
1024x768@75Hz	V	V
1280x720@60Hz	V	V
1280x720@120Hz	V	V
1920x1080@60Hz	V	V
1920x1080@120Hz	V	V
1920x1080@144Hz	V	V
1920x1080@165Hz	V	V

Vianmääritys

Ongelma	Mahdolliset ratkaisut
Ei virtaa	Varmista, että virtajohto on kytketty kunnolla virtalähteeseen ja näyttöön. Tarkista, että johto ja pistoke eivät ole rikki. Varmista, että näyttö on päällä.
Näyttöön ei tule kuvaa	Varmista, että näyttö ja tietokone on kytketty kunnolla ja että molemmat laitteet ovat päällä. Varmista, että olet valinnut oikean tulolähteen. Säädä Brightness (kirkkaus) ja Contrast (kontrasti) -asetuksia.
Kuva ei täytä koko näyttöä	Kokeile eri Display Mode (näyttötila) (kuvasuhde) -asetuksia.
Värit ovat vääristyneet	Varmista, että tulosignaalin johto on kytketty kunnolla. Määritä kuvaan liittyvät asetukset. Katso "Kuva"-osiota.
Ei ääntä tai äänenvoimakkuus on alhainen	Varmista, että kuulokeliitäntä on kytketty kunnolla. Säädä äänenvoimakkuutta. Säädä tietokoneen ääniasetuksia.

Huomautus: Jos ongelma jatkuu, ota yhteyttä asiakaspalveluumme saadaksesi lisäapua.

Perushoito

Kun näyttö likaantuu, puhdista se seuraavasti:

Pyyhi näyttö pehmeällä, nukkaamattomalla liinalla poistaaksesi pölyjäämät.
Suihkuta tai levitä puhdistusnestettä pehmeälle liinalle. Pyyhi sitten näyttö varovasti kostealla liinalla.

Huomautus:

Varmista, että liina on kostea, mutta ei märkä.
Vältä liiallista paineen kohdistamista näyttöön pyyhittäessä.
Happamat tai hankaavat puhdistusaineet voivat vahingoittaa näyttöä.

Huomautuksia USB-latauksesta

Seuraavat laitteet eivät ole yhteensopivia CDP-tilan BC 1.2:n kanssa. Kun keskitin on yhdistetty tietokoneeseen, näitä laitteita ei voi ladata USB-johdolla.

Valmistaja	Laite	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Turvallisuusvarotoimet

Lue seuraavat turvallisuusvarotoimet ennen näytön käyttöä.

Käytä vain näytön mukana toimitettuja tai valmistajan suosittelemia lisävarusteita.
Pidä tuotteen muovinen pakkauspussi paikassa, johon lapset eivät pääse.
Ennen kuin liität näytön pistorasiaan, varmista, että virtajohdon jännite on yhteensopiva sen maan tehomääritysten kanssa, jossa olet.
Virtajohdon pistoke on kytkettävä oikein johdotettuun ja maadoitettuun pistorasiaan.
Älä koske pistokkeeseen märillä käsillä, koska se voi helposti aiheuttaa sähköiskun.
Sijoita näyttö vakaaseen ja hyvin ilmastoituun paikkaan.
Älä sijoita näyttöä lämmönlähteiden, kuten sähköpattereiden tai suoran auringonvalon, lähelle.
Näytön reiät tai aukot ovat ilmanvaihtoa varten. Älä peitä tai tuki tuuletusaukkoja millään esineillä.
Älä käytä näyttöä veden, juomien tai kaikenlaisten nesteiden lähellä. Jos näin ei tehdä, seurauksena voi olla sähköisku tai näytön vaurioituminen.
Muista irrottaa näyttö pistorasiasta ennen puhdistusta.
Koska näytön pinta naarmuuntuu helposti, vältä pinnan koskettamista kovilla tai terävillä esineillä.
Käytä näytön pyyhkimiseen pehmeää, nukkaamatonta liinaa paperipyyhkeen sijaan. Voit puhdistaa näytön lasinpuhdistusaineella tarvittaessa. Älä kuitenkaan koskaan suihkuta puhdistusainetta suoraan näytölle.
Irrota virtajohto, jos näyttöä ei käytetä pitkään aikaan.
Älä yritä purkaa tai korjata näyttöä itse.
