GIGABYTE G24F - Руководство пользователя игрового монитора

Содержание

1 ВВЕДЕНИЕ
2 НАЧАЛО РАБОТЫ
3 ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА
4 ОПЕРАЦИИ
- 4.1 Быстрое меню
- 4.2 Настройка параметров устройства
5 Характеристики
6 Список поддерживаемых таймингов
7 Поиск и устранение неисправностей
8 Основной уход
9 Примечания о зарядке через USB
10 Меры предосторожности
11 Информация о сервисе GIGABYTE
12 Ссылки
13 Скачать инструкцию
14 На других языках

ВВЕДЕНИЕ

Распаковка

Откройте верхнюю крышку упаковочной коробки. Затем осмотрите этикетку распаковки, прикрепленную к внутренней крышке.
Убедившись, что коробка находится в правильной ориентации, аккуратно положите ее на устойчивую поверхность.
Откройте внутреннюю крышку.
Возьмитесь за пенопластовую конструкцию EPS (через отверстия), чтобы вытащить ее из коробки.
Извлеките предметы из верхнего пенопласта EPS.
Уберите верхний пенопласт EPS. Затем вы можете извлечь монитор из нижнего пенопласта EPS.

Комплектация

В комплект поставки входят следующие предметы. Если чего-то не хватает, обратитесь к местному дилеру.

warning Примечание: Пожалуйста, сохраните упаковочную коробку и упаковочные материалы для будущей транспортировки монитора.

Обзор продукта

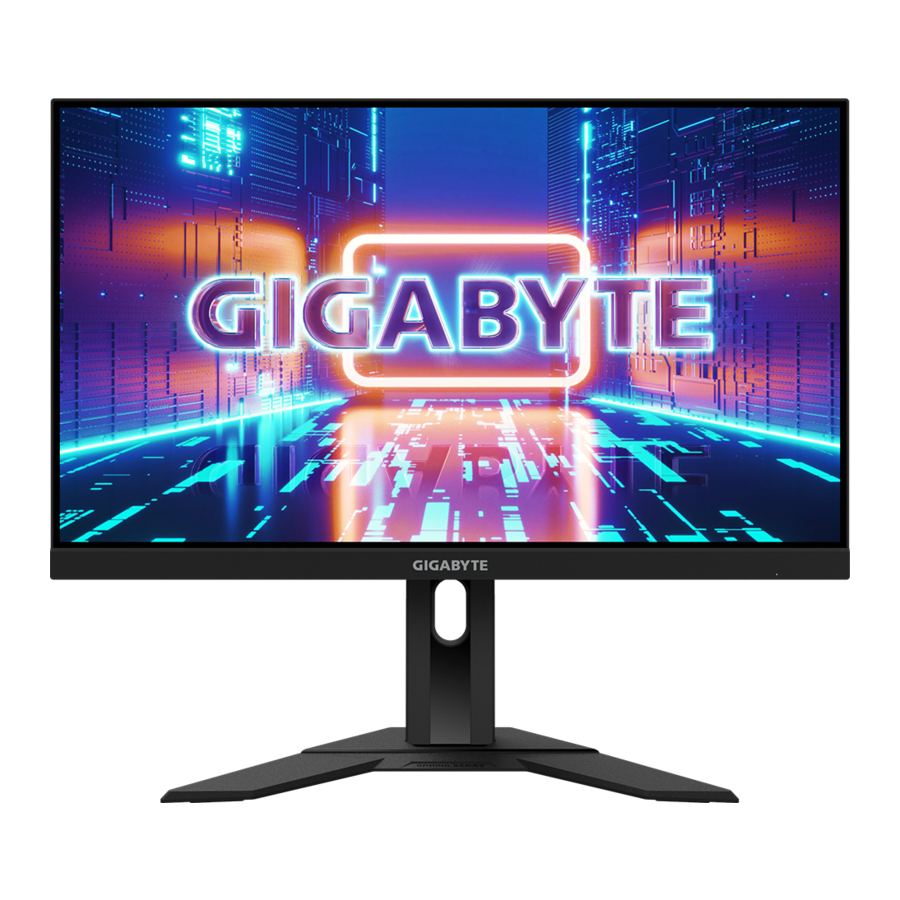

Вид спереди

Светодиодный индикатор питания

Вид сзади

Кнопка управления
Замок Kensington
DisplayPort
Порты HDMI (x2)
Разъем для наушников
Порт USB upstream
Порты USB 3.0 (x2)
Разъем AC IN

warning Примечание:

HDMI, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC.

НАЧАЛО РАБОТЫ

Установка подставки монитора

Поместите монитор на нижний пенопласт EPS экраном вниз.
Совместите и вставьте верхние крючки на подставке в монтажные отверстия на задней панели монитора. Нажмите на фиксирующую защелку вперед, а затем отпустите, чтобы закрепить нижние крючки на подставке в монтажных отверстиях на задней панели монитора.
Совместите основание монитора со стойкой под подставкой. Затем прикрепите основание к подставке.
Поднимите винтовое кольцо и поверните его по часовой стрелке, чтобы зафиксировать основание монитора на месте.
Поднимите монитор в вертикальное положение и поставьте его на стол.

Регулировка угла обзора

warning Примечание: Держите основание монитора, чтобы экран не опрокинулся при регулировке.

Регулировка угла наклона

Наклоните экран вперед или назад до желаемого угла обзора (от 5˚ до 20˚).

Регулировка высоты экрана

Опустите или поднимите экран до желаемой высоты (от 0 до 130 мм).

Установка настенного кронштейна (опционально)

Используйте только настенный комплект 100 x 100 мм, рекомендованный производителем.

Поместите монитор на нижний пенопласт EPS экраном вниз.
Нажимая на фиксирующую защелку вперед, сдвиньте подставку назад, чтобы освободить верхние крючки из монтажных отверстий на задней панели монитора. Затем снимите подставку.
Прикрепите монтажный кронштейн к монтажным отверстиям на задней панели монитора. Затем используйте винты, чтобы закрепить кронштейн на месте.

warning Примечание: Чтобы установить монитор на стену, обратитесь к руководству по установке, которое входит в комплект настенного кронштейна.

Подключения

Кабель DisplayPort
Кабель HDMI
Кабель для наушников
Кабель USB (A-Male to B-Male)
Кабель USB
Кабель питания

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА

Включение/выключение питания

Включение питания

Подключите один конец кабеля питания к разъему AC IN на задней панели монитора.
Подключите другой конец кабеля питания к розетке.
Нажмите кнопку Control (Управление), чтобы включить монитор. Светодиодный индикатор питания загорится белым цветом, показывая, что монитор готов к использованию.

warning Примечание: Если нет сигнала, монитор некоторое время будет отображать уведомление No Signal (Нет сигнала). Затем монитор перейдет в режим энергосбережения, и светодиодный индикатор питания загорится белым цветом и начнет мигать с периодом в одну секунду.

Выключение питания

Нажмите кнопку Control (Управление) в течение 2 секунд, чтобы выключить монитор.

warning Примечание: Когда на экране появится Main (Главное) меню, вы также можете выключить монитор, переместив кнопку Control (Управление) вниз ( ).

Выбор источника входного сигнала

Переместите кнопку Control (Управление) вправо (), чтобы войти в меню Input (Вход).
Переместите кнопку Control (Управление) вверх/вниз ( ), чтобы выбрать желаемый источник входного сигнала. Затем нажмите кнопку Control (Управление) для подтверждения.

ОПЕРАЦИИ

Горячая клавиша

По умолчанию кнопке Control назначена определенная функция.

Примечание: Чтобы изменить предустановленную функцию горячей клавиши, обратитесь к разделу "Быстрое переключение".

Чтобы получить доступ к функции горячей клавиши, выполните следующие действия:

Переместите кнопку Control вверх (), чтобы войти в меню Black Equalizer (эквалайзер черного).
Переместите кнопку Control вверх/вниз () для настройки параметра и нажмите кнопку Control для подтверждения.
Переместите кнопку Control вниз (), чтобы войти в меню Picture Mode (режим изображения).
Переместите кнопку Control вверх/вниз (), чтобы выбрать желаемый параметр, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control влево (), чтобы войти в меню Volume (громкость).
Переместите кнопку Control вверх/вниз (), чтобы отрегулировать уровень громкости наушников, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control вправо (), чтобы войти в меню Input (вход).
Обратитесь к разделу "Выбор источника входного сигнала".

Примечание: Чтобы закрыть меню, переместите кнопку Control влево ().

Руководство по функциональным клавишам

Нажмите кнопку Control, чтобы отобразить Main (главное) меню.

Затем используйте кнопку Control, чтобы выбрать желаемую функцию и настроить соответствующие параметры.

Панель управления

Когда на экране появится Main (главное) меню, переместите кнопку Control влево ( ), чтобы войти в меню Dashboard (панель управления).

Function (функция): Включить/выключить функцию. Когда функция включена, вы можете выбрать желаемые параметры для отображения на экране.
Dashboard Location (расположение панели управления): Укажите местоположение информации панели управления, которая будет отображаться на экране.

После завершения настройки панели управления она передаст системные данные в SOC через USB-порт и отобразит значение выбранных функций на экране.

Примечание: Убедитесь, что USB-кабель правильно подключен к восходящему USB-порту монитора и USB-порту вашего компьютера.

Game Assist

Когда на экране появится Main (главное) меню, переместите кнопку Control вправо (), чтобы войти в меню Game Assist (помощь в игре).

Game Info (информация об игре): Настройка параметров, связанных с FPS (First Person Shooting) (шутер от первого лица).
- Выберите Gaming Timer (игровой таймер), чтобы выбрать режим таймера обратного отсчета. Чтобы отключить эту функцию, установите для параметра значение OFF (выкл.).
- Выберите Gaming Counter (игровой счетчик) или Refresh Rate (частота обновления), чтобы включить/отключить игровой счетчик или настройку частоты обновления в реальном времени.
- Выберите Info Location (расположение информации), чтобы указать местоположение информации, которая будет отображаться на экране.

Crosshair (прицел): Выберите желаемый тип перекрестия прицела в соответствии с вашей игровой средой. Это значительно облегчает прицеливание.
Display Alignment (выравнивание дисплея): Когда эта функция включена, она отображает линии выравнивания по четырем сторонам экрана, предоставляя удобный инструмент для идеального выравнивания нескольких мониторов.

Настройка параметров устройства

Когда на экране появится Main (Главное) меню, переместите кнопку Control (Управление) вверх (), чтобы войти в меню Settings (Настройки).

warning Примечание: Используйте кнопку Control (Управление) для навигации по меню и внесения изменений.

Игровые настройки

Настройка параметров, связанных с играми.

Item (Пункт)	Description (Описание)
Aim Stabilizer (Стабилизатор прицела)	Когда эта функция включена, она уменьшает размытие в движении в динамичных играх. Примечание: Эта функция недоступна при следующих условиях: когда частота обновления ниже 100 Гц. когда активирована функция FreeSync Premium.
Black Equalizer (Выравниватель черного)	Регулировка яркости черных областей.
Super Resolution (Супер разрешение)	Повышение резкости изображений с низким разрешением.
Display Mode (Режим отображения)	Выбор соотношения сторон экрана. Full (Полный): Масштабирование входного изображения для заполнения экрана. Идеально подходит для изображений с соотношением сторон 16:9. Aspect (Соотношение сторон): Отображение входного изображения без геометрических искажений, заполняя как можно большую часть экрана.
Overdrive (Разгон)	Улучшение времени отклика ЖК-монитора.
FreeSync Premium	Когда эта функция включена, она устраняет задержки и разрывы экрана во время игр.


Настройка параметров, связанных с изображением.

Выберите один из предустановленных режимов изображения.

Standard (Стандартный): Для редактирования документов или просмотра веб-сайтов.
FPS: Для игр FPS (First Person Shooting) (шутер от первого лица).
RTS/RPG: Для игр RTS (Real-Time Strategy) (стратегия в реальном времени) или RPG (Role-Playing Game) (ролевая игра).
Movie (Кино): Для просмотра фильмов.
Reader (Чтение): Для просмотра документов.
sRGB: Для просмотра фотографий и графики на компьютере.
Custom 1 (Пользовательский 1): Пользовательские настройки режима изображения.
Custom 2 (Пользовательский 2): Пользовательские настройки режима изображения.
Custom 3 (Пользовательский 3): Пользовательские настройки режима изображения.

Затем вы можете настроить следующие параметры изображения.

Item (Пункт)	Description (Описание)
Brightness (Яркость)	Регулировка яркости изображения.
Contrast (Контрастность)	Регулировка контрастности изображения.
Color Vibrance (Насыщенность цвета)	Регулировка интенсивности более приглушенных цветов.
Sharpness (Четкость)	Регулировка четкости изображения.
Gamma (Гамма)	Регулировка среднего уровня яркости.
Color Temperature (Цветовая температура)	Выбор цветовой температуры. Примечание: Выберите User Define (Пользовательская настройка), чтобы настроить цветовую температуру, отрегулировав уровень красного (R), зеленого (G) или синего (B) в соответствии с вашими предпочтениями.
Low Blue Light (Низкий уровень синего)	Уменьшение количества синего света, излучаемого экраном. Level 0 (Уровень 0): Без изменений. Level 1~10 (Уровень 1~10): Чем выше уровень, тем больше синего света будет уменьшено. Примечание: Level 10 (Уровень 10) - это оптимизированная настройка. Она соответствует сертификации TUV Low Blue Light.
DCR	Регулировка уровня черного изображения для достижения оптимальной контрастности.
Senseye Demo (Демо Senseye)	Разделение экрана пополам (2 окна). Изображение выбранного режима с его настройками по умолчанию появится в левом окне, а отрегулированное изображение с новыми настройками появится в правом окне.
Reset Picture (Сбросить изображение)	Сброс всех настроек Picture (Изображение) к настройкам по умолчанию.

Дисплей

Настройка параметров, связанных с экраном дисплея.

Item (Пункт)	Description (Описание)
Input (Вход)	Выбор источника входного сигнала.
Overclock (Разгон)	Включение монитора для применения более высокой частоты обновления. Примечание: Когда включен Overclocking (Разгон), монитор может мерцать или вызывать другие неблагоприятные эффекты, которые могут быть вызваны общей конфигурацией системы и, возможно, спецификациями панели дисплея. Можно уменьшить такие эффекты, установив более низкую частоту обновления.
HDMI RGB PC Range (Диапазон HDMI RGB для ПК)	Выберите подходящую настройку диапазона RGB или позвольте монитору определить ее автоматически. Примечание: Эта опция доступна только для входа HDMI.
Overscan (Переразвертка)	Когда эта функция включена, она немного увеличивает входное изображение, чтобы скрыть самые крайние края изображения. Примечание: Эта опция доступна только для входа HDMI.

Система

Настройка параметров, связанных с системой.

Item (Пункт)	Description (Описание)
Audio (Аудио)	Настройка параметров звука. Volume (Громкость): Регулировка уровня громкости. Mute (Отключить звук): Включение/выключение функции отключения звука.
OSD Settings (Настройки экранного меню)	Настройка параметров, связанных с экранным меню (OSD). Display Time (Время отображения): Установка продолжительности времени, в течение которого экранное меню остается на экране. OSD Transparency (Прозрачность экранного меню): Регулировка прозрачности экранного меню. OSD Lock (Блокировка экранного меню): Когда эта функция включена, никакая настройка экранного меню не разрешена. Примечание: Чтобы отключить функцию блокировки экранного меню, нажмите клавишу Control (Управление). Когда на экране появится сообщение, выберите Yes (Да) для подтверждения.
Quick Switch (Быстрое переключение)	Назначение функции горячим клавишам. Доступные параметры: Aim Stabilizer (Стабилизатор прицела), Black Equalizer (Выравниватель черного), Low Blue Light (Низкий уровень синего), Volume (Громкость), Input (Вход), Contrast (Контрастность), Brightness (Яркость) и Picture Mode (Режим изображения). Настройки горячих клавиш по умолчанию указаны ниже: Up (Вверх) ( ): Black Equalizer (Выравниватель черного) Down (Вниз) ( ): Picture Mode (Режим изображения) Right (Вправо) ( ): Input (Вход) Left (Влево) ( ): Volume (Громкость)
Other Settings (Другие настройки)	Resolution Notice (Уведомление о разрешении): Когда эта функция включена, на экране появляется сообщение о рекомендуемом разрешении, когда монитор переключается на другой источник входного сигнала. Input Auto Switch (Автоматическое переключение входа): Когда эта функция включена, она автоматически переключается на доступный источник входного сигнала. Auto Power OFF (Автоматическое выключение питания): Когда эта функция включена, монитор автоматически выключится через определенное время. DisplayPort Ver. (Версия DisplayPort): Установите версию DisplayPort 1.1 или 1.2. Примечание: Обязательно настройте этот параметр в соответствии с версией DisplayPort, поддерживаемой вашей видеокартой.

Язык

Выберите доступный язык для экранного меню.

Сохранить настройки

Установите персональные конфигурации экранного меню для Setting1 (Настройка 1), Setting2 (Настройка 2) или Setting3 (Настройка 3).

Item (Пункт)	Description (Описание)
Save (Сохранить)	Сохранение пользовательских настроек.
Load (Загрузить)	Загрузка сохраненных настроек.

Сбросить все

Восстановление заводских настроек монитора.

Характеристики

Пункт	Характеристики
Размер панели	24 дюйма
Соотношение сторон	16:9
Разрешение	1920 x 1080
Частота обновления	165Hz
Срок службы светодиодов	30,000 часов
Размер пикселя	0.2745(H) x 0.2745(V)
Яркость	300 нит (тип.)
Коэффициент контрастности	1000:1 (тип.)
Динамический коэффициент контрастности	12M:1 (тип.)
Глубина цвета	16.7M
Активная область дисплея	527.04(H) x 296.46(V)
Угол обзора	178°(H) / 178°(V)
Частота	48 ~ 165Hz
Входные/выходные разъемы	2x HDMI 2.0 1x DP1.2 1x Headphone 1x USB upstream 2x USB 3.0 (downstream) с возможностью зарядки BC 1.2 5V/1.5A
Источник питания	AC 100~240V при 50/60Hz
Потребляемая мощность	Включено: 48W (макс.) Режим ожидания: < 0.5W Выключено: < 0.3W
Размеры (Ш x В x Г)	541 x 519.3 x 136.75 мм (с подставкой)
Вес	5.3 ±0.5 кг (с подставкой) 3.6 ±0.5 кг (без подставки)
Диапазон температур (эксплуатация)	0°C до 40°C

Примечание: Характеристики могут быть изменены без предварительного уведомления.

Список поддерживаемых таймингов

Список таймингов	HDMI	DisplayPort
640x480@60Hz	V	V
640x480@75Hz	V	V
720x480@60Hz	V	V
800x600@60Hz	V	V
800x600@75Hz	V	V
1024x768@60Hz	V	V
1024x768@75Hz	V	V
1280x720@60Hz	V	V
1280x720@120Hz	V	V
1920x1080@60Hz	V	V
1920x1080@120Hz	V	V
1920x1080@144Hz	V	V
1920x1080@165Hz	V	V

Поиск и устранение неисправностей

Проблема	Возможные решения
Нет питания	Убедитесь, что кабель питания правильно подключен к источнику питания и монитору. Проверьте кабель и вилку на предмет повреждений. Убедитесь, что монитор включен.
На экране нет изображения	Убедитесь, что монитор и компьютер правильно подключены и оба устройства включены. Убедитесь, что выбран правильный источник входного сигнала. Отрегулируйте настройки Brightness (яркость) и Contrast (контрастность).
Изображение не заполняет весь экран	Попробуйте различные настройки Display Mode (режим отображения) (соотношение сторон).
Цвета искажены	Убедитесь, что кабель входного сигнала правильно подключен. Настройте параметры, связанные с изображением. См. раздел "Picture" ("Изображение").
Нет звука или низкая громкость	Убедитесь, что кабель наушников правильно подключен. Отрегулируйте уровень громкости. Отрегулируйте настройки звука на компьютере.

Примечание: Если проблема не устранена, обратитесь в нашу службу поддержки для получения дополнительной помощи.

Основной уход

Когда экран загрязнится, выполните следующие действия, чтобы очистить его:

Протрите экран мягкой безворсовой тканью, чтобы удалить остатки пыли.
Распылите или нанесите чистящую жидкость на мягкую ткань. Затем аккуратно протрите экран влажной тканью.

Примечание:

Убедитесь, что ткань влажная, но не мокрая.
При протирке избегайте чрезмерного давления на экран.
Кислотные или абразивные чистящие средства могут повредить экран.

Примечания о зарядке через USB

Следующие устройства несовместимы с BC 1.2 режима CDP. Когда концентратор подключен к ПК, эти устройства нельзя заряжать с помощью USB-кабеля.

Производитель	Устройство	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Меры предосторожности

Прежде чем использовать монитор, ознакомьтесь со следующими мерами предосторожности.

Используйте только те аксессуары, которые поставляются с монитором или рекомендованы производителем.
Храните пластиковый упаковочный пакет для продукта в месте, недоступном для детей.
Перед подключением монитора к розетке убедитесь, что номинальное напряжение кабеля питания соответствует спецификации электросети в стране, где вы находитесь.
Вилка шнура питания должна быть подключена к правильно подключенной и заземленной розетке.
Не прикасайтесь к вилке мокрыми руками, иначе это может легко вызвать поражение электрическим током.
Установите монитор в устойчивом и хорошо проветриваемом месте.
Не размещайте монитор рядом с источниками тепла, такими как электрические радиаторы или прямые солнечные лучи.
Отверстия или прорези на мониторе предназначены для вентиляции. Не закрывайте и не блокируйте вентиляционные отверстия какими-либо предметами.
Не используйте монитор рядом с водой, напитками или любыми жидкостями. Несоблюдение этого правила может привести к поражению электрическим током или повреждению монитора.
Перед очисткой обязательно отключите монитор от розетки.
Поскольку поверхность экрана легко поцарапать, избегайте прикосновения к поверхности какими-либо твердыми или острыми предметами.
Используйте мягкую безворсовую ткань вместо салфетки для протирки экрана. При необходимости для очистки монитора можно использовать средство для чистки стекол. Однако никогда не распыляйте чистящее средство непосредственно на экран.
Отсоедините кабель питания, если монитор не используется в течение длительного периода времени.
Не пытайтесь самостоятельно разбирать или ремонтировать монитор.

Информация о сервисе GIGABYTE

Больше информации об обслуживании можно найти на официальном сайте GIGABYTE: https://www.gigabyte.com/

Ссылки

GIGABYTE Global

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать GIGABYTE G24F - Руководство пользователя игрового монитора
