ВВЕДЕНИЕ

Распаковка

Откройте верхнюю крышку упаковочной коробки. Затем осмотрите этикетку распаковки, прикрепленную к внутренней крышке.
Убедившись, что коробка находится в правильной ориентации, аккуратно положите ее на устойчивую поверхность.
Откройте внутреннюю крышку.
Возьмитесь за пенопластовую конструкцию EPS (через отверстия), чтобы вытащить ее из коробки.
Извлеките предметы из верхнего пенопласта EPS.
Снимите верхний пенопласт EPS. Затем вы можете извлечь монитор из нижнего пенопласта EPS.

Комплектация

В комплект поставки входят следующие предметы. Если чего-то не хватает, обратитесь к местному дилеру.

Примечание: Пожалуйста, сохраните упаковочную коробку и упаковочные материалы для будущей транспортировки монитора.

Обзор продукта

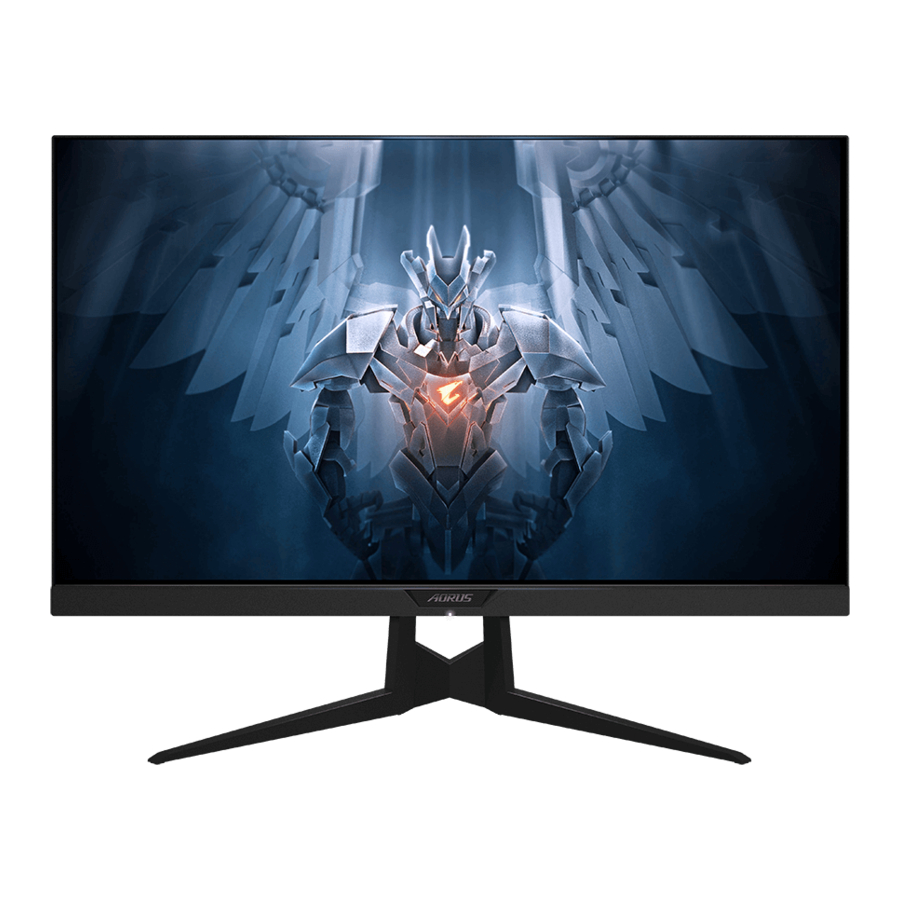

Вид спереди

Светодиодный индикатор питания
Кнопка управления (Control button)

Вид сзади

Разъем AC IN
Замок Kensington
Разъем для наушников
Разъем для микрофона
Порты HDMI (x2)
DisplayPort
USB-порт восходящей линии связи (USB upstream port)
Порты USB 3.0 (x2)

НАЧАЛО РАБОТЫ

Установка основания устройства

Поместите монитор на нижний пенопласт EPS экраном вниз.
Совместите и вставьте крючки подставки в монтажные отверстия на задней панели экрана.
Совместите основание монитора со стойкой под подставкой. Затем прикрепите основание к подставке.
Затяните винт, чтобы зафиксировать основание монитора на месте.

Примечание: Вы можете использовать монету или небольшую плоскую отвертку, чтобы затянуть винт.
Поднимите монитор в вертикальное положение и поставьте его на стол.

Регулировка угла обзора

Примечание: Удерживайте основание монитора, чтобы экран не упал при регулировке.

Регулировка угла наклона

Наклоните экран вперед или назад под желаемым углом обзора (от -5˚ до 21˚).

Регулировка угла поворота

Поверните экран влево или вправо под желаемым углом обзора (20˚).

Изменение ориентации экрана

Поднимите экран в самое верхнее положение (130 мм).
Поверните монитор (на 90˚ по часовой стрелке) в портретную ориентацию.

Установка настенного кронштейна

Опционально
Используйте только настенный комплект 100 x 100 мм, рекомендованный производителем.

Поместите монитор на нижний пенопласт EPS экраном вниз.
Нажмите фиксирующие зажимы внутрь, чтобы отсоединить подставку от монитора.
Слегка потяните подставку вниз, чтобы отсоединить крючки. Затем снимите подставку.
Прикрепите монтажный кронштейн к монтажным отверстиям на задней панели монитора. Затем используйте винты, чтобы закрепить кронштейн на месте.

Примечание: Чтобы установить монитор на стену, обратитесь к руководству по установке, которое входит в комплект настенного кронштейна.

Подключения

Кабель питания
Кабель для наушников
Кабель для микрофона
Кабель HDMI
Кабель DisplayPort
Кабель USB (A-Male to B-Male)
Кабель USB

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА

Включение/выключение питания

Включение питания

Подключите один конец кабеля питания к разъему AC IN на задней панели монитора.
Подключите другой конец кабеля питания к розетке.
Нажмите кнопку Control (Управление), чтобы включить монитор. Светодиодный индикатор питания загорится белым цветом, показывая, что монитор готов к использованию.

Примечание: Если светодиодный индикатор питания остается выключенным после включения монитора, проверьте настройку LED Indicator (Светодиодный индикатор) в меню Settings (Настройки).

Выключение питания
Нажмите кнопку Control (Управление) в течение 2 секунд, чтобы выключить монитор.
Примечание: Когда на экране появится меню Main (Главное), вы также можете выключить монитор, переместив кнопку Control (Управление) вниз ( ).

Управление кабелями

Совместите кабельный зажим с отверстиями для зажима на задней панели монитора.
Плотно прижмите кабельный зажим до упора. Затем проложите подключенные кабели через зажим.

Выбор источника входного сигнала

Переместите кнопку Control (Управление) вправо ( ), чтобы войти в меню Input (Вход).
Переместите кнопку Control (Управление) вверх/вниз ( ), чтобы выбрать желаемый источник входного сигнала. Затем нажмите кнопку Control (Управление) для подтверждения.

ОПЕРАЦИИ

Горячая клавиша
По умолчанию кнопке Control назначена определенная функция.
Примечание: Чтобы изменить предустановленную функцию горячей клавиши, обратитесь к разделу "Быстрое переключение".

Чтобы получить доступ к функции горячей клавиши, выполните следующие действия:

Переместите кнопку Control вверх (), чтобы войти в меню Black Equalizer 2.0.
Переместите кнопку Control вверх/вниз (), чтобы настроить параметр, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control вниз (), чтобы войти в меню Picture Mode (Режим изображения).
Переместите кнопку Control вверх/вниз (), чтобы выбрать нужный параметр, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control влево (), чтобы войти в меню Volume (Громкость).
Переместите кнопку Control вверх/вниз (), чтобы отрегулировать уровень громкости наушников, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control вправо (), чтобы войти в меню Input (Вход). Обратитесь к разделу "Выбор источника входного сигнала".

Примечание: Чтобы закрыть меню, переместите кнопку Control влево ().

Руководство по функциональным клавишам

Нажмите кнопку Control, чтобы отобразить Main (Главное) меню.
Затем используйте кнопку Control, чтобы выбрать нужную функцию и настроить соответствующие параметры.

Dashboard

Когда на экране появится Main (Главное) меню, переместите кнопку Control влево (), чтобы войти в меню Dashboard.

Function (Функция): Включить/выключить функцию. Когда она включена, вы можете выбрать нужные параметры для отображения на экране.
Dashboard Location (Расположение панели): Укажите местоположение информации панели, которая будет отображаться на экране.

После завершения настройки панели, она передаст системные данные в SOC через USB-порт и отобразит значение выбранных функций на экране.

Примечание: Убедитесь, что USB-кабель правильно подключен к восходящему USB-порту монитора и USB-порту вашего компьютера.

Game Assist

Когда на экране появится Main (Главное) меню, переместите кнопку Control вправо (), чтобы войти в меню Game Assist.

AORUS INFO: Настройте параметры, связанные с FPS (First Person Shooting) игрой.
- Выберите Gaming Timer (Игровой таймер), чтобы выбрать режим таймера обратного отсчета. Чтобы отключить эту функцию, установите для параметра значение OFF (Выкл.).
- Выберите Gaming Counter (Игровой счетчик) или Refresh Rate (Частота обновления), чтобы включить/отключить игровой счетчик или настройку частоты обновления в реальном времени.
- Выберите Info Location (Расположение информации), чтобы указать местоположение информации, которая будет отображаться на экране.
Crosshair (Перекрестие): Выберите желаемый тип перекрестия, чтобы он соответствовал вашей игровой среде. Это значительно облегчает прицеливание.
Display Alignment (Выравнивание дисплея): Когда эта функция включена, она отображает линии выравнивания на четырех сторонах экрана, предоставляя удобный инструмент для идеального выравнивания нескольких мониторов.

Настройка параметров устройства

Когда на экране появится Main (Главное) меню, переместите кнопку Control (Управление) вверх ( ), чтобы войти в меню Settings (Настройки).
Note: (Примечание:) Используйте кнопку Control (Управление) для навигации по меню и внесения изменений.

Игровые настройки

Настройка параметров, связанных с играми.

Item (Пункт)	Description (Описание)
Aim Stabilizer	Когда эта функция включена, она уменьшает размытие в движении в динамичных играх. Note: (Примечание:) Эта функция недоступна при следующих условиях: когда частота обновления ниже 100Hz. когда активирована функция AMD FreeSync Premium.
Black Equalizer 2.0	Регулировка яркости черных областей. Note: (Примечание:) Частота обновления снизится до 165Hz, когда эта функция активирована.
Super Resolution	Повышение резкости изображений с низким разрешением.
Display Mode	Выберите соотношение сторон экрана. Full (Полный): Масштабирование входного изображения для заполнения экрана. Идеально подходит для изображений с соотношением сторон 16:9. Aspect (Соотношение сторон): Отображение входного изображения без геометрических искажений, заполняя как можно большую часть экрана. 1:1: Отображение входного изображения в его исходном разрешении без масштабирования. 22"W (16:10): Отображение входного изображения, как если бы оно было на 22"W мониторе с соотношением сторон 16:10. 23"W (16:9): Отображение входного изображения, как если бы оно было на 23"W мониторе с соотношением сторон 16:9. 23.6"W (16:9): Отображение входного изображения, как если бы оно было на 23.6"W мониторе с соотношением сторон 16:9. 24"W (16:9): Отображение входного изображения, как если бы оно было на 24"W мониторе с соотношением сторон 16:9. Note: (Примечание:) Эта опция несовместима с функцией AMD FreeSync Premium.
Overdrive	Улучшение времени отклика ЖК-монитора.
AMD FreeSync Premium	Когда эта функция включена, она устраняет задержки и разрывы экрана во время игры.
Black Equalizer	Регулировка яркости черных областей. Note: (Примечание:) Эта функция недоступна, когда активирована функция Black Equalizer 2.0.


Настройка параметров, связанных с изображением.

Выберите один из предустановленных режимов изображения.

Standard (Стандартный): Для редактирования документов или просмотра веб-сайтов.
AORUS: Для игр AORUS GAMER.
FPS: Для игр FPS (First Person Shooting) (шутер от первого лица).
RTS/RPG: Для игр RTS (Real-Time Strategy) (стратегия в реальном времени) или RPG (Role-Playing Game) (ролевая игра).
Movie (Фильм): Для просмотра фильмов.
Reader (Чтение): Для просмотра документов.
sRGB: Для просмотра фотографий и графики на компьютере.
Custom 1 (Пользовательский 1): Пользовательские настройки режима изображения.
Custom 2 (Пользовательский 2): Пользовательские настройки режима изображения.
Custom 3 (Пользовательский 3): Пользовательские настройки режима изображения.

Затем вы можете настроить следующие параметры изображения.

Item (Пункт)	Description (Описание)
Brightness (Яркость)	Регулировка яркости изображения.
Contrast (Контрастность)	Регулировка контрастности изображения.
Color Vibrance	Регулировка интенсивности более приглушенных цветов.
Sharpness (Четкость)	Регулировка четкости изображения.
Gamma	Регулировка среднего уровня яркости.
Color Temperature (Цветовая температура)	Выберите цветовую температуру. Note: (Примечание:) Выберите User Define (Пользовательская), чтобы настроить цветовую температуру, отрегулировав уровень красного (R), зеленого (G) или синего (B) в соответствии с вашими предпочтениями.
Low Blue Light	Уменьшение количества синего света, излучаемого экраном. Level 0 (Уровень 0): Без изменений. Level 1~10 (Уровень 1~10): Чем выше уровень, тем больше синего света будет уменьшено. Note: (Примечание:) Уровень 10 — это оптимизированная настройка. Она соответствует сертификации TUV Low Blue Light.
Dynamic Contrast (Динамическая контрастность)	Регулировка уровня черного изображения для достижения оптимальной контрастности.
Senseye Demo	Разделение экрана пополам (2 окна). Изображение выбранного режима с его настройками по умолчанию появится в левом окне, а отрегулированное изображение с новыми настройками появится в правом окне.
Reset Picture (Сбросить изображение)	Сброс всех настроек Picture (Изображение) к настройкам по умолчанию.

Дисплей

Настройка параметров, связанных с экраном дисплея.

Item (Пункт)	Description (Описание)
Input (Вход)	Выберите источник входного сигнала.
HDMI RGB PC Range	Выберите подходящий диапазон RGB или позвольте монитору определить его автоматически. Note: (Примечание:) Эта опция доступна только для входа HDMI.
Overscan	Когда эта функция включена, она немного увеличивает входное изображение, чтобы скрыть самые крайние края изображения. Note: (Примечание:) Эта опция доступна только для входа HDMI.

PIP/PBP

Настройка параметров, связанных с несколькими изображениями.

Item (Пункт)	Description (Описание)
OFF (Выкл.)	Отключение функции PIP/PBP.
PIP	Разделение экрана на 2 части (основное окно и врезанное окно). Source (Источник): Изменение источника входного сигнала для врезанного окна. PIP Size (Размер PIP): Регулировка размера врезанного окна. Location (Расположение): Перемещение положения врезанного окна. Display Switch (Переключение дисплея): Переключение двух окон. Audio Switch (Переключение аудио): Выбор источника звука, который вы хотите слышать.
PBP	Отображение разделенного экрана 1x1 (левое и правое окна). Source (Источник): Изменение источника входного сигнала для правого окна. PBP Size (Размер PBP): Регулировка размера окна. Display Switch (Переключение дисплея): Переключение двух окон. Audio Switch (Переключение аудио): Выбор источника звука, который вы хотите слышать.

Note: (Примечание:) PIP/PBP несовместимы с функциями HDR и AMD FreeSync Premium.

Система

Настройка параметров, связанных с системой.

Item (Пункт)	Description (Описание)
Language (Язык)	Выберите доступный язык для экранного меню (OSD).
RGB LED	Когда эта функция включена, вы можете выбрать предустановленный цвет и эффект светодиодной подсветки, который будет отображаться на задней панели монитора.
Headphone (Наушники)	Настройка параметров наушников. Volume (Громкость): Регулировка уровня громкости. Mute (Отключить звук): Включение/отключение функции отключения звука.
OSD Settings (Настройки экранного меню)	Настройка параметров, связанных с экранным меню (OSD). Display Time (Время отображения): Установка продолжительности времени, в течение которого экранное меню остается на экране. OSD Transparency (Прозрачность экранного меню): Регулировка прозрачности экранного меню. OSD Lock (Блокировка экранного меню): Когда эта функция включена, никакая настройка экранного меню не разрешена. Note: (Примечание:) Чтобы отключить функцию блокировки экранного меню, нажмите кнопку Control (Управление). Когда на экране появится сообщение, выберите Yes (Да) для подтверждения.
Quick Switch	Назначение функций горячим клавишам. Доступные параметры: Aim Stabilizer, Black Equalizer 2.0, Low Blue Light, Volume (Громкость), Input (Вход), Contrast (Контрастность), Brightness (Яркость) и Picture Mode (Режим изображения). Настройки горячих клавиш по умолчанию указаны ниже: Up (Вверх) ( ): Black Equalizer 2.0 Down (Вниз) ( ): Picture Mode (Режим изображения) Right (Вправо) ( ): Input (Вход) Left (Влево) ( ): Volume (Громкость)
Other Settings (Другие настройки)	Resolution Notice (Уведомление о разрешении): Когда эта функция включена, сообщение о рекомендуемом разрешении будет появляться на экране, когда монитор переключается на другой источник входного сигнала. Input Auto Switch (Автоматическое переключение входа): Когда эта функция включена, она автоматически переключается на доступный источник входного сигнала. Auto Power OFF (Автоматическое выключение питания): Когда эта функция включена, монитор автоматически выключится через определенное время. LED Indicator (Светодиодный индикатор): По умолчанию для светодиодного индикатора установлено значение Always ON (Всегда включен). Always ON (Всегда включен): Светодиод питания горит белым во время работы и оранжевым в режиме ожидания. Always OFF (Всегда выключен): Выключение светодиода питания. Standby ON (В режиме ожидания включен): Светодиод питания горит оранжевым в режиме ожидания. Когда питание выключено, светодиод питания остается выключенным. DisplayPort Ver.: Установите версию DisplayPort на 1.1, 1.2 или 1.4+HDR. Note: (Примечание:) Чтобы включить эффект HDR для порта DP, может потребоваться установить DP1.4 и включить 10-битный вывод цвета на вашей видеокарте. Обязательно настройте этот параметр в соответствии с версией DisplayPort, поддерживаемой вашей видеокартой.

Сохранить настройки

Установите персональные конфигурации экранного меню для Setting1 (Настройка 1), Setting2 (Настройка 2) или Setting3 (Настройка 3).

Item (Пункт)	Description (Описание)
Save (Сохранить)	Сохранение пользовательских настроек.
Load (Загрузить)	Загрузка сохраненных настроек.

Сбросить все

Восстановление заводских настроек монитора по умолчанию.

Характеристики

Пункт	Характеристики
Размер панели	27 дюймов
Соотношение сторон	16:9
Разрешение	2560 x 1440
Частота обновления	240Hz
Срок службы светодиодов	30000 часов (мин.)
Размер пикселя	0.2331 x 0.2331
Время отклика	0.3ms (MPRT)
Яркость	400 (тип.) / 320 (тип.) в нормальном режиме
Коэффициент контрастности	1000:1 (тип.)
Динамический коэффициент контрастности	100M:1 (тип.)
Глубина цвета	1.06 B
Активная область дисплея 596.736(H) x 335.664(V)
Угол обзора	178°(H) / 178°(V)
Частота	240Hz
Входные/выходные разъемы	2x HDMI 2.0 1x DP1.4 1x Наушники 1x Микрофон 2x USB 3.0 (нисходящий поток) 1x USB восходящий поток, поддержка зарядки BC 1.2 (5V/1.5A)
Источник питания	AC 100 ~ 240V при 50/60Hz
Потребляемая мощность	Включено: 85W (макс.) В режиме ожидания: 0.5W Выключено: 0.3W
Размеры (Ш x В x Г)	614.9 x 565.9 x 236.9mm (с подставкой)
Вес	8.0 ±0.5 kgs (нетто)
Диапазон температур (эксплуатация)	0°C до 40°C

Примечание: Характеристики могут быть изменены без предварительного уведомления.

Список поддерживаемых таймингов

Список таймингов	HDMI 2.0	Display Port 1.4
640x480@60Hz	√	√
640x480@75Hz	√	√
720x480@60Hz	√	√
720x576P@50Hz	√	√
800x600@60Hz	√	√
800x600@75Hz	√	√
1024x768@60Hz	√	√
1280x720@60Hz	√	√
1280x720@100Hz	√	√
1280x720@120Hz	√	√
1920x1080@60Hz	√	√
1920x1080@120Hz	√	√
1920x1080@144Hz	√	X
1920x1080@165Hz	X	√
2560x1440@60Hz	√	√
2560x1440@120Hz	√	√
2560x1440@144Hz	√	√
2560x1440@165Hz	X	√
3840x2160@60Hz	√	X
2560x1440@200Hz	X	√
2560x1440@240Hz	X	√

Устранение неполадок

Проблема	Возможные решения
Нет питания	Убедитесь, что кабель питания правильно подключен к источнику питания и монитору. Проверьте кабель и вилку на предмет повреждений. Убедитесь, что монитор включен.
На экране нет изображения	Убедитесь, что монитор и компьютер правильно подключены и оба устройства включены. Убедитесь, что выбран правильный источник входного сигнала. Отрегулируйте настройки Brightness (Яркость) и Contrast (Контрастность).
Изображение не заполняет весь экран	Попробуйте различные настройки Display Mode (Режим отображения) (соотношение сторон).
Цвета искажены	Убедитесь, что кабель входного сигнала правильно подключен. Настройте параметры, связанные с изображением. См. раздел "Picture" ("Изображение").
Нет звука или низкая громкость	Убедитесь, что кабель наушников правильно подключен. Отрегулируйте уровень громкости. Отрегулируйте настройки звука на компьютере.

Примечание: Если проблема не устранена, обратитесь в нашу службу поддержки для получения дополнительной помощи.

Основной уход

Когда экран загрязнится, выполните следующие действия, чтобы очистить его:

Протрите экран мягкой безворсовой тканью, чтобы удалить остатки пыли.
Распылите или нанесите чистящую жидкость на мягкую ткань. Затем аккуратно протрите экран влажной тканью.

Примечание:

Убедитесь, что ткань влажная, но не мокрая.
При протирке избегайте чрезмерного давления на экран.
Кислотные или абразивные чистящие средства могут повредить экран.

Примечания по зарядке через USB

Следующие устройства несовместимы с BC 1.2 режима CDP. Когда концентратор подключен к ПК, эти устройства нельзя заряжать с помощью USB-кабеля.

Производитель	Устройство	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Информация о сервисном обслуживании GIGABYTE

Больше информации об обслуживании можно найти на официальном сайте GIGABYTE:
https://www.gigabyte.com/

ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ

Декларация соответствия поставщика

Ответственная сторона – Контактная информация в США: G.B.T. Inc.
Адрес: 17358 Railroad street, City Of Industry, CA91748
Тел.: 1-626-854-9338
Контактная информация в Интернете: https://www.gigabyte.com

Меры предосторожности

Перед использованием монитора прочтите следующие меры предосторожности.

Используйте только те аксессуары, которые поставляются с монитором или рекомендованы производителем.
Храните пластиковый упаковочный пакет для продукта в месте, недоступном для детей.
Перед подключением монитора к розетке убедитесь, что номинальное напряжение кабеля питания соответствует спецификации электросети в стране, где вы находитесь.
Вилка шнура питания должна быть подключена к правильно подключенной и заземленной розетке.
Не прикасайтесь к вилке мокрыми руками, так как это может легко вызвать поражение электрическим током.
Установите монитор в устойчивом и хорошо проветриваемом месте.
Не размещайте монитор рядом с источниками тепла, такими как электрические радиаторы или прямые солнечные лучи.
Отверстия или прорези на мониторе предназначены для вентиляции. Не закрывайте и не блокируйте вентиляционные отверстия какими-либо предметами.
Не используйте монитор рядом с водой, напитками или любыми жидкостями. Несоблюдение этого правила может привести к поражению электрическим током или повреждению монитора.
Перед очисткой обязательно отключите монитор от розетки.
Поскольку поверхность экрана легко поцарапать, избегайте прикосновения к поверхности твердыми или острыми предметами.
Используйте мягкую безворсовую ткань вместо салфетки для протирки экрана. При необходимости для очистки монитора можно использовать средство для чистки стекол. Однако никогда не распыляйте чистящее средство непосредственно на экран.
Отсоедините кабель питания, если монитор не используется в течение длительного времени.
Не пытайтесь самостоятельно разбирать или ремонтировать монитор.

Товарные знаки, упомянутые в данном руководстве, являются законно зарегистрированными товарными знаками соответствующих владельцев.

Для получения дополнительной информации посетите наш веб-сайт по адресу: https://www.gigabyte.com

Ссылки

GIGABYTE Global

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать GIGABYTE AORUS FI27Q-X - Руководство по тактическому игровому монитору
