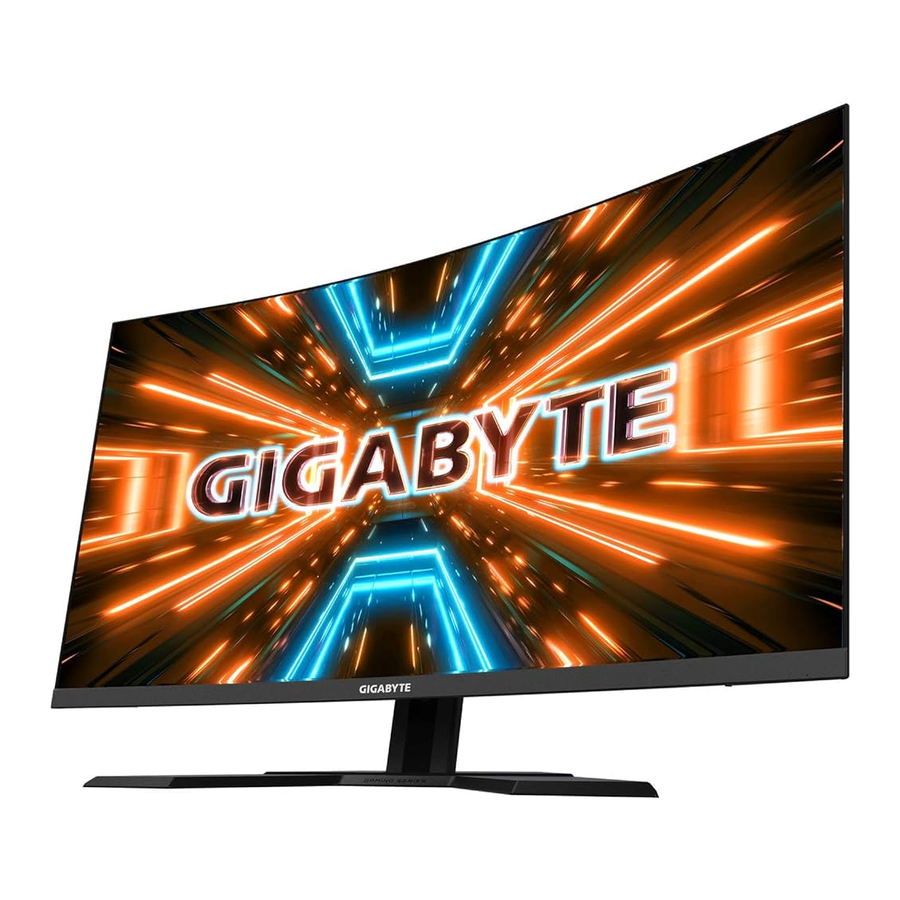

GIGABYTE G32QC A - Руководство пользователя игрового монитора

Содержание

1 ВВЕДЕНИЕ
2 НАЧАЛО РАБОТЫ
3 ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА
4 ОПЕРАЦИИ
5 Характеристики
6 Список поддерживаемых таймингов
7 Устранение неполадок
8 Основной уход
9 Информация о сервисном обслуживании GIGABYTE
10 ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ
11 Ссылки
12 Скачать инструкцию
13 На других языках

ВВЕДЕНИЕ

Распаковка

Откройте верхнюю крышку упаковочной коробки. Затем осмотрите этикетку распаковки, прикрепленную к внутренней крышке.
Убедившись, что коробка находится в правильной ориентации, аккуратно положите ее на устойчивую поверхность.
Откройте внутреннюю крышку.
Возьмитесь за пенопластовую конструкцию EPS (через отверстия), чтобы вытащить ее из коробки.
Извлеките предметы из верхнего пенопласта EPS.
Снимите верхний пенопласт EPS. Затем вы можете извлечь монитор из нижнего пенопласта EPS.

Комплектация

В комплект поставки входят следующие предметы. Если чего-то не хватает, обратитесь к местному дилеру.

Примечание: Пожалуйста, сохраните упаковочную коробку и упаковочные материалы для будущей транспортировки монитора.

Обзор продукта

Вид спереди

Светодиод питания

Вид сзади

Кнопка управления (Control button)
Замок Kensington
Разъем для наушников
Порты HDMI (x2)
DisplayPort
Порт USB upstream
Порты USB 3.0 (x2)
Разъем DC IN

Термины HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress и логотипы HDMI являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing Administrator, Inc.

НАЧАЛО РАБОТЫ

Установка основания устройства

Поместите монитор на нижний пенопласт EPS экраном вниз.
Убедившись, что отверстия для винтов правильно выровнены, прикрепите подставку к задней части монитора. Затем используйте винты, чтобы закрепить подставку.
Совместите основание монитора со стойкой под подставкой. Затем прикрепите основание к подставке.
Поднимите винтовое кольцо и поверните его по часовой стрелке, чтобы зафиксировать основание монитора на месте.
Поднимите монитор в вертикальное положение и поставьте его на стол.

Регулировка угла обзора

Примечание: Удерживайте основание монитора, чтобы экран не опрокинулся при регулировке.

Регулировка угла наклона

Наклоните экран вперед или назад до желаемого угла обзора (от -5˚ до 20˚).

Регулировка высоты экрана

Опустите или поднимите экран до желаемой высоты (от 0 до 100 мм).

Установка настенного кронштейна

Опционально
Используйте только настенный комплект 100 x 100 мм, рекомендованный производителем.

Поместите монитор на нижний пенопласт EPS экраном вниз.
Открутите винты, крепящие подставку к монитору.
Снимите подставку.
Прикрепите монтажный кронштейн к монтажным отверстиям на задней панели монитора. Затем используйте винты, чтобы закрепить кронштейн на месте.

Примечание: Чтобы установить монитор на стену, обратитесь к руководству по установке, которое входит в комплект настенного кронштейна.

Подключение

Кабель для наушников
Кабель HDMI
Кабель DisplayPort
Кабель USB (A-Male to B-Male)
Кабель USB
Адаптер питания и кабель питания

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА

Включение/выключение питания

Включение питания

Подключите кабель питания к адаптеру питания.
Подключите адаптер питания к разъему DC IN на задней панели монитора.
Подключите кабель питания к розетке.
Нажмите кнопку Control (Управление), чтобы включить монитор. Светодиод питания загорится белым цветом, показывая, что монитор готов к использованию.

Примечание: Если нет сигнала, монитор некоторое время будет отображать уведомление No Signal (Нет сигнала). Затем монитор перейдет в режим энергосбережения, и светодиод питания загорится белым цветом и начнет мигать с периодом в одну секунду.

Выключение питания
Нажмите кнопку Control (Управление) в течение 2 секунд, чтобы выключить монитор.
Примечание: Когда на экране появится Main (Главное) меню, вы также можете выключить монитор, переместив кнопку Control (Управление) вниз ( ).

Выбор источника входного сигнала

Переместите кнопку Control (Управление) вправо ( ), чтобы войти в меню Input (Вход).
Переместите кнопку Control (Управление) вверх/вниз ( ), чтобы выбрать желаемый источник входного сигнала. Затем нажмите кнопку Control (Управление) для подтверждения.

ОПЕРАЦИИ

Горячая клавиша
По умолчанию кнопке Control назначена определенная функция.
Примечание: Чтобы изменить предустановленную функцию горячей клавиши, обратитесь к разделу "Быстрое переключение".

Чтобы получить доступ к функции горячей клавиши, выполните следующие действия:

Переместите кнопку Control вверх (), чтобы войти в меню Black Equalizer (эквалайзер черного).
Переместите кнопку Control вверх/вниз (), чтобы настроить параметр, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control вниз (), чтобы войти в меню Picture Mode (режим изображения).
Переместите кнопку Control вверх/вниз (), чтобы выбрать нужный параметр, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control влево () чтобы войти в меню Volume (громкость).
Переместите кнопку Control вверх/вниз (), чтобы отрегулировать уровень громкости наушников, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control вправо () чтобы войти в меню Input (вход). См. раздел "Выбор источника входного сигнала".

Примечание: Чтобы закрыть меню, переместите кнопку Control влево ().

Руководство по функциональным клавишам

Нажмите кнопку Control, чтобы отобразить Main (главное) меню.
Затем используйте кнопку Control, чтобы выбрать нужную функцию и настроить соответствующие параметры.

Dashboard

Когда на экране появится Main (главное) меню, переместите кнопку Control влево (), чтобы войти в меню Dashboard.

Function (функция): Включить/выключить функцию. Когда эта функция включена, вы можете выбрать нужные параметры для отображения на экране.
Dashboard Location (расположение панели): Укажите местоположение информации панели мониторинга, которая будет отображаться на экране.

После завершения настройки панели мониторинга она передаст системные данные в SOC через USB-порт и отобразит значение выбранных функций на экране.

Примечание: Убедитесь, что USB-кабель правильно подключен к восходящему USB-порту монитора и USB-порту вашего компьютера.

Game Assist

Когда на экране появится Main (главное) меню, переместите кнопку Control вправо (), чтобы войти в меню Game Assist.

GAME INFO: Настройте параметры, связанные с FPS (First Person Shooting) (шутер от первого лица).
- Выберите Gaming Timer (игровой таймер), чтобы выбрать режим обратного отсчета. Чтобы отключить эту функцию, установите для параметра значение OFF (выкл.).
- Выберите Gaming Counter (игровой счетчик) или Refresh Rate (частота обновления), чтобы включить/отключить игровой счетчик или настройку частоты обновления в реальном времени.
- Выберите Info Location (расположение информации), чтобы указать местоположение информации, которая будет отображаться на экране.
Crosshair (прицел): Выберите нужный тип перекрестия, чтобы он соответствовал вашей игровой среде. Это значительно облегчает прицеливание.
Display Alignment (выравнивание дисплея): Когда эта функция включена, она отображает линии выравнивания по четырем сторонам экрана, предоставляя удобный инструмент для идеального выравнивания нескольких мониторов.

Настройка параметров устройства

Когда на экране появится Main (Главное) меню, переместите кнопку Control (Управление) вверх ( ), чтобы войти в меню Settings (Настройки).
Примечание: Используйте кнопку Control (Управление) для навигации по меню и внесения изменений.

Игры

Настройка параметров, связанных с играми.

Item (Пункт)	Description (Описание)
Aim Stabilizer (Стабилизатор прицела)	Когда эта функция включена, она уменьшает размытие в движении в динамичных играх. Note: (Примечание:) Эта функция недоступна при следующих условиях: когда частота обновления ниже 100Hz. когда активирована функция AMD FreeSync Premium Pro. когда текущий источник сигнала является HDR.
Black Equalizer (Эквалайзер черного)	Регулировка яркости черных областей.
Super Resolution (Супер разрешение)	Повышение резкости изображений с низким разрешением.
Display Mode (Режим отображения)	Выберите соотношение сторон экрана. Full (Полный): Масштабирование входного изображения для заполнения экрана. Идеально подходит для изображений с соотношением сторон 16:9. Aspect (Соотношение сторон): Отображение входного изображения без геометрических искажений, заполняя как можно большую часть экрана. Note: (Примечание:) 1:1, 22"W(16:10), 23"W(16:9), 23.6W(16:9), 24"W(16:9). Не совместимо с функцией AMD FreeSync Premium Pro.
Overdrive	Улучшение времени отклика ЖК-монитора.
AMD FreeSync Premium Pro	Когда эта функция включена, она устраняет задержку и разрывы экрана во время игр.


Настройка параметров, связанных с изображением.

Выберите один из предустановленных режимов изображения.

Standard (Стандартный): Для редактирования документов или просмотра веб-сайтов.
FPS: Для игр FPS (First Person Shooting) (шутер от первого лица).
RTS/RPG: Для игр RTS (Real-Time Strategy) (стратегия в реальном времени) или RPG (Role-Playing Game) (ролевая игра).
Movie (Кино): Для просмотра фильмов.
Reader (Чтение): Для просмотра документов.
sRGB: Для просмотра фотографий и графики на компьютере.
Custom 1 (Пользовательский 1): Пользовательские настройки режима изображения.
Custom 2 (Пользовательский 2): Пользовательские настройки режима изображения.
Custom 3 (Пользовательский 3): Пользовательские настройки режима изображения.

Затем вы можете настроить следующие параметры изображения.

Item (Пункт)	Description (Описание)
Brightness (Яркость)	Регулировка яркости изображения.
Contrast (Контрастность)	Регулировка контрастности изображения.
Color Vibrance (Насыщенность цвета)	Регулировка интенсивности более приглушенных цветов.
Sharpness (Резкость)	Регулировка резкости изображения.
Gamma (Гамма)	Регулировка среднего уровня яркости.
Color Temperature (Цветовая температура)	Выберите цветовую температуру. Note: (Примечание:) Выберите User Define (Пользовательская), чтобы настроить цветовую температуру, отрегулировав уровни красного (R), зеленого (G) или синего (B) в соответствии с вашими предпочтениями.
Low Blue Light (Низкий уровень синего)	Уменьшение количества синего света, излучаемого экраном. Level 0 (Уровень 0): Без изменений. Level 1~10 (Уровень 1~10): Чем выше уровень, тем больше синего света будет уменьшено. Note: (Примечание:) Level 10 (Уровень 10) является оптимизированной настройкой. Соответствует сертификации TUV Low Blue Light.
Dynamic Contrast (Динамическая контрастность)	Регулировка уровня черного изображения для достижения оптимальной контрастности.
Reset Picture (Сбросить изображение)	Сброс всех настроек Picture (Изображение) к настройкам по умолчанию.

Дисплей

Настройка параметров, связанных с экраном дисплея.

Item (Пункт)	Description (Описание)
Input (Вход)	Выберите источник входного сигнала.
Overclock (Разгон)	Включите монитор для применения более высокой частоты обновления. Note: (Примечание:) Когда Overclocking (Разгон) включен, монитор может мерцать или вызывать другие неблагоприятные эффекты, которые могут быть связаны с общей конфигурацией системы и, возможно, со спецификациями панели дисплея. Можно уменьшить такие эффекты, установив более низкую частоту обновления.
RGB Range (Диапазон RGB)	Выберите подходящую настройку диапазона RGB или позвольте монитору определить ее автоматически. Note: (Примечание:) Эта опция доступна только для входа HDMI.
Overscan (Переразвертка)	Когда эта функция включена, она слегка увеличивает входное изображение, чтобы скрыть самые внешние края изображения.

PIP/PBP

Настройка параметров, связанных с несколькими изображениями.

Item (Пункт)	Description (Описание)
OFF (Выкл.)	Отключение функции PIP/PBP.
PIP	Разделение экрана на 2 части (основное окно и вставное окно). Source (Источник): Изменение источника входного сигнала для вставного окна. PIP Size (Размер PIP): Регулировка размера вставного окна. Location (Расположение): Перемещение положения вставного окна. Display Switch (Переключение дисплеев): Переключение двух окон. Audio Switch (Переключение аудио): Выбор источника звука, который вы хотите слышать.
PBP	Отображение разделенного экрана 1x1 (левое и правое окна). Source (Источник): Изменение источника входного сигнала для правого окна. PBP Size (Размер PBP): Регулировка размера окна. Display Switch (Переключение дисплеев): Переключение двух окон. Audio Switch (Переключение аудио): Выбор источника звука, который вы хотите слышать.

Note: (Примечание:) PIP/PBP не совместимы с функциями HDR и AMD FreeSync Premium Pro.

Система

Настройка параметров, связанных с системой.

Item (Пункт)	Description (Описание)
Audio (Аудио)	Настройка параметров звука. Volume (Громкость): Регулировка уровня громкости. Mute (Отключить звук): Включение/выключение функции отключения звука.
OSD Settings (Настройки экранного меню)	Настройка параметров, связанных с экранным меню (OSD). Display Time (Время отображения): Установка продолжительности времени, в течение которого экранное меню остается на экране. OSD Transparency (Прозрачность экранного меню): Регулировка прозрачности экранного меню. OSD Lock (Блокировка экранного меню): Когда эта функция включена, настройка экранного меню не разрешена. Note: (Примечание:) Чтобы отключить функцию блокировки экранного меню, нажмите клавишу Control (Управление). Когда на экране появится сообщение, выберите Yes (Да), чтобы подтвердить
Quick Switch (Быстрое переключение)	Назначение функции горячим клавишам. Доступные параметры: Aim Stabilizer (Стабилизатор прицела), Black Equalizer (Эквалайзер черного), Low Blue Light (Низкий уровень синего), Volume (Громкость), Input (Вход), Contrast (Контрастность), Brightness (Яркость) и Picture Mode (Режим изображения). Настройки горячих клавиш по умолчанию: Up (Вверх) ( ): Black Equalizer (Эквалайзер черного) Down (Вниз) ( ): Picture Mode (Режим изображения) Right (Вправо) ( ): Input (Вход) Left (Влево) ( ): Volume (Громкость)
Other Settings (Другие настройки)	Resolution Notice (Уведомление о разрешении): Когда эта функция включена, сообщение о рекомендуемом разрешении появится на экране, когда монитор переключится на другой источник входного сигнала. Input Auto Switch (Автоматическое переключение входа): Когда эта функция включена, она автоматически переключается на доступный источник входного сигнала. Auto Power OFF (Автоматическое выключение питания): Когда эта функция включена, монитор автоматически выключится через определенный промежуток времени. LED Indicator (Светодиодный индикатор): По умолчанию светодиодный индикатор установлен в положение Always ON (Всегда включен). LED Indicator Always OFF (Светодиодный индикатор всегда выключен): Выключите светодиод питания. LED Indicator Always ON (Светодиодный индикатор всегда включен): Светодиод питания горит белым во время работы и мигает с интервалом в 1 секунду в режиме ожидания. LED Indicator Standby ON (Светодиодный индикатор в режиме ожидания включен): Светодиод питания гаснет во время работы и мигает с интервалом в 1 секунду в режиме ожидания. Когда питание выключено, светодиод питания останется выключенным.

Язык

Выберите доступный язык для экранного меню.

Сохранить настройки

Установите персональные конфигурации экранного меню для Setting1 (Настройка 1), Setting2 (Настройка 2) или Setting3 (Настройка 3).

Item (Пункт)	Description (Описание)
Save (Сохранить)	Сохранение пользовательских настроек.
Load (Загрузить)	Загрузка сохраненных настроек.

Сбросить все

Восстановление заводских настроек монитора по умолчанию.

Характеристики

Пункт	Характеристики
Размер панели	31,5 дюйма
Соотношение сторон	16:9
Разрешение	2560 x 1440
Срок службы светодиодов	30 000 часов
Размер пикселя	0,2724 x 0,2724
Яркость	350 нит (тип.)
Коэффициент контрастности	3000:1 (тип.)
Отображаемые цвета	16,7M (8 бит)
Активная область дисплея	697.344(H) x 392.256(V)
Угол обзора	178°(H) / 178°(V)
Входные/выходные разъемы	2x HDMI 2.0 1x DP1.2 1x Headphone (наушники) 1x USB upstream 2x USB 3.0 (downstream), поддержка BC 1.2 charging (5V/1.5A)
Источник питания	AC 100~240V при 50/60Hz
Модель адаптера переменного тока	Asian Power Devices Inc. DA-90J19 Dongguan Yingju Power Co., Ltd. YJS090G-1904740D
Потребляемая мощность	On (включено): 41W Standby (ожидание): 0.5W Off (выключено): 0.3W Примечание: Условия тестирования соответствуют стандартам CEC.
Размеры (Ш x В x Г)	710.5 x 555.0 x 234.8 мм (с подставкой)
Вес	7.8 ±0.5 kgs (нетто, с подставкой) 5.5 ±0.5 kgs (нетто, без подставки)
Диапазон температур (эксплуатация)	0°C до 40°C

Примечание: Характеристики могут быть изменены без предварительного уведомления.

Список поддерживаемых таймингов

Список таймингов	HDMI 2.0	DisplayPort 1.2
640x480@60Hz	V	V
640x480@75Hz	V	V
720x480@60Hz	V	V
800x600@60Hz	V	V
800x600@75Hz	V	V
1024x768@60Hz	V	V
1024x768@75Hz	V	V
1280x720@60Hz	V	V
1280x720@120Hz	V	V
1920x1080@60Hz	V	V
1920x1080@120Hz	V	V
1920x1080@144Hz	V	X
1920x1080@165Hz	X	V
2560x1440@60Hz	V	V
2560x1440@120Hz	V	V
2560x1440@144Hz	V	X
2560x1440@165Hz	X	V

Устранение неполадок

Проблема	Возможные решения
Нет питания	Убедитесь, что кабель питания правильно подключен к источнику питания и монитору. Проверьте кабель и вилку на предмет повреждений. Убедитесь, что монитор включен.
На экране нет изображения	Убедитесь, что монитор и компьютер правильно подключены и оба устройства включены. Убедитесь, что выбран правильный источник входного сигнала. Отрегулируйте настройки Brightness (яркость) и Contrast (контрастность).
Изображение не заполняет весь экран	Попробуйте различные настройки Display Mode (режим отображения) (соотношение сторон).
Цвета искажены	Убедитесь, что кабель входного сигнала правильно подключен. Настройте параметры, связанные с изображением. См. раздел "Picture" ("Изображение").
Нет звука или низкая громкость	Убедитесь, что кабель наушников правильно подключен. Отрегулируйте уровень громкости. Отрегулируйте настройки звука на компьютере.

Примечание: Если проблема не устранена, обратитесь в нашу службу поддержки для получения дополнительной помощи.

Основной уход

Когда экран загрязнится, выполните следующие действия, чтобы очистить его:

Протрите экран мягкой безворсовой тканью, чтобы удалить остатки пыли.
Распылите или нанесите чистящую жидкость на мягкую ткань. Затем аккуратно протрите экран влажной тканью.

Примечание:

Убедитесь, что ткань влажная, но не мокрая.
При протирке избегайте чрезмерного давления на экран.
Кислотные или абразивные чистящие средства могут повредить экран.

Информация о сервисном обслуживании GIGABYTE

Больше информации об обслуживании можно найти на официальном сайте GIGABYTE:
https://www.gigabyte.com/

ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ

Меры предосторожности

Перед использованием монитора ознакомьтесь со следующими мерами предосторожности.

Используйте только те аксессуары, которые поставляются с монитором или рекомендованы производителем.
Храните пластиковый упаковочный пакет для продукта в месте, недоступном для детей.
Перед подключением монитора к розетке убедитесь, что номинальное напряжение кабеля питания соответствует спецификациям электросети в стране вашего местонахождения.
Вилка шнура питания должна быть подключена к правильно подключенной и заземленной розетке.
Не прикасайтесь к вилке мокрыми руками, так как это может привести к поражению электрическим током.
Установите монитор в устойчивом и хорошо проветриваемом месте.
Не размещайте монитор рядом с источниками тепла, такими как электрические радиаторы или под прямыми солнечными лучами.
Отверстия или прорези на мониторе предназначены для вентиляции. Не закрывайте и не блокируйте вентиляционные отверстия какими-либо предметами.
Не используйте монитор рядом с водой, напитками или любыми видами жидкостей. Несоблюдение этого правила может привести к поражению электрическим током или повреждению монитора.
Перед очисткой обязательно отключите монитор от розетки.
Поскольку поверхность экрана легко поцарапать, избегайте прикосновения к поверхности твердыми или острыми предметами.
Используйте мягкую безворсовую ткань вместо салфетки для протирки экрана. При необходимости для очистки монитора можно использовать средство для чистки стекол. Однако никогда не распыляйте чистящее средство непосредственно на экран.
Отключайте кабель питания, если монитор не используется в течение длительного времени.
Не пытайтесь самостоятельно разбирать или ремонтировать монитор.

Меры предосторожности при риске потери устойчивости

Изделие может упасть, что приведет к серьезным травмам или смерти. Чтобы предотвратить травмы, это изделие должно быть надежно закреплено на полу/стене в соответствии с инструкциями по установке.

Многих травм, особенно у детей, можно избежать, приняв простые меры предосторожности, такие как:

ВСЕГДА используйте подставки или методы установки, рекомендованные производителем комплекта изделия.
ВСЕГДА используйте мебель, которая может безопасно поддерживать изделие.
ВСЕГДА следите за тем, чтобы изделие не выступало за край поддерживающей мебели.
ВСЕГДА рассказывайте детям об опасностях лазания по мебели, чтобы дотянуться до изделия или его органов управления.
ВСЕГДА прокладывайте шнуры и кабели, подключенные к вашему изделию, таким образом, чтобы о них нельзя было споткнуться, потянуть или схватить.
НИКОГДА не ставьте изделие на высокую мебель (например, шкафы или книжные полки), не закрепив мебель и изделие на подходящей опоре.
НИКОГДА не ставьте изделие на ткань или другие материалы, которые могут находиться между изделием и поддерживающей мебелью.
НИКОГДА не кладите предметы, которые могут побудить детей к лазанию, такие как игрушки и пульты дистанционного управления, на верхнюю часть изделия или мебели, на которой размещено изделие.
Если существующее изделие будет сохранено и перемещено, следует применять те же соображения, что и выше.
Чтобы предотвратить травмы или повреждение изделия, вызванные опрокидыванием из-за землетрясений или других толчков, убедитесь, что изделие установлено в устойчивом месте, и примите меры для предотвращения падения.

Декларация соответствия поставщика

Ответственная сторона – Контактная информация в США: G.B.T. Inc.
Адрес: 17358 Railroad street, City Of Industry, CA91748
Тел.: 1-626-854-9338
Контактная информация в Интернете: https://www.gigabyte.com

Термины HDMI, HDMI High-Definition Multimedia Interface и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing Administrator, Inc. в США и других странах.

Для получения дополнительной информации посетите наш веб-сайт по адресу: https://www.gigabyte.com

Ссылки

GIGABYTE Global

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать GIGABYTE G32QC A - Руководство пользователя игрового монитора
