GIGABYTE G32QC A - Gaming-Monitor-Handbuch

EINFÜHRUNG

Auspacken

1. Öffnen Sie den oberen Deckel des Verpackungskartons. Beachten Sie dann das Auspacketikett, das auf dem inneren Deckel angebracht ist.
2. Achten Sie darauf, dass der Karton richtig ausgerichtet ist, und legen Sie ihn vorsichtig auf eine stabile Oberfläche.

3. Öffnen Sie den inneren Deckel.

4. Fassen Sie die EPS-Schaumstoffanordnung (durch die Öffnungen), um sie aus dem Karton zu ziehen.

5. Entfernen Sie die Gegenstände aus dem oberen EPS-Schaumstoff.

6. Entfernen Sie den oberen EPS-Schaumstoff. Dann können Sie den Monitor aus dem unteren EPS-Schaumstoff entnehmen.


Lieferumfang

Die folgenden Artikel sind in Ihrem Verpackungskarton enthalten. Sollte einer davon fehlen, wenden Sie sich bitte an Ihren örtlichen Händler.

Hinweis: Bitte bewahren Sie den Verpackungskarton und das Verpackungsmaterial für einen späteren Transport des Monitors auf.

Produktübersicht

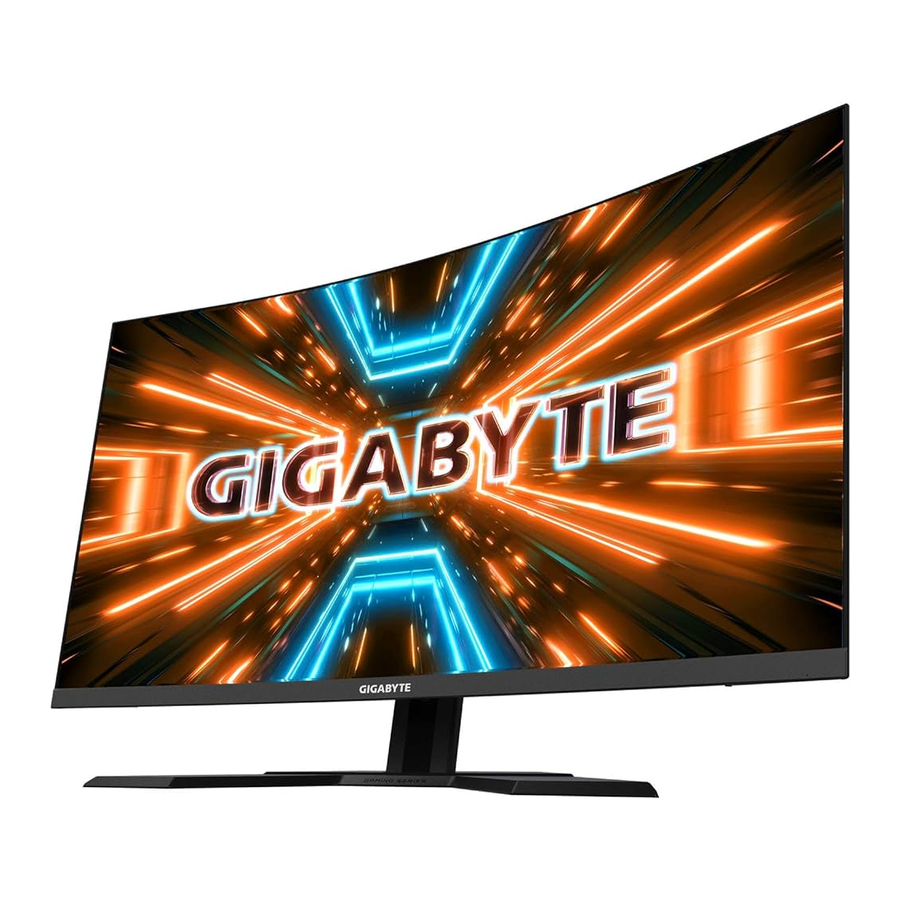

Vorderansicht

1. Power-LED

Rückansicht

1. Steuertaste
2. Kensington-Schloss
3. Kopfhöreranschluss
4. HDMI-Anschlüsse (x2)
5. DisplayPort
6. USB-Upstream-Anschluss
7. USB 3.0-Anschlüsse (x2)
8. DC-IN-Anschluss

Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress und die HDMI Logos sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.

ERSTE SCHRITTE

Anbringen des Standfußes

1. Legen Sie den Monitor mit dem Bildschirm nach unten auf den unteren EPS-Schaumstoff.
2. Achten Sie darauf, dass die Schraubenlöcher richtig ausgerichtet sind, und befestigen Sie den Standfuß an der Rückseite des Monitors. Verwenden Sie dann die Schrauben, um den Standfuß zu sichern.

3. Richten Sie den Monitorfuß an der Abstandshalterung unter dem Standfuß aus. Befestigen Sie dann den Fuß am Standfuß.

4. Heben Sie den Schraubring an und drehen Sie ihn im Uhrzeigersinn, um den Monitorfuß zu befestigen.

5. Heben Sie den Monitor in eine aufrechte Position und stellen Sie ihn auf einen Tisch.

Einstellen des Betrachtungswinkels

Hinweis: Halten Sie den Monitorfuß fest, damit der Bildschirm beim Einstellen nicht umkippt.

Einstellen des Neigungswinkels

Neigen Sie den Bildschirm nach vorne oder hinten auf den gewünschten Betrachtungswinkel (-5˚ bis 20˚).

Einstellen der Bildschirmhöhe

Senken oder heben Sie den Bildschirm auf die gewünschte Höhe (0 bis 100 mm).

Anbringen einer Wandhalterung

Optional
Verwenden Sie nur das vom Hersteller empfohlene 100 x 100 mm Wandmontageset.

1. Legen Sie den Monitor mit dem Bildschirm nach unten auf den unteren EPS-Schaumstoff.
2. Entfernen Sie die Schrauben, die den Standfuß am Monitor befestigen.

3. Entfernen Sie den Standfuß.

4. Bringen Sie die Montagehalterung an den Befestigungslöchern an der Rückseite des Monitors an. Verwenden Sie dann die Schrauben, um die Halterung zu befestigen.


Hinweis: Um den Monitor an der Wand zu befestigen, lesen Sie die Installationsanleitung, die dem Wandhalterungs-Kit beiliegt.

Anschlüsse herstellen

1. Kopfhörerkabel
2. HDMI-Kabel
3. DisplayPort-Kabel
4. USB-Kabel (Typ A-Stecker zu Typ B-Stecker)
5. USB-Kabel
6. Netzteil und Netzkabel

GERÄT BEDIENEN

Ein-/Ausschalten

Einschalten

1. Verbinden Sie das Netzkabel mit dem Netzteil.
2. Verbinden Sie das Netzteil mit dem DC-IN-Anschluss an der Rückseite des Monitors.
3. Verbinden Sie das Netzkabel mit einer Steckdose.
4. Drücken Sie die Control-Taste (Steuertaste), um den Monitor einzuschalten. Die Power-LED (Betriebs-LED) leuchtet weiß und zeigt an, dass der Monitor betriebsbereit ist.


Hinweis: Wenn kein Signal vorhanden ist, zeigt der Monitor für eine Weile die Meldung "No Signal" (Kein Signal) an. Danach wechselt der Monitor in den Energiesparmodus, und die Power-LED (Betriebs-LED) leuchtet weiß und blinkt im Sekundentakt.

Ausschalten
Halten Sie die Control-Taste (Steuertaste) 2 Sekunden lang gedrückt, um den Monitor auszuschalten.
Hinweis: Wenn das Main-Menü (Hauptmenü) auf dem Bildschirm erscheint, können Sie den Monitor auch ausschalten, indem Sie die Control-Taste (Steuertaste) nach unten bewegen ( ).

Empfehlungen für den Benutzerkomfort

Der Monitor verwendet die Flicker-Free-Technologie, die das für das Auge sichtbare Bildschirmflimmern beseitigt und Benutzer vor Augenbelastung und -ermüdung schützt. Im Folgenden finden Sie einige Tipps für eine komfortable Betrachtung Ihres Monitors:

• Optimale Betrachtungsabstände für Monitore liegen bei etwa 510 mm bis 760 mm (20" bis 30").
• Eine allgemeine Richtlinie ist es, den Monitor so zu positionieren, dass sich die Oberkante des Bildschirms beim bequemen Sitzen auf oder leicht unter Ihrer Augenhöhe befindet.
• Verwenden Sie eine angemessene Beleuchtung für die Art der Arbeit, die Sie ausführen.
• Machen Sie regelmäßig und häufig Pausen (mindestens 10 Minuten) jede halbe Stunde.
• Achten Sie darauf, während der Pausen regelmäßig vom Monitorbildschirm wegzuschauen und sich für mindestens 20 Sekunden auf ein entferntes Objekt zu konzentrieren.
• Augenübungen können helfen, die Augenbelastung zu reduzieren. Wiederholen Sie diese Übungen häufig:

1. schauen Sie nach oben und unten
2. rollen Sie Ihre Augen langsam
3. bewegen Sie Ihre Augen diagonal.

Auswählen der Eingangsquelle

1. Bewegen Sie die Control-Taste (Steuertaste) nach rechts ( ), um das Input-Menü (Eingangsmenü) aufzurufen.

2. Bewegen Sie die Control-Taste (Steuertaste) nach oben/unten ( ), um die gewünschte Eingangsquelle auszuwählen. Drücken Sie dann die Control-Taste (Steuertaste) zur Bestätigung.

BEDIENUNG

Schnellmenü

Hot Key
Standardmäßig wurde die Control-Taste mit der spezifischen Funktion belegt.
Hinweis: Um die voreingestellte Hot Key-Funktion zu ändern, lesen Sie den Abschnitt "Quick Switch".

Um auf die Hot Key-Funktion zuzugreifen, gehen Sie wie folgt vor:

• Bewegen Sie die Control-Taste nach oben ( ), um das Black Equalizer (Schwarz-Equalizer)-Menü aufzurufen.
  Bewegen Sie die Control-Taste nach oben/unten ( ), um die Einstellung anzupassen, und drücken Sie die Control-Taste zur Bestätigung.

• Bewegen Sie die Control-Taste nach unten ( ), um das Picture Mode (Bildmodus)-Menü aufzurufen.
  Bewegen Sie die Control-Taste nach oben/unten ( ), um die gewünschte Option auszuwählen, und drücken Sie die Control-Taste zur Bestätigung.

• Bewegen Sie die Control-Taste nach links ( ) um das Volume (Lautstärke)-Menü aufzurufen.
  Bewegen Sie die Control-Taste nach oben/unten ( ), um die Kopfhörerlautstärke anzupassen, und drücken Sie die Control-Taste zur Bestätigung.

• Bewegen Sie die Control-Taste nach rechts ( ) um das Input (Eingang)-Menü aufzurufen. Lesen Sie den Abschnitt "Selecting the Input Source".

Hinweis: Um das Menü zu schließen, bewegen Sie die Control-Taste nach links ( ).

Funktionstasten-Leitfaden

Drücken Sie die Control-Taste, um das Main (Haupt)-Menü anzuzeigen.
Verwenden Sie dann die Control-Taste, um die gewünschte Funktion auszuwählen und die entsprechenden Einstellungen zu konfigurieren.

Dashboard (Armaturenbrett)

Wenn das Main (Haupt)-Menü auf dem Bildschirm erscheint, bewegen Sie die Control-Taste nach links ( ), um das Dashboard (Armaturenbrett)-Menü aufzurufen.

• Function (Funktion): Aktiviert/Deaktiviert die Funktion. Wenn aktiviert, können Sie die gewünschte(n) Option(en) auswählen, die auf dem Bildschirm angezeigt werden sollen.
• Dashboard Location (Dashboard-Position): Gibt die Position der Dashboard-Informationen an, die auf dem Bildschirm angezeigt werden sollen.

Sobald die Dashboard-Konfiguration abgeschlossen ist, werden die Systemdaten über den USB-Anschluss an den SOC übertragen und der Wert der ausgewählten Funktion(en) auf dem Bildschirm angezeigt.

Hinweis: Stellen Sie sicher, dass das USB-Kabel korrekt mit dem USB-Upstream-Anschluss des Monitors und dem USB-Anschluss Ihres Computers verbunden ist.

Game Assist (Spielhilfe)

Wenn das Main (Haupt)-Menü auf dem Bildschirm erscheint, bewegen Sie die Control-Taste nach rechts ( ), um das Game Assist (Spielhilfe)-Menü aufzurufen.

• GAME INFO (SPIELINFOS): Konfiguriert die Einstellungen für FPS (First Person Shooting)-Spiele.

  • Wählen Sie Gaming Timer (Spiel-Timer), um den Countdown-Timer-Modus auszuwählen. Um diese Funktion zu deaktivieren, stellen Sie die Einstellung auf OFF.
  • Wählen Sie Gaming Counter (Spiel-Zähler) oder Refresh Rate (Bildwiederholfrequenz), um den Spiel-Zähler oder die Echtzeit-Bildwiederholfrequenz-Einstellung zu aktivieren/deaktivieren.
  • Wählen Sie Info Location (Infoposition), um die Position der Informationen festzulegen, die auf dem Bildschirm angezeigt werden sollen.
• Crosshair (Fadenkreuz): Wählen Sie den gewünschten Fadenkreuztyp, der zu Ihrer Spielumgebung passt. Dies erleichtert das Zielen erheblich.
• Display Alignment (Bildschirmausrichtung): Wenn die Funktion aktiviert ist, werden Ausrichtungslinien an den vier Seiten des Bildschirms angezeigt, die ein praktisches Werkzeug bieten, um mehrere Monitore perfekt auszurichten.

Geräteeinstellungen konfigurieren

Wenn das **Main** (Haupt)-Menü auf dem Bildschirm erscheint, bewegen Sie die **Control** (Steuerung)-Taste nach oben ( ), um das **Settings** (Einstellungen)-Menü aufzurufen.
Hinweis: Verwenden Sie die **Steuerungstaste**, um durch das Menü zu navigieren und Anpassungen vorzunehmen.

Gaming

Konfigurieren Sie die Spieleinstellungen.


Konfigurieren Sie die bildbezogenen Einstellungen.

Wählen Sie einen der voreingestellten Bildmodi.

• Standard: Zum Bearbeiten von Dokumenten oder Surfen auf Websites.
• FPS: Zum Spielen von FPS (First-Person-Shooter)-Spielen.
• RTS/RPG: Zum Spielen von RTS (Echtzeitstrategie)- oder RPG (Rollenspiel)-Spielen.
• Film: Zum Ansehen von Filmen.
• Lesemodus: Zum Anzeigen von Dokumenten.
• sRGB: Zum Anzeigen von Fotos und Grafiken auf dem Computer.
• Benutzerdefiniert 1: Benutzerdefinierte Bildeinstellungen.
• Benutzerdefiniert 2: Benutzerdefinierte Bildeinstellungen.
• Benutzerdefiniert 3: Benutzerdefinierte Bildeinstellungen.

Danach können Sie die folgenden Bildeinstellungen konfigurieren.

Anzeige

Konfigurieren Sie die anzeigebasierten Einstellungen.

PIP/PBP

Konfigurieren Sie die Einstellungen für die Mehrbildanzeige.

Hinweis: PIP/PBP ist nicht kompatibel mit HDR- und AMD FreeSync Premium Pro-Funktionen.

System

Konfigurieren Sie die systembezogenen Einstellungen.

Sprache

Wählen Sie eine verfügbare Sprache für das OSD-Menü.

Einstellungen speichern

Legen Sie die personalisierten OSD-Konfigurationen für Einstellung1, Einstellung2 oder Einstellung3 fest.

Alles zurücksetzen

Setzt den Monitor auf die Werkseinstellungen zurück.

Spezifikationen

Hinweis: Änderungen der Spezifikationen ohne vorherige Ankündigung vorbehalten.

Unterstützte Timing-Liste

Fehlerbehebung

Hinweis: Sollte das Problem weiterhin bestehen, wenden Sie sich bitte an unseren Kundendienst.

Grundlegende Pflege

Wenn der Bildschirm verschmutzt ist, gehen Sie zur Reinigung wie folgt vor:

• Wischen Sie den Bildschirm mit einem weichen, fusselfreien Tuch ab, um Staubrückstände zu entfernen.
• Sprühen oder tragen Sie die Reinigungsflüssigkeit auf ein weiches Tuch auf. Wischen Sie den Bildschirm anschließend vorsichtig mit dem feuchten Tuch ab.

Hinweis:

• Stellen Sie sicher, dass das Tuch feucht, aber nicht nass ist.
• Vermeiden Sie beim Abwischen übermäßigen Druck auf den Bildschirm.
• Saure oder scheuernde Reinigungsmittel können den Bildschirm beschädigen.

GIGABYTE Service-Informationen

Weitere Service-Informationen finden Sie auf der offiziellen GIGABYTE Website:
https://www.gigabyte.com/

SICHERHEITSINFORMATIONEN

Sicherheitshinweise

Lesen Sie die folgenden Sicherheitshinweise vor der Verwendung des Monitors durch.

• Verwenden Sie nur das mit dem Monitor gelieferte oder vom Hersteller empfohlene Zubehör.
• Bewahren Sie die Plastikverpackung des Produkts an einem für Kinder unzugänglichen Ort auf.
• Bevor Sie den Monitor an die Steckdose anschließen, stellen Sie sicher, dass die Spannungsangabe des Netzkabels mit der Stromversorgungsspezifikation des Landes, in dem Sie sich befinden, kompatibel ist.
• Der Netzkabelstecker muss an eine ordnungsgemäß verdrahtete und geerdete Steckdose angeschlossen werden.
• Berühren Sie den Stecker nicht mit nassen Händen, da dies sonst leicht einen Stromschlag verursachen kann.
• Stellen Sie den Monitor an einem stabilen und gut belüfteten Ort auf.
• Stellen Sie den Monitor nicht in der Nähe von Wärmequellen wie elektrischen Heizkörpern oder direkter Sonneneinstrahlung auf.
• Die Löcher oder Öffnungen am Monitor dienen der Belüftung. Bedecken oder blockieren Sie die Lüftungsöffnungen nicht mit Gegenständen.
• Verwenden Sie den Monitor nicht in der Nähe von Wasser, Getränken oder anderen Flüssigkeiten. Andernfalls kann dies zu einem Stromschlag oder Schäden am Monitor führen.
• Ziehen Sie vor der Reinigung den Netzstecker des Monitors aus der Steckdose.
• Da die Bildschirmoberfläche leicht zerkratzt werden kann, vermeiden Sie es, die Oberfläche mit harten oder scharfen Gegenständen zu berühren.
• Verwenden Sie zum Abwischen des Bildschirms ein weiches, fusselfreies Tuch anstelle eines Papiertuchs. Bei Bedarf können Sie einen Glasreiniger zur Reinigung des Monitors verwenden. Sprühen Sie den Reiniger jedoch niemals direkt auf den Bildschirm.
• Ziehen Sie das Netzkabel ab, wenn der Monitor längere Zeit nicht verwendet wird.
• Versuchen Sie nicht, den Monitor selbst zu zerlegen oder zu reparieren.

Vorsichtsmaßnahmen gegen Kippgefahr

Das Produkt kann umfallen und schwere Personen- oder tödliche Verletzungen verursachen. Um Verletzungen zu vermeiden, muss dieses Produkt gemäß den Installationsanweisungen sicher am Boden/an der Wand befestigt werden.

Viele Verletzungen, insbesondere bei Kindern, können durch einfache Vorsichtsmaßnahmen vermieden werden, wie zum Beispiel:

• Verwenden Sie IMMER Ständer oder Installationsmethoden, die vom Hersteller des Produkts empfohlen werden.
• Verwenden Sie IMMER Möbel, die das Produkt sicher tragen können.
• Stellen Sie IMMER sicher, dass das Produkt nicht über die Kante des tragenden Möbels hinausragt.
• Klären Sie Kinder IMMER über die Gefahren des Kletterns auf Möbel auf, um das Produkt oder dessen Bedienelemente zu erreichen.
• Verlegen Sie Kabel und Leitungen, die an Ihr Produkt angeschlossen sind, IMMER so, dass sie nicht zur Stolperfalle werden, gezogen oder ergriffen werden können.
• Stellen Sie das Produkt NIEMALS auf hohe Möbel (z. B. Schränke oder Bücherregale), ohne sowohl die Möbel als auch das Produkt an einer geeigneten Unterlage zu befestigen.
• Stellen Sie das Produkt NIEMALS auf Stoffe oder andere Materialien, die sich zwischen dem Produkt und den tragenden Möbeln befinden könnten.
• Platzieren Sie NIEMALS Gegenstände, die Kinder zum Klettern verleiten könnten, wie Spielzeug und Fernbedienungen, auf dem Produkt oder den Möbeln, auf denen das Produkt platziert ist.
• Wenn das vorhandene Produkt beibehalten und umgestellt werden soll, sind die gleichen Überlegungen wie oben anzuwenden.
• Um Personen- oder Produktschäden durch Umkippen infolge von Erdbeben oder anderen Erschütterungen zu vermeiden, stellen Sie sicher, dass das Produkt an einem stabilen Ort installiert wird und ergreifen Sie Maßnahmen zur Absturzsicherung.

Konformitätserklärung des Lieferanten

Verantwortliche Partei – US-Kontaktinformationen: G.B.T. Inc.
Adresse: 17358 Railroad street, City Of Industry, CA91748
Tel.: 1-626-854-9338
Internet-Kontaktinformationen: https://www.gigabyte.com

Die Begriffe HDMI, HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

© 2023 GIGA-BYTE TECHNOLOGY CO., LTD. Alle Rechte vorbehalten.
Die in diesem Handbuch erwähnten Marken sind rechtlich bei ihren jeweiligen Eigentümern registriert.

• Weitere Informationen finden Sie auf unserer Website unter: https://www.gigabyte.com
