GIGABYTE M27F A - Gaming-Monitor-Handbuch

EINLEITUNG

Auspacken

1. Öffnen Sie die obere Abdeckung des Verpackungskartons. Beachten Sie anschließend das auf der Innenabdeckung angebrachte Auspacketikett.
2. Stellen Sie sicher, dass der Karton richtig ausgerichtet ist, und legen Sie ihn vorsichtig auf eine stabile Oberfläche.

3. Öffnen Sie die Innenabdeckung.

4. Fassen Sie die EPS-Schaumstoffanordnung (durch die Öffnungen) und ziehen Sie sie aus dem Karton.

5. Entfernen Sie die transparente Umverpackung, die die EPS-Schaumstoffe sichert. Entnehmen Sie dann die Gegenstände aus dem oberen EPS-Schaumstoff.

6. Entfernen Sie den oberen EPS-Schaumstoff. Dann können Sie den Monitor aus dem unteren EPS-Schaumstoff entnehmen.


Lieferumfang

Die folgenden Artikel sind im Lieferumfang enthalten. Sollte etwas fehlen, wenden Sie sich bitte an Ihren örtlichen Händler.

Hinweis: Bitte bewahren Sie den Verpackungskarton und das Verpackungsmaterial für einen späteren Transport des Monitors auf.

Produktübersicht

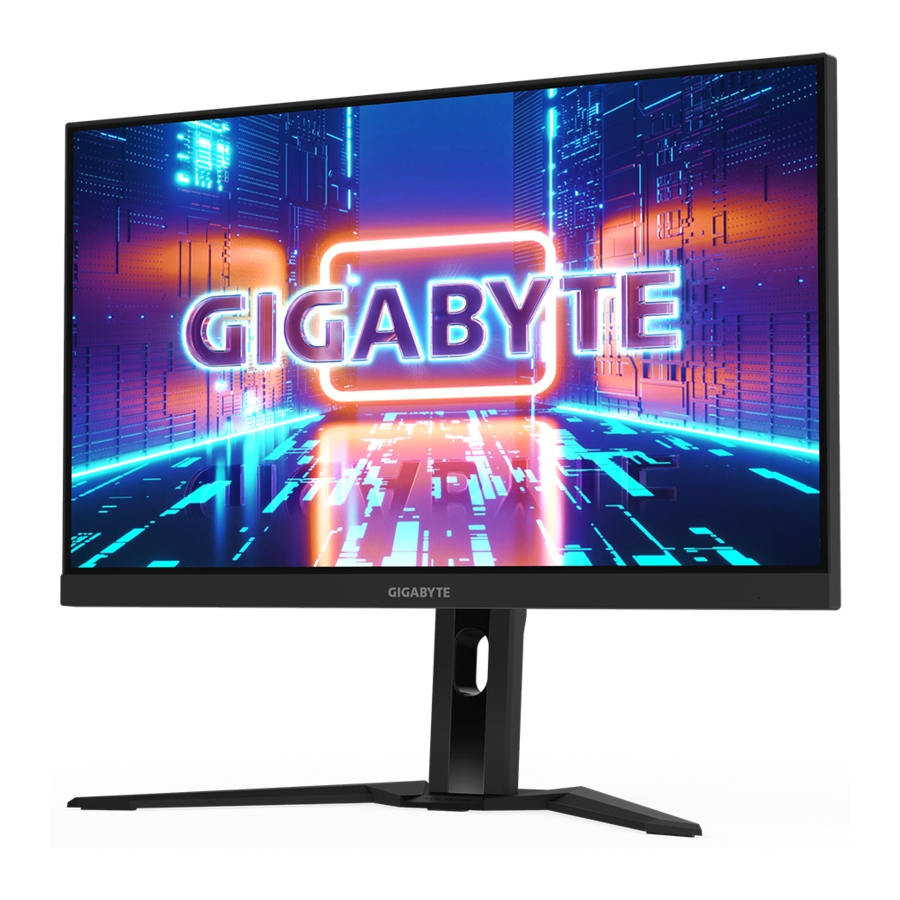

Vorderansicht

1. Betriebs-LED

Rückansicht

1. Steuertaste
2. KVM-Taste
3. AC-Stromeingang
4. HDMI-Anschlüsse (x2)
5. DisplayPort
6. USB Typ-C-Anschluss
7. Kopfhöreranschluss
8. USB-Upstream-Anschluss
9. USB 3.2-Anschlüsse (x2)

Hinweis:

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC.

ERSTE SCHRITTE

Installation des Monitorfußes

1. Legen Sie den Monitor mit dem Bildschirm nach unten auf den unteren EPS-Schaumstoff.
2. Richten Sie den Monitorfuß an dem Abstandshalter unter dem Ständer aus.
   Befestigen Sie dann den Fuß am Ständer.


3. Heben Sie den Schraubring an und drehen Sie ihn im Uhrzeigersinn, um den Monitorfuß zu befestigen.


4. Heben Sie den Monitor in eine aufrechte Position und stellen Sie ihn auf einen Tisch.
5. Entfernen Sie den kleinen EPS-Schaumstoffblock, der sich zwischen der Rückseite des Bildschirms und dem Ständer befindet. Entfernen Sie dann die Sicherungsplatte aus ihrer Halterung.

Hinweis: Durch Entfernen der Sicherungsplatte können Sie den Bildschirm nun auf die gewünschte Höhe einstellen.

Einstellen des Betrachtungswinkels

Hinweis: Halten Sie den Monitorfuß fest, damit der Bildschirm beim Einstellen nicht umkippt.

Einstellen des Neigungswinkels

Neigen Sie den Bildschirm nach vorne oder hinten auf den gewünschten Betrachtungswinkel (-5˚ bis 20˚).

Einstellen der Bildschirmhöhe

Senken oder heben Sie den Bildschirm auf die gewünschte Höhe (0 bis 130 mm).

Anbringen einer Wandhalterung (Optional)

Verwenden Sie nur ein VESA-kompatibles Wandmontagekit mit 100 x 100 mm.

1. Legen Sie den Monitor mit dem Bildschirm nach unten auf den unteren EPS-Schaumstoff.
2. Drücken Sie die Entriegelungstaste nach oben, um den Ständer vom Monitor zu lösen.
   Entfernen Sie dann den Ständer.

3. Befestigen Sie die Montagehalterung an den Befestigungslöchern an der Rückseite des Monitors. Verwenden Sie dann die Schrauben, um die Halterung zu fixieren.


Hinweis: Informationen zur Wandmontage des Monitors finden Sie in der Installationsanleitung, die dem Wandhalterungs-Kit beiliegt. VESA-Montageschraubengröße: M4 x 20 mm Minimum.

Anschlüsse herstellen

1. HDMI-Kabel
2. DisplayPort-Kabel
3. USB Typ-C-Kabel
4. Kopfhörerkabel
5. USB-Kabel (A-Stecker auf B-Stecker)
6. USB-Kabel

VERWENDUNG DES GERÄTS

Ein-/Ausschalten des Monitors

Einschalten

1. Schließen Sie das Netzkabel an eine Steckdose an.
2. Drücken Sie die Steuertaste, um den Monitor einzuschalten. Die Betriebs-LED leuchtet weiß und zeigt an, dass der Monitor betriebsbereit ist.

Hinweis: Wenn kein Signal vorhanden ist, zeigt der Monitor für eine Weile die Meldung Kein Signal an. Danach wechselt der Monitor in den Energiesparmodus und die Betriebs-LED leuchtet weiß und beginnt im Sekundentakt zu blinken.

Ausschalten

Halten Sie die Steuertaste 2 Sekunden lang gedrückt, um den Monitor auszuschalten.

Hinweis: Wenn das Main (Haupt) Menü auf dem Bildschirm erscheint, können Sie den Monitor auch ausschalten, indem Sie die Steuertaste nach unten bewegen ( ).

Empfehlungen für den Benutzerkomfort

Die folgenden Tipps sollen Ihnen helfen, Ihren Monitor komfortabel zu nutzen:

• Optimale Betrachtungsabstände für Monitore liegen zwischen ca. 510 mm und 760 mm (20" to 30") (20 bis 30 Zoll).
• Eine allgemeine Richtlinie ist, den Monitor so zu positionieren, dass die Oberkante des Bildschirms auf oder leicht unter Ihrer Augenhöhe liegt, wenn Sie bequem sitzen.
• Sorgen Sie für eine ausreichende Beleuchtung, passend zu der Art der Arbeit, die Sie ausführen.
• Machen Sie regelmäßig und häufig Pausen (mindestens 10 Minuten) jede halbe Stunde.
• Schauen Sie in den Pausen regelmäßig vom Bildschirm weg und konzentrieren Sie sich für mindestens 20 Sekunden auf ein entferntes Objekt.
• Augenübungen können helfen, die Augenbelastung zu reduzieren. Wiederholen Sie diese Übungen häufig:

1. Blicken Sie nach oben und unten.
2. Rollen Sie Ihre Augen langsam.
3. Bewegen Sie Ihre Augen diagonal.

Auswählen der Eingangsquelle

1. Bewegen Sie die Steuertaste nach links ( ), um das Menü Input (Eingang) aufzurufen.
2. Bewegen Sie die Steuertaste nach oben/unten ( ), um die gewünschte Eingangsquelle auszuwählen. Drücken Sie dann die Steuertaste zur Bestätigung.

BEDIENUNG

Schnellmenü

Hotkey

Standardmäßig wurde dem Control button die spezifische Funktion zugewiesen.

Hinweis: Um die voreingestellte Hotkey-Funktion zu ändern, siehe "Quick Switch" (Schnellwechsel).

Um auf die Hotkey-Funktion zuzugreifen, gehen Sie wie folgt vor:

• Bewegen Sie den Control button nach oben ( ), um das Black Equalizer-Menü aufzurufen.
  Bewegen Sie den Control button nach oben/unten ( ) um die Black Equalizer-Einstellung anzupassen und drücken Sie den Control button zur Bestätigung.


• Bewegen Sie den Control button nach unten ( ), um das Picture Mode-Menü aufzurufen.
Bewegen Sie den Control button nach oben/unten ( ), um die gewünschte Option auszuwählen und drücken Sie den Control button zur Bestätigung.

• Bewegen Sie den Control button nach rechts ( ), um das Volume-Menü aufzurufen.
Bewegen Sie den Control button nach oben/unten ( ), um die Kopfhörerlautstärke anzupassen und drücken Sie den Control button zur Bestätigung.

• Bewegen Sie den Control button nach links ( ), um das Input-Menü aufzurufen. Siehe den Abschnitt "Selecting the Input Source" (Eingangsquelle auswählen).
  Hinweis: Um das Menü zu schließen, bewegen Sie den Control button nach links ( ).

Funktionstasten-Anleitung

Drücken Sie den Control button, um das Main-Menü anzuzeigen.

Verwenden Sie dann den Control button, um die gewünschte Funktion auszuwählen und die zugehörigen Einstellungen zu konfigurieren.

KVM

Wenn das Main-Menü auf dem Bildschirm angezeigt wird, bewegen Sie den Control button nach links ( ), um das KVM-Menü aufzurufen.

• KVM Switch: Wechseln Sie die Eingangsquelle, die in den KVM Wizard-Einstellungen der USB-B- oder Type-C-Verbindung zugewiesen wurde.
  Wenn mehrere Eingangssignale an das Gerät angeschlossen sind, wird ein Meldungsfeld auf dem Bildschirm angezeigt, sobald das System ein USB Type-C-Eingangssignal erkennt.

Um zur USB Type-C-Eingangsquelle zu wechseln, drücken Sie einfach den KVM button oder den Control button.

Wenn jedoch kein Eingangssignal von der aktuell ausgewählten Eingangsquelle vorhanden ist, wechselt das System zur zuvor verbundenen Eingangsquelle zurück.

Hinweis: Diese Option wird deaktiviert, wenn die KVM button-Funktion deaktiviert ist (KVM OFF (KVM AUS)).

• KVM Wizard: Konfigurieren Sie die KVM-bezogenen Einstellungen.
  Legen Sie zuerst die Eingangsquelle fest, die mit der USB Type-B-Verbindung verbunden werden soll, und danach mit der USB Type-C-Verbindung.


Hinweis: Wenn Sie die Einstellung USB-B Display auf Type-C setzen, wird die Menüoption TYPE-C Display automatisch deaktiviert. Sie sehen dann den KVM status auf der KVM Wizard-Seite wie unten dargestellt.

• KVM ON/OFF: Aktivieren/Deaktivieren Sie die KVM button-Funktion.
  • Wählen Sie ON (EIN), um die KVM button-Funktion zu aktivieren. Sobald das System ein USB Type-C-Eingangssignal erkennt, wird ein Meldungsfeld auf dem Bildschirm angezeigt.

    Drücken Sie den KVM button oder den Control button, um zur USB Type-C-Eingangsquelle zu wechseln.
    Hinweis: Wenn die KVM button-Funktion aktiviert ist, wird KVM ON auf dem linken Bedienfeld angezeigt.
  • Wählen Sie OFF (AUS), um die KVM button-Funktion zu deaktivieren.
    Hinweis: Wenn die KVM button-Funktion deaktiviert ist, wird KVM OFF auf dem linken Bedienfeld angezeigt.
• KVM Reset: Stellen Sie die KVM-Standardeinstellungen wieder her.
  • Die HDMI 1-Eingangsquelle ist mit der USB Type-B-Verbindung verbunden.
  • Die USB Type-C-Eingangsquelle ist mit der USB Type-C-Verbindung verbunden.
  • Die KVM ON/OFF-Funktion ist auf ON (EIN) eingestellt.

Game Assist

Wenn das Main-Menü auf dem Bildschirm angezeigt wird, bewegen Sie den Control button nach rechts ( ), um das Game Assist-Menü aufzurufen.

• GAME INFO: Konfigurieren Sie die FPS (First Person Shooting)-Spiel-bezogenen Einstellungen.
  • Wählen Sie Gaming Timer (Spieltimer), um den Countdown-Timer-Modus auszuwählen. Um diese Funktion zu deaktivieren, setzen Sie die Einstellung auf OFF (AUS).
  • Wählen Sie Gaming Counter (Spielzähler) oder Refresh Rate (Bildwiederholfrequenz), um den Spielzähler oder die Echtzeit-Bildwiederholfrequenz-Einstellung zu aktivieren/deaktivieren.
  • Wählen Sie Info Location (Info-Position), um die Position der auf dem Bildschirm anzuzeigenden Informationen festzulegen.


• Crosshair: Wählen Sie den gewünschten Fadenkreuztyp, passend zu Ihrer Spielumgebung. Es erleichtert das Zielen erheblich.
• Dashboard: Konfigurieren Sie die Dashboard-Einstellungen.

  • ON (EIN): Aktivieren Sie die Funktion. Wählen Sie dann die gewünschte(n) Option(en) aus, die auf dem Bildschirm angezeigt werden sollen.
  • OFF (AUS): Deaktivieren Sie die Funktion.
  • Dashboard Location (Dashboard-Position): Geben Sie die Position der auf dem Bildschirm anzuzeigenden Dashboard-Informationen an. Sobald die Dashboard-Konfiguration abgeschlossen ist, werden die Systemdaten über den USB-Anschluss an den SOC übertragen und der Wert der ausgewählten Funktion(en) auf dem Bildschirm angezeigt.


Hinweis: Stellen Sie sicher, dass das USB-Kabel ordnungsgemäß an den USB-Upstream-Port des Monitors und den USB-Anschluss Ihres Computers angeschlossen ist.

• Display Alignment: Wenn die Funktion aktiviert ist, werden die Ausrichtungslinien auf den vier Seiten des Bildschirms angezeigt, was ein nützliches Werkzeug ist, um mehrere Monitore perfekt auszurichten.

Geräteeinstellungen konfigurieren

Wenn das Menü Main (Hauptmenü) auf dem Bildschirm erscheint, bewegen Sie die Taste Control (Steuerung) nach oben ( ), um das Menü Settings (Einstellungen) aufzurufen.

Hinweis: Verwenden Sie die Taste Control (Steuerung), um durch das Menü zu navigieren und Anpassungen vorzunehmen.

Gaming

Konfigurieren Sie die spielbezogenen Einstellungen.

Item (Element)	Description (Beschreibung)
Aim Stabilizer sync (Aim Stabilizer Synchronisierung)	Wenn diese Funktion aktiviert ist, reduziert sie die Bewegungsunschärfe in schnelllebigen Spielen. Hinweis: Diese Funktion ist unter den folgenden Bedingungen nicht verfügbar: wenn die Frequenzeinstellung niedriger als 100 Hz ist. wenn die aktuelle Quelle HDR ist.
Black Equalizer (Schwarz-Equalizer)	Passt die Helligkeit der schwarzen Bereiche an.
Super Resolution (Super-Auflösung)	Schärft Bilder mit niedriger Auflösung.
Display Mode (Anzeigemodus)	Wählen Sie das Seitenverhältnis des Bildschirms. Full (Vollbild): Skaliert das Eingangsbild, um den Bildschirm auszufüllen. Ideal für Bilder im 16:9-Seitenverhältnis. Aspect (Seitenverhältnis): Zeigt das Eingangsbild ohne geometrische Verzerrung an und füllt dabei so viel wie möglich vom Bildschirm aus. 1:1 (1:1): Zeigt das Eingangsbild in seiner nativen Auflösung ohne Skalierung an. 22"W(16:10) (22"W(16:10)): Zeigt das Eingangsbild an, als ob es auf einem 22"W-Monitor mit einem Seitenverhältnis von 16:10 wäre. 23"W(16:9) (23"W(16:9)): Zeigt das Eingangsbild an, als ob es auf einem 23"W-Monitor mit einem Seitenverhältnis von 16:9 wäre. 23.6"W(16:9) (23.6"W(16:9)): Zeigt das Eingangsbild an, als ob es auf einem 23.6"W-Monitor mit einem Seitenverhältnis von 16:9 wäre. 24"W(16:9) (24"W(16:9)): Zeigt das Eingangsbild an, als ob es auf einem 24"W-Monitor mit einem Seitenverhältnis von 16:9 wäre. Hinweis: Die Optionen 1:1, 22"W(16:10), 23"W(16:9), 23.6"W(16:9) und 24"W(16:9) sind deaktiviert, wenn die AMD FreeSync Premium Funktion aktiviert ist.
Overdrive (Overdrive)	Verbessert die Reaktionszeit des LCD-Monitors.
AMD FreeSync Premium	Wenn diese Funktion aktiviert ist, eliminiert sie Bildschirmverzögerungen und Tearing beim Spielen.


Konfigurieren Sie die bildbezogenen Einstellungen.

Wählen Sie einen der voreingestellten Bildmodi.

• Standard (Standard): Zum Bearbeiten von Dokumenten oder Surfen auf Websites.
• FPS (FPS): Zum Spielen von FPS (First Person Shooting)-Spielen.
• RTS/RPG (RTS/RPG): Zum Spielen von RTS (Real-Time Strategy) oder RPG (Role-Playing Game)-Spielen.
• Movie (Film): Zum Ansehen von Filmen.
• Reader (Leser): Zum Anzeigen von Dokumenten.
• sRGB (sRGB): Zum Anzeigen von Fotos und Grafiken auf dem Computer.
• Custom 1 (Benutzerdefiniert 1): Benutzerdefinierte Bildmoduseinstellungen.
• Custom 2 (Benutzerdefiniert 2): Benutzerdefinierte Bildmoduseinstellungen.
• Custom 3 (Benutzerdefiniert 3): Benutzerdefinierte Bildmoduseinstellungen.

Dann können Sie die folgenden Bildeinstellungen konfigurieren.

Item (Element)	Description (Beschreibung)
Brightness (Helligkeit)	Passt die Helligkeit des Bildes an.
Contrast (Kontrast)	Passt den Kontrast des Bildes an.
6-axis Color (6-Achsen-Farbe)	Eine erweiterte Farbanpassung, bei der der Benutzer Farbton und Sättigung für jede Achsenfarbe individuell anpassen kann.
Color Vibrance (Farbintensität)	Passt die Intensität der gedämpfteren Farben an.
Sharpness (Schärfe)	Passt die Schärfe des Bildes an.
Gamma (Gamma)	Passt den mittleren Luminanzpegel an.
Color Temperature (Farbtemperatur)	Wählen Sie die Farbtemperatur. Hinweis: Wählen Sie User Define (Benutzerdefiniert), um die Farbtemperatur durch Anpassen des Rot (R), Grün (G) oder Blau (B)-Pegels nach Ihren Wünschen anzupassen.
Low Blue Light (Niedriges Blaulicht)	Reduziert die Menge der Blaulichtexposition vom Bildschirm. Level 0 (Stufe 0): Keine Änderung. Level 1~10 (Stufe 1~10): Je höher die Stufe, desto mehr Blaulicht wird reduziert. Hinweis: Stufe 10 ist die optimierte Einstellung. Sie entspricht der TUV Low Blue Light Zertifizierung.
DCR (DCR)	Passt den Schwarzpegel des Bildes an, um den optimalen Kontrast zu erzielen.
Reset Picture (Bildeinstellungen zurücksetzen)	Setzt alle Picture (Bildeinstellungen) auf die Standardeinstellungen zurück.

Anzeige

Konfigurieren Sie die bildschirmbezogenen Einstellungen.

Item (Element)	Description (Beschreibung)
Input (Eingang)	Wählen Sie die Eingangsquelle.
Over Clock (Übertaktung)	Ermöglicht dem Monitor, eine höhere Bildwiederholfrequenz anzuwenden.
RGB Range (RGB-Bereich)	Wählen Sie eine passende RGB-Bereichseinstellung oder lassen Sie den Monitor diese automatisch erkennen. Hinweis: Diese Option ist nur für HDMI-Eingang verfügbar.
Overscan (Overscan)	Wenn diese Funktion aktiviert ist, vergrößert sie das Eingangsbild geringfügig, um die äußersten Ränder des Bildes zu verbergen. Hinweis: Diese Option ist nur für HDMI-Eingang verfügbar.
Apply Picture Model (Bildmodell anwenden)	Wenn diese Funktion ausgewählt ist, können Änderungen an einer der Einstellungen, die sich auf Bildoptionen wie Helligkeit, Kontrast usw. beziehen, auf alle Eingangsquellen oder eine bestimmte angewendet werden.

PIP/PBP

Konfigurieren Sie die Einstellungen für die Mehrbildanzeige.

Item (Element)	Description (Beschreibung)
OFF (Aus)	Deaktiviert die PIP/PBP-Funktion.
PIP	Teilt den Bildschirm in 2 Teile (Hauptfenster und Einfügefenster) auf. Source (Quelle): Ändert die Eingangsquelle für das Einfügefenster. PIP Size (PIP-Größe): Passt die Größe des Einfügefensters an. Location (Position): Verschiebt die Position des Einfügefensters. Display Switch (Anzeige wechseln): Tauscht die beiden Fenster. Audio Switch (Audio wechseln): Wählt aus, welche Audioquelle Sie hören möchten.
PBP	Zeigt einen 1x1-geteilten Bildschirm (linkes und rechtes Fenster) an. Source (Quelle): Ändert die Eingangsquelle für das rechte Fenster. PBP Mode (PBP-Modus): Passt das Seitenverhältnis des Fensters an. Display Switch (Anzeige wechseln): Tauscht die beiden Fenster. Audio Switch (Audio wechseln): Wählt aus, welche Audioquelle Sie hören möchten.

Hinweis: PIP/PBP ist nicht kompatibel mit HDR- und AMD FreeSync Premium-Funktionen.

System

Konfigurieren Sie die systembezogenen Einstellungen.

Item (Element)	Description (Beschreibung)
Audio (Audio)	Konfigurieren Sie die Audioeinstellungen. Volume (Lautstärke): Passt den Lautstärkepegel an. Mute (Stummschalten): Aktiviert/Deaktiviert die Stummschaltfunktion.
OSD Settings (OSD-Einstellungen)	Konfigurieren Sie die Einstellungen für das On-Screen-Display (OSD)-Menü. Display Time (Anzeigezeit): Legt fest, wie lange das OSD-Menü auf dem Bildschirm bleibt. OSD Transparency (OSD-Transparenz): Passt die OSD-Menütransparenz an. OSD Lock (OSD-Sperre): Wenn diese Funktion aktiviert ist, sind keine OSD-Anpassungen zulässig. Hinweis: Um die OSD-Sperrfunktion zu deaktivieren, drücken Sie die Taste Control (Steuerung). Wenn die Meldung auf dem Bildschirm erscheint, wählen Sie Yes (Ja) zur Bestätigung.
Quick Switch (Schnellzugriff)	Weisen Sie den Hotkeys eine Funktion zu. Verfügbare Optionen: Aim Stabilizer sync (Aim Stabilizer Synchronisierung), Black Equalizer (Schwarz-Equalizer), Low Blue Light (Niedriges Blaulicht), Volume (Lautstärke), Input (Eingang), Contrast (Kontrast), Brightness (Helligkeit) und Picture Mode (Bildmodus). Die Standardeinstellung der Hotkeys ist wie folgt: Up (Hoch) ( ): Black Equalizer (Schwarz-Equalizer) Down (Runter) ( ): Picture Mode (Bildmodus) Right (Rechts) ( ): Volume (Lautstärke) Left (Links) ( ): Input (Eingang)
Other Settings (Weitere Einstellungen)	Resolution Notice (Auflösungshinweis): Wenn diese Funktion aktiviert ist, erscheint die Meldung zur empfohlenen Auflösung auf dem Bildschirm, wenn der Monitor zu einer anderen Eingangsquelle wechselt. Input Auto Switch (Automatische Eingangswechsel): Wenn diese Funktion aktiviert ist, wechselt sie automatisch zu einer verfügbaren Eingangsquelle. Auto Power OFF (Automatisches Ausschalten): Wenn diese Funktion aktiviert ist, schaltet sich der Monitor nach einer bestimmten Zeit automatisch aus. LED Indicator (LED-Anzeige): Standardmäßig ist die LED-Anzeige auf Always ON (Immer AN) eingestellt. Always ON (Immer AN): Die Power-LED leuchtet während des Betriebs weiß. Always OFF (Immer AUS): Schaltet die Power-LED aus. Standby ON (Standby AN): Die Power-LED leuchtet im Standby-Modus weiß. Wenn die Stromversorgung ausgeschaltet wird, bleibt die Power-LED aus. Type-C Compatibility (Type-C-Kompatibilität): Aktivieren Sie diese Option, um die Kompatibilität von Mobilgeräten zu verbessern. HDMI-CEC: Wenn diese Funktion aktiviert ist, können CEC-Geräte wie PS5, XBOX den Monitor einschalten, wenn sie aktiviert werden, und das Display ausschalten, wenn sie in den Standby- oder Aus-Modus wechseln. USB(A/C) Charge (USB(A/C)-Laden): Aktiviert oder deaktiviert die Ladefunktion für USB Type-A und USB Type-C (5V/3A,9V/3A,12V/3A,15V/3A) im Standby-Modus.

Sprache

Wählen Sie eine verfügbare Sprache für das OSD-Menü.

Einstellungen speichern

Legen Sie die personalisierten OSD-Konfigurationen für Setting1, Setting2 oder Setting3 fest.

Item (Element)	Description (Beschreibung)
Save (Speichern)	Speichert die benutzerdefinierten Einstellungen.
Load (Laden)	Lädt die gespeicherten Einstellungen.

Alles zurücksetzen

Stellt den Monitor auf die Werkseinstellungen zurück.

Spezifikationen

Position	Beschreibung
Panelgröße	27-inch
Seitenverhältnis	16:9
Auflösung	1920 x 1080
LED-Lebensdauer	30,000 hours
Pixelabstand	0.3108 x 0.3108
Helligkeit	400nits (typ.)
Kontrastverhältnis	1000:1 (typ.)
Farbtiefe	16.7M colors
Aktive Anzeigefläche	596.736 (H) x 335.664 (V)
Betrachtungswinkel	178°(H) / 178°(V)
Eingangs-/Ausgangsanschlüsse	2x HDMI 2.0 1x DP1.2 1x Kopfhörer 1x USB upstream 2x USB 3.2 (downstream, 5V/1.5A) 1x USB Type-C (5V/3A, 9V/2A,12V/1.5A, 15V/1A)
Stromversorgung	AC 100~240V at 50/60Hz
Stromverbrauch	Betriebsmodus: 22.5W Standby: 0.5W Aus: 0.3W Hinweis: Die Testbedingungen entsprechen den CEC-Standards.
Abmessungen (B x H x T)	615.7 x 517.49 x 229.33 mm (mit Standfuß)
Gewicht	7.5 ±0.5 kgs (mit Standfuß) 5.6 ±0.5 kgs (ohne Standfuß)
Temperaturbereich (Betrieb)	0°C to 40°C

Hinweis: Technische Daten können ohne vorherige Ankündigung geändert werden.

Liste der unterstützten Timings

Anschluss	FHD	Anschluss	FHD
HDMI	640x480@60Hz	DP (Type-c)	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1920x1080@24Hz		1920x1080@60Hz
	1920x1080@60Hz		1920x1080@120Hz
	1920x1080@120Hz		1920x1080@144Hz
	1920x1080@144Hz		1920x1080@165Hz
	1920x1080@60Hz(PBP mode)		1920x1080@60Hz(PBP mode)
	960x1080@60Hz(PBP mode)		960x1080@60Hz(PBP mode)

Fehlerbehebung

Problem	Mögliche Lösung(en)
Kein Strom	Stellen Sie sicher, dass das Netzkabel korrekt an die Stromquelle und den Monitor angeschlossen ist. Überprüfen Sie Kabel und Stecker auf Beschädigungen. Stellen Sie sicher, dass der Monitor eingeschaltet ist.
Es erscheint kein Bild auf dem Bildschirm	Stellen Sie sicher, dass Monitor und Computer korrekt angeschlossen und beide Geräte eingeschaltet sind. Stellen Sie sicher, dass Sie die richtige Eingangsquelle ausgewählt haben. Passen Sie die Einstellungen für **Helligkeit** und **Kontrast** an.
Das Bild füllt nicht den gesamten Bildschirm aus	Versuchen Sie eine andere Einstellung für den **Anzeigemodus** (Seitenverhältnis).
Die Farben sind verzerrt	Stellen Sie sicher, dass das Eingangssignalkabel korrekt angeschlossen ist. Konfigurieren Sie die bildbezogenen Einstellungen. Siehe Abschnitt „Bild“.
Kein Ton oder geringe Lautstärke	Stellen Sie sicher, dass das Kopfhörerkabel korrekt angeschlossen ist. Passen Sie die Lautstärke an. Passen Sie die tonebezogenen Einstellungen Ihres Computers an.

Hinweis: Wenn das Problem weiterhin besteht, kontaktieren Sie bitte unseren Kundendienst für weitere Unterstützung.

Grundpflege

Gehen Sie wie folgt vor, um den Bildschirm zu reinigen, wenn er verschmutzt ist:

• Wischen Sie den Bildschirm mit einem weichen, fusselfreien Tuch ab, um eventuellen Reststaub zu entfernen.
• Sprühen oder tragen Sie die Reinigungsflüssigkeit auf ein weiches Tuch auf. Wischen Sie den Bildschirm dann vorsichtig mit dem feuchten Tuch ab.

Hinweis:

• Stellen Sie sicher, dass das Tuch feucht, aber nicht nass ist.
• Vermeiden Sie beim Abwischen übermäßigen Druck auf den Bildschirm.
• Säurehaltige oder scheuernde Reinigungsmittel können den Bildschirm beschädigen.

Hinweise zum USB-Laden

Die folgenden Geräte sind nicht mit BC 1.2 im CDP-Modus kompatibel. Wenn der Hub an einen PC angeschlossen ist, können diese Geräte nicht über das USB-Kabel geladen werden.

Hersteller	Gerät	PID/VID
Apple	iPad	PID_129A/VID_05AC
Samsung	GALAXY Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

GIGABYTE Serviceinformationen

Weitere Serviceinformationen finden Sie auf der offiziellen GIGABYTE-Website: https://www.gigabyte.com/

SICHERHEITSINFORMATIONEN

Sicherheitshinweise

Lesen Sie die folgenden Sicherheitshinweise, bevor Sie den Monitor verwenden.

• Verwenden Sie nur das Zubehör, das mit dem Monitor geliefert wird oder vom Hersteller empfohlen wird.
• Bewahren Sie die Kunststoffverpackung des Produkts an einem Ort auf, der für Kinder unzugänglich ist.
• Bevor Sie den Monitor an die Steckdose anschließen, stellen Sie sicher, dass die Spannungsangabe des Netzkabels mit den Stromspezifikationen des Landes übereinstimmt, in dem Sie sich befinden.
• Der Netzstecker muss an eine ordnungsgemäß verdrahtete und geerdete Steckdose angeschlossen werden.
• Berühren Sie den Stecker nicht mit nassen Händen, da dies sonst leicht zu einem Stromschlag führen kann.
• Stellen Sie den Monitor an einem stabilen und gut belüfteten Ort auf.
• Stellen Sie den Monitor nicht in der Nähe von Wärmequellen wie Elektroheizkörpern oder direkter Sonneneinstrahlung auf.
• Die Löcher oder Öffnungen am Monitor dienen der Belüftung. Decken oder blockieren Sie die Lüftungsöffnungen nicht mit Gegenständen.
• Verwenden Sie den Monitor nicht in der Nähe von Wasser, Getränken oder allen Arten von Flüssigkeiten. Andernfalls kann es zu einem Stromschlag oder Schäden am Monitor kommen.
• Stellen Sie sicher, dass Sie den Monitor vor der Reinigung von der Steckdose trennen.
• Da die Bildschirmoberfläche leicht zerkratzt werden kann, vermeiden Sie es, die Oberfläche mit harten oder scharfen Gegenständen zu berühren.
• Verwenden Sie ein weiches, fusselfreies Tuch anstelle eines Papiertuchs, um den Bildschirm abzuwischen. Bei Bedarf können Sie einen Glasreiniger zur Reinigung des Monitors verwenden. Sprühen Sie den Reiniger jedoch niemals direkt auf den Bildschirm.
• Trennen Sie das Netzkabel, wenn der Monitor längere Zeit nicht verwendet wird.
• Versuchen Sie nicht, den Monitor selbst zu zerlegen oder zu reparieren.

Vorsichtsmaßnahmen bei Stabilitätsrisiken

Das Produkt kann herunterfallen und schwere Personen- oder sogar Todesfälle verursachen. Um Verletzungen zu vermeiden, muss dieses Produkt gemäß den Installationsanweisungen sicher am Boden/an der Wand befestigt werden.

Viele Verletzungen, insbesondere bei Kindern, können durch einfache Vorsichtsmaßnahmen vermieden werden, wie zum Beispiel:

• Verwenden Sie IMMER Ständer oder Installationsmethoden, die vom Hersteller des Produktsatzes empfohlen werden.
• Verwenden Sie IMMER Möbel, die das Produkt sicher tragen können.
• Stellen Sie IMMER sicher, dass das Produkt nicht über den Rand des tragenden Möbels hinausragt.
• Klären Sie Kinder IMMER über die Gefahren des Kletterns auf Möbel auf, um das Produkt oder dessen Bedienelemente zu erreichen.
• Verlegen Sie Kabel und Leitungen, die an Ihr Produkt angeschlossen sind, IMMER so, dass niemand darüber stolpern, daran ziehen oder es greifen kann.
• Stellen Sie ein Produkt NIEMALS an einem instabilen Ort auf.
• Stellen Sie das Produkt NIEMALS auf hohe Möbel (z. B. Schränke oder Bücherregale), ohne sowohl die Möbel als auch das Produkt an einer geeigneten Halterung zu befestigen.
• Legen Sie das Produkt NIEMALS auf Stoffe oder andere Materialien, die sich zwischen dem Produkt und den tragenden Möbeln befinden könnten.
• Stellen Sie NIEMALS Gegenstände, die Kinder zum Klettern verleiten könnten, wie Spielzeug und Fernbedienungen, auf das Produkt oder die Möbel, auf denen das Produkt steht.
• Wenn das vorhandene Produkt beibehalten und umgestellt werden soll, sollten dieselben Überlegungen wie oben angewendet werden.
• Um Personen- oder Produktschäden durch Umkippen infolge von Erdbeben oder anderen Erschütterungen zu vermeiden, stellen Sie sicher, dass das Produkt an einem stabilen Ort installiert wird und Maßnahmen zum Verhindern des Herunterfallens getroffen werden.

Referenzen

• GIGABYTE Global

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

GIGABYTE M27F A - Gaming-Monitor-Handbuch herunterladen

Verfügbare Sprachen
