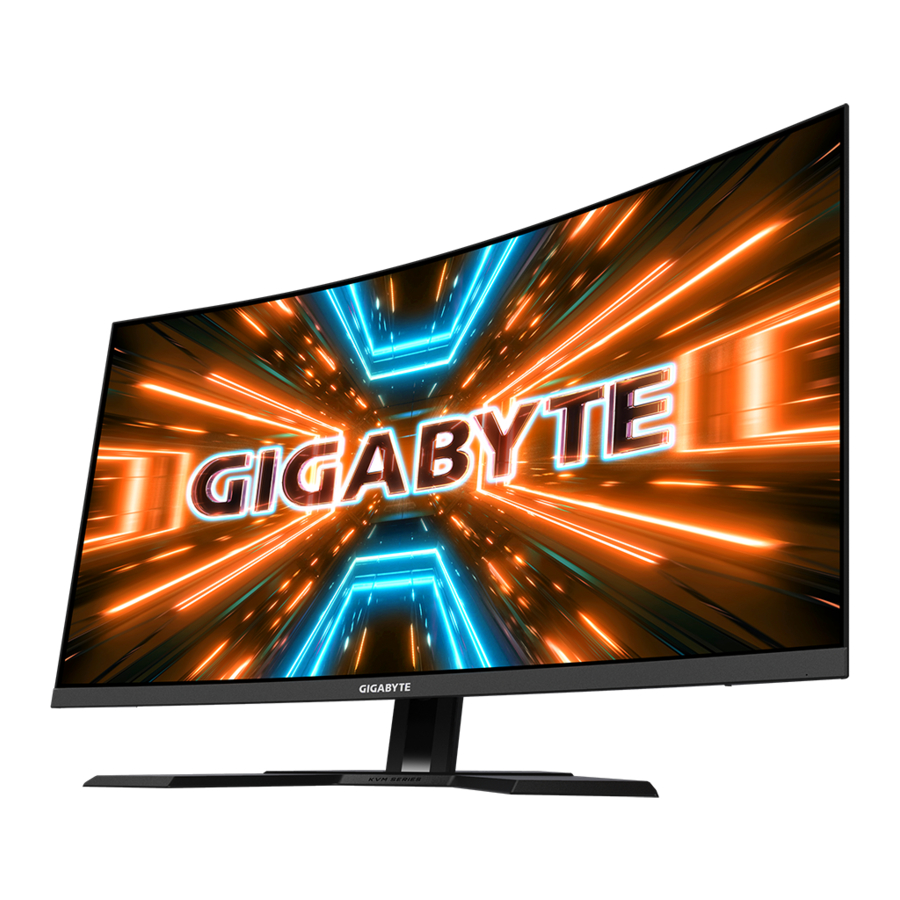

GIGABYTE M32UC - Gaming-Monitor-Handbuch

EINFÜHRUNG

Auspacken

1. Öffnen Sie die obere Abdeckung des Verpackungskartons.

2. Entnehmen Sie die Gegenstände aus dem oberen EPS-Schaumstoff.

3. Entfernen Sie den oberen EPS-Schaumstoff. Anschließend können Sie den Monitor aus dem unteren EPS-Schaumstoff entnehmen.


Lieferumfang

Die folgenden Artikel sind im Lieferumfang enthalten. Sollte etwas fehlen, wenden Sie sich bitte an Ihren örtlichen Händler.

Hinweis: Bitte bewahren Sie den Verpackungskarton und das Verpackungsmaterial für einen späteren Transport des Monitors auf.

Produktübersicht

Vorderansicht

1. Betriebs-LED

Rückansicht

1. Steuerungstaste
2. KVM-Taste
3. Kensington-Schloss
4. Kopfhöreranschluss
5. HDMI-Anschlüsse (x2)
6. DisplayPort
7. USB Typ-C Anschluss
8. USB Upstream-Anschluss
9. USB 3.2-Anschlüsse (x3)
10. DC IN-Buchse

Hinweis:

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.

ERSTE SCHRITTE

Installieren des Monitorfußes

1. Legen Sie den Monitor mit dem Bildschirm nach unten auf den unteren EPS-Schaumstoff.
2. Richten Sie die oberen Haken am Ständer an den Befestigungsschlitzen auf der Rückseite des Monitors aus und schieben Sie sie hinein. Schieben Sie den Verriegelungshebel nach vorne und lassen Sie ihn dann los, um die unteren Haken des Ständers in den Befestigungsschlitzen auf der Rückseite des Monitors zu sichern.

3. Richten Sie den Monitorfuß an der Säule unterhalb des Ständers aus. Befestigen Sie dann den Fuß am Ständer.

4. Heben Sie den Schraubring an und drehen Sie ihn im Uhrzeigersinn, um den Monitorfuß zu befestigen.

5. Heben Sie den Monitor in eine aufrechte Position und stellen Sie ihn auf einen Tisch.

Anpassen des Betrachtungswinkels

Hinweis: Halten Sie den Monitorfuß fest, damit der Bildschirm bei der Einstellung nicht umkippt.

Einstellen des Neigungswinkels

Neigen Sie den Bildschirm nach vorne oder hinten auf den gewünschten Betrachtungswinkel (-5˚ bis 20˚).

Einstellen der Bildschirmhöhe

Senken oder heben Sie den Bildschirm auf die gewünschte Höhe (0 bis 100mm).

Anbringen einer Wandhalterung (Optional)

Verwenden Sie nur ein VESA-kompatibles Wandhalterungsset (100 x 100 mm).

1. Legen Sie den Monitor mit dem Bildschirm nach unten auf den unteren EPS-Schaumstoff.
2. Schieben Sie den Ständer nach hinten, während Sie den Verriegelungshebel nach vorne drücken, um die oberen Haken aus den Befestigungsschlitzen auf der Rückseite des Monitors zu lösen. Entfernen Sie dann den Ständer.

3. Bringen Sie die Halterung an den Befestigungslöchern an der Rückseite des Monitors an. Verwenden Sie dann die Schrauben, um die Halterung zu befestigen.


Hinweis: Um den Monitor an der Wand zu befestigen, beachten Sie die Installationsanleitung, die dem Wandhalterungsset beiliegt. VESA-Befestigungsschraubengröße: M4 x 15mm Minimum.

Anschlüsse herstellen

1. Kopfhörerkabel
2. HDMI-Kabel
3. DisplayPort-Kabel
4. USB Typ-C Kabel
5. USB (A-Stecker auf B-Stecker) Kabel
6. USB-Kabel
7. Netzteil und Stromkabel

VERWENDUNG DES GERÄTS

Ein-/Ausschalten des Monitors

Einschalten

1. Verbinden Sie das Stromkabel mit dem Netzteil.
2. Verbinden Sie das Netzteil mit der DC IN-Buchse auf der Rückseite des Monitors.
3. Stecken Sie das Stromkabel in eine Steckdose.
4. Drücken Sie die Control (Steuerung) Taste, um den Monitor einzuschalten. Die Betriebs-LED leuchtet weiß und zeigt damit an, dass der Monitor betriebsbereit ist.


Hinweis: Wenn kein Signal vorhanden ist, zeigt der Monitor eine No Signal (Kein Signal)-Meldung für eine Weile an. Anschließend wechselt der Monitor in den Energiesparmodus und die Betriebs-LED leuchtet weiß und blinkt im Sekundentakt.

Ausschalten

Halten Sie die Control (Steuerung) Taste 2 Sekunden lang gedrückt, um den Monitor auszuschalten. Hinweis: Wenn das Main (Haupt) Menü auf dem Bildschirm erscheint, können Sie den Monitor auch ausschalten, indem Sie die Control (Steuerung) Taste nach unten bewegen ( ).

Empfehlungen für den Benutzerkomfort

Der Monitor verwendet die Flicker-Free-Technologie, die das für das Auge sichtbare Monitorflimmern beseitigt und Benutzer vor Augenbelastung und Ermüdung schützt. Im Folgenden finden Sie einige Tipps für eine komfortable Betrachtung Ihres Monitors:

• Optimale Betrachtungsabstände für Monitore liegen bei etwa 510 mm bis 760 mm (20 Zoll bis 30 Zoll).
• Eine allgemeine Richtlinie besagt, dass der Monitor so positioniert werden sollte, dass die Oberkante des Bildschirms auf oder leicht unter Ihrer Augenhöhe liegt, wenn Sie bequem sitzen.
• Sorgen Sie für eine ausreichende Beleuchtung für die Art der Arbeit, die Sie ausführen.
• Machen Sie regelmäßig und häufig Pausen (mindestens 10 Minuten) alle 30 Minuten.
• Schauen Sie während der Pausen regelmäßig vom Monitorbildschirm weg und konzentrieren Sie sich für mindestens 20 Sekunden auf ein entferntes Objekt.
• Augenübungen können helfen, die Augenbelastung zu reduzieren. Wiederholen Sie diese Übungen häufig:

1. nach oben und unten schauen
2. Augen langsam rollen lassen
3. Augen diagonal bewegen.

Auswählen der Eingangsquelle

1. Bewegen Sie die Control (Steuerung) Taste nach rechts (), um das Input (Eingang) Menü aufzurufen.
2. Bewegen Sie die Control (Steuerung) Taste nach oben/unten (), um die gewünschte Eingangsquelle auszuwählen. Drücken Sie dann die Control (Steuerung) Taste zur Bestätigung.


BEDIENUNG

Schnellmenü

Hotkey

Standardmäßig ist die Control-Taste mit der spezifischen Funktion belegt.
Hinweis: Um die voreingestellte Hotkey-Funktion zu ändern, siehe "Quick Switch" (Schnellumschalter).

Um die Hotkey-Funktion aufzurufen, gehen Sie wie folgt vor:

• Bewegen Sie die Control-Taste nach oben (), um in das Menü Black Equalizer zu gelangen.
  Bewegen Sie die Control-Taste nach oben/unten (), um die Einstellung anzupassen, und drücken Sie die Control-Taste zur Bestätigung.

• Bewegen Sie die Control-Taste nach unten (), um in das Menü Picture Mode zu gelangen.
  Bewegen Sie die Control-Taste nach oben/unten (), um die gewünschte Option auszuwählen, und drücken Sie die Control-Taste zur Bestätigung.

• Bewegen Sie die Control-Taste nach links ( Bewegen Sie die Control-Taste nach oben/unten (), um die Kopfhörerlautstärke anzupassen, und drücken Sie die Control-Taste zur Bestätigung.

• Bewegen Sie die Control-Taste nach rechts (), um in das Menü Input zu gelangen. Siehe den Abschnitt "Selecting the Input Source" (Auswahl der Eingangsquelle).

Hinweis: Um das Menü zu schließen, bewegen Sie die Control-Taste nach links ().

Funktionstasten-Anleitung

Drücken Sie die Control-Taste, um das Main-Menü anzuzeigen.

Verwenden Sie dann die Control-Taste, um die gewünschte Funktion auszuwählen und die entsprechenden Einstellungen zu konfigurieren.

KVM

Wenn das Main-Menü auf dem Bildschirm erscheint, bewegen Sie die Control-Taste nach links (), um in das KVM-Menü zu gelangen.

• KVM Switch: Wechseln Sie die Eingangsquelle, die in den KVM Wizard-Einstellungen einer USB-B- oder Type-C-Verbindung zugewiesen wurde.
  Wenn mehrere Eingangssignale mit dem Gerät verbunden sind, erscheint ein Meldungsfeld auf dem Bildschirm, sobald das System ein USB Type-C-Eingangssignal erkannt hat.


Um zur USB Type-C Eingangsquelle zu wechseln, drücken Sie einfach die KVM-Taste oder die Control-Taste.
Wenn jedoch kein Eingangssignal von der aktuell ausgewählten Eingangsquelle vorhanden ist, kehrt das System zur zuvor verbundenen Eingangsquelle zurück.
Hinweis: Diese Option wird deaktiviert, wenn die KVM-Tastenfunktion deaktiviert ist (KVM OFF).

• KVM Wizard: Konfigurieren Sie die KVM-bezogenen Einstellungen.
  Legen Sie zuerst die Eingangsquelle fest, die mit der USB Type-B-Verbindung verbunden werden soll, und danach die USB Type-C-Verbindung.


Hinweis: Wenn Sie die Einstellung USB-B Display auf TYPE-C setzen, wird die Menüoption TYPE-C Display automatisch deaktiviert. Sie sehen dann den KVM status auf der KVM Wizard-Seite wie unten.

• KVM ON/OFF: Aktivieren/Deaktivieren der KVM-Tastenfunktion.
  • Wählen Sie ON, um die KVM-Tastenfunktion zu aktivieren. Sobald das System ein USB Type-C-Eingangssignal erkannt hat, erscheint ein Meldungsfeld auf dem Bildschirm.

    Drücken Sie die KVM-Taste oder die Control-Taste, um zur USB Type-C Eingangsquelle zu wechseln.
    Hinweis: Wenn die KVM-Tastenfunktion aktiviert ist, wird KVM ON auf dem linken Panel angezeigt.
• Wählen Sie OFF, um die KVM-Tastenfunktion zu deaktivieren.
  Hinweis: Wenn die KVM-Tastenfunktion deaktiviert ist, wird KVM OFF auf dem linken Panel angezeigt.
• KVM Reset: Setzt die KVM-Standardeinstellungen zurück.
  • HDMI 1 Eingangsquelle ist mit der USB Type-B-Verbindung verbunden.
  • USB Type-C Eingangsquelle ist mit der USB Type-C-Verbindung verbunden.
  • Die KVM ON/OFF-Funktion ist auf ON gestellt.

Game Assist

Wenn das Main-Menü auf dem Bildschirm erscheint, bewegen Sie die Control-Taste nach rechts (), um in das Game Assist-Menü zu gelangen.

• GAME INFO: Konfigurieren Sie die Einstellungen für FPS (First Person Shooting)-Spiele.
  • Wählen Sie Gaming Timer, um den Countdown-Timer-Modus auszuwählen. Um diese Funktion zu deaktivieren, setzen Sie die Einstellung auf OFF.
  • Wählen Sie Gaming Counter oder Refresh Rate, um den Spielzähler oder die Echtzeit-Bildwiederholfrequenz-Einstellung zu aktivieren/deaktivieren.
  • Wählen Sie Info Location, um die Position der auf dem Bildschirm anzuzeigenden Informationen festzulegen.

• Crosshair: Wählen Sie den gewünschten Fadenkreuztyp passend zu Ihrer Spielumgebung. Es erleichtert das Zielen erheblich.
• Dashboard: Konfigurieren Sie die Dashboard-Einstellungen.

  • ON: Aktivieren Sie die Funktion. Wählen Sie dann die gewünschte(n) Option(en) aus, die auf dem Bildschirm angezeigt werden sollen.
  • OFF: Deaktivieren Sie die Funktion.
  • Dashboard Location: Legen Sie die Position der auf dem Bildschirm anzuzeigenden Dashboard-Informationen fest. Sobald die Dashboard-Konfiguration abgeschlossen ist, werden die Systemdaten über den USB-Anschluss an den SOC übertragen und der Wert der ausgewählten Funktion(en) auf dem Bildschirm angezeigt.


Hinweis: Stellen Sie sicher, dass das USB-Kabel ordnungsgemäß mit dem USB-Upstream-Anschluss des Monitors und dem USB-Anschluss Ihres Computers verbunden ist.

• Display Alignment: Wenn diese Funktion aktiviert ist, werden Ausrichtungslinien an den vier Seiten des Bildschirms angezeigt, die ein praktisches Werkzeug bieten, um mehrere Monitore perfekt auszurichten.

Geräteeinstellungen konfigurieren

Wenn das Main (Haupt)-Menü auf dem Bildschirm erscheint, bewegen Sie die Control (Steuerungs)-Taste nach oben (), um das Settings (Einstellungen)-Menü aufzurufen.
Hinweis: Verwenden Sie die Control (Steuerungs)-Taste, um durch das Menü zu navigieren und Anpassungen vorzunehmen.

Gaming

Konfigurieren Sie die spielbezogenen Einstellungen.

Element	Beschreibung
Aim Stabilizer sync	Wenn diese Funktion aktiviert ist, reduziert sie die Bewegungsunschärfe bei schnellen Spielen. Hinweis: Diese Funktion ist unter den folgenden Bedingungen nicht verfügbar: wenn die Frequenzeinstellung niedriger als 100 Hz ist. wenn die aktuelle Quelle HDR ist.
Black Equalizer	Passen Sie die Helligkeit der schwarzen Bereiche an.
Super Resolution	Schärft Bilder mit niedriger Auflösung.
Anzeigemodus Wählen Sie das Seitenverhältnis des Bildschirms.	Full (Vollbild): Skaliert das Eingangsbild, um den Bildschirm auszufüllen. Ideal für Bilder im 16:9-Format. Aspect (Seitenverhältnis): Zeigt das Eingangsbild ohne geometrische Verzerrung an und füllt dabei so viel wie möglich vom Bildschirm aus. 1:1: Zeigt das Eingangsbild in seiner nativen Auflösung ohne Skalierung an. 22"W(16:10): Zeigt das Eingangsbild an, als ob es auf einem 22"W-Monitor mit einem Seitenverhältnis von 16:10 wäre. 23"W(16:9): Zeigt das Eingangsbild an, als ob es auf einem 23"W-Monitor mit einem Seitenverhältnis von 16:9 wäre. 23.6"W(16:9): Zeigt das Eingangsbild an, als ob es auf einem 23.6"W-Monitor mit einem Seitenverhältnis von 16:9 wäre. 24"W(16:9): Zeigt das Eingangsbild an, als ob es auf einem 24"W-Monitor mit einem Seitenverhältnis von 16:9 wäre. 27"W(16:9): Zeigt das Eingangsbild an, als ob es auf einem 27"W-Monitor mit einem Seitenverhältnis von 16:9 wäre. Hinweis: Die Optionen 1:1, 22"W(16:10), 23"W(16:9), 23.6W"(16:9) und 24"W(16:9) werden deaktiviert, wenn die FreeSync Premium-Funktion aktiviert ist.
Overdrive	Verbessert die Reaktionszeit des LCD-Monitors.
AMD FreeSync Premium Pro	Wenn diese Funktion aktiviert ist, eliminiert sie Bildschirmverzögerungen und Tearing beim Spielen. Hinweis: Wenn Sie die FreeSync-Funktion während eines Spiels einschalten, kann der Bildschirm je nach Art der Grafikkarte, den Spieloptionseinstellungen oder dem abgespielten Video flackern. Versuchen Sie die folgenden Maßnahmen: Reduzieren Sie die Spielwerte, ändern Sie den aktuellen FreeSync-Modus auf Off (Aus), oder besuchen Sie die AMD-Website, um die Version Ihres Grafiktreibers zu überprüfen und ihn auf die neueste Version zu aktualisieren.


Konfigurieren Sie die bildbezogenen Einstellungen.

Wählen Sie einen der voreingestellten Bildmodi.

• Standard: Zum Bearbeiten von Dokumenten oder zum Surfen auf Websites.
• FPS: Zum Spielen von FPS (First Person Shooting) Spielen.
• RTS/RPG: Zum Spielen von RTS (Real-Time Strategy) oder RPG (Role-Playing Game) Spielen.
• Movie (Film): Zum Ansehen von Filmen.
• Reader (Lesemodus): Zum Anzeigen von Dokumenten.
• sRGB: Zum Anzeigen von Fotos und Grafiken auf dem Computer.
• Green (Eco-Modus): Zum Energiesparen für den Monitor.
• Custom 1 (Benutzerdefiniert 1): Angepasste Bildmoduseinstellungen.
• Custom 2 (Benutzerdefiniert 2): Angepasste Bildmoduseinstellungen.
• Custom 3 (Benutzerdefiniert 3): Angepasste Bildmoduseinstellungen.

Anschließend können Sie die folgenden Bildeinstellungen konfigurieren.

Element	Beschreibung
Helligkeit	Passen Sie die Helligkeit des Bildes an.
Kontrast	Passen Sie den Kontrast des Bildes an.
6-Achsen-Farbe	Passen Sie Farbton und Sättigung von Rot, Grün und Blau an.
Farbsättigung	Passen Sie die Intensität der gedämpfteren Farben an.
Schärfe	Passen Sie die Schärfe des Bildes an.
Gamma	Passen Sie den mittleren Helligkeitswert an.
Farbtemperatur	Wählen Sie die Farbtemperatur. Hinweis: Wählen Sie User Define (Benutzerdefiniert), um die Farbtemperatur durch Anpassen des Rot (R)-, Grün (G)- oder Blau (B)-Werts nach Ihren Wünschen anzupassen.
Low Blue Light	Reduziert die Exposition gegenüber blauem Licht vom Bildschirm. Level 0: Keine Änderung. Level 1~10: Je höher das Level, desto mehr blaues Licht wird reduziert. Hinweis: Level 10 ist die optimierte Einstellung. Sie entspricht der TUV Low Blue Light Zertifizierung.
DCR	Passen Sie den Schwarzpegel des Bildes an, um den optimalen Kontrast zu erreichen.
Bild zurücksetzen	Setzt alle Bildeinstellungen auf die Standardeinstellungen zurück.

Anzeige

Konfigurieren Sie die anzeigebildschirmbezogenen Einstellungen.

Element	Beschreibung
Eingang	Wählen Sie die Eingangsquelle aus.
Over Clock	Ermöglicht dem Monitor, eine höhere Bildwiederholfrequenz anzuwenden.
RGB-Bereich	Wählen Sie eine geeignete RGB-Bereichseinstellung oder lassen Sie den Monitor diese automatisch erkennen. Hinweis: Diese Option ist nur für HDMI-Eingänge verfügbar.
Overscan	Wenn diese Funktion aktiviert ist, vergrößert sie das Eingangsbild leicht, um die äußersten Ränder des Bildes zu verbergen.
Bildmodell anwenden	Wenn diese Funktion ausgewählt ist, können Änderungen an beliebigen Einstellungen der Bildoptionen wie Helligkeit, Kontrast usw. auf alle Eingangsquellen oder eine bestimmte angewendet werden.

PIP/PBP

Konfigurieren Sie die Einstellungen für die Mehrbildanzeige.

Element	Beschreibung
OFF (Aus)	Deaktiviert die PIP/PBP-Funktion.
PIP	Teilt den Bildschirm in 2 Bereiche (Hauptfenster und Einfügefenster). Source (Quelle): Ändert die Eingangsquelle für das Einfügefenster. PIP Size (PIP-Größe): Passt die Größe des Einfügefensters an. Location (Position): Verschiebt die Position des Einfügefensters. Display Switch (Anzeige wechseln): Tauscht die beiden Fenster. Audio Switch (Audio wechseln): Wählen Sie die Audioquelle aus, von der Sie den Ton hören möchten.
PBP	Zeigt einen 1x1 geteilten Bildschirm an (linkes und rechtes Fenster). Source (Quelle): Ändert die Eingangsquelle für das rechte Fenster. PBP Mode (PBP-Modus): Passt das Seitenverhältnis des Fensters an. Display Switch (Anzeige wechseln): Tauscht die beiden Fenster. Audio Switch (Audio wechseln): Wählen Sie die Audioquelle aus, von der Sie den Ton hören möchten.

Hinweis: PIP/PBP ist nicht kompatibel mit den HDR- und FreeSync Premium Pro-Funktionen.

System

Konfigurieren Sie die systembezogenen Einstellungen.

Element	Beschreibung
Audio	Konfigurieren Sie die Audioeinstellungen. Volume (Lautstärke): Passen Sie den Lautstärkepegel an. Mute (Stummschaltung): Aktivieren/Deaktivieren Sie die Stummschaltungsfunktion.
OSD-Einstellungen	Konfigurieren Sie die Einstellungen für das On-Screen-Display (OSD)-Menü. Display Time (Anzeigezeit): Legt fest, wie lange das OSD-Menü auf dem Bildschirm bleibt. OSD Transparency (OSD-Transparenz): Passt die Transparenz des OSD-Menüs an. OSD Lock (OSD-Sperre): Wenn diese Funktion aktiviert ist, sind keine OSD-Anpassungen erlaubt. Hinweis: Um die OSD-Sperrfunktion zu deaktivieren, drücken Sie die Control (Steuerungs)-Taste. Wenn die Meldung auf dem Bildschirm erscheint, wählen Sie Yes (Ja) zur Bestätigung. OSD Size (OSD-Größe): Legt die zu vergrößernde Bildschirmgröße fest.
Schnellwechsel	Weisen Sie den Hotkeys Funktionen zu. Verfügbare Optionen: Aim Stabilizer sync, Black Equalizer, Volume (Lautstärke), Input (Eingang), Contrast (Kontrast), Brightness (Helligkeit), Picture Mode (Bildmodus) und KVM Switch. Die Standardeinstellungen der Hotkeys sind wie folgt: Up (Oben) (): Black Equalizer Down (Unten) (): Picture Mode (Bildmodus) Right (Rechts) (): Input (Eingang) Left (Links) (): Volume (Lautstärke)
Weitere Einstellungen	Auflösungshinweis: Wenn diese Funktion aktiviert ist, wird die Meldung mit der empfohlenen Auflösung auf dem Bildschirm angezeigt, wenn der Monitor zu einer anderen Eingangsquelle wechselt. Automatische Eingangswechsel: Wenn diese Funktion aktiviert ist, schaltet der Monitor automatisch zu einer verfügbaren Eingangsquelle um. Auto Power OFF (Automatische Abschaltung): Wenn diese Funktion aktiviert ist, schaltet sich der Monitor nach einer bestimmten Zeit automatisch aus. LED-Anzeige: Standardmäßig ist die LED-Anzeige auf Always ON (Immer EIN) eingestellt. LED-Anzeige Always OFF (Immer AUS): Schaltet die Power-LED aus. LED-Anzeige Always ON (Immer EIN): Die Power-LED leuchtet im Betrieb weiß und blinkt im Standby-Modus alle 1 Sekunde. LED-Anzeige Standby ON (Standby EIN): Die Power-LED schaltet sich im Betrieb aus und blinkt im Standby-Modus alle 1 Sekunde. Wenn die Stromversorgung ausgeschaltet ist, bleibt die Power-LED aus. Type-C Compatibility (Typ-C-Kompatibilität): Aktivieren Sie diese Option, um die Kompatibilität mit Mobilgeräten zu verbessern. HDMI-CEC: Wenn diese Funktion aktiviert ist, können CEC-Geräte (unterstützt Sony, Microsoft XBOX und Nintendo) den Monitor einschalten, wenn sie aktiviert werden, und das Display ausschalten, wenn sie in den Standby- oder Aus-Modus wechseln. HDMI Version: Wählen Sie die HDMI-Version aus. USB(A/C) Charge (USB(A/C)-Ladung): Wählen Sie die Spezifikationen für Spannung und Strom des USB Type-C-Schnellladens im Standby-Modus aus. Auto (Standard): 5V/3A, 9V/3A, 12V/3A, 15V/3A (im Standby-Modus) Off (Aus)
USB 3.2 Support	Unterstützt USB 3.2, wenn diese Option auf ON (EIN) steht.

Sprache

Wählen Sie eine verfügbare Sprache für das OSD-Menü aus.

Einstellungen speichern

Legen Sie die personalisierten OSD-Konfigurationen für Setting1, Setting2 oder Setting3 fest.

Element	Beschreibung
Save (Speichern)	Speichert die angepassten Einstellungen.
Load (Laden)	Lädt die gespeicherten Einstellungen.

Reset All (Alles zurücksetzen)
Setzt den Monitor auf die Werkseinstellungen zurück.

Spezifikationen

Merkmal	Spezifikationen
Panelgröße	31,5 Zoll
Seitenverhältnis	16:9
Auflösung	UHD (3840 x 2160)
LED-Lebensdauer	30.000 Stunden
Pixelabstand	0.18159 (H) x 0.18159 (V)
Helligkeit	350 Nits (typ.)
Kontrastverhältnis	3000:1
Farbtiefe	16,7 Mio.
Aktive Anzeigefläche	697.306 (H) x 392.234 (V)
Blickwinkel	178°(H) / 178°(V)
Eingangs-/Ausgangsanschlüsse	2x HDMI 2.1 1x DP 1.4 1x Kopfhörer 1x USB-Upstream 3x USB3.2 (Downstream 5V/0.9A) 1x USB Type-C (5V/3A, 9V/2A, 12V/1.5A, 15V/1A)
Stromversorgung	AC 100~240V bei 50/60Hz
Netzteilmodell	Asian Power Devices Inc. DA-150E19
Stromverbrauch	Ein: 47W Standby: 0.5W Aus: 0.3W Hinweis: Die Testbedingungen entsprechen den CEC-Standards.
Abmessungen (B x H x T)	710.5 (B) x 555 (H) x 183.9 (T) mm (mit Standfuß)
Gewicht	7,8 kg (Netto, mit Standfuß) 5,5 kg (Netto, ohne Standfuß)
Temperaturbereich (Betrieb)	0°C bis 40°C

Hinweis: Änderungen der Spezifikationen ohne vorherige Ankündigung vorbehalten.

Liste der unterstützten Timings

Timing-Liste	Normal, PIP
	HDMI 1	HDMI 2	DP	Type C
720x400 / 70Hz	V	V	V	V
720x400 / 88Hz	V	V	V	V
640x480 / 60Hz	V	V	V	V
640x480 / 67Hz	V	V	V	V
640x480 / 72Hz	V	V	V	V
640x480 / 75Hz	V	V	V	V
800x600 / 56Hz	V	V	V	V
800x600 / 60Hz	V	V	V	V
800x600 / 72Hz	V	V	V	V
800xX600 / 75Hz	V	V	V	V
832x624 / 75Hz	V	V	V	V
1024x768 / 87Hz	V	V	V	V
1024x768 / 60Hz	V	V	V	V
1024x768 / 70Hz	V	V	V	V
1024x768 / 75Hz	V	V	V	V
1280x1024 / 75Hz	V	V	V	V
1152x870 / 75Hz	V	V	V	V
1152x864 / 75Hz	V	V	V	V
1280x720 / 60Hz	V	V	V	V
1280x800 / 60Hz	V	V	V	V
1280x960 / 60Hz	V	V	V	V
1280x1024 / 60Hz	V	V	V	V
1440x900 / 60Hz	V	V	V	V
1600x900 / 60Hz	V	V	V	V
1680x1050 / 60Hz	V	V	V	V
1024x768 / 120Hz	X	X	X	X
1280x1024 / 120Hz	X	X	X	X
1440x900 / 120Hz	X	X	X	X
1680x1050 / 120Hz	X	X	X	X
720x480 / 60Hz	V	V	V	V
720x480 / 120Hz	X	X	X	X
1280x720 / 50Hz	X	X	X	X
1280x720 / 60Hz	V	V	V	V
1280x720 / 100Hz	X	X	X	X
1280x720 / 120Hz	X	X	X	X
1440x480 / 60Hz	X	X	X	X
1920x1080 / 24Hz	V	V	X	X
1920x1080 / 50Hz	V	V	V	V
1920x1080 / 60Hz	V	V	V	V
1920x1080 / 100Hz	V	V	V	V
1920x1080 / 120Hz	V	V	V	V
3840x2160 / 24Hz	V	V	X	X
3840x2160 / 25Hz	X	X	X	X
3840x2160 / 30Hz	V	V	V	V
3840x2160 / 50Hz	V	V	V	V
3840x2160 / 60Hz	V	V	V	V
3840x2160 / 100Hz	V	V	V	V
3840x2160 / 120Hz	V	V	V	V
1280x720 / 144Hz	X	X	X	X
1920x1080 / 144Hz	V	V	V	V
1920x1080 / 165Hz	X	X	X	X
2560x1440 / 60Hz	V	V	V	V
2560x1440 / 100Hz	X	X	X	X
2560x1440 / 120Hz	V	V	V	V
2560x1440 / 144Hz	V	V	V	V
2560X1440 / 165Hz	X	X	X	X
3440x1440 / 50Hz	X	X	X	X
3440x1440 / 60Hz	X	X	X	X
3440x1440 / 85Hz	X	X	X	X
3440x1440 / 100Hz	X	X	X	X
3840x2160 / 144Hz	V	V	V	V
960x1080 / 60Hz (PBP)	X	X	X	X
1280x1440 / 60Hz (PBP)	V	V	V	V
1720x1440 / 60Hz (PBP)	X	X	X	X
1920x2160 / 60Hz (PBP)	V	V	V	V

Fehlerbehebung

Problem	Mögliche Lösung(en)
Keine Stromversorgung	Stellen Sie sicher, dass das Netzkabel korrekt an die Stromquelle und den Monitor angeschlossen ist. Überprüfen Sie Kabel und Stecker auf Beschädigungen. Stellen Sie sicher, dass der Monitor eingeschaltet ist.
Es erscheint kein Bild auf dem Bildschirm	Stellen Sie sicher, dass Monitor und Computer richtig verbunden und beide Geräte eingeschaltet sind. Stellen Sie sicher, dass Sie die richtige Eingangsquelle ausgewählt haben. Passen Sie die Helligkeits- und Kontrasteinstellungen an.
Das Bild füllt nicht den gesamten Bildschirm aus	Versuchen Sie eine andere Einstellung für den Anzeigemodus (Seitenverhältnis).
Die Farben sind verzerrt	Stellen Sie sicher, dass das Eingangssignalkabel korrekt angeschlossen ist. Konfigurieren Sie die bildbezogenen Einstellungen. Siehe den Abschnitt „Bild“.
Kein Ton oder geringe Lautstärke	Stellen Sie sicher, dass das Kopfhörerkabel korrekt angeschlossen ist. Passen Sie die Lautstärke an. Passen Sie die soundbezogenen Einstellungen Ihres Computers an.

Hinweis: Sollte das Problem weiterhin bestehen, kontaktieren Sie bitte unseren Kundenservice für weitere Unterstützung.

Grundlegende Pflege

Wenn der Bildschirm schmutzig wird, gehen Sie zur Reinigung wie folgt vor:

• Wischen Sie den Bildschirm mit einem weichen, fusselfreien Tuch ab, um restlichen Staub zu entfernen.
• Sprühen Sie die Reinigungsflüssigkeit auf ein weiches Tuch oder tragen Sie sie auf. Wischen Sie den Bildschirm dann vorsichtig mit dem feuchten Tuch ab.

Hinweis:

• Stellen Sie sicher, dass das Tuch feucht, aber nicht nass ist.
• Vermeiden Sie beim Abwischen übermäßigen Druck auf den Bildschirm.
• Saure oder scheuernde Reinigungsmittel können den Bildschirm beschädigen.

Hinweise zum USB-Laden

Die folgenden Geräte sind nicht mit BC 1.2 des CDP-Modus kompatibel. Wenn der Hub an einen PC angeschlossen ist, können diese Geräte nicht über das USB-Kabel geladen werden.

Hersteller	Gerät	PID/VID
Apple	iPad	PID_129A/VID_05AC
Samsung	GALAXY Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

GIGABYTE Serviceinformationen

Weitere Serviceinformationen finden Sie auf der offiziellen GIGABYTE-Website: https://www.gigabyte.com/

SICHERHEITSINFORMATIONEN

Sicherheitsvorkehrungen

Lesen Sie die folgenden Sicherheitsvorkehrungen, bevor Sie den Monitor verwenden.

• Verwenden Sie nur das Zubehör, das mit dem Monitor geliefert wird oder vom Hersteller empfohlen wird.
• Bewahren Sie die Plastikverpackung des Produkts an einem für Kinder unzugänglichen Ort auf.
• Bevor Sie den Monitor an die Steckdose anschließen, stellen Sie sicher, dass die Spannungsangabe des Netzkabels mit den Stromspezifikationen des Landes, in dem Sie sich befinden, kompatibel ist.
• Der Netzstecker muss an eine ordnungsgemäß verdrahtete und geerdete Steckdose angeschlossen werden.
• Berühren Sie den Stecker nicht mit nassen Händen, da dies sonst leicht zu einem Stromschlag führen kann.
• Stellen Sie den Monitor an einem stabilen und gut belüfteten Ort auf.
• Stellen Sie den Monitor nicht in die Nähe von Wärmequellen wie elektrischen Heizkörpern oder direktem Sonnenlicht.
• Die Löcher oder Öffnungen am Monitor dienen der Belüftung. Bedecken oder blockieren Sie die Belüftungslöcher nicht mit Gegenständen.
• Verwenden Sie den Monitor nicht in der Nähe von Wasser, Getränken oder allen Arten von Flüssigkeiten. Andernfalls kann dies zu einem Stromschlag oder einer Beschädigung des Monitors führen.
• Stellen Sie sicher, dass der Monitor vor der Reinigung von der Steckdose getrennt wird.
• Da die Bildschirmoberfläche leicht zerkratzt werden kann, vermeiden Sie es, die Oberfläche mit harten oder scharfen Gegenständen zu berühren.
• Verwenden Sie zum Abwischen des Bildschirms ein weiches, fusselfreies Tuch anstelle eines Taschentuchs. Bei Bedarf können Sie einen Glasreiniger zur Reinigung des Monitors verwenden. Sprühen Sie den Reiniger jedoch niemals direkt auf den Bildschirm.
• Ziehen Sie das Netzkabel ab, wenn der Monitor längere Zeit nicht verwendet wird.
• Versuchen Sie nicht, den Monitor selbst zu zerlegen oder zu reparieren.

Vorkehrungen gegen Kippgefahr

Das Produkt kann umfallen und schwere Personen- oder sogar tödliche Verletzungen verursachen. Um Verletzungen zu vermeiden, muss dieses Produkt gemäß den Installationsanweisungen sicher am Boden/an der Wand befestigt werden.
Viele Verletzungen, insbesondere bei Kindern, können durch einfache Vorsichtsmaßnahmen vermieden werden, wie zum Beispiel:

• Verwenden Sie IMMER Ständer oder Installationsmethoden, die vom Hersteller des Produktsatzes empfohlen werden.
• Verwenden Sie IMMER Möbel, die das Produkt sicher tragen können.
• Stellen Sie IMMER sicher, dass das Produkt nicht über den Rand des tragenden Möbels hinausragt.
• Klären Sie Kinder IMMER über die Gefahren auf, die vom Klettern auf Möbeln ausgehen, um das Produkt oder dessen Bedienelemente zu erreichen.
• Führen Sie IMMER Kabel und Leitungen, die an Ihr Produkt angeschlossen sind, so, dass nicht darüber gestolpert, daran gezogen oder danach gegriffen werden kann.
• Stellen Sie das Produkt NIEMALS auf hohe Möbel (z. B. Schränke oder Bücherregale), ohne sowohl die Möbel als auch das Produkt an einer geeigneten Halterung zu verankern.
• Stellen Sie das Produkt NIEMALS auf Tücher oder andere Materialien, die sich zwischen dem Produkt und tragenden Möbeln befinden könnten.
• Platzieren Sie NIEMALS Gegenstände, die Kinder zum Klettern verleiten könnten, wie Spielzeug und Fernbedienungen, auf dem Produkt oder den Möbeln, auf denen das Produkt platziert ist.
• Wird das vorhandene Produkt beibehalten und umgestellt, sollten die gleichen Überlegungen wie oben angewendet werden.
• Um Personen- oder Produktschäden durch Umkippen infolge von Erdbeben oder anderen Erschütterungen zu vermeiden, stellen Sie sicher, dass das Produkt an einem stabilen Ort installiert wird und ergreifen Sie Maßnahmen zur Absturzsicherung.

Referenzen

• GIGABYTE Global

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

GIGABYTE M32UC - Gaming-Monitor-Handbuch herunterladen

Verfügbare Sprachen
