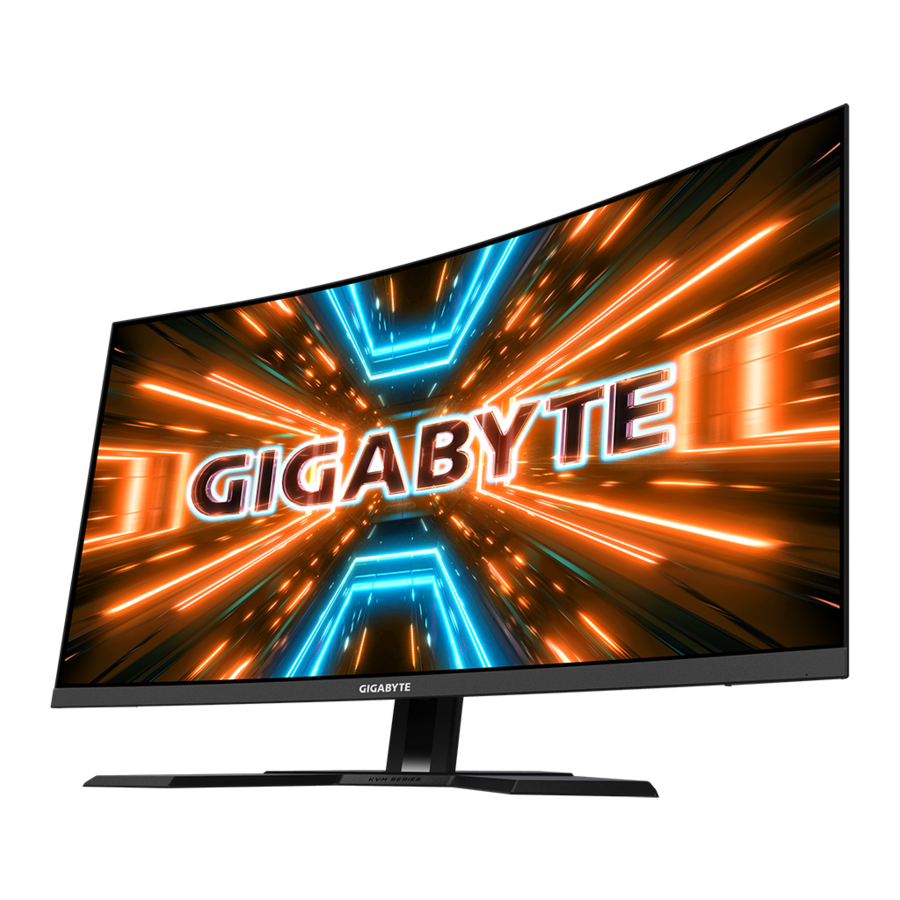

GIGABYTE M32UC - Ойын мониторының нұсқаулығы

Мазмұны

1 КІРІСПЕ
2 ЖҰМЫСТЫ БАСТАУ
3 ҚҰРЫЛҒЫНЫ ПАЙДАЛАНУ
4 ОПЕРАЦИЯЛАР
- 4.1 Жылдам мәзір
- 4.2 Құрылғы параметрлерін конфигурациялау
5 Техникалық сипаттамалар
6 Қолдау көрсетілетін уақыт тізімі
7 Ақаулықтарды жою
8 Негізгі күтім
9 USB арқылы зарядтау туралы ескертпелер
10 GIGABYTE қызмет көрсету туралы ақпарат
11 ҚАУІПСІЗДІК АҚПАРАТЫ
- 11.1 Қауіпсіздік шаралары
- 11.2 Тұрақтылық қаупінен сақтану шаралары
12 Сілтемелер
13 Нұсқаулықты жүктеп алу
14 Басқа тілдерде

КІРІСПЕ

Қаптамадан шығару

Қаптама қорабының үстіңгі қақпағын ашыңыз.
Заттарды жоғарғы EPS көбігінен алыңыз.
Жоғарғы EPS көбігін алыңыз. Содан кейін мониторды төменгі EPS көбігінен алуға болады.

Қаптама мазмұны

Сіздің қаптама қорабыңызбен бірге келесі элементтер жеткізіледі. Егер олардың бірі жоқ болса, жергілікті дилерге хабарласыңыз.

Ескертпе: Мониторды болашақта тасымалдау үшін қаптама қорабы мен орау материалдарын сақтаңыз.

Өнімге шолу

Алдыңғы көрініс

Қуат шамы

Артқы көрініс

Басқару батырмасы
KVM батырмасы
Kensington құлпы
Құлаққап ұясы
HDMI порттары (x2)
DisplayPort
USB Type-C порты
USB жоғары ағынды порты
USB 3.2 порттары (x3)
DC IN ұясы

Ескертпе:

HDMI, HDMI логотипі және High-Definition Multimedia Interface — HDMI Licensing LLC компаниясының сауда белгілері немесе тіркелген сауда белгілері болып табылады.

ЖҰМЫСТЫ БАСТАУ

Монитор тағанын орнату

Мониторды төменгі EPS көбігіне экраны төмен қаратып қойыңыз.
Тіреуіштегі жоғарғы ілмектерді монитордың артқы жағындағы бекіту ұяларымен туралаңыз және сырғытыңыз. Құлыптау ілмегін алға қарай итеріңіз, содан кейін монитордың артқы жағындағы бекіту ұяларына тіреуіштегі төменгі ілмектерді бекіту үшін босатыңыз.
Монитор тағанын тіреуіштің астындағы тіреуішпен туралаңыз. Содан кейін тағанды тіреуішке бекітіңіз.
Бұранда сақинасын көтеріңіз және монитор тағанын орнында бекіту үшін оны сағат тілімен бұраңыз.
Мониторды тік қалыпқа келтіріп, үстелге қойыңыз.

Көру бұрышын реттеу

Ескертпе: Реттеу кезінде экран құлап кетпеуі үшін монитор тағанын ұстаңыз.

Еңіс бұрышын реттеу

Экранды қажетті көру бұрышына қарай алға немесе артқа еңкейтіңіз (-5˚-тан 20˚-қа дейін).

Экран биіктігін реттеу

Экранды қажетті биіктікке дейін төмендетіңіз немесе көтеріңіз (0-ден 100 мм-ге дейін).

Қабырғаға орнату кронштейнін орнату (міндетті емес)

Тек 100 x 100 мм VESA үйлесімді қабырғаға орнату жинағын пайдаланыңыз.

Мониторды төменгі EPS көбігіне экраны төмен қаратып қойыңыз.
Құлыптау ілмегін алға қарай итере отырып, монитордың артқы жағындағы бекіту ұяларынан жоғарғы ілмектерді босату үшін тіреуішті артқа қарай жылжытыңыз. Содан кейін тіреуішті алыңыз.
Бекіту кронштейнін монитордың артқы жағындағы бекіту тесіктеріне бекітіңіз. Содан кейін кронштейнді орнында бекіту үшін бұрандаларды пайдаланыңыз.

Ескертпе: Мониторды қабырғаға орнату үшін қабырғаға орнату кронштейні жинағына кіретін орнату нұсқаулығын қараңыз. VESA бекіту бұрандасының өлшемі: M4 x 15 мм минимум.

Қосылымдарды жасау

Құлаққап кабелі
HDMI кабелі
DisplayPort кабелі
USB Type-C кабелі
USB (A-Male to B-Male) кабелі
USB кабелі
Қуат адаптері және қуат кабелі

ҚҰРЫЛҒЫНЫ ПАЙДАЛАНУ

Қуатты қосу/өшіру

Қуатты қосу

Қуат кабелін қуат адаптеріне қосыңыз.
Қуат адаптерін монитордың артқы жағындағы DC IN ұясына қосыңыз.
Қуат кабелін розеткаға қосыңыз.
Мониторды қосу үшін Басқару батырмасын басыңыз. Қуат шамы ақ түспен жанады, бұл монитордың пайдалануға дайын екенін көрсетеді.

Ескертпе: Ешқандай сигнал болмаса, монитор біраз уақыт бойы Сигнал жоқ хабарландыруын көрсетеді. Содан кейін монитор қуатты үнемдеу режиміне өтеді және Қуат шамы ақ болып жанады және бір секундтық аралықпен жыпылықтай бастайды.

Қуатты өшіру

Мониторды өшіру үшін Басқару батырмасын 2 секунд басып тұрыңыз. Ескертпе: Экранда Басты мәзір пайда болған кезде, Басқару батырмасын төмен жылжыту арқылы () мониторды өшіруге болады.

Пайдаланушыға ыңғайлылық ұсыныстары

Монитор көздің көруіне болатын монитордың жыпылықтауын жоятын және пайдаланушылардың көзінің шаршауы мен қажуының алдын алатын Flicker-Free технологиясын қабылдайды. Төменде мониторыңызды ыңғайлы көруге арналған бірнеше кеңестер берілген:

Мониторлар үшін оңтайлы көру қашықтығы шамамен 510 мм-ден 760 мм-ге дейін (20 дюймнен 30 дюймге дейін) құрайды.
Жалпы нұсқаулық - ыңғайлы отырған кезде экранның жоғарғы жағы сіздің көзіңіздің биіктігінде немесе сәл төменірек болатындай етіп мониторды орналастыру.
Орындайтын жұмыс түріне сәйкес жарықтандыруды пайдаланыңыз.
Әрбір 30 минут сайын тұрақты және жиі үзілістер жасаңыз (кемінде 10 минут).
Үзіліс кезінде монитор экранынан үнемі алыстап, кемінде 20 секунд бойы алыстағы нысанға назар аударыңыз.
Көз жаттығуы көздің шаршауын азайтуға көмектеседі. Бұл жаттығуларды жиі қайталаңыз:

жоғары және төмен қараңыз
көзіңізді баяу айналдырыңыз
көзіңізді қиғаш жылжытыңыз.

Кіріс көзін таңдау

Кіріс мәзіріне кіру үшін Басқару батырмасын оңға қарай () жылжытыңыз.
Қажетті кіріс көзін таңдау үшін Басқару батырмасын жоғары/төмен () жылжытыңыз. Содан кейін растау үшін Басқару батырмасын басыңыз.

ОПЕРАЦИЯЛАР

Ыстық перне

Әдепкі бойынша, Control түймесіне нақты функция тағайындалған.
Ескертпе: Алдын ала орнатылған ыстық перне функциясын өзгерту үшін "Жылдам ауыстыру" бөлімін қараңыз.

Ыстық перне функциясына кіру үшін келесі әрекеттерді орындаңыз:

Control түймесін жоғары жылжытыңыз () Black Equalizer мәзіріне кіру үшін.
Параметрді реттеу үшін Control түймесін жоғары/төмен жылжытыңыз () және растау үшін Control түймесін басыңыз.
Control түймесін төмен жылжытыңыз () Picture Mode мәзіріне кіру үшін.
Керекті опцияны таңдау үшін Control түймесін жоғары/төмен жылжытыңыз () және растау үшін Control түймесін басыңыз.
Control түймесін солға жылжытыңыз (Құлаққап дыбыс деңгейін реттеу үшін Control түймесін жоғары/төмен жылжытыңыз () және растау үшін Control түймесін басыңыз.
Control түймесін оңға жылжытыңыз () Input мәзіріне кіру үшін. "Кіріс көзін таңдау" бөлімін қараңыз.

Ескертпе: Мәзірді жабу үшін Control түймесін солға жылжытыңыз ().

Функция пернесінің нұсқаулығы

Main мәзірін көрсету үшін Control түймесін басыңыз.

Содан кейін керекті функцияны таңдау және байланысты параметрлерді конфигурациялау үшін Control түймесін пайдаланыңыз.

KVM

Экранда Main мәзірі пайда болғанда, KVM мәзіріне кіру үшін Control түймесін солға жылжытыңыз ().

KVM Switch: KVM Wizard параметрлерінде USB-B немесе Type-C қосылымына тағайындалған кіріс көзін ауыстырыңыз.
Құрылғыға бірнеше кіріс сигналы қосылған кезде, жүйе USB Type-C кіріс сигналын анықтағаннан кейін экранда хабарлама терезесі пайда болады.

USB Type-C кіріс көзіне ауысу үшін KVM түймесін немесе Control түймесін жай ғана басыңыз.
Алайда, қазіргі таңдалған кіріс көзінен ешқандай кіріс сигналы болмаған кезде, жүйе алдыңғы қосылған кіріс көзіне қайта оралады.
Ескертпе: KVM түймесінің функциясы өшірілген болса, бұл опция өшіріледі (KVM OFF).

KVM Wizard: KVM байланысты параметрлерін конфигурациялаңыз.
Алдымен USB Type-B қосылымымен байланыстырылатын кіріс көзін, содан кейін USB Type-C қосылымымен байланыстырылатын кіріс көзін орнатыңыз.

Ескертпе: Егер сіз USB-B Display параметрін TYPE-C етіп орнатсаңыз, TYPE-C Display мәзірінің опциясы автоматты түрде өшіріледі. Сонда сіз төмендегідей KVM Wizard бетіндегі KVM status күйін көресіз.

KVM ON/OFF: KVM түймесінің функциясын қосу/өшіру.
- KVM түймесінің функциясын қосу үшін ON таңдаңыз. Жүйе USB Type-C кіріс сигналын анықтағаннан кейін экранда хабарлама терезесі пайда болады.

  USB Type-C кіріс көзіне ауысу үшін KVM түймесін немесе Control түймесін басыңыз.
  Ескертпе: KVM түймесінің функциясы қосылған кезде, сол жақ тақтада KVM ON көрсетіледі.
KVM түймесінің функциясын өшіру үшін OFF таңдаңыз.
Ескертпе: KVM түймесінің функциясы өшірілген кезде, сол жақ тақтада KVM OFF көрсетіледі.
KVM Reset: KVM әдепкі параметрлерін қалпына келтіріңіз.
- HDMI 1 кіріс көзі USB Type-B қосылымымен байланыстырылған.
- USB Type-C кіріс көзі USB Type-C қосылымымен байланыстырылған.
- KVM ON/OFF функциясы ON күйіне орнатылған.

Ойынға көмек

Экранда Main мәзірі пайда болғанда, Game Assist мәзіріне кіру үшін Control түймесін оңға жылжытыңыз ().

GAME INFO: FPS (First Person Shooting) ойынына қатысты параметрлерді конфигурациялаңыз.
- Кері санақ таймер режимін таңдау үшін Gaming Timer тармағын таңдаңыз. Бұл функцияны өшіру үшін параметрді OFF күйіне орнатыңыз.
- Ойын есептегішін немесе нақты уақыттағы жаңарту жиілігінің параметрін қосу/өшіру үшін Gaming Counter немесе Refresh Rate тармағын таңдаңыз.
- Экранда көрсетілетін ақпараттың орнын көрсету үшін Info Location тармағын таңдаңыз.
Crosshair: Ойын ортасына сәйкес келетін керекті нысана түрін таңдаңыз. Бұл нысанаға алуды әлдеқайда жеңілдетеді.
Dashboard: Басқару тақтасының параметрлерін конфигурациялаңыз.
- ON: Функцияны қосыңыз. Содан кейін экранда көрсетілетін керекті опцияларды таңдаңыз.
- OFF: Функцияны өшіріңіз.
- Dashboard Location: Экранда көрсетілетін Басқару тақтасының ақпаратының орнын көрсетіңіз. Басқару тақтасының конфигурациясы аяқталғаннан кейін, ол жүйе деректерін USB порты арқылы SOC-қа жібереді және экранда таңдалған функциялардың мәнін көрсетеді.

Ескертпе: USB кабелі монитордың USB жоғарғы ағын портына және компьютеріңіздің USB портына дұрыс қосылғанына көз жеткізіңіз.

Display Alignment: Функция қосылған кезде, ол экранның төрт жағында туралау сызықтарын көрсетеді, бұл бірнеше мониторды тамаша туралауға ыңғайлы құрал ұсынады.

Құрылғы параметрлерін конфигурациялау

Экранда Main (Негізгі) мәзірі пайда болғанда, Settings (Параметрлер) мәзіріне кіру үшін Control (Басқару) түймесін жоғары () жылжытыңыз.
Ескертпе: Мәзірде шарлау және түзетулер жасау үшін Control (Басқару) түймесін пайдаланыңыз.

Ойын

Ойынға қатысты параметрлерді конфигурациялаңыз.

Элемент	Сипаттама
Aim Stabilizer sync	Бұл функция қосылған кезде, ол жылдам қозғалатын ойындардағы қозғалыс бүлігін азайтады. Ескертпе: Бұл функция келесі жағдайларда қолжетімді емес: жиілік параметрі 100 Гц-тен төмен болғанда. ағымдағы көз HDR болғанда.
Black Equalizer	Қара аймақтардың жарықтығын реттеңіз.
Super Resolution	Төмен ажыратымдылықтағы кескіндерді өткірлеңіз.
Display Mode Экранның қатынас пішімін таңдаңыз.	Full (Толық): Кіріс кескінін экранды толтыру үшін масштабтаңыз. 16:9 қатынасы бар кескіндер үшін өте қолайлы. Aspect (Қатынас): Кіріс кескінін геометриялық бұрмаланусыз көрсетіңіз, экранның барынша көлемін толтырыңыз. 1:1: Кіріс кескінін масштабтаусыз өзінің жергілікті ажыратымдылығында көрсетіңіз. 22"W(16:10): Кіріс кескінін 16:10 қатынасы бар 22"W монитордағыдай етіп көрсетіңіз. 23"W(16:9): Кіріс кескінін 16:9 қатынасы бар 23"W монитордағыдай етіп көрсетіңіз. 23.6"W(16:9): Кіріс кескінін 16:9 қатынасы бар 23.6"W монитордағыдай етіп көрсетіңіз. 24"W(16:9): Кіріс кескінін 16:9 қатынасы бар 24"W монитордағыдай етіп көрсетіңіз. 27"W(16:9): Кіріс кескінін 16:9 қатынасы бар 27"W монитордағыдай етіп көрсетіңіз. Ескертпе: FreeSync Premium функциясы іске қосылған кезде 1:1, 22"W(16:10), 23"W(16:9), 23.6W"(16:9) және 24"W(16:9) опциялары өшіріледі.
Overdrive	LCD мониторының жауап беру уақытын жақсартыңыз.
AMD FreeSync Premium Pro	Бұл функция қосылған кезде, ол ойындарды ойнау кезіндегі экранның кідірісі мен жыртылуын жояды. Ескертпе: Ойын ойнау кезінде FreeSync функциясын қоссаңыз, экран графикалық картаның түріне, ойын опциясының параметрлеріне немесе ойнатылып жатқан бейнеге байланысты жыпылықтауы мүмкін. Келесі әрекеттерді орындап көріңіз: ойын параметрінің мәндерін азайтыңыз, ағымдағы FreeSync режимін Өшірулі күйіне өзгертіңіз немесе графикалық драйверіңіздің нұсқасын тексеру және оны соңғы нұсқаға жаңарту үшін AMD веб-сайтына кіріңіз.

Кескін

Кескінге қатысты параметрлерді конфигурациялаңыз.

Алдын ала орнатылған кескін режимінен біреуін таңдаңыз.

Standard (Стандартты): құжаттарды өңдеу немесе веб-сайттарды шолу үшін.
FPS: FPS (First Person Shooting) ойындарын ойнау үшін.
RTS/RPG: RTS (Real-Time Strategy) немесе RPG (Role-Playing Game) ойындарын ойнау үшін.
Movie (Фильм): фильмдерді көру үшін.
Reader (Оқу): құжаттарды қарау үшін.
sRGB: компьютердегі фотосуреттер мен графиканы қарау үшін.
Green (Жасыл): монитордың қуат тұтынуын үнемдеу үшін.
Custom 1 (Пайдаланушылық 1): Кескін режимінің теңшелген параметрлері.
Custom 2 (Пайдаланушылық 2): Кескін режимінің теңшелген параметрлері.
Custom 3 (Пайдаланушылық 3): Кескін режимінің теңшелген параметрлері.

Содан кейін келесі кескін параметрлерін конфигурациялай аласыз.

Элемент	Сипаттама
Brightness (Жарықтық)	Кескіннің жарықтығын реттеңіз.
Contrast (Контраст)	Кескіннің контрастын реттеңіз.
6 axis Color (6 осьті түс)	Қызыл, жасыл және көк түстердің реңкі мен қанықтылығын реттеңіз.
Color Vibrance	Көмескі түстердің қарқындылығын реттеңіз.
Sharpness (Айқындық)	Кескіннің айқындығын реттеңіз.
Gamma	Жарықтықтың ортаңғы деңгейін реттеңіз.
Color Temperature (Түс температурасы)	Түс температурасын таңдаңыз. Ескертпе: Өз қалауыңыз бойынша қызыл (R), жасыл (G) немесе көк (B) деңгейін реттеу арқылы түс температурасын теңшеу үшін User Define (Пайдаланушы анықтаған) тармағын таңдаңыз.
Low Blue Light	Экраннан шығатын көк жарық мөлшерін азайтыңыз. Level 0 (0 деңгейі): Өзгеріс жоқ. Level 1~10 (1~10 деңгейі): Деңгей неғұрлым жоғары болса, соғұрлым көк жарық азаяды. Ескертпе: 10 деңгейі оңтайландырылған параметр болып табылады. Ол TUV Low Blue Light сертификатымен сәйкес келеді.
DCR	Оңтайлы контрастқа қол жеткізу үшін кескіннің қара деңгейін реттеңіз.
Reset Picture (Кескінді қалпына келтіру)	Барлық Кескін параметрлерін әдепкі параметрлерге қайтарыңыз.

Дисплей

Дисплей экранына қатысты параметрлерді конфигурациялаңыз.

Элемент	Сипаттама
Input (Кіріс)	Кіріс көзін таңдаңыз.
Over Clock	Жаңартудың жоғары жылдамдығын қолдану үшін мониторды іске қосыңыз.
RGB Range	Сәйкес RGB ауқымы параметрін таңдаңыз немесе оны автоматты түрде анықтауға мониторға рұқсат етіңіз. Ескертпе: Бұл опция тек HDMI кірісі үшін ғана қолжетімді.
Overscan	Бұл функция қосылған кезде, ол кескіннің ең сыртқы шеттерін жасыру үшін кіріс кескінін сәл үлкейтеді.
Apply Picture Model	Бұл функция таңдалған кезде, егер Жарықтық, Контраст және т.б. сияқты Кескін опцияларына қатысты параметрлердің біреуін өзгертсе, барлық Кіріс көздеріне немесе нақты біреуіне қолдануға болады.

PIP/PBP

Көп кескінге қатысты параметрлерді конфигурациялаңыз.
PIP/PBP

Элемент	Сипаттама
OFF (Өшірулі)	PIP/PBP функциясын өшіріңіз.
PIP	Экранды 2 бөлікке бөліңіз (негізгі терезе және кірістірілген терезе). Source (Көз): Кірістірілген терезе үшін кіріс көзін өзгертіңіз. PIP Size (PIP өлшемі): Кірістірілген терезенің өлшемін реттеңіз. Location (Орналасқан жері): Кірістірілген терезенің орнын жылжытыңыз. Display Switch (Дисплейді ауыстыру): Екі терезені ауыстырыңыз. Audio Switch (Аудионы ауыстыру): Дыбысты естігіңіз келетін аудио көзін таңдаңыз.
PBP	1x1 бөлінген экранды көрсетіңіз (сол және оң жақ терезелер). Source (Көз): Оң жақ терезе үшін кіріс көзін өзгертіңіз. PBP Mode (PBP режимі): Терезенің қатынас пішімін реттеңіз. Display Switch (Дисплейді ауыстыру): Екі терезені ауыстырыңыз. Audio Switch (Аудионы ауыстыру): Дыбысты естігіңіз келетін аудио көзін таңдаңыз.

Ескертпе: PIP/PBP HDR және FreeSync Premium Pro функцияларымен үйлесімді емес.

Жүйе

Жүйеге қатысты параметрлерді конфигурациялаңыз.

Элемент	Сипаттама
Audio (Аудио)	Аудио параметрлерін конфигурациялаңыз. Volume (Дыбыс деңгейі): Дыбыс деңгейін реттеңіз. Mute (Дыбысты өшіру): Дыбысты өшіру функциясын қосыңыз/өшіріңіз.
OSD Settings	Экрандағы дисплей (OSD) мәзіріне қатысты параметрлерді конфигурациялаңыз. Display Time (Көрсету уақыты): Экранда OSD мәзірінің қалу ұзақтығын орнатыңыз. OSD Transparency (OSD мөлдірлігі): OSD мәзірінің мөлдірлігін реттеңіз. OSD Lock (OSD құлпы): Бұл функция қосылған кезде, OSD реттеуіне рұқсат етілмейді. Ескертпе: OSD құлпы функциясын өшіру үшін Control түймесін басыңыз. Экранда хабар пайда болғанда, растау үшін Yes (Иә) тармағын таңдаңыз. OSD Size (OSD өлшемі): Экран өлшемін үлкейту үшін орнатыңыз.
Quick Switch	Ыстық пернелердің функциясын тағайындаңыз. Қолжетімді опциялар: Aim Stabilizer sync, Black Equalizer, Volume, Input, Contrast, Brightness, Picture Mode және KVM Switch. Ыстық пернелердің әдепкі параметрі төмендегідей: Жоғары (): Black Equalizer Төмен (): Picture Mode Оңға (): Input Солға (): Volume
Other Settings	Resolution Notice (Ажыратымдылық туралы ескертпе): Бұл функция қосылған кезде, монитор басқа кіріс көзіне ауысқанда, экранда ұсынылатын ажыратымдылық туралы хабар пайда болады. Input Auto Switch (Кірісті автоматты ауыстыру): Бұл функция қосылған кезде, ол автоматты түрде қолжетімді кіріс көзіне ауысады. Auto Power OFF (Қуатты автоматты түрде ӨШІРУ): Бұл функция қосылған кезде, монитор белгілі бір уақыттан кейін автоматты түрде өшеді. LED Indicator (Жарықдиодты индикатор): Әдепкі бойынша, жарықдиодты индикатор Әрқашан ҚОСУЛЫ күйіне орнатылған. LED Indicator Always OFF (Жарықдиодты индикатор әрқашан ӨШІРУЛІ): Қуат жарықдиодын өшіріңіз. LED Indicator Always ON (Жарықдиодты индикатор әрқашан ҚОСУЛЫ): Қуат жарықдиоды жұмыс кезінде ақ түспен жанады және күту режимінде әр 1 секунд сайын жанады. LED Indicator Standby ON (Жарықдиодты индикатор күту режимінде ҚОСУЛЫ): Қуат жарықдиоды жұмыс кезінде өшеді және күту режимінде әр 1 секунд сайын жанады. Қуат көзі өшірілген кезде, Қуат жарықдиоды өшірулі күйде қалады. Type-C Compatibility (C типінің үйлесімділігі): Ұялы құрылғылардың үйлесімділігін жақсарту үшін осы опцияны қосыңыз. HDMI-CEC: Бұл функцияны қоссаңыз, CEC құрылғысы (Sony, Microsoft XBOX және Nintendo қолдайды) олар оянған кезде мониторды қосып, Күту немесе өшіру режиміне өткен кезде дисплейді өшіре алады. HDMI Version: HDMI нұсқасын таңдаңыз. USB(A/C) Charge (USB(A/C) зарядтау): Күту режимінде USB Type-C жылдам зарядтау кернеуі мен ток сипаттамаларын таңдаңыз. Auto (автоматты) (әдепкі): 5V/3A, 9V/3A, 12V/3A, 15V/3A (күту режимінде) Off (өшірулі)
USB 3.2 Support	Бұл опция ҚОСУЛЫ болғанда USB 3.2 нұсқасын қолдаңыз.

Тіл

OSD мәзірі үшін қолжетімді тілді таңдаңыз.
Тіл

Параметрлерді сақтау

Setting1, Setting2 немесе Setting3 үшін теңшелген OSD конфигурацияларын орнатыңыз.

Элемент	Сипаттама
Save (Сақтау)	Теңшелген параметрлерді сақтаңыз.
Load (Жүктеу)	Сақталған параметрлерді жүктеңіз.

Барлығын қалпына келтіру
Мониторды зауыттық әдепкі параметрлеріне қайтарыңыз.

Техникалық сипаттамалар

Элемент	Техникалық сипаттамалар
Панель өлшемі	31,5 дюйм
Бейне пішімі	16:9
Ажыратымдылық	UHD (3840 x 2160)
Жарықдиодты шамның қызмет ету мерзімі	30 000 сағат
Пиксель қадамы	0,18159 (H) x 0,18159 (V)
Жарықтылық	350нит (әдетте)
Контраст коэффициенті	3000:1
Түс тереңдігі	16,7M
Белсенді дисплей аймағы	697.306 (H) x 392.234 (V)
Көру бұрышы	178°(H) / 178°(V)
Кіріс/шығыс терминалдары	2x HDMI 2.1 1x DP 1.4 1x Құлаққап 1x USB жоғарғы ағын 3x USB3.2 (төменгі ағын 5В/0,9А) 1x USB Type-C (5В/3А, 9В/2А, 12В/1,5А, 15В/1А)
Қуат көзі	Айнымалы ток 100~240В 50/60Гц кезінде
Айнымалы ток адаптерінің үлгісі	Asian Power Devices Inc. DA-150E19
Энергия тұтыну	Қосулы: 47W Күту режимі: 0,5W Өшірулі: 0,3W Ескертпе: сынау шарты CEC стандарттарына сәйкес келеді.
Өлшемдері (Е x Б x Т)	710,5 (Е) x 555 (Б) x 183,9 (Т) мм (тірегімен)
Салмақ	7,8 кг (нетто, тірегімен) 5,5 кг (нетто, тірегінсіз)
Температура диапазоны (жұмыс)	0°C -тан 40°C-қа дейін

Ескертпе: Техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.

Қолдау көрсетілетін уақыт тізімі

Уақыт тізімі	Қалыпты, PIP
Уақыт тізімі	HDMI 1	HDMI 2	DP	Type C
720x400 / 70Hz	V	V	V	V
720x400 / 88Hz	V	V	V	V
640x480 / 60Hz	V	V	V	V
640x480 / 67Hz	V	V	V	V
640x480 / 72Hz	V	V	V	V
640x480 / 75Hz	V	V	V	V
800x600 / 56Hz	V	V	V	V
800x600 / 60Hz	V	V	V	V
800x600 / 72Hz	V	V	V	V
800xX600 / 75Hz	V	V	V	V
832x624 / 75Hz	V	V	V	V
1024x768 / 87Hz	V	V	V	V
1024x768 / 60Hz	V	V	V	V
1024x768 / 70Hz	V	V	V	V
1024x768 / 75Hz	V	V	V	V
1280x1024 / 75Hz	V	V	V	V
1152x870 / 75Hz	V	V	V	V
1152x864 / 75Hz	V	V	V	V
1280x720 / 60Hz	V	V	V	V
1280x800 / 60Hz	V	V	V	V
1280x960 / 60Hz	V	V	V	V
1280x1024 / 60Hz	V	V	V	V
1440x900 / 60Hz	V	V	V	V
1600x900 / 60Hz	V	V	V	V
1680x1050 / 60Hz	V	V	V	V
1024x768 / 120Hz	X	X	X	X
1280x1024 / 120Hz	X	X	X	X
1440x900 / 120Hz	X	X	X	X
1680x1050 / 120Hz	X	X	X	X
720x480 / 60Hz	V	V	V	V
720x480 / 120Hz	X	X	X	X
1280x720 / 50Hz	X	X	X	X
1280x720 / 60Hz	V	V	V	V
1280x720 / 100Hz	X	X	X	X
1280x720 / 120Hz	X	X	X	X
1440x480 / 60Hz	X	X	X	X
1920x1080 / 24Hz	V	V	X	X
1920x1080 / 50Hz	V	V	V	V
1920x1080 / 60Hz	V	V	V	V
1920x1080 / 100Hz	V	V	V	V
1920x1080 / 120Hz	V	V	V	V
3840x2160 / 24Hz	V	V	X	X
3840x2160 / 25Hz	X	X	X	X
3840x2160 / 30Hz	V	V	V	V
3840x2160 / 50Hz	V	V	V	V
3840x2160 / 60Hz	V	V	V	V
3840x2160 / 100Hz	V	V	V	V
3840x2160 / 120Hz	V	V	V	V
1280x720 / 144Hz	X	X	X	X
1920x1080 / 144Hz	V	V	V	V
1920x1080 / 165Hz	X	X	X	X
2560x1440 / 60Hz	V	V	V	V
2560x1440 / 100Hz	X	X	X	X
2560x1440 / 120Hz	V	V	V	V
2560x1440 / 144Hz	V	V	V	V
2560X1440 / 165Hz	X	X	X	X
3440x1440 / 50Hz	X	X	X	X
3440x1440 / 60Hz	X	X	X	X
3440x1440 / 85Hz	X	X	X	X
3440x1440 / 100Hz	X	X	X	X
3840x2160 / 144Hz	V	V	V	V
960x1080 / 60Hz (PBP)	X	X	X	X
1280x1440 / 60Hz (PBP)	V	V	V	V
1720x1440 / 60Hz (PBP)	X	X	X	X
1920x2160 / 60Hz (PBP)	V	V	V	V

Ақаулықтарды жою

Проблема	Ықтимал шешім(дер)
Қуат жоқ	Қуат кабелінің қуат көзіне және мониторға дұрыс жалғанғанына көз жеткізіңіз. Кабель мен ашаның сынбағанын тексеріңіз. Монитордың қосылғанына көз жеткізіңіз.
Экранда ешқандай кескін пайда болмайды	Монитор мен компьютердің дұрыс жалғанғанына және екі құрылғының да қосылғанына көз жеткізіңіз. Дұрыс кіріс көзін таңдағаныңызға көз жеткізіңіз. Жарықтылық және контраст параметрлерін реттеңіз.
Кескін бүкіл экранды толтырмайды	Әртүрлі Дисплей режимі (бейне пішімі) параметрін қолданып көріңіз параметрін қолданып көріңіз.
Түстер бұрмаланған	Кіріс сигналының кабелінің дұрыс жалғанғанына көз жеткізіңіз. Кескінге қатысты параметрлерді конфигурациялаңыз. "Сурет" бөлімін қараңыз.
Дыбыс жоқ немесе дыбыс деңгейі төмен	Құлаққап кабелінің дұрыс жалғанғанына көз жеткізіңіз. Дыбыс деңгейін реттеңіз. Компьютердің дыбысқа қатысты параметрлерін реттеңіз.

Ескертпе: Егер мәселе шешілмесе, қосымша көмек алу үшін тұтынушыларға қызмет көрсету орталығына хабарласыңыз.

Негізгі күтім

Экран кірлеген кезде, оны тазалау үшін келесі әрекеттерді орындаңыз:

Қалдық шаңды кетіру үшін экраныңызды жұмсақ, түксіз шүберекпен сүртіңіз.
Тазалау сұйықтығын жұмсақ шүберекке бүркіңіз немесе жағыңыз. Содан кейін экранды дымқыл шүберекпен ақырын сүртіңіз.

Ескертпе:

Шүберектің дымқыл екеніне көз жеткізіңіз, бірақ су емес.
Сүрткен кезде экранға шамадан тыс қысым түсірмеңіз.
Қышқылды немесе абразивті тазалағыштар экранды зақымдауы мүмкін.

USB арқылы зарядтау туралы ескертпелер

Келесі құрылғылар CDP режимінің BC 1.2 нұсқасымен үйлесімді емес. ХАБ компьютерге қосылған кезде, бұл құрылғыларды USB кабелі арқылы зарядтау мүмкін емес.

Өндіруші	Құрылғы	PID/VID
Apple	iPad	PID_129A/VID_05AC
Samsung	GALAXY Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

GIGABYTE қызмет көрсету туралы ақпарат

Қызмет көрсету туралы қосымша ақпарат алу үшін GIGABYTE ресми веб-сайтына кіріңіз: https://www.gigabyte.com/

ҚАУІПСІЗДІК АҚПАРАТЫ

Қауіпсіздік шаралары

Мониторды қолданар алдында келесі Қауіпсіздік шараларымен танысып шығыңыз.

Тек монитормен бірге берілген немесе өндіруші ұсынған керек-жарақтарды пайдаланыңыз.
Өнімнің пластикалық қаптамасын балалардың қолы жетпейтін жерде сақтаңыз.
Мониторды розеткаға қосар алдында, қуат сымының кернеуі сіз орналасқан елдегі қуат сипаттамасына сәйкес келетініне көз жеткізіңіз.
Тоқ сымының ашасы дұрыс сыммен қосылған және жерге қосылған розеткаға қосылуы керек.
Ашаға дымқыл қолмен тигізбеңіз, әйтпесе электр тогының соғуы оңай.
Мониторды тұрақты және жақсы желдетілетін жерге қойыңыз.
Мониторды электр радиаторлары немесе тікелей күн сәулесі сияқты жылу көздерінің жанына қоймаңыз.
Монитордағы тесіктер немесе саңылаулар желдетуге арналған. Желдету тесіктерін ешқандай заттармен жаппаңыз немесе жасамаңыз.
Мониторды судың, сусындардың немесе барлық сұйықтықтардың жанында пайдаланбаңыз. Олай етпеген жағдайда электр тогы соғуы немесе монитор зақымдануы мүмкін.
Тазалау алдында мониторды розеткадан ажыратыңыз.
Экран бетін сызу оңай болғандықтан, бетіне қатты немесе өткір заттармен тигізуден аулақ болыңыз.
Экранды сүрту үшін майлықтың орнына жұмсақ мата пайдаланыңыз. Қажет болса, мониторды тазалау үшін әйнек тазалағышты пайдалануға болады. Алайда, тазалағышты ешқашан тікелей экранға шашпаңыз.
Егер монитор ұзақ уақыт бойы пайдаланылмаса, қуат кабелін ажыратыңыз.
Мониторды өздігінен бөлшектеуге немесе жөндеуге тырыспаңыз.

Тұрақтылық қаупінен сақтану шаралары

Өнім құлап кетуі мүмкін, бұл ауыр жарақатқа немесе өлімге әкелуі мүмкін. Жарақаттануды болдырмау үшін бұл өнімді орнату нұсқауларына сәйкес еденге/қабырғаға мықтап бекіту керек.
Көптеген жарақаттардың, әсіресе балалардың жарақаттарының алдын алуға қарапайым сақтық шараларын қолдану арқылы болады, мысалы:

ӘРҚАШАН өнім жинағының өндірушісі ұсынған тіректерді немесе орнату әдістерін пайдаланыңыз.
ӘРҚАШАН өнімді қауіпсіз ұстай алатын жиһазды пайдаланыңыз.
ӘРҚАШАН өнімнің тірек жиһаздың шетінен асылып тұрмауын қадағалаңыз.
ӘРҚАШАН балаларға өнімге немесе оның басқару элементтеріне жету үшін жиһазға өрмелеу қаупі туралы үйретіңіз.
ӘРҚАШАН өніміңізге қосылған сымдар мен кабельдерді сүрініп кетуге, тартып алуға немесе ұстап алуға болмайтындай етіп бағыттаңыз.
ЕШҚАШАН өнімді биік жиһазға (мысалы, шкафтарға немесе кітап сөрелеріне) жиһазды да, өнімді де қолайлы тірекке бекітпей қоймаңыз.
ЕШҚАШАН өнімді матаның немесе өнім мен тірек жиһаздың арасында орналасуы мүмкін басқа материалдардың үстіне қоймаңыз.
ЕШҚАШАН балаларды өрмелеуге итермелеуі мүмкін заттарды, мысалы, ойыншықтар мен қашықтан басқару құралдарын өнімнің үстіне немесе өнім қойылған жиһазға қоймаңыз.
Егер бар өнім сақталып, орны ауыстырылатын болса, жоғарыдағыдай қарастырулар қолданылуы керек.
Жер сілкіністерінен немесе басқа дүмпулерден құлап кету салдарынан адам жарақатын немесе өнімнің зақымдануын болдырмау үшін өнімді тұрақты жерге орнатыңыз және құлауды болдырмау үшін шаралар қабылдаңыз.

Сілтемелер

GIGABYTE Global

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

GIGABYTE M32UC - Ойын мониторының нұсқаулығы жүктеп алу
