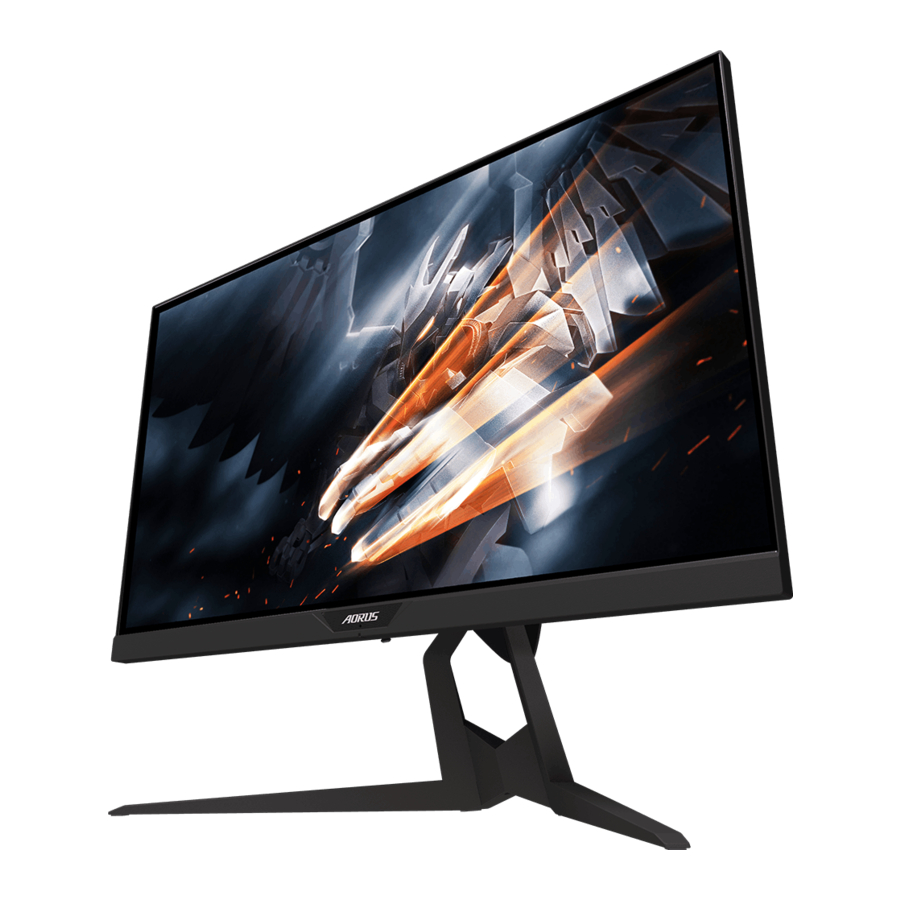

GIGABYTE AORUS KD25F - Tactical Gaming Monitor нұсқаулығы

Мазмұны

КІРІСПЕ

Қаптамадан шығару

  1. Қаптама қорабының жоғарғы қақпағын ашыңыз. Содан кейін ішкі қақпақта бекітілген қаптамадан шығару нұсқаулығын қараңыз. Қораптың дұрыс бағытта екеніне көз жеткізіп, қорапты тұрақты бетке ақырын қойыңыз.
    Қаптамадан шығару - 1-қадам
  2. Ішкі қақпақты ашыңыз. Қораптан шығару үшін EPS көбік құрастырмасын (саңылаулар арқылы) ұстаңыз.
    Қаптамадан шығару - 2-қадам
  3. Жоғарғы EPS көбігінен заттарды алыңыз.
    Қаптамадан шығару - 3-қадам
  4. Жоғарғы EPS көбігін алыңыз. Содан кейін тіреуішті төменгі EPS көбігінен алып тастауға болады.
    Қаптамадан шығару - 4-қадам

Пакет мазмұны

Сіздің қаптама қорабыңызбен бірге келесі элементтер келеді. Олардың кез келгені жоқ болса, жергілікті дилерге хабарласыңыз.

Ескертпе: Мониторды болашақта тасымалдау үшін қаптама қорабы мен орау материалдарын сақтаңыз.

Өнімге шолу

Алдыңғы көрініс
Өнімге шолу - Алдыңғы көрініс

  1. Қуат диоды
  2. Басқару батырмасы

Артқы көрініс
Өнімге шолу - Артқы көрініс

  1. AC қосқышы
  2. AC IN ұясы
  3. Kensington құлпы
  4. Құлаққап ұясы
  5. Микрофон ұясы
  1. HDMI порттары (x2)
  2. DisplayPort
  3. USB жоғары ағын порты
  4. USB 3.0 порттары (x2)

ЖҰМЫСТЫ БАСТАУ

Тіреуіштің табанын орнату

  1. Тіреуіштің табанын тіреуіштің астындағы тіреуішпен туралаңыз. Содан кейін табанды тіреуішке бекітіңіз. Монитордың табанын бекіту үшін бұранданы қатайтыңыз.
    Ескертпе: Бұранданы қатайту үшін тиынды немесе кішкентай жалпақ бұрағышты пайдалануға болады.
    Тіреуіштің табанын орнату - 1-қадам
  2. Жинақталған тіреуіш пен табанды тік күйге келтіріп, үстелге қойыңыз. Содан кейін қауіпсіздік пластинасының ұясынан автоматты түрде шығуы үшін тіреуіш тақтасын төмендетіңіз.
    Тіреуіштің табанын орнату - 2-қадам
  3. Мониторды қаптама төсенішіне немесе тегіс бетке экраны төмен қаратып қойыңыз. EPE қапшығын жыртыңыз, монитордың артқы жағына тіреуішті орнатыңыз. Содан кейін тіреуіштің білігін ұстап, мониторды төменгі EPS көбігінен шығаруға болады. Мониторды абайлап көтеріңіз. Оны үстелге тігінен қойыңыз.
    Тіреуіштің табанын орнату - 3-қадам

Мониторды көтеру

Тіреуіш білігін ұстап, мониторды қораптан шығарыңыз. Мониторды абайлап көтеріп, аударыңыз және оны тегіс беттегі тіреуішке тігінен қойыңыз. Көбік орамасын монитордан алыңыз.
Мониторды көтеру
Ескертпе: Мониторды тасымалдау қажет болуы мүмкін болашақта пайдалану үшін қорап пен қаптаманы сақтауды қарастырыңыз. Бекітілген көбік қаптамасы мониторды тасымалдау кезінде қорғауға өте ыңғайлы.

Көру бұрышын реттеу

Ескертпе: Реттеу кезінде экран құлап кетпеуі үшін монитордың табанын ұстаңыз.

Еңіс бұрышын реттеу
Экранды қажетті көру бұрышына қарай алға немесе артқа еңкейтіңіз (-5˚-тан 21˚-қа дейін).

Айналдыру бұрышын реттеу
Экранды қажетті көру бұрышы үшін солға немесе оңға бұраңыз (20˚).
Айналдыру бұрышын реттеу

Экран бағдарын өзгерту

  1. Экранды ең жоғарғы күйге көтеріңіз (130 мм).
    Ескертпе: Биіктікті реттеуді жасамас бұрын, тіреуіштен қауіпсіздік пластинасын алып тастағаныңызға көз жеткізіңіз.
  2. Мониторды портреттік бағдарға (90˚ сағат тілімен) бұраңыз.
    Экран бағдарын өзгерту

Қабырғаға орнату кронштейнін орнату (міндетті емес)

Тек өндіруші ұсынған 100 x 100 мм қабырғаға орнату жинағын пайдаланыңыз.

  1. Мониторды тегіс бетке экраны төмен қаратып қойыңыз.
    Ескертпе: Мониторға зақым келтірмеу үшін үстелдің бетін жұмсақ матамен жабуды ұсынамыз.
  2. Тіреуішті монитордан ажырату үшін құлыптау қыстырғыштарын ішке қарай итеріңіз.
    Қабырғаға орнату кронштейнін орнату (міндетті емес) - 1-қадам
  3. Ілмектерді босату үшін тіреуішті сәл төмен тартыңыз. Содан кейін тіреуішті алыңыз.
    Қабырғаға орнату кронштейнін орнату (міндетті емес) - 2-қадам
  4. Монтаждау кронштейнін монитордың артқы жағындағы монтаждау тесіктеріне бекітіңіз. Содан кейін кронштейнді бекіту үшін бұрандаларды пайдаланыңыз.
    Ескертпе: Мониторды қабырғаға орнату үшін қабырғаға орнату кронштейні жинағына кіретін орнату нұсқаулығын қараңыз.
    Қабырғаға орнату кронштейнін орнату (міндетті емес) - 3-қадам

Қосылымдарды жасау

Қосылымдарды жасау

  1. Қуат кабелі
  2. Құлаққап кабелі
  3. Микрофон кабелі
  4. HDMI кабелі
  1. DisplayPort кабелі
  2. USB (A-Male to B-Male) кабелі
  3. USB кабелі

ҚҰРЫЛҒЫНЫ ПАЙДАЛАНУ

Қуатты қосу/өшіру

Айнымалы ток қуатының кіріс ұясының жанындағы қуат қосқышының ON күйіне ауыстырылғанына көз жеткізіңіз.

Қуатты қосу
Қуатты қосу

  1. Қуат кабелінің бір ұшын монитордың артқы жағындағы AC IN ұясына қосыңыз.
  2. Қуат кабелінің басқа ұшын розеткаға қосыңыз.
  3. Мониторды қосу үшін Control (Басқару) батырмасын басыңыз. Қуат диоды ақ түспен жанады, бұл монитордың пайдалануға дайын екенін білдіреді.

Ескертпе: Мониторды қосқаннан кейін қуат шамы өшіп қалса, Settings (Параметрлер) мәзіріндегі LED Indicator (Жарықдиодты индикатор) параметрін тексеріңіз.
Ескертпе: Монитор қосылған кезде, монитордың артқы жағындағы RGB жарықдиоды әдепкі параметрде 15 секундтан кейін автоматты түрде өшеді. Әртүрлі RGB жарықдиодты үлгілерін таңдау үшін System (Жүйе) мәзіріндегі RGB LED (RGB жарықдиоды) параметрін тексеріңіз.

Қуатты өшіру
Мониторды өшіру үшін Control (Басқару) батырмасын 2 секунд басып тұрыңыз.
Ескертпе: Экранда Main (Негізгі) мәзірі пайда болған кезде, Control (Басқару) батырмасын төмен жылжыту арқылы мониторды өшіруге болады .

Пайдаланушыға жайлылық бойынша ұсыныстар

Төменде мониторды ыңғайлы көруге арналған бірнеше кеңестер берілген:

  • Мониторлар үшін оңтайлы көру қашықтығы шамамен 510 мм-ден 760 мм-ге дейін (20"-дан 30"-ға дейін) жетеді.
  • Жалпы нұсқаулық - ыңғайлы отырған кезде экранның жоғарғы жағы көз деңгейінде немесе сәл төмен болуы үшін мониторды орналастыру.
  • Орындап жатқан жұмыс түріне сәйкес жарықтандыруды пайдаланыңыз.
  • Әр жарты сағат сайын тұрақты және жиі үзілістер жасаңыз (кемінде 10 минут).
  • Үзіліс кезінде монитор экранынан үнемі алыстап, кемінде 20 секунд бойы алыстағы нысанға назар аударыңыз.
  • Көз жаттығулары көздің шаршауын азайтуға көмектеседі. Бұл жаттығуларды жиі қайталаңыз:
  1. жоғары және төмен қарау
  2. көзді баяу айналдыру
  3. көзді қиғаш жылжыту.

Кіріс көзін таңдау

Кіріс көзін таңдау

  1. Input (Кіріс) мәзіріне кіру үшін Control (Басқару) батырмасын оңға жылжытыңыз ().
  2. Қажетті кіріс көзін таңдау үшін Control (Басқару) батырмасын орталыққа жылжытыңыз (). Содан кейін растау үшін Control (Басқару) батырмасын басыңыз.

ОПЕРАЦИЯЛАР

Жылдам мәзір

Ыстық перне
Әдепкі бойынша, Control (Басқару) түймешігіне нақты функция тағайындалған.
Ескертпе: Алдын ала орнатылған ыстық перне функциясын өзгерту үшін "Жылдам ауыстырып қосқыш" бөлімін қараңыз.
Ыстық перне функциясына қол жеткізу үшін келесі әрекеттерді орындаңыз:

  • Black Equalizer (Қара теңестіргіш) мәзіріне кіру үшін Control (Басқару) түймешігін жоғары жылжытыңыз .
    Параметрді реттеу үшін Control (Басқару) түймешігін жоғары/төмен жылжытыңыз және растау үшін Control (Басқару) түймешігін басыңыз.
  • Сурет режимі мәзіріне кіру үшін Control (Басқару) түймешігін төмен жылжытыңыз ). Қажетті опцияны таңдау үшін Control (Басқару) түймешігін ортаға жылжытыңыз () және растау үшін Control (Басқару) түймешігін басыңыз.
    Жылдам мәзір - Ыстық перне - 2-қадам
  • Дыбыс деңгейі мәзіріне кіру үшін Control (Басқару) түймешігін солға жылжытыңыз (). Құлаққаптың дыбыс деңгейін реттеу үшін Control (Басқару) түймешігін жоғары/төмен жылжытыңыз және растау үшін Control (Басқару) түймешігін басыңыз.
    Жылдам мәзір - Ыстық перне - 3-қадам
  • Кіріс мәзіріне кіру үшін Control (Басқару) түймешігін оңға жылжытыңыз (). "Кіріс көзін таңдау" бөлімін қараңыз.
    Ескертпе: Мәзірді жабу үшін Control (Басқару) түймешігін солға жылжытыңыз .

Функция пернесінің нұсқаулығы

  • Негізгі мәзірді көрсету үшін Control (Басқару) түймешігін басыңыз.
    Функция пернесінің нұсқаулығы

Содан кейін қажетті функцияны таңдау және байланысты параметрлерді конфигурациялау үшін Control (Басқару) түймешігін пайдаланыңыз.

Бақылау тақтасы
Экранда Main (Негізгі) мәзірі пайда болған кезде, Dashboard (Бақылау тақтасы) мәзіріне кіру үшін Control (Басқару) түймешігін солға жылжытыңыз .
Бақылау тақтасы - 1-қадам

  • Функция: Функцияны қосу/өшіру. Қосылған кезде экранда көрсетілетін қажетті опцияларды таңдауға болады.
  • Бақылау тақтасының орны: Экранда көрсетілетін Бақылау тақтасы ақпаратының орнын көрсетіңіз.

Бақылау тақтасының конфигурациясы аяқталғаннан кейін жүйе деректерін USB порты арқылы SOC-ке тасымалдайды және экранда таңдалған функцияның мәнін көрсетеді.
Бақылау тақтасы - 2-қадам
Ескертпе: USB кабелінің монитордың USB жоғарғы ағын портына және компьютеріңіздің USB портына дұрыс қосылғанына көз жеткізіңіз.
Ескертпе: "OSD Sidekick" бағдарламалық жасақтамасын орнату және орындау қажет.

Ойынға көмек

  • Экранда Main (Негізгі) мәзірі пайда болған кезде, Game Assist (Ойынға көмек) мәзіріне кіру үшін Control (Басқару) түймешігін оңға жылжытыңыз ().
    Ойынға көмек - 1-қадам
  • AORUS INFO: FPS (Бірінші жақтағы атыс) ойынына қатысты параметрлерді конфигурациялаңыз.
    √ Кері санау таймері режимін таңдау үшін Gaming Timer (Ойын таймері) тармағын таңдаңыз. Бұл функцияны өшіру үшін параметрді OFF (ӨШІРУ) күйіне орнатыңыз.
    √ Ойын есептегішін немесе нақты уақыттағы жаңарту жиілігі параметрін қосу/өшіру үшін Gaming Counter (Ойын есептегіші) немесе Refresh Rate (Жаңарту жиілігі) тармағын таңдаңыз.
    √ Экранда көрсетілетін ақпараттың орнын көрсету үшін Info Location (Ақпарат орны) тармағын таңдаңыз.
    Ойынға көмек - 2-қадам
  • Crosshair (Көздеуіш): Ойын ортаңызға сәйкес келетін қажетті көздеуіш түрін таңдаңыз. Ол нысанаға алуды әлдеқайда жеңілдетеді.
  • Display Alignment (Дисплейді туралау): Функция қосылған кезде экранның төрт жағында туралау сызықтарын көрсетеді, бұл бірнеше мониторды тамаша туралау үшін ыңғайлы құрал ұсынады.

Құрылғы параметрлерін конфигурациялау

Экранда Main (Негізгі) мәзірі пайда болғанда, Settings (Параметрлер) мәзіріне кіру үшін Control (Басқару) түймесін жоғары жылжытыңыз.
Ескертпе: Мәзірде шарлау және түзетулер енгізу үшін Control (Басқару) түймесін пайдаланыңыз.
Құрылғы параметрлерін конфигурациялау

Gaming (Ойын)
Ойынға қатысты параметрлерді конфигурациялаңыз.
Құрылғы параметрлерін конфигурациялау - Ойын

Элемент Сипаттама
Aim Stabilizer Бұл функция қосылған кезде жылдам қозғалатын ойындардағы қозғалыс бүлінуін азайтады.
Ескертпе: Бұл функция келесі шарттарда қолжетімді емес:
  • жиілік параметрі 100 Гц-тен төмен болғанда.
  • FreeSync функциясы іске қосылғанда.
Black Equalizer Қара аймақтардың жарықтығын реттеңіз.
Super Resolution Төмен ажыратымдылықтағы кескіндерді айқындаңыз.
Display Mode

Экранның арақатынасын таңдаңыз.

  • Full (Толық): Кіріс кескінін экранды толтыру үшін масштабтаңыз. 16:9 арақатынасындағы кескіндер үшін қолайлы.
  • Aspect (Арақатынас): Экранның мүмкіндігінше көп бөлігін геометриялық бұрмаланусыз толтыратын кіріс кескінін көрсетіңіз.
  • 1:1: Кіріс кескінін масштабтаусыз бастапқы ажыратымдылықта көрсетіңіз.
  • 22"W (16:10): Кіріс кескінін 16:10 арақатынасындағы 22 дюймдік монитордағыдай етіп көрсетіңіз.
  • 23"W (16:9): Кіріс кескінін 16:9 арақатынасындағы 23 дюймдік монитордағыдай етіп көрсетіңіз.
  • 23.6"W (16:9): Кіріс кескінін 16:9 арақатынасындағы 23,6 дюймдік монитордағыдай етіп көрсетіңіз.
  • • 24"W (16:9): Кіріс кескінін 16:9 арақатынасындағы 24 дюймдік монитордағыдай етіп көрсетіңіз.

Ескертпе: Бұл опция FreeSync және PIP/ PBP функцияларымен үйлесімді емес.
Overdrive СКД мониторының жауап беру уақытын жақсартыңыз.
FreeSync Бұл функция қосылған кезде ойындарды ойнау кезіндегі экранның кідірісі мен бұзылуын болдырмайды.

Picture (Сурет)
Кескінге қатысты параметрлерді конфигурациялаңыз.
Құрылғы параметрлерін конфигурациялау - Сурет

Элемент Сипаттама
Standard Құжаттарды өңдеу немесе веб-сайттарды шолу үшін.
AORUS AORUS GAMER ойындарын ойнау үшін.
FPS FPS (Бірінші тұлғадан ату) ойындарын ойнау үшін.
RTS/RPG RTS (Нақты уақыттағы стратегия) немесе RPG (Рөлдік ойын) ойындарын ойнау үшін.
Movie Фильмдерді көру үшін.
Reader Құжаттарды қарау үшін.
sRGB Компьютердегі фотосуреттер мен графиканы көру үшін.
Custom 1 Реттелетін сурет режимінің параметрлері.
Custom 2 Реттелетін сурет режимінің параметрлері.
Custom 3 Реттелетін сурет режимінің параметрлері.

Ескертпе: "Standard" (Стандартты) сурет режимі, "Level 10" (10 деңгей) төмен көк жарық TUV төмен көк жарық сертификатымен сәйкестікке оңтайландырылған параметр болып табылады".

Display (Дисплей)
Дисплей экранына қатысты параметрлерді конфигурациялаңыз.
Құрылғы параметрлерін конфигурациялау - Дисплей

Элемент Сипаттама
Input Кіріс көзін таңдаңыз.
HDMI RGB PC Range RGB диапазонының тиісті параметрін таңдаңыз немесе мониторға оны автоматты түрде анықтауға рұқсат етіңіз.
Ескертпе: Бұл опция тек HDMI кірісі үшін ғана қолжетімді.
Overscan Бұл функция қосылған кезде кескіннің ең шеткі жиектерін жасыру үшін кіріс кескінін аздап үлкейтеді.

PIP/PBP
Көп кескінді параметрлерді конфигурациялаңыз.
Құрылғы параметрлерін конфигурациялау - PIP/PBP

Элемент Сипаттама
OFF PIP/PBP функциясын өшіріңіз.
PIP Экранды 2 бөлікке бөліңіз (негізгі терезе және қосымша терезе).
  • Source (Көз): Қосымша терезе үшін кіріс көзін өзгертіңіз.
  • PIP Size (PIP өлшемі): Қосымша терезенің өлшемін реттеңіз.
  • Location (Орналасу): Қосымша терезенің орнын жылжытыңыз.
  • Display Switch (Дисплейді ауыстыру): Екі терезені ауыстырыңыз.
  • Audio Switch (Аудионы ауыстыру): Дыбысты қай аудио көзінен естігіңіз келетінін таңдаңыз.
PBP 1x1 бөлінген экранды көрсетіңіз (сол және оң терезелер).
  • Source (Көз): Оң жақ терезе үшін кіріс көзін өзгертіңіз.
  • Display Switch (Дисплейді ауыстыру): Екі терезені ауыстырыңыз.
  • Audio Switch (Аудионы ауыстыру): Дыбысты қай аудио көзінен естігіңіз келетінін таңдаңыз.

System (Жүйе)
Жүйеге қатысты параметрлерді конфигурациялаңыз.
Құрылғы параметрлерін конфигурациялау - Жүйе

Элемент Сипаттама
Language OSD тілін таңдаңыз.
RGB LED Монитордың артқы жағында көрсетілетін алдын ала орнатылған LED үлгілерін таңдаңыз.
Headphone Құлаққап параметрлерін конфигурациялаңыз.
  • Volume (Дыбыс деңгейі): Дыбыс деңгейін реттеңіз.
  • Mute (Дыбысты өшіру): Дыбысты өшіру функциясын қосыңыз/өшіріңіз.
Audio Source Аудио кіріс көзін көрсетіңіз немесе мониторға оны автоматты түрде анықтауға рұқсат етіңіз.
Ескертпе: Егер сіз Auto detect (Автоматты анықтау) опциясын таңдасаңыз, жүйе алдымен USB кабелінің қосылған немесе қосылмағанын тексереді. Егер ол қосылған болса, аудио кіріс көзі USB Codec (USB кодегі) күйіне орнатылады.
OSD Settings Экрандағы дисплейге (OSD) қатысты мәзір параметрлерін конфигурациялаңыз.
  • Language (Тіл): OSD мәзірі үшін қолжетімді тілді таңдаңыз.
  • Display Time (Көрсету уақыты): OSD мәзірінің экранда қалу ұзақтығын орнатыңыз.
  • OSD Transparency (OSD мөлдірлігі): OSD мәзірінің мөлдірлігін реттеңіз.
  • OSD Lock (OSD құлпы): Бұл функция қосылған кезде OSD түзетуіне рұқсат етілмейді.
    Ескертпе: OSD құлпы функциясын өшіру үшін Control (Басқару) пернесін басыңыз. Экранда хабар пайда болғанда растау үшін Yes (Иә) опциясын таңдаңыз.
Quick Switch Ыстық пернелердің функциясын тағайындаңыз.
Қолжетімді опциялар: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness және Picture Mode.
Төменде көрсетілгендей ыстық пернелердің әдепкі параметрі:
Жоғары : Black Equalizer
Төмен : Picture Mode (Сурет режимі)
Оңға (): Input (Кіріс)
Солға : Volume (Дыбыс деңгейі)
Other Settings
  • Resolution Notice (Ажыратымдылық туралы ескертпе): Бұл функция қосылған кезде монитор басқа кіріс көзіне ауысқанда ағымдағы ажыратымдылық туралы хабар экранда пайда болады.
  • Input Auto Switch (Кірісті автоматты түрде ауыстыру): Бұл функция қосылған кезде қолжетімді кіріс көзіне автоматты түрде ауысады.
  • Auto Power Off (Автоматты түрде өшіру): Бұл функция қосылған кезде монитор белгілі бір уақыттан кейін автоматты түрде өшеді.
  • LED Indicator (Жарықдиодты индикатор): Әдепкі бойынша, LED индикаторы ҚОСУЛЫ күйіне орнатылады.
    LED Indicator OFF (LED индикаторы ӨШІРУЛІ): Қуат LED-ін өшіріңіз.
    LED Indicator ON (LED индикаторы ҚОСУЛЫ): Қуат LED-і жұмыс кезінде ақ түспен жанады және күту режимінде қызғылт сары түспен жанады.
    LED Indicator Friendly (LED индикаторы Ыңғайлы): Қуат LED-і күту режимінде қызғылт сары түспен жанады.
    Қуат көзі өшірілген кезде Қуат LED-і өшірулі күйінде қалады.
  • DisplayPort Ver.: DisplayPort нұсқасын 1.1, 1.2 күйіне орнатыңыз
    Ескертпе:
    • Бұл опцияны графикалық картаңыз қолдайтын DisplayPort нұсқасына негіздеп конфигурациялаңыз.

Save Settings (Параметрлерді сақтау)
Барлық деректерді сақтаңыз.
Құрылғы параметрлерін конфигурациялау - Параметрлерді сақтау

Элемент Сипаттама
Setting1 Таңдағаннан кейін ойыншы таңдау үшін Save and Load (Сақтау және жүктеу) мәзірі пайда болады.
Setting2 Таңдағаннан кейін ойыншы таңдау үшін Save and Load (Сақтау және жүктеу) мәзірі пайда болады.
Setting3 Таңдағаннан кейін ойыншы таңдау үшін Save and Load (Сақтау және жүктеу) мәзірі пайда болады.

Reset All (Барлығын қалпына келтіру)
Мониторды зауыттық әдепкі параметрлеріне қалпына келтіріңіз.
Құрылғы параметрлерін конфигурациялау - Барлығын қалпына келтіру

Техникалық сипаттамалар

Элемент Техникалық сипаттамалар
Панель өлшемі 24,5 дюйм
Бейне арақатынасы 16:9
Ажыратымдылық 1920 x 1080
Жаңарту жиілігі 240Hz
Жарықдиодты шамның қызмет ету мерзімі 30000 сағат (мин.)
Пиксель қадамы 0.2832 x 0.2802
Жауап беру уақыты 0.5ms(MPRT)
Жарқырау 400 нит (әдетте) / 320 нит (мин.)
Контраст коэффициенті 1000:1 (әдетте)
Түс тереңдігі 16.7M (8Bit)
Белсенді дисплей аумағы 543.744(H) x 302.616(V)
Көру бұрышы 170°(H)/160°(V)
Жиілік 48~240Hz
Кіріс/Шығыс терминалдары
  • 2x HDMI 2.0
  • 1x DP 1.2
  • 1x Құлаққап
  • 1x Микрофон
  • 2x USB 3.0 (төмен ағын)
  • 1x USB жоғары ағын
Қуат көзі AC 100 ~ 240V at 50/60Hz
Қуат тұтыну
  • Қосулы: 60W (макс.)
  • Күту режимі: 0.5W
  • Өшірулі: 0.3W
Өлшемдері (W x H x D) 558 X 485 X 236 mm (Тіреуішпен)
Салмақ 6.8kg (Нетто)

Ескертпе: Техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.

Қолдау көрсетілетін уақыт тізімі

Уақыт тізімі HDMI 2.0 DisplayPort 1.2
640x480@60Hz Иә Иә
640x480@75Hz Иә Иә
640x480@100Hz Иә Иә
640x480@120Hz Иә Иә
640x480@240Hz Иә Иә
720x400@70Hz Иә Иә
800x600@60Hz Иә Иә
800x600@75Hz Иә Иә
800x600@100Hz Иә Иә
800x600@120Hz Иә Иә
800x600@240Hz Иә Иә
832x624@75Hz Иә Иә
1024x768@60Hz Иә Иә
1024x768@75Hz Иә Иә
1024x768@100Hz Иә Иә
1024x768@120Hz Иә Иә
1024x768@144Hz Иә Иә
1024x768@240Hz Иә Иә
1152x864@240Hz Иә Иә
1152x870@75Hz Иә Иә
1280x720@60Hz Иә Иә
1280x720@240Hz Иә Иә
1280x800@60Hz Иә Иә
1280x800@240Hz Иә Иә
1280x960@144Hz Иә Иә
1280x960@240Hz Иә Иә
1280x1024@60Hz Иә Иә
1280x1024@75Hz Иә Иә
1280x1024@144Hz Иә Иә
1280x1024@240Hz Иә Иә
1366x768@240Hz Иә Иә
1440x900@60Hz Иә Иә
1440x900@144Hz Иә Иә
1440x900@240Hz Иә Иә
1440x1080@144Hz Иә Иә
1440x1080@240Hz Иә Иә
1600x900@60Hz Иә Иә
1600x900@240Hz Иә Иә
1600x1024@240Hz Иә Иә
1680x1050@60Hz Иә Иә
1680x1050@240Hz Иә Иә
1920x1080@60Hz Иә Иә
1920x1080@100Hz Иә Иә
1920x1080@120Hz Иә Иә
1920x1080@144Hz Иә Иә
1920x1080@240Hz Иә Иә

Ақауларды жою

Мәселе Мүмкін шешім(дер)

Қуат жоқ
  • Қуат кабелінің қуат көзіне және мониторға дұрыс қосылғанына көз жеткізіңіз.
  • Кабель мен штепсельдің сынбағанын тексеріңіз.
  • Монитордың қосулы екеніне көз жеткізіңіз.

Экранда ешқандай кескін көрінбейді
  • Монитор мен компьютердің дұрыс қосылғанына және екі құрылғының да қосулы екеніне көз жеткізіңіз.
  • Дұрыс кіріс көзін таңдағаныңызға көз жеткізіңіз.

Кескін бүкіл экранды толтырмайды
  • Әртүрлі Display Mode (қатынастар) параметрін қолданып көріңіз.

Түстер бұрмаланған
  • Кіріс сигналы кабелінің дұрыс қосылғанына көз жеткізіңіз.
  • Кескінге қатысты параметрлерді конфигурациялаңыз. "Сурет" бөлімін қараңыз.

Дыбыс жоқ немесе дыбыс қаттылығы төмен
  • Құлаққап кабелінің дұрыс қосылғанына көз жеткізіңіз.
  • Дыбыс деңгейін реттеңіз.
  • Audio Source параметрін тексеріңіз. Егер параметр USB Codec болып орнатылса, USB кабелінің мониторға және компьютеріңізге дұрыс қосылғанына көз жеткізіңіз.
  • Компьютеріңіздің дыбысқа қатысты параметрлерін реттеңіз.

Ескертпе: Егер мәселе шешілмесе, қосымша көмек алу үшін тұтынушыларға қызмет көрсету орталығына хабарласыңыз.

Негізгі күтім

Экран кірлеген кезде, экранды тазарту үшін келесі әрекеттерді орындаңыз:

  • Қалдық шаңды кетіру үшін экранды жұмсақ, түксіз шүберекпен сүртіңіз.
  • Тазалау сұйықтығын жұмсақ шүберекке шашыратыңыз немесе жағыңыз. Содан кейін экранды дымқыл шүберекпен ақырын сүртіңіз.

Ескертпе:

  • Шүберектің дымқыл болуын, бірақ су болмауын қадағалаңыз.
  • Сүрткен кезде экранға шамадан тыс күш түсірмеңіз.
  • Қышқылды немесе абразивті тазалағыштар экранды зақымдауы мүмкін.

USB зарядтау туралы ескертпелер

Төмендегі құрылғылар CDP режимінің BC 1.2 нұсқасымен үйлесімді емес. Хаб компьютерге қосылған кезде, бұл құрылғыларды USB кабелін пайдаланып зарядтау мүмкін емес.

Өндіруші Құрылғы PID/VID
Apple IPad PID_129A/VID_05AC
Samsung Galaxy Tab2 10.1 PID_6860/VID_04E8
Samsung GALAXY TabPro PID_6860/VID_04E8

ҚАУІПСІЗДІК АҚПАРАТЫ

Қауіпсіздік шаралары
Мониторды қолданар алдында келесі Қауіпсіздік шараларын оқып шығыңыз.

  • Тек монитормен бірге берілген немесе өндіруші ұсынған керек-жарақтарды пайдаланыңыз.
  • Өнімнің полиэтилен қаптамасын балалардың қолы жетпейтін жерде сақтаңыз.
  • Мониторды розеткаға қосар алдында қуат кабелінің кернеу көрсеткіші тұрған елдегі қуат сипаттамасына сәйкес келетініне көз жеткізіңіз.
  • Қуат сымының штепселі дұрыс сыммен жалғанған және жерге қосылған розеткаға қосылуы керек.
  • Штепсельге дымқыл қолмен тимеңіз, әйтпесе электр тогының соғуы оңай.
  • Мониторды тұрақты және жақсы желдетілетін жерге қойыңыз.
  • Мониторды электр радиаторлары немесе тікелей күн сәулесі сияқты жылу көздерінің жанына қоймаңыз.
  • Монитордағы тесіктер немесе саңылаулар желдетуге арналған. Желдету тесіктерін ешқандай заттармен жаппаңыз немесе жаппаңыз.
  • Мониторды судың, сусындардың немесе барлық сұйықтықтардың жанында пайдаланбаңыз. Олай жасамау электр тогының соғуына немесе монитордың зақымдалуына әкелуі мүмкін.
  • Тазалау алдында мониторды розеткадан ажыратыңыз.
  • Экран бетін сызу оңай болғандықтан, бетіне қатты немесе өткір затпен тигізуден аулақ болыңыз.
  • Экранды сүрту үшін майлықтың орнына жұмсақ түксіз шүберекті пайдаланыңыз. Қажет болса, мониторды тазалау үшін әйнек тазалағышты пайдалануға болады. Дегенмен, тазалағышты ешқашан тікелей экранға шашыратпаңыз.
  • Монитор ұзақ уақыт бойы пайдаланылмаса, қуат кабелін ажыратыңыз.
  • Мониторды өздігінен бөлшектеуге немесе жөндеуге тырыспаңыз.

GIGABYTE қызмет көрсету туралы ақпарат
Қосымша қызмет көрсету туралы ақпаратты GIGABYTE ресми сайтынан қараңыз:
https://www.gigabyte.com/

Авторлық құқық
© 2019 GIGA-BYTE TECHNOLOGY CO., LTD. Барлық құқықтар қорғалған.
Бұл нұсқаулықта аталған сауда белгілері тиісті иелеріне заңды түрде тіркелген.

GIGABYTE логотипі

Сілтемелер

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

GIGABYTE AORUS KD25F - Tactical Gaming Monitor нұсқаулығы жүктеп алу

Қолжетімді тілдер

Gigabyte AORUS KD25F үшін қатысты нұсқаулықтар

Мазмұны
