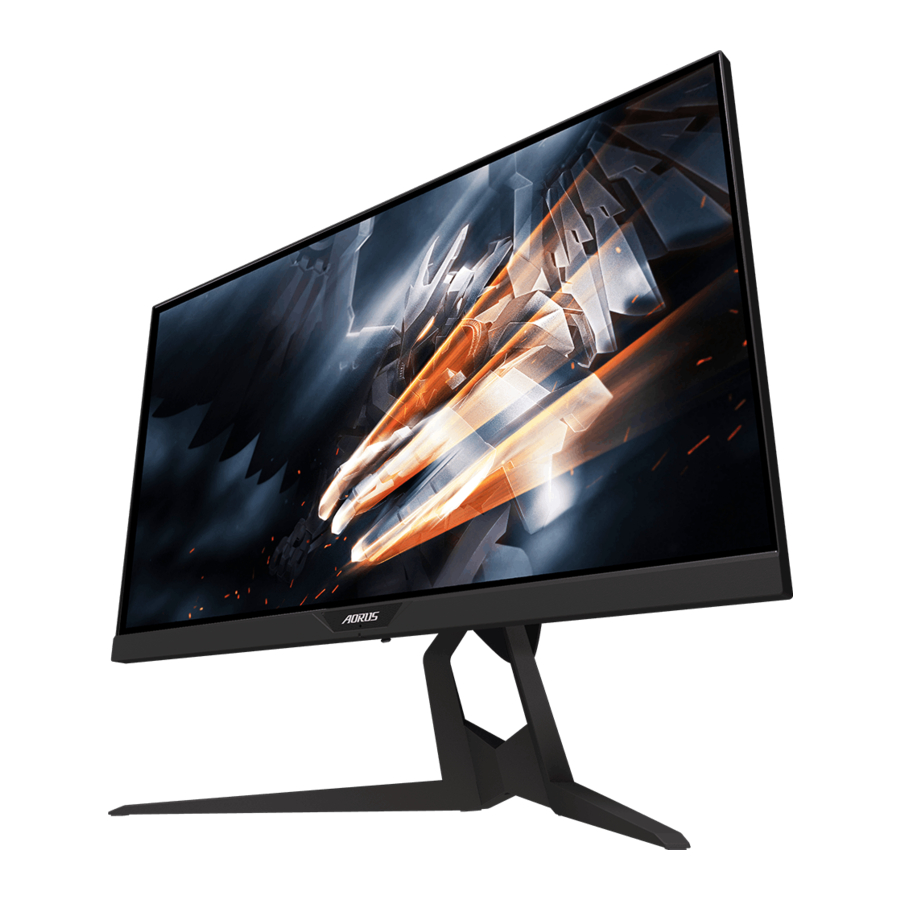

GIGABYTE AORUS KD25F - Taktiksel Oyun Monitörü Kullanım Kılavuzu

GİRİŞ

Paketten Çıkarma

1. Ambalaj kutusunun üst kapağını açın. Ardından iç kapakta bulunan paket açma talimatına bakın. Kutunun doğru yönde olduğundan emin olarak, kutuyu dikkatlice sabit bir yüzeye yatırın.

2. İç kapağı açın. EPS köpük aksamını (açıklıklardan tutarak) kutudan çekerek çıkarın.

3. Üst EPS köpüğündeki öğeleri çıkarın.

4. Üst EPS köpüğünü çıkarın. Ardından standı alt EPS köpüğünden çıkarabilirsiniz.


Paket İçeriği

Aşağıdaki öğeler ambalaj kutunuzla birlikte gelir. Bunlardan herhangi biri eksikse, lütfen yerel satıcınızla iletişime geçin.

Not: Lütfen monitörün gelecekteki nakliyesi için ambalaj kutusunu ve ambalaj malzemelerini saklayın.

Ürüne Genel Bakış

Ön Görünüm

1. Güç LED'i
2. Kontrol düğmesi

Arka Görünüm

6. HDMI portları (x2)
7. DisplayPort
8. USB yukarı akış portu
9. USB 3.0 portları (x2)

BAŞLARKEN

Stand Tabanını Takma

1. Stand tabanını, standın altındaki stand çıkıntısıyla hizalayın. Ardından tabanı standa takın. Monitör tabanını yerine sabitlemek için vidayı sıkın.
   Not: Vidayı sıkmak için bir bozuk para veya küçük bir düz uçlu tornavida kullanabilirsiniz.

2. Monte edilmiş Stand ve Tabanı dik bir konuma getirin ve bir masaya yerleştirin. Ardından, güvenlik plakasının yuvasından otomatik olarak çıkmasını sağlamak için stand plakasını aşağı indirin.

3. Monitörü paket yastığına veya düz bir yüzeye, ekranı aşağı bakacak şekilde yerleştirin. EPE torbasını yırtın, standı monitörün arka tarafına takın. Ardından, stand kolunu tutarak monitörü alt EPS köpüğünden alabilirsiniz. Monitörü dikkatlice kaldırın. Bir masanın üzerine dik olarak yerleştirin.


Monitörü Kaldırma

Stand kolunu tutarak monitörü kutudan çıkarın. Monitörü dikkatlice kaldırın, ters çevirin ve düz bir yüzeyde standının üzerine dik olarak yerleştirin. Köpük sargıyı monitörden çıkarın.

Not: Monitörü taşımanız gerekebileceği gelecekteki kullanımlar için kutuyu ve ambalajı saklamayı düşünün. Takılı köpük ambalaj, monitörü taşıma sırasında korumak için idealdir.

Görüş Açısını Ayarlama

Not: Ayarlama yaparken ekranın devrilmemesi için monitör tabanını tutun.

Eğim Açısını Ayarlama
Ekranı istenen görüş açısına (-5˚ ila 21˚) göre ileri veya geri eğin.

Döndürme Açısını Ayarlama
İstenen görüş açısı için ekranı sola veya sağa döndürün (20˚).

Ekran Yönünü Değiştirme

1. Ekranı en yüksek konuma (130 mm) kaldırın.
   Not: Yükseklik ayarını yapmadan önce, güvenlik plakasını stanttan çıkardığınızdan emin olun.

2. Monitörü dikey yöne (90˚ saat yönünde) döndürün.


Duvara Montaj Braketi Takma (İsteğe Bağlı)

Yalnızca üretici tarafından önerilen 100 x 100 mm'lik duvar montaj kitini kullanın.

1. Monitörü düz bir yüzeye, ekranı aşağı bakacak şekilde yerleştirin.
   Not: Monitöre zarar gelmesini önlemek için masa yüzeyini yumuşak bir bezle örtmenizi öneririz.
2. Standı monitörden ayırmak için kilitleme klipslerini içeri doğru itin.

3. Kancaları serbest bırakmak için standı hafifçe aşağı çekin. Ardından standı çıkarın.

4. Montaj braketini monitörün arkasındaki montaj deliklerine takın. Ardından braketi yerine sabitlemek için vidaları kullanın.
   Not: Monitörü duvara monte etmek için, duvar montaj braketi kitine dahil olan kurulum kılavuzuna bakın.


Bağlantıları Yapma

1. Güç kablosu
2. Kulaklık kablosu
3. Mikrofon kablosu
4. HDMI kablosu

5. DisplayPort kablosu
6. USB (A-Erkek - B-Erkek) kablosu
7. USB kablosu

CİHAZI KULLANMA

Gücü Açma/Kapama

AC güç giriş jakının yanındaki güç anahtarının ON (Açık) konumuna getirildiğinden emin olun.

Gücü Açma

1. Güç kablosunun bir ucunu monitörün arkasındaki AC IN jakına bağlayın.
2. Güç kablosunun diğer ucunu bir elektrik prizine bağlayın.
3. Monitörü açmak için Control (Kontrol) düğmesine basın. Güç LED'i beyaz renkte yanarak monitörün kullanıma hazır olduğunu gösterir.

Not: Monitörü açtıktan sonra Güç LED'i kapalı kalırsa, lütfen Settings (Ayarlar) menüsündeki LED Indicator (LED Göstergesi) ayarını kontrol edin.
Not: Monitör açıldığında, monitörün arka tarafındaki RGB LED'i varsayılan ayarda 15 saniye sonra otomatik olarak kapanacaktır. Farklı RGB LED desenleri seçmek için lütfen System (Sistem) menüsündeki RGB LED ayarını kontrol edin.

Gücü Kapatma
Monitörü kapatmak için Control (Kontrol) düğmesine 2 saniye basın.
Not: Main (Ana) menü ekranda göründüğünde, Control (Kontrol) düğmesini aşağı hareket ettirerek de monitörü kapatabilirsiniz.

Kullanıcı Konforu Önerileri

Monitörünüzü rahatça görüntülemek için bazı ipuçları şunlardır:

• Monitörler için optimum görüntüleme mesafeleri yaklaşık 510 mm ila 760 mm (20" ila 30") arasındadır.
• Genel bir kılavuz, rahatça oturduğunuzda ekranın üst kısmının göz hizasında veya biraz altında olacak şekilde monitörü konumlandırmaktır.
• Yaptığınız işin türü için yeterli aydınlatma kullanın.
• Her yarım saatte bir düzenli ve sık molalar (en az 10 dakika) verin.
• Molalar sırasında monitör ekranınızdan uzaklaştığınızdan ve en az 20 saniye boyunca uzaktaki bir nesneye odaklandığınızdan emin olun.
• Göz egzersizi göz yorgunluğunu azaltmaya yardımcı olabilir. Bu egzersizleri sık sık tekrarlayın:

1. yukarı ve aşağı bakın
2. gözünüzü yavaşça yuvarlayın
3. gözlerinizi çapraz olarak hareket ettirin.

Giriş Kaynağını Seçme

1. Input (Giriş) menüsüne girmek için Control (Kontrol) düğmesini sağa () hareket ettirin.
2. İstenen giriş kaynağını seçmek için Control (Kontrol) düğmesini ortaya () hareket ettirin. Ardından onaylamak için Control (Kontrol) düğmesine basın.

İŞLEMLER

Hızlı Menü

Kısayol Tuşu
Varsayılan olarak, Control (Kontrol) düğmesine belirli bir işlev atanmıştır.
Not: Önceden ayarlanmış kısayol tuşu işlevini değiştirmek için "Hızlı Geçiş" bölümüne bakın.
Kısayol tuşu işlevine erişmek için aşağıdakileri yapın:

• Control (Kontrol) düğmesini yukarı hareket ettirin Black Equalizer (Siyah Dengeleyici) menüsüne girmek için.
  Control (Kontrol) düğmesini yukarı/aşağı hareket ettirin ayarı yapmak için ve onaylamak için Control (Kontrol) düğmesine basın.


• Control (Kontrol) düğmesini aşağı hareket ettirin ) Picture Mode (Resim Modu) menüsüne girmek için. İstenilen seçeneği seçmek için Control (Kontrol) düğmesini ortaya () hareket ettirin ve onaylamak için Control (Kontrol) düğmesine basın.



• Control (Kontrol) düğmesini sola hareket ettirin () Volume (Ses) menüsüne girmek için. Kulaklık ses seviyesini ayarlamak için Control (Kontrol) düğmesini yukarı/aşağı hareket ettirin ve onaylamak için Control (Kontrol) düğmesine basın.



Fonksiyon Tuşu Kılavuzu

• Ana menüyü görüntülemek için Control (Kontrol) düğmesine basın.


Ardından, istenilen işlevi seçmek ve ilgili ayarları yapılandırmak için Control (Kontrol) düğmesini kullanın.

Dashboard
Main (Ana) menü ekranda göründüğünde, Dashboard (Gösterge Paneli) menüsüne girmek için Control (Kontrol) düğmesini sola hareket ettirin .

• Function (Fonksiyon): Fonksiyonu etkinleştir/devre dışı bırak. Etkinleştirildiğinde, ekranda gösterilecek istenilen seçeneği(leri) seçebilirsiniz.
• Dashboard Location (Gösterge Paneli Konumu): Ekranda gösterilecek Gösterge Paneli bilgilerinin konumunu belirtin.

Gösterge Paneli yapılandırması tamamlandıktan sonra, sistem verilerini USB portu aracılığıyla SOC'ye aktaracak ve seçilen fonksiyon(lar)ın değerini ekranda gösterecektir.

Not: USB kablosunun monitörün USB yukarı akış portuna ve bilgisayarınızın USB portuna düzgün şekilde bağlandığından emin olun.
Not: "OSD Sidekick" yazılımının yüklenmesi ve çalıştırılması gerekir.

Game Assist (Oyun Yardımı)

• Main (Ana) menü ekranda göründüğünde, Game Assist (Oyun Yardımı) menüsüne girmek için Control (Kontrol) düğmesini sağa hareket ettirin ().

• AORUS INFO: FPS (First Person Shooting) (Birinci Şahıs Nişancı) oyunuyla ilgili ayarları yapılandırın.
  √ Geri sayım sayacı modunu seçmek için Gaming Timer (Oyun Zamanlayıcısı) öğesini seçin. Bu fonksiyonu devre dışı bırakmak için ayarı OFF (Kapalı) olarak ayarlayın.
  √ Oyun sayacını veya gerçek zamanlı yenileme hızı ayarını etkinleştirmek/devre dışı bırakmak için Gaming Counter (Oyun Sayacı) veya Refresh Rate (Yenileme Hızı) öğesini seçin.
  √ Ekranda gösterilecek bilgilerin konumunu belirtmek için Info Location (Bilgi Konumu) öğesini seçin.

• Crosshair (Nişangah): Oyun ortamınıza uygun istenilen nişangah türünü seçin. Nişan almayı çok daha kolay hale getirir.
• Display Alignment (Ekran Hizalama): Fonksiyon etkinleştirildiğinde, ekranın dört tarafında hizalama çizgileri görüntülenir ve birden fazla monitörü mükemmel şekilde hizalamanız için kullanışlı bir araç sağlar.

Cihaz Ayarlarını Yapılandırma

Ana menü ekranda göründüğünde, Ayarlar menüsüne girmek için Kontrol düğmesini yukarı hareket ettirin .
Not: Menüde gezinmek ve ayarlamalar yapmak için Kontrol düğmesini kullanın.

Oyun
Oyunla ilgili ayarları yapılandırın.

Resim
Görüntüyle ilgili ayarları yapılandırın.

Not: Resim modu "Standart", Düşük mavi ışık "Seviye 10", TUV Düşük Mavi Işık Sertifikası ile uyumlu optimize edilmiş ayardır".

Ekran
Ekranla ilgili ayarları yapılandırın.

PIP/PBP
Çoklu resimle ilgili ayarları yapılandırın.

Sistem
Sistemle ilgili ayarları yapılandırın.

Öğe	Açıklama
Dil	OSD dilini seçin.
RGB LED	Monitörün arkasında görüntülenecek önceden ayarlanmış LED desenlerini seçin.
Kulaklık	Kulaklık ayarlarını yapılandırın. Ses Düzeyi (Volume): Ses düzeyini ayarlayın. Sessiz (Mute): Sessiz fonksiyonunu etkinleştirin/devre dışı bırakın.
Ses Kaynağı	Ses giriş kaynağını belirtin veya monitörün otomatik olarak algılamasına izin verin. Not: Otomatik algılama seçeneğini belirlerseniz, sistem önce USB kablosunun bağlı olup olmadığını kontrol edecektir. Bağlıysa, ses giriş kaynağı USB Codec olarak ayarlanır.
OSD Ayarları	Ekran üstü görüntüleme (OSD) menüsüyle ilgili ayarları yapılandırın. Dil: OSD menüsü için kullanılabilir bir dil seçin. Görüntüleme Süresi (Display Time): OSD menüsünün ekranda kalma süresini ayarlayın. OSD Şeffaflığı (OSD Transparency): OSD menüsü şeffaflığını ayarlayın. OSD Kilidi: Bu fonksiyon etkinleştirildiğinde, hiçbir OSD ayarlamasına izin verilmez. Not: OSD kilidi fonksiyonunu devre dışı bırakmak için Kontrol tuşuna basın. Ekranda mesaj göründüğünde, onaylamak için Evet'i seçin.
Hızlı Geçiş	Kısayol tuşlarının fonksiyonunu atayın. Kullanılabilir seçenekler: Nişan Sabitleyici, Siyah Dengeleyici, Düşük Mavi Işık, Ses Düzeyi (Volume), Giriş, Kontrast, Parlaklık ve Resim Modu. Kısayol tuşlarının varsayılan ayarı aşağıdaki gibidir: Yukarı : Siyah Dengeleyici Aşağı : Resim Modu Sağ (): Giriş Sol : Ses Düzeyi (Volume)
Diğer Ayarlar	Çözünürlük Uyarısı (Resolution Notice): Bu fonksiyon etkinleştirildiğinde, monitör başka bir giriş kaynağına geçtiğinde mevcut çözünürlük mesajı ekranda görünecektir. Giriş Otomatik Geçiş (Input Auto Switch): Bu fonksiyon etkinleştirildiğinde, otomatik olarak kullanılabilir bir giriş kaynağına geçer. Otomatik Kapanma (Auto Power Off): Bu fonksiyon etkinleştirildiğinde, monitör belirli bir süre sonra otomatik olarak kapanacaktır. LED Göstergesi: Varsayılan olarak, LED göstergesi AÇIK (ON) olarak ayarlanmıştır. LED Göstergesi KAPALI (OFF): Güç LED'ini kapatın. LED Göstergesi AÇIK (ON): Güç LED'i çalışma sırasında beyaz, bekleme modunda turuncu yanar. LED Göstergesi Dostu (Friendly): Güç LED'i bekleme modunda turuncu yanar. Güç kaynağı kapatıldığında, Güç LED'i kapalı kalacaktır. DisplayPort Sürümü (Ver.): DisplayPort sürümünü 1.1, 1.2 olarak ayarlayın. Not: Bu seçeneği grafik kartınızın desteklediği DisplayPort sürümüne göre yapılandırdığınızdan emin olun.

Ayarları Kaydet
Tüm verileri kaydedin.

Tümünü Sıfırla
Monitörü fabrika varsayılan ayarlarına geri yükleyin.

Özellikler

Not: Özellikler önceden haber verilmeksizin değiştirilebilir. (Specifications subject to change without notice.)

Desteklenen Zamanlama Listesi

Timing List (Zamanlama Listesi)	HDMI 2.0	DisplayPort 1.2
640x480@60Hz
640x480@75Hz
640x480@100Hz
640x480@120Hz
640x480@240Hz
720x400@70Hz
800x600@60Hz
800x600@75Hz
800x600@100Hz
800x600@120Hz
800x600@240Hz
832x624@75Hz
1024x768@60Hz
1024x768@75Hz
1024x768@100Hz
1024x768@120Hz
1024x768@144Hz
1024x768@240Hz
1152x864@240Hz
1152x870@75Hz
1280x720@60Hz
1280x720@240Hz
1280x800@60Hz
1280x800@240Hz
1280x960@144Hz
1280x960@240Hz
1280x1024@60Hz
1280x1024@75Hz
1280x1024@144Hz
1280x1024@240Hz
1366x768@240Hz
1440x900@60Hz
1440x900@144Hz
1440x900@240Hz
1440x1080@144Hz
1440x1080@240Hz
1600x900@60Hz
1600x900@240Hz
1600x1024@240Hz
1680x1050@60Hz
1680x1050@240Hz
1920x1080@60Hz
1920x1080@100Hz
1920x1080@120Hz
1920x1080@144Hz
1920x1080@240Hz

Sorun Giderme

Note: Sorun devam ederse, daha fazla yardım için lütfen müşteri hizmetlerimizle iletişime geçin.

Temel Bakım

Ekran kirlendiğinde, ekranı temizlemek için aşağıdakileri yapın:

• Kalan tozları temizlemek için ekranı yumuşak, tüy bırakmayan bir bezle silin.
• Temizleme sıvısını yumuşak bir beze püskürtün veya uygulayın. Ardından ekranı nemli bezle nazikçe silin.

Note:

• Bezinin nemli olduğundan, ancak ıslak olmadığından emin olun.
• Silme sırasında ekrana aşırı basınç uygulamaktan kaçının.
• Asidik veya aşındırıcı temizleyiciler ekrana zarar verebilir.

USB Şarjıyla İlgili Notlar

Aşağıdaki cihazlar CDP modunun BC 1.2'si ile uyumlu değildir. Hub bir PC'ye bağlandığında, bu cihazlar USB kablosu kullanılarak şarj edilemez.

GÜVENLİK BİLGİLERİ

Güvenlik Önlemleri
Monitörü kullanmadan önce aşağıdaki Güvenlik Önlemleri'ni okuyun.

• Yalnızca monitörle birlikte verilen veya üretici tarafından önerilen aksesuarları kullanın.
• Ürünün plastik ambalaj poşetini çocukların ulaşamayacağı bir yerde saklayın.
• Monitörü prize takmadan önce, güç kablosunun voltaj değerinin bulunduğunuz ülkedeki güç spesifikasyonuyla uyumlu olduğundan emin olun.
• Güç kablosu fişi, uygun şekilde kablolanmış ve topraklanmış bir prize takılmalıdır.
• Fişe ıslak ellerle dokunmayın, aksi takdirde kolayca elektrik çarpmasına neden olabilirsiniz.
• Monitörü sabit ve iyi havalandırılan bir yere yerleştirin.
• Monitörü elektrikli radyatörler veya doğrudan güneş ışığı gibi herhangi bir ısı kaynağının yakınına yerleştirmeyin.
• Monitör üzerindeki delikler veya açıklıklar havalandırma içindir. Havalandırma deliklerini herhangi bir nesneyle kapatmayın veya engellemeyin.
• Monitörü su, içecek veya her türlü sıvının yakınında kullanmayın. Bunun yapılmaması elektrik çarpmasına veya monitörün hasar görmesine neden olabilir.
• Temizlemeden önce monitörün fişini prizden çektiğinizden emin olun.
• Ekran yüzeyinin çizilmesi kolay olduğundan, yüzeye herhangi bir sert veya keskin nesneyle dokunmaktan kaçının.
• Ekranı silmek için bir mendil yerine yumuşak, tüy bırakmayan bir bez kullanın. Gerekirse monitörü temizlemek için bir cam temizleyici kullanabilirsiniz. Ancak temizleyiciyi asla doğrudan ekrana püskürtmeyin.
• Monitör uzun süre kullanılmayacaksa güç kablosunu çıkarın.
• Monitörü kendiniz sökmeye veya onarmaya çalışmayın.

GIGABYTE Servis Bilgileri
Daha fazla servis bilgisi için lütfen GIGABYTE resmi web sitesini ziyaret edin:
https://www.gigabyte.com/

Telif Hakkı
© 2019 GIGA-BYTE TECHNOLOGY CO., LTD. Tüm hakları saklıdır.
Bu kılavuzda bahsedilen ticari markalar, ilgili sahiplerine yasal olarak tescillidir.
