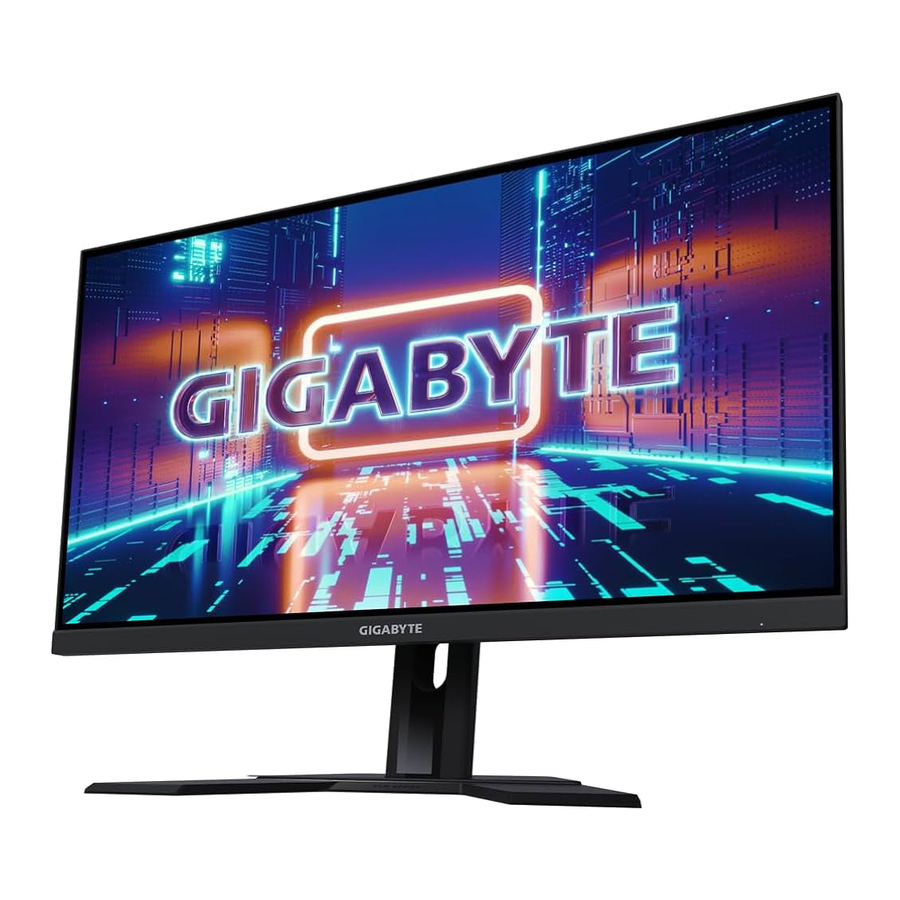

GIGABYTE M27Q - Oyun Monitörü Kullanım Kılavuzu

GİRİŞ

Ambalajından Çıkarma

1. Ambalaj kutusunun üst kapağını açın. Ardından iç kapakta bulunan ambalajdan çıkarma etiketini inceleyin.
2. Kutunun doğru yönde olduğundan emin olarak, kutuyu dikkatlice sabit bir yüzeye yatırın.

3. İç kapağı açın.

4. EPS köpük tertibatını (açıklıklardan) tutarak kutudan çekin.

5. Üst EPS köpüğündeki öğeleri çıkarın.

6. Üst EPS köpüğünü çıkarın. Ardından monitörü alt EPS köpüğünden çıkarabilirsiniz.


Paket İçeriği

Aşağıdaki öğeler ambalaj kutunuzla birlikte gelir. Bunlardan herhangi biri eksikse, lütfen yerel satıcınızla iletişime geçin.

Not: Lütfen monitörün gelecekteki nakliyesi için ambalaj kutusunu ve ambalaj malzemelerini saklayın.

Ürüne Genel Bakış

Ön Görünüm

1. Güç LED'i

Arka Görünüm

6. DisplayPort
7. USB Type-C bağlantı noktası
8. USB yukarı akış bağlantı noktası
9. USB 3.0 bağlantı noktaları (x2)
10. DC IN jakı

BAŞLARKEN

Monitör Tabanını Takma

1. Monitörü ekranı aşağı bakacak şekilde alt EPS köpüğüne yerleştirin.
2. Monitör tabanını standın altındaki mesnetle hizalayın. Ardından tabanı standa takın.

3. Vida halkasını kaldırın ve monitör tabanını yerine sabitlemek için saat yönünde çevirin.

4. Monitörü dik konuma getirin ve bir masaya yerleştirin.
5. Ekranın arkası ile stand arasında bulunan küçük EPS köpük bloğunu çıkarın. Ardından güvenlik plakasını yuvasından çıkarın.
   Not: Güvenlik plakasını çıkararak, artık ekranı istediğiniz yüksekliğe ayarlayabilirsiniz.


Görüş Açısını Ayarlama

Not: Ayarlama yaparken ekranın devrilmemesi için monitör tabanını tutun.

Eğim Açısını Ayarlama
Ekranı istenen görüş açısına (5˚ ila 20˚) ileri veya geri eğin.

Ekran Yüksekliğini Ayarlama
Ekranı istenen yüksekliğe (0 ila 130 mm) indirin veya yükseltin.

Duvara Montaj Braketi Takma (İsteğe Bağlı)

Yalnızca üretici tarafından önerilen 100 x 100 mm'lik duvar montaj kitini kullanın.

1. Monitörü ekranı aşağı bakacak şekilde alt EPS köpüğüne yerleştirin.
2. Stantı monitöre sabitleyen vidaları çıkarın.

3. Standı çıkarın.

4. Montaj braketini monitörün arkasındaki montaj deliklerine takın. Ardından braketi yerine sabitlemek için vidaları kullanın.
   Not: Monitörü duvara monte etmek için, duvar montaj braketi kitinde bulunan kurulum kılavuzuna bakın.


Bağlantıları Yapma

1. Kulaklık kablosu
2. HDMI kablosu
3. DisplayPort kablosu
4. USB Type-C kablosu

5. USB (A-Erkek - B-Erkek) kablosu
6. USB kablosu
7. Güç adaptörü ve güç kablosu

CİHAZI KULLANMA

Gücü Açma/Kapama

Gücü Açma

1. Güç kablosunu güç adaptörüne bağlayın.
2. Güç adaptörünü monitörün arkasındaki DC IN jakına bağlayın.
3. Güç kablosunu bir elektrik prizine bağlayın.
4. Monitörü açmak için Kontrol düğmesine basın. Güç LED'i beyaz renkte yanarak monitörün kullanıma hazır olduğunu gösterir.

Not: Sinyal yoksa, monitör bir süre Sinyal Yok (No Signal) bildirimi gösterir. Ardından monitör güç tasarrufu moduna geçer ve Güç LED'i beyaz yanar ve bir saniyelik bir periyotla yanıp sönmeye başlar.

Gücü Kapatma
Monitörü kapatmak için Kontrol düğmesine 2 saniye basın. Not: Ana (Main) menü ekranda göründüğünde, Kontrol düğmesini aşağı hareket ettirerek de monitörü kapatabilirsiniz.

Kullanıcı Konforu Önerileri

Aşağıdakiler, monitörünüzü rahatça görüntülemek için bazı ipuçlarıdır:

• Monitörler için optimum görüntüleme mesafeleri yaklaşık 510 mm ila 760 mm (20" ila 30") arasında değişir.
• Genel bir kılavuz, rahatça oturduğunuzda ekranın üst kısmının göz hizasında veya biraz altında olacak şekilde monitörü konumlandırmaktır.
• Yaptığınız işin türü için yeterli aydınlatma kullanın.
• Her yarım saatte bir düzenli ve sık molalar (en az 10 dakika) verin.
• Molalar sırasında monitör ekranınızdan uzaklaşmaya ve en az 20 saniye boyunca uzaktaki bir nesneye odaklanmaya özen gösterin.
• Göz egzersizi göz yorgunluğunu azaltmaya yardımcı olabilir. Bu egzersizleri sık sık tekrarlayın:

1. yukarı ve aşağı bakın
2. gözünüzü yavaşça döndürün
3. gözlerinizi çapraz olarak hareket ettirin.

Giriş Kaynağını Seçme

1. Giriş (Input) menüsüne girmek için Kontrol düğmesini sağa () hareket ettirin.
2. İstenen giriş kaynağını seçmek için Kontrol düğmesini yukarı/aşağı () hareket ettirin. Ardından onaylamak için Kontrol düğmesine basın.

İŞLEMLER

Hızlı Menü

Kısayol Tuşu
Varsayılan olarak, Control (Kontrol) düğmesine belirli bir işlev atanmıştır.
Not: Önceden ayarlanmış kısayol tuşu işlevini değiştirmek için "Hızlı Geçiş" bölümüne bakın.
Kısayol tuşu işlevine erişmek için aşağıdakileri yapın:

• Control (Kontrol) düğmesini yukarı () hareket ettirerek Black Equalizer (Siyah Dengeleyici) menüsüne girin.
  Ayarı yapmak için Control (Kontrol) düğmesini yukarı/aşağı () hareket ettirin ve onaylamak için Control (Kontrol) düğmesine basın.

• Control (Kontrol) düğmesini aşağı () hareket ettirerek Picture Mode (Resim Modu) menüsüne girin.
  İstediğiniz seçeneği belirlemek için Control (Kontrol) düğmesini yukarı/aşağı () hareket ettirin ve onaylamak için Control (Kontrol) düğmesine basın.

• Control (Kontrol) düğmesini sola () hareket ettirerek Volume (Ses) menüsüne girin. Kulaklık ses seviyesini ayarlamak için Control (Kontrol) düğmesini yukarı/aşağı () hareket ettirin ve onaylamak için Control (Kontrol) düğmesine basın.

• Control (Kontrol) düğmesini sağa () hareket ettirerek Input (Giriş) menüsüne girin.
  "Giriş Kaynağını Seçme" bölümüne bakın.
  Not: Menüyü kapatmak için Control (Kontrol) düğmesini sola ( ) hareket ettirin.

Fonksiyon Tuşu Kılavuzu

Main (Ana) menüyü görüntülemek için Control (Kontrol) düğmesine basın.

Ardından istediğiniz fonksiyonu seçmek ve ilgili ayarları yapılandırmak için Control (Kontrol) düğmesini kullanın.

KVM
Ekranda Main (Ana) menü göründüğünde, KVM menüsüne girmek için Control (Kontrol) düğmesini sola () hareket ettirin.

• KVM Switch (KVM Anahtarı): KVM Wizard (KVM Sihirbazı) ayarlarında USB-B veya Type-C bağlantısına atanmış olan giriş kaynağını değiştirin.
  Cihaza bağlı birkaç giriş sinyali olduğunda, sistem USB Type-C giriş sinyalini algıladığında ekranda bir mesaj kutusu görünecektir.
  USB Type-C giriş kaynağına geçmek için KVM düğmesine veya Control (Kontrol) düğmesine basmanız yeterlidir.
  Ancak, mevcut seçili giriş kaynağından herhangi bir giriş sinyali yoksa, sistem önceki bağlı giriş kaynağına geri dönecektir.
  Not: KVM düğmesi işlevi devre dışı bırakılırsa (KVM OFF (KVM Kapalı)), bu seçenek devre dışı bırakılır.

• KVM Wizard (KVM Sihirbazı): KVM ile ilgili ayarları yapılandırın.
  Önce USB Type-B bağlantısıyla bağlanacak giriş kaynağını ayarlayın ve ardından USB Type-C bağlantısıyla devam edin.

  Not: USB-B Display (USB-B Ekran) ayarını TYPE-C olarak ayarlarsanız, TYPE-C Display (TYPE-C Ekran) menü seçeneği otomatik olarak devre dışı bırakılır. Ardından KVM Wizard (KVM Sihirbazı) sayfasında aşağıdaki gibi KVM status (KVM durumu) göreceksiniz.

• KVM ON/OFF (KVM Açık/Kapalı): KVM düğmesi işlevini etkinleştirin/devre dışı bırakın.
  √ KVM düğmesi işlevini etkinleştirmek için ON (Açık) seçeneğini seçin. Sistem USB Type-C giriş sinyalini algıladığında, ekranda bir mesaj kutusu görünecektir.

  USB Type-C giriş kaynağına geçmek için KVM düğmesine veya Control (Kontrol) düğmesine basın.
  Not: KVM düğmesi işlevi etkinleştirildiğinde, sol panelde KVM ON (KVM Açık) görüntülenecektir.
  √ KVM düğmesi işlevini devre dışı bırakmak için OFF (Kapalı) seçeneğini seçin.
  Not: KVM düğmesi işlevi devre dışı bırakıldığında, sol panelde KVM OFF (KVM Kapalı) görüntülenecektir.
• KVM Reset (KVM Sıfırlama): KVM varsayılan ayarlarını geri yükleyin.
  √ HDMI 1 giriş kaynağı, USB Type-B bağlantısıyla bağlanır.
  √ USB Type-C giriş kaynağı, USB Type-C bağlantısıyla bağlanır.
  √ KVM ON/OFF (KVM Açık/Kapalı) işlevi ON (Açık) olarak ayarlanmıştır.

Game Assist (Oyun Yardımı)
Ekranda Main (Ana) menü göründüğünde, Game Assist (Oyun Yardımı) menüsüne girmek için Control (Kontrol) düğmesini sağa () hareket ettirin.

• Game Info (Oyun Bilgisi): FPS (First Person Shooting) oyunuyla ilgili ayarları yapılandırın.
  √ Geri sayım sayacı modunu seçmek için Gaming Timer (Oyun Zamanlayıcısı) seçeneğini seçin. Bu işlevi devre dışı bırakmak için ayarı OFF (Kapalı) olarak ayarlayın.
  √ Oyun sayacını veya gerçek zamanlı yenileme hızı ayarını etkinleştirmek/devre dışı bırakmak için Gaming Counter (Oyun Sayacı) veya Refresh Rate (Yenileme Hızı) seçeneğini seçin.
  √ Ekranda gösterilecek bilgilerin konumunu belirtmek için Info Location (Bilgi Konumu) seçeneğini seçin.

• Crosshair (Nişangah): Oyun ortamınıza uygun istediğiniz nişangah türünü seçin. Nişan almayı çok daha kolay hale getirir.
• Dashboard (Gösterge Paneli): Gösterge paneli ayarlarını yapılandırın.

  √ ON (Açık): İşlevi etkinleştirin. Ardından ekranda gösterilecek istediğiniz seçeneği(leri) seçin.
  √ OFF (Kapalı): İşlevi devre dışı bırakın.
  √ Dashboard Location (Gösterge Paneli Konumu): Ekranda gösterilecek Gösterge Paneli bilgilerinin konumunu belirtin. Gösterge Paneli yapılandırması tamamlandıktan sonra, sistem verilerini USB bağlantı noktası aracılığıyla SOC'ye aktaracak ve seçilen işlev(ler)in değerini ekranda gösterecektir.
  Not: USB kablosunun monitörün USB yukarı akış bağlantı noktasına ve bilgisayarınızın USB bağlantı noktasına düzgün şekilde bağlandığından emin olun.

• Display Alignment (Ekran Hizalama): İşlev etkinleştirildiğinde, birden fazla monitörü mükemmel şekilde hizalamanız için kullanışlı bir araç sağlayarak ekranın dört tarafında hizalama çizgileri görüntüler.

Cihaz Ayarlarını Yapılandırma

Ekranda Main (Ana) menüsü göründüğünde, Settings (Ayarlar) menüsüne girmek için Control (Kontrol) düğmesini yukarı () doğru hareket ettirin.
Not: Menüde gezinmek ve ayarlamalar yapmak için Control (Kontrol) düğmesini kullanın.

Gaming (Oyun)
Oyunla ilgili ayarları yapılandırın.

Picture (Resim)
Görüntüyle ilgili ayarları yapılandırın.

Önceden ayarlanmış resim modlarından birini seçin.

• Standard (Standart): Belgeleri düzenlemek veya web sitelerine göz atmak için.
• FPS: FPS (First Person Shooting - Birinci Şahıs Nişancı) oyunları oynamak için.
• RTS/RPG: RTS (Real-Time Strategy - Gerçek Zamanlı Strateji) veya RPG (Role-Playing Game - Rol Yapma Oyunu) oyunları oynamak için.
• Movie (Film): Film izlemek için.
• Reader (Okuyucu): Belgeleri görüntülemek için.
• sRGB: Bilgisayarda fotoğraf ve grafik görüntülemek için.
• Custom 1 (Özel 1): Özelleştirilmiş resim modu ayarları.
• Custom 2 (Özel 2): Özelleştirilmiş resim modu ayarları.
• Custom 3 (Özel 3): Özelleştirilmiş resim modu ayarları.

Ardından aşağıdaki görüntü ayarlarını yapılandırabilirsiniz.

Display (Ekran)
Ekranla ilgili ayarları yapılandırın.

PIP/PBP
Çoklu resimle ilgili ayarları yapılandırın.

Not: PIP/PBP, HDR ve AMD FreeSync Premium fonksiyonlarıyla uyumlu değildir.

System (Sistem)
Sistemle ilgili ayarları yapılandırın.

Öğe	Açıklama
Audio (Ses)	Ses ayarlarını yapılandırın. Volume (Ses Düzeyi): Ses düzeyini ayarlayın. Mute (Sessiz): Sessiz fonksiyonunu etkinleştirin/devre dışı bırakın.
OSD Settings (OSD Ayarları)	Ekran üstü görüntü (OSD) menüsüyle ilgili ayarları yapılandırın. Display Time (Görüntüleme Süresi): OSD menüsünün ekranda kalma süresini ayarlayın. OSD Transparency (OSD Şeffaflığı): OSD menüsü şeffaflığını ayarlayın. OSD Lock (OSD Kilidi): Bu fonksiyon etkinleştirildiğinde, hiçbir OSD ayarlamasına izin verilmez. Not: OSD kilidi fonksiyonunu devre dışı bırakmak için Control (Kontrol) tuşuna basın. Ekranda mesaj göründüğünde, onaylamak için Yes (Evet) seçeneğini seçin.
Quick Switch (Hızlı Geçiş)	Kısayol tuşlarının fonksiyonunu atayın. Kullanılabilir seçenekler: Aim Stabilizer (Nişan Sabitleyici), Black Equalizer (Siyah Dengeleyici), Low Blue Light (Düşük Mavi Işık), Volume (Ses Düzeyi), Input (Giriş), Contrast (Kontrast), Brightness (Parlaklık) ve Picture Mode (Resim Modu). Kısayol tuşlarının varsayılan ayarı aşağıdaki gibidir: Yukarı : Black Equalizer (Siyah Dengeleyici) Aşağı : Picture Mode (Resim Modu) Sağ : Input (Giriş) Sol : Volume (Ses Düzeyi)
Other Settings (Diğer Ayarlar)	Resolution Notice (Çözünürlük Uyarısı): Bu fonksiyon etkinleştirildiğinde, monitör başka bir giriş kaynağına geçtiğinde ekranda önerilen çözünürlük mesajı görünecektir. Input Auto Switch (Giriş Otomatik Geçiş): Bu fonksiyon etkinleştirildiğinde, otomatik olarak kullanılabilir bir giriş kaynağına geçer. Auto Power OFF (Otomatik Kapanma): Bu fonksiyon etkinleştirildiğinde, monitör belirli bir süre sonra otomatik olarak kapanacaktır. DisplayPort Ver.: DisplayPort sürümünü 1.1 veya 1.2+HDR olarak ayarlayın. Not: DP portu için HDR efektini etkinleştirmek için DP1.2'yi ayarlamanız ve grafik kartınızda 10 bit renk çıkışını etkinleştirmeniz gerekebilir. Bu seçeneği grafik kartınız tarafından desteklenen DisplayPort sürümüne göre yapılandırdığınızdan emin olun.

Language (Dil)
OSD menüsü için kullanılabilir bir dil seçin.

Save Settings (Ayarları Kaydet)
Setting1, Setting2 veya Setting3 için kişiselleştirilmiş OSD yapılandırmalarını ayarlayın.

Reset All (Tümünü Sıfırla)
Monitörü fabrika varsayılan ayarlarına geri yükleyin.

Özellikler

Not: Özellikler önceden haber verilmeksizin değiştirilebilir.

Desteklenen Zamanlama Listesi

Zamanlama Listesi	HDMI 2.0	Display Port 1.2 / USB Type-C
640x480@60Hz
640x480@75Hz
720x480@60Hz
800x600@60Hz
800x600@75Hz
1024x768@60Hz
1024x768@75Hz
1280x720@60Hz
1280x720@120Hz
1920x1080@60Hz
1920x1080@120Hz
1920x1080@144Hz
2560x1440@60Hz
2560x1440@120Hz
2560x1440@144Hz
2560x1440@165Hz
2560x1440@170Hz

Sorun Giderme

Not: Sorun devam ederse, daha fazla yardım için lütfen müşteri hizmetlerimizle iletişime geçin.

Temel Bakım

Ekran kirlendiğinde, ekranı temizlemek için aşağıdakileri yapın:

• Kalan tozları temizlemek için ekranı yumuşak, tüy bırakmayan bir bezle silin.
• Temizleme sıvısını yumuşak bir bez üzerine püskürtün veya uygulayın. Ardından ekranı nemli bezle nazikçe silin.

Not:

• Bezinin nemli olduğundan, ancak ıslak olmadığından emin olun.
• Silme sırasında ekrana aşırı baskı uygulamaktan kaçının.
• Asidik veya aşındırıcı temizleyiciler ekrana zarar verebilir.

USB Şarjıyla İlgili Notlar

Aşağıdaki cihazlar CDP modunun BC 1.2'si ile uyumlu değildir. Hub bir bilgisayara bağlandığında, bu cihazlar USB kablosu kullanılarak şarj edilemez.

GÜVENLİK BİLGİLERİ

Güvenlik Önlemleri
Monitörü kullanmadan önce aşağıdaki Güvenlik Önlemlerini okuyun.

• Yalnızca monitörle birlikte verilen veya üretici tarafından önerilen aksesuarları kullanın.
• Ürünün plastik ambalaj poşetini çocukların ulaşamayacağı bir yerde saklayın.
• Monitörü prize bağlamadan önce, güç kablosunun voltaj değerinin bulunduğunuz ülkedeki güç spesifikasyonuyla uyumlu olduğundan emin olun.
• Güç kablosu fişi, uygun şekilde kablolanmış ve topraklanmış bir prize bağlanmalıdır.
• Fişe ıslak ellerle dokunmayın, aksi takdirde kolayca elektrik çarpmasına neden olabilir.
• Monitörü sabit ve iyi havalandırılan bir yere yerleştirin.
• Monitörü elektrikli radyatörler veya doğrudan güneş ışığı gibi herhangi bir ısı kaynağının yakınına yerleştirmeyin.
• Monitördeki delikler veya açıklıklar havalandırma içindir. Havalandırma deliklerini herhangi bir nesneyle kapatmayın veya engellemeyin.
• Monitörü su, içecek veya her türlü sıvının yakınında kullanmayın. Aksi takdirde elektrik çarpmasına veya monitörün hasar görmesine neden olabilir.
• Temizlemeden önce monitörün fişini prizden çektiğinizden emin olun.
• Ekran yüzeyinin çizilmesi kolay olduğundan, yüzeye herhangi bir sert veya keskin nesneyle dokunmaktan kaçının.
• Ekranı silmek için bir mendil yerine yumuşak, tüy bırakmayan bir bez kullanın. Gerekirse monitörü temizlemek için bir cam temizleyici kullanabilirsiniz. Ancak temizleyiciyi asla doğrudan ekranın üzerine püskürtmeyin.
• Monitör uzun süre kullanılmayacaksa güç kablosunu çıkarın.
• Monitörü kendiniz sökmeye veya onarmaya çalışmayın.

GIGABYTE Servis Bilgileri
Daha fazla servis bilgisi için lütfen GIGABYTE resmi web sitesini ziyaret edin: https://www.gigabyte.com/

Telif Hakkı
© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Tüm hakları saklıdır.
Bu kılavuzda bahsedilen ticari markalar, ilgili sahiplerine yasal olarak tescillidir.
