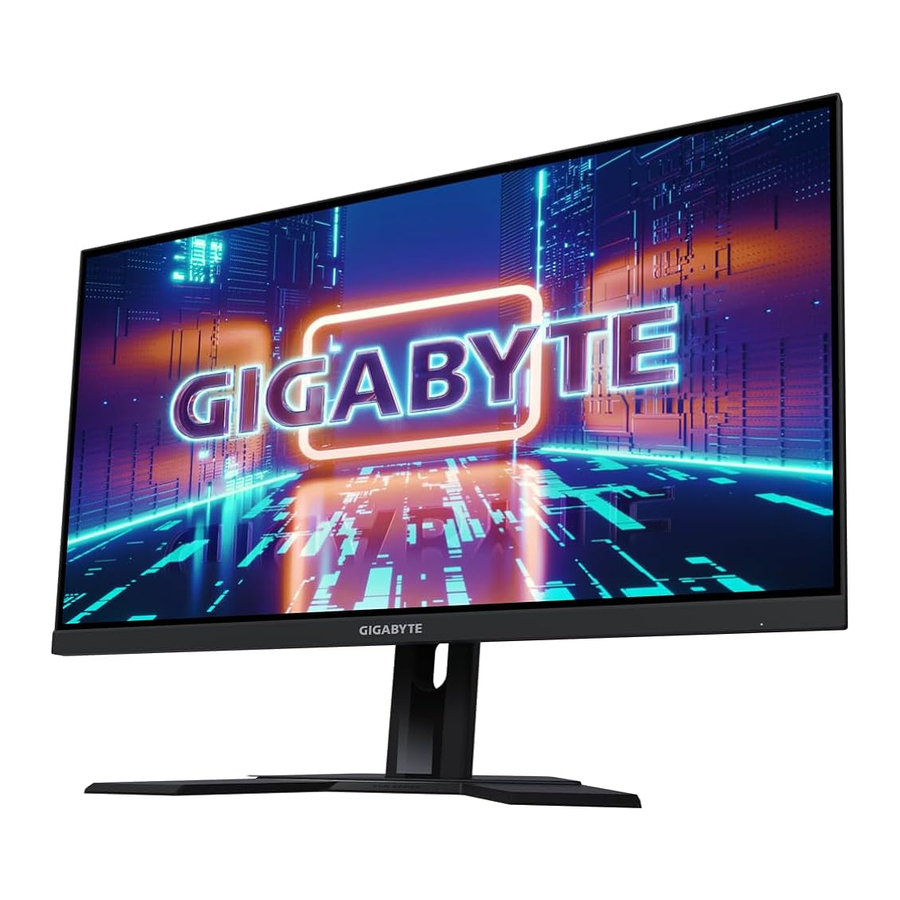

Руководство к игровому монитору GIGABYTE M27Q

Содержание

1 ВВЕДЕНИЕ
2 НАЧАЛО РАБОТЫ
3 ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА
4 ОПЕРАЦИИ
5 Технические характеристики
6 Список поддерживаемых таймингов
7 Устранение неполадок
8 Основной уход
9 Примечания о зарядке через USB
10 ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ
11 Ссылки
12 Скачать инструкцию
13 На других языках

ВВЕДЕНИЕ

Распаковка

Откройте верхнюю крышку упаковочной коробки. Затем осмотрите этикетку распаковки, прикрепленную к внутренней крышке.
Убедившись, что коробка находится в правильном положении, аккуратно положите ее на устойчивую поверхность.
Откройте внутреннюю крышку.
Возьмитесь за пенопластовый блок EPS (через отверстия), чтобы вытащить его из коробки.
Извлеките предметы из верхнего пенопласта EPS.
Снимите верхний пенопласт EPS. Теперь вы можете извлечь монитор из нижнего пенопласта EPS.

Комплектация

В комплект поставки входят следующие элементы. Если чего-то не хватает, обратитесь к местному дилеру.

Примечание: Пожалуйста, сохраните упаковочную коробку и упаковочные материалы для транспортировки монитора в будущем.

Обзор продукта

Вид спереди

Светодиодный индикатор питания

Вид сзади

Кнопка управления
Кнопка KVM
Замок Kensington
Разъем для наушников
Порты HDMI (x2)

DisplayPort
Порт USB Type-C
Порт USB для восходящей линии связи
Порты USB 3.0 (x2)
Разъем DC IN

НАЧАЛО РАБОТЫ

Установка основания монитора

Поместите монитор на нижний пенопласт EPS экраном вниз.
Совместите основание монитора со стойкой подставкой. Затем прикрепите основание к подставке.
Поднимите винтовое кольцо и поверните его по часовой стрелке, чтобы зафиксировать основание монитора на месте.
Поднимите монитор в вертикальное положение и поставьте его на стол.
Извлеките небольшой блок пенопласта EPS, расположенный между задней частью экрана и подставкой. Затем снимите предохранительную пластину с ее слота.
Примечание: Сняв предохранительную пластину, вы сможете отрегулировать высоту экрана до желаемой.

Регулировка угла обзора

Примечание: Удерживайте основание монитора, чтобы экран не опрокинулся во время регулировки.

Регулировка угла наклона
Наклоните экран вперед или назад под желаемым углом обзора (от 5 до 20˚).

Регулировка высоты экрана
Опустите или поднимите экран на нужную высоту (от 0 до 130 мм).

Установка настенного кронштейна (дополнительно)

Используйте только настенный комплект 100 x 100 мм, рекомендованный производителем.

Поместите монитор на нижний пенопласт EPS экраном вниз.
Открутите винты, крепящие подставку к монитору.
Снимите подставку.
Прикрепите монтажный кронштейн к монтажным отверстиям на задней панели монитора. Затем используйте винты, чтобы закрепить кронштейн на месте.
Примечание: Инструкции по установке монитора на стену см. в руководстве по установке, которое входит в комплект настенного кронштейна.

Подключение

Кабель для наушников
Кабель HDMI
Кабель DisplayPort
Кабель USB Type-C

Кабель USB (A-Male to B-Male)
Кабель USB
Адаптер питания и кабель питания

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА

Включение/выключение питания

Включение питания

Подключите кабель питания к адаптеру питания.
Подключите адаптер питания к разъему DC IN на задней панели монитора.
Подключите кабель питания к розетке.
Нажмите кнопку Control (Управление), чтобы включить монитор. Светодиодный индикатор питания загорится белым цветом, указывая на то, что монитор готов к использованию.

Примечание: Если нет сигнала, на мониторе в течение некоторого времени будет отображаться уведомление No Signal (Нет сигнала). Затем монитор перейдет в режим энергосбережения, а светодиодный индикатор питания загорится белым цветом и начнет мигать с периодом в одну секунду.

Выключение питания
Нажмите кнопку Control (Управление) в течение 2 секунд, чтобы выключить монитор. Примечание: Когда на экране появится главное меню Main, вы также можете выключить монитор, переместив кнопку Control (Управление) вниз .

Выбор источника входного сигнала

Переместите кнопку Control (Управление) вправо (), чтобы войти в меню Input (Вход).
Переместите кнопку Control (Управление) вверх/вниз (), чтобы выбрать желаемый источник входного сигнала. Затем нажмите кнопку Control (Управление) для подтверждения.

ОПЕРАЦИИ

Горячая клавиша
По умолчанию кнопке Control назначена определенная функция.
Примечание: Чтобы изменить предустановленную функцию горячей клавиши, обратитесь к разделу "Быстрое переключение".
Чтобы получить доступ к функции горячей клавиши, выполните следующие действия:

Переместите кнопку Control вверх (), чтобы войти в меню Black Equalizer (Черный эквалайзер).
Перемещайте кнопку Control вверх/вниз (), чтобы настроить параметр, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control вниз (), чтобы войти в меню Picture Mode (Режим изображения).
Перемещайте кнопку Control вверх/вниз (), чтобы выбрать нужный параметр, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control влево (), чтобы войти в меню Volume (Громкость). Перемещайте кнопку Control вверх/вниз (), чтобы отрегулировать уровень громкости наушников, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control вправо (), чтобы войти в меню Input (Вход).
См. раздел "Выбор источника входного сигнала".
Примечание: Чтобы закрыть меню, переместите кнопку Control влево ().

Руководство по функциональным клавишам

Нажмите кнопку Control, чтобы отобразить меню Main (Главное).

Затем используйте кнопку Control, чтобы выбрать нужную функцию и настроить соответствующие параметры.

KVM
Когда на экране появится меню Main (Главное), переместите кнопку Control влево (), чтобы войти в меню KVM.

KVM Switch (Переключатель KVM): переключение источника входного сигнала, назначенного соединению USB-B или Type-C, в настройках KVM Wizard (Мастер KVM).
Когда к устройству подключено несколько входных сигналов, на экране появится окно сообщения, как только система обнаружит входной сигнал USB Type-C.
Чтобы переключиться на источник входного сигнала USB Type-C, просто нажмите кнопку KVM или кнопку Control.
Однако, если нет входного сигнала от выбранного в данный момент источника входного сигнала, система вернется к предыдущему подключенному источнику входного сигнала.
Примечание: Этот параметр будет отключен, если функция кнопки KVM отключена (KVM OFF (KVM выкл.)).
KVM Wizard (Мастер KVM): настройка параметров, связанных с KVM.
Сначала установите источник входного сигнала, который будет связан с соединением USB Type-B, а затем с соединением USB Type-C.

Примечание: Если для параметра USB-B Display (Дисплей USB-B) установлено значение TYPE-C, параметр меню TYPE-C Display (Дисплей TYPE-C) будет автоматически отключен. Затем вы увидите KVM status (Статус KVM) на странице KVM Wizard (Мастер KVM), как показано ниже.
KVM ON/OFF (KVM вкл./выкл.): включение/выключение функции кнопки KVM.
√ Выберите ON (Вкл.), чтобы включить функцию кнопки KVM. Как только система обнаружит входной сигнал USB Type-C, на экране появится окно сообщения.

Нажмите кнопку KVM или кнопку Control, чтобы переключиться на источник входного сигнала USB Type-C.
Примечание: Когда функция кнопки KVM включена, на левой панели отображается KVM ON (KVM вкл.).
√ Выберите OFF (Выкл.), чтобы отключить функцию кнопки KVM.
Примечание: Когда функция кнопки KVM отключена, на левой панели отображается KVM OFF (KVM выкл.).
KVM Reset (Сброс KVM): восстановление настроек KVM по умолчанию.
√ Источник входного сигнала HDMI 1 связан с соединением USB Type-B.
√ Источник входного сигнала USB Type-C связан с соединением USB Type-C.
√ Функция KVM ON/OFF (KVM вкл./выкл.) установлена в положение ON (Вкл.).

Game Assist (Помощь в игре)
Когда на экране появится меню Main (Главное), переместите кнопку Control вправо (), чтобы войти в меню Game Assist (Помощь в игре).

Game Info (Информация об игре): настройка параметров, связанных с FPS (First Person Shooting) (шутер от первого лица).
√ Выберите Gaming Timer (Игровой таймер), чтобы выбрать режим обратного отсчета. Чтобы отключить эту функцию, установите для параметра значение OFF (Выкл.).
√ Выберите Gaming Counter (Игровой счетчик) или Refresh Rate (Частота обновления), чтобы включить/отключить игровой счетчик или настройку частоты обновления в реальном времени.
√ Выберите Info Location (Расположение информации), чтобы указать местоположение информации, которая будет отображаться на экране.
Crosshair (Перекрестие): выберите нужный тип перекрестия в соответствии с вашей игровой средой. Это значительно облегчает прицеливание.
Dashboard (Панель мониторинга): настройка параметров панели мониторинга.

√ ON (Вкл.): включите функцию. Затем выберите параметр(ы), которые будут отображаться на экране.
√ OFF (Выкл.): отключите функцию.
√ Dashboard Location (Расположение панели мониторинга): укажите местоположение информации панели мониторинга, которая будет отображаться на экране. После завершения настройки панели мониторинга она передаст системные данные в SOC через USB-порт и отобразит значение выбранной функции(й) на экране.
Примечание: Убедитесь, что USB-кабель правильно подключен к восходящему USB-порту монитора и USB-порту вашего компьютера.
Display Alignment (Выравнивание дисплея): когда эта функция включена, она отображает линии выравнивания по четырем сторонам экрана, предоставляя удобный инструмент для идеального выравнивания нескольких мониторов.

Настройка параметров устройства

Когда на экране появится Main (Главное) меню, переместите кнопку Control (Управление) вверх (), чтобы войти в меню Settings (Настройки).
Примечание: Используйте кнопку Control (Управление) для навигации по меню и внесения изменений.

Gaming (Игры)
Настройте параметры, связанные с играми.

Item (Пункт)	Description (Описание)
Aim Stabilizer (Стабилизатор прицела)	Когда эта функция включена, она уменьшает размытие изображения в быстро движущихся играх. Примечание: Эта функция недоступна при следующих условиях: если частота установлена ниже 100 Гц. если текущим источником является HDR.
Aim Magnifier (Увеличитель прицела)	Когда эта функция включена, она увеличивает середину экрана.
Black Equalizer (Эквалайзер черного)	Настройте яркость черных областей.
Super Resolution (Суперразрешение)	Сделайте более четкими изображения с низким разрешением.
Display Mode (Режим отображения)	Выберите соотношение сторон экрана. Full (Полный): Масштабирует входное изображение, чтобы заполнить экран. Идеально подходит для изображений с соотношением сторон 16:9. Aspect (Соотношение сторон): Отображает входное изображение без геометрических искажений, заполняя как можно большую часть экрана. 1:1: Отображает входное изображение в его исходном разрешении без масштабирования. 22"W(16:10): Отображает входное изображение, как если бы оно было на 22"W мониторе с соотношением сторон 16:10. 23"W(16:9): Отображает входное изображение, как если бы оно было на 23"W мониторе с соотношением сторон 16:9. 23.6"W(16:9): Отображает входное изображение, как если бы оно было на 23.6"W мониторе с соотношением сторон 16:9. 24"W(16:9): Отображает входное изображение, как если бы оно было на 24"W мониторе с соотношением сторон 16:9. Примечание: Параметры 1:1, 22"W(16:10), 23"W(16:9), 23.6W"(16:9) и 24"W(16:9) будут отключены, если активирована функция AMD FreeSync Premium.
Overdrive	Улучшите время отклика ЖК-монитора.
AMD FreeSync Premium	Когда эта функция включена, она устраняет задержки и разрывы экрана во время игр.

Picture (Изображение)
Настройте параметры, связанные с изображением.

Выберите один из предустановленных режимов изображения.

Standard (Стандартный): Для редактирования документов или просмотра веб-сайтов.
FPS: Для игр FPS (First Person Shooting).
RTS/RPG: Для игр RTS (Real-Time Strategy) или RPG (Role-Playing Game).
Movie (Кино): Для просмотра фильмов.
Reader (Чтение): Для просмотра документов.
sRGB: Для просмотра фотографий и графики на компьютере.
Custom 1 (Пользовательский 1): Пользовательские настройки режима изображения.
Custom 2 (Пользовательский 2): Пользовательские настройки режима изображения.
Custom 3 (Пользовательский 3): Пользовательские настройки режима изображения.

Затем вы можете настроить следующие параметры изображения.

Item (Пункт)	Description (Описание)
Brightness (Яркость)	Настройте яркость изображения.
Contrast (Контрастность)	Настройте контрастность изображения.
Color Vibrance (Насыщенность цвета)	Настройте интенсивность более приглушенных цветов.
Sharpness (Четкость)	Настройте четкость изображения.
Gamma (Гамма)	Настройте средний уровень яркости.
Color Temperature (Цветовая температура)	Выберите цветовую температуру. Примечание: Выберите User Define (Пользовательская настройка), чтобы настроить цветовую температуру, отрегулировав уровни красного (R), зеленого (G) или синего (B) в соответствии с вашими предпочтениями.
Low Blue Light (Низкий уровень синего)	Уменьшите количество синего света, излучаемого экраном. Level 0 (Уровень 0): Без изменений. Level 1~10 (Уровень 1~10): Чем выше уровень, тем больше синего света будет уменьшено. Примечание: Уровень 10 — это оптимизированная настройка. Она соответствует сертификации TUV Low Blue Light.
DCR	Настройте уровень черного изображения для достижения оптимальной контрастности.
Senseye Demo	Разделите экран пополам (2 окна). Изображение выбранного режима с настройками по умолчанию отобразится в левом окне, а настроенное изображение с новыми настройками отобразится в правом окне.
Reset Picture (Сбросить изображение)	Сбросьте все настройки Picture (Изображение) к значениям по умолчанию.

Display (Дисплей)
Настройте параметры, связанные с экраном дисплея.

Item (Пункт)	Description (Описание)
Input (Вход)	Выберите источник входного сигнала.
HDMI RGB PC Range (Диапазон HDMI RGB для ПК)	Выберите подходящий диапазон RGB или позвольте монитору определить его автоматически. Примечание: Эта опция доступна только для входа HDMI.
Overscan	Когда эта функция включена, она немного увеличивает входное изображение, чтобы скрыть самые внешние края изображения. Примечание: Эта опция доступна только для входа HDMI.

PIP/PBP
Настройте параметры, связанные с несколькими изображениями.

Item (Пункт)	Description (Описание)
OFF (Выкл.)	Отключите функцию PIP/PBP.
PIP	Разделите экран на 2 части (основное окно и врезное окно). Source (Источник): Измените источник входного сигнала для врезного окна. PIP Size (Размер PIP): Отрегулируйте размер врезного окна. Location (Расположение): Переместите положение врезного окна. Display Switch (Переключение дисплеев): Поменяйте местами два окна. Audio Switch (Переключение аудио): Выберите источник звука, который вы хотите слышать.
PBP	Отобразите разделенный экран 1x1 (левое и правое окна). Source (Источник): Измените источник входного сигнала для правого окна. PBP Size (Размер PBP): Отрегулируйте размер окна. Display Switch (Переключение дисплеев): Поменяйте местами два окна. Audio Switch (Переключение аудио): Выберите источник звука, который вы хотите слышать.

Примечание: PIP/PBP несовместим с функциями HDR и AMD FreeSync Premium.

System (Система)
Настройте параметры, связанные с системой.

Item (Пункт)	Description (Описание)
Audio (Аудио)	Настройте параметры звука. Volume (Громкость): Отрегулируйте уровень громкости. Mute (Отключить звук): Включите/отключите функцию отключения звука.
OSD Settings (Настройки экранного меню)	Настройте параметры, связанные с экранным меню (OSD). Display Time (Время отображения): Установите время, в течение которого экранное меню остается на экране. OSD Transparency (Прозрачность экранного меню): Отрегулируйте прозрачность экранного меню. OSD Lock (Блокировка экранного меню): Когда эта функция включена, никакая настройка экранного меню не разрешена. Примечание: Чтобы отключить функцию блокировки экранного меню, нажмите клавишу Control (Управление). Когда на экране появится сообщение, выберите Yes (Да) для подтверждения.
Quick Switch (Быстрое переключение)	Назначьте функцию горячим клавишам. Доступные параметры: Aim Stabilizer (Стабилизатор прицела), Black Equalizer (Эквалайзер черного), Low Blue Light (Низкий уровень синего), Volume (Громкость), Input (Вход), Contrast (Контрастность), Brightness (Яркость) и Picture Mode (Режим изображения). Настройка горячих клавиш по умолчанию выглядит следующим образом: Up (Вверх) : Black Equalizer (Эквалайзер черного) Down (Вниз) : Picture Mode (Режим изображения) Right (Вправо) : Input (Вход) Left (Влево) : Volume (Громкость)
Other Settings (Другие настройки)	Resolution Notice (Уведомление о разрешении): Когда эта функция включена, сообщение о рекомендуемом разрешении будет отображаться на экране при переключении монитора на другой источник входного сигнала. Input Auto Switch (Автоматическое переключение входа): Когда эта функция включена, она автоматически переключается на доступный источник входного сигнала. Auto Power OFF (Автоматическое отключение питания): Когда эта функция включена, монитор автоматически выключится через определенное время. DisplayPort Ver. (Версия DisplayPort): Установите версию DisplayPort на 1.1 или 1.2+HDR. Примечание: Чтобы включить эффект HDR для порта DP, вам может потребоваться установить DP1.2 и включить 10-битный вывод цвета на вашей видеокарте. Обязательно настройте этот параметр в зависимости от версии DisplayPort, поддерживаемой вашей видеокартой.

Language (Язык)
Выберите доступный язык для экранного меню.

Save Settings (Сохранить настройки)
Установите персональные конфигурации экранного меню для Setting1 (Настройка 1), Setting2 (Настройка 2) или Setting3 (Настройка 3).

Item (Пункт)	Description (Описание)
Save (Сохранить)	Сохраните пользовательские настройки.
Load (Загрузить)	Загрузите сохраненные настройки.

Reset All (Сбросить все)
Восстановите заводские настройки монитора.

Технические характеристики

Пункт	Спецификации
Размер панели	27 дюймов
Соотношение сторон	16:9
Разрешение	2560 x 1440
Частота обновления	170Hz
Срок службы светодиодов	30 000 часов
Размер пикселя	0.2331 x 0.2331
Время отклика	0.5ms (MPRT)
Яркость	350 нит (тип.)
Коэффициент контрастности	1000:1 (тип.)
Динамический коэффициент контрастности	12M:1 (тип.)
Глубина цвета	16.7M
Активная область отображения	596.736 (H) x 335.664 (V)
Угол обзора	178°(H) / 178°(V)
Частота	170Hz
Входные/выходные разъемы	2x HDMI 2.0 1x DP1.2 1x Headphone 1x USB upstream 2x USB 3.0 (нисходящий поток, 5V/0.9A) 1x USB Type-C (5V/2A)
Источник питания	AC 100~240V при 50/60Hz
Модель адаптера переменного тока	Asian Power Devices Inc. DA-65C19 Dongguan Yingju Power Co., Ltd. YJS065I-1903420D
Потребляемая мощность	В рабочем режиме: 58W (макс.) В режиме ожидания: 0.5W Выключено: 0.3W
Размеры (Ш x В x Г)	615.1 x 533.6 x 202.97 мм (с подставкой)
Вес	• 5.5 ±0.5 кг (с подставкой) • 3.3 ±0.5 кг (без подставки)
Диапазон температур (эксплуатация)	0°C до 40°C

Примечание: Технические характеристики могут быть изменены без предварительного уведомления.

Список поддерживаемых таймингов

Список таймингов	HDMI 2.0	Display Port 1.2 / USB Type-C
640x480@60Hz
640x480@75Hz
720x480@60Hz
800x600@60Hz
800x600@75Hz
1024x768@60Hz
1024x768@75Hz
1280x720@60Hz
1280x720@120Hz
1920x1080@60Hz
1920x1080@120Hz
1920x1080@144Hz
2560x1440@60Hz
2560x1440@120Hz
2560x1440@144Hz
2560x1440@165Hz
2560x1440@170Hz

Устранение неполадок

Проблема	Возможные решения
Нет питания	Убедитесь, что кабель питания правильно подключен к источнику питания и монитору. Проверьте кабель и вилку на предмет повреждений. Убедитесь, что монитор включен.
На экране нет изображения	Убедитесь, что монитор и компьютер правильно подключены и оба устройства включены. Убедитесь, что выбран правильный источник входного сигнала. Отрегулируйте настройки Яркости и Контрастности.
Изображение не заполняет весь экран	Попробуйте другой параметр Режима отображения (соотношение сторон).
Цвета искажены	Убедитесь, что кабель входного сигнала правильно подключен. Настройте параметры, связанные с изображением. См. раздел "Изображение".
Нет звука или низкий уровень громкости	Убедитесь, что кабель наушников правильно подключен. Отрегулируйте уровень громкости. Отрегулируйте настройки звука на компьютере.

Примечание: Если проблема не устранена, обратитесь в нашу службу поддержки для получения дополнительной помощи.

Основной уход

Когда экран загрязнится, выполните следующие действия, чтобы очистить его:

Протрите экран мягкой безворсовой тканью, чтобы удалить остатки пыли.
Распылите или нанесите чистящую жидкость на мягкую ткань. Затем аккуратно протрите экран влажной тканью.

Примечание:

Убедитесь, что ткань влажная, но не мокрая.
При протирке избегайте чрезмерного давления на экран.
Кислотные или абразивные чистящие средства могут повредить экран.

Примечания о зарядке через USB

Следующие устройства несовместимы с BC 1.2 режима CDP. Когда концентратор подключен к ПК, эти устройства нельзя заряжать с помощью USB-кабеля.

Производитель	Устройство	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ

Меры предосторожности
Перед использованием монитора ознакомьтесь со следующими мерами предосторожности.

Используйте только те принадлежности, которые поставляются вместе с монитором или рекомендованы производителем.
Храните пластиковый упаковочный пакет для продукта в месте, недоступном для детей.
Прежде чем подключать монитор к розетке, убедитесь, что номинальное напряжение кабеля питания соответствует спецификации электросети в стране, где вы находитесь.
Вилка шнура питания должна быть подключена к правильно подключенной и заземленной розетке.
Не прикасайтесь к вилке мокрыми руками, так как это может привести к поражению электрическим током.
Установите монитор в устойчивом и хорошо проветриваемом месте.
Не размещайте монитор вблизи источников тепла, таких как электрические радиаторы или прямые солнечные лучи.
Отверстия или прорези на мониторе предназначены для вентиляции. Не закрывайте и не блокируйте вентиляционные отверстия какими-либо предметами.
Не используйте монитор рядом с водой, напитками или любыми другими жидкостями. Несоблюдение этого правила может привести к поражению электрическим током или повреждению монитора.
Перед очисткой обязательно отключите монитор от розетки.
Поскольку поверхность экрана легко поцарапать, избегайте прикосновения к поверхности твердыми или острыми предметами.
Используйте мягкую безворсовую ткань вместо салфетки для протирки экрана. При необходимости для очистки монитора можно использовать средство для чистки стекол. Однако никогда не распыляйте чистящее средство непосредственно на экран.
Отключите кабель питания, если монитор не используется в течение длительного периода времени.
Не пытайтесь самостоятельно разбирать или ремонтировать монитор.

Информация об обслуживании GIGABYTE
Для получения дополнительной информации об обслуживании посетите официальный сайт GIGABYTE: https://www.gigabyte.com/

Авторское право
© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Все права защищены.
Торговые марки, упомянутые в данном руководстве, являются юридически зарегистрированными и принадлежат их соответствующим владельцам.

Ссылки

GIGABYTE Global

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать Руководство к игровому монитору GIGABYTE M27Q
