ВВЕДЕНИЕ

Распаковка

Убедившись, что коробка находится в правильной ориентации, аккуратно положите ее на устойчивую поверхность. Затем откройте крышку.
Извлеките предметы из верхнего пенопласта EPS.
Извлеките верхний пенопласт EPS из коробки. Затем вы можете извлечь монитор из нижнего пенопласта EPS.

Комплектация

В комплект поставки входят следующие предметы. Если чего-то не хватает, обратитесь к местному дилеру.

Примечание: Пожалуйста, сохраните упаковочную коробку и упаковочные материалы для будущей транспортировки монитора.

Обзор продукта

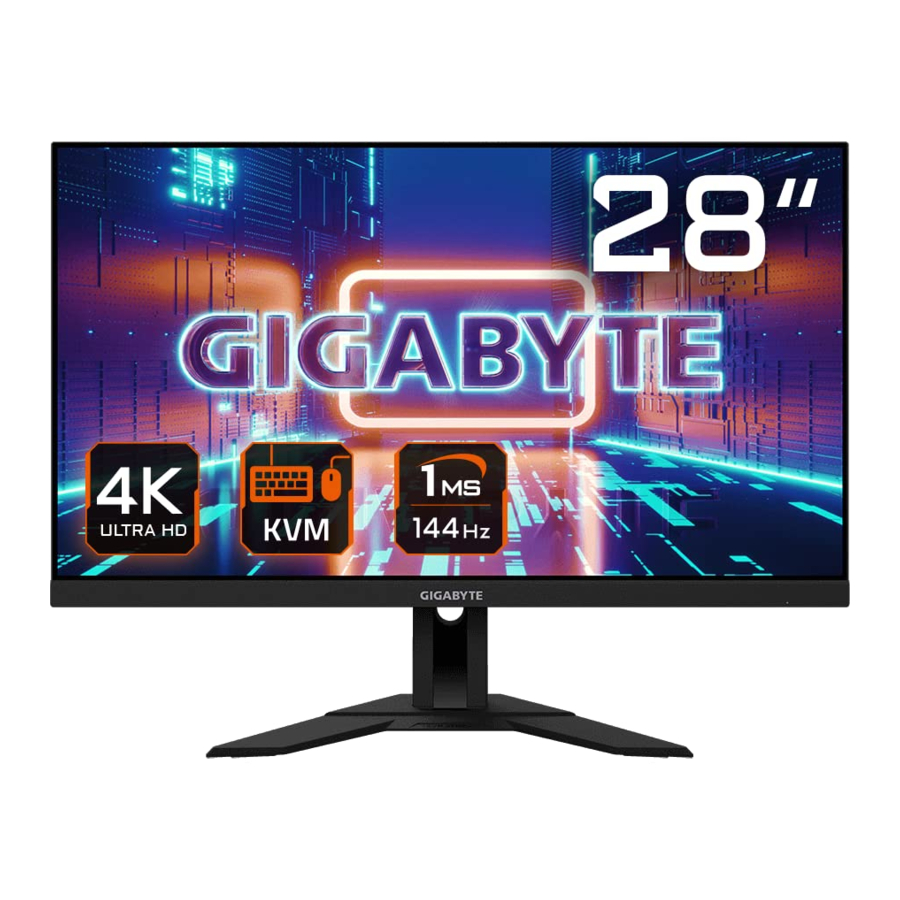

Вид спереди

Светодиодный индикатор питания

Вид сзади

Кнопка управления
Кнопка KVM
Замок Kensington
Разъем AC IN
Разъем для наушников
Порты HDMI (x2)
DisplayPort
Порт USB Type-C
Восходящий порт USB
Порты USB 3.0 (x3)

Примечание:

HDMI, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC.

НАЧАЛО РАБОТЫ

Установка подставки монитора

Поместите монитор на нижний пенопласт EPS экраном вниз.
Совместите и задвиньте верхние крючки на подставке в монтажные отверстия на задней панели монитора. Сдвиньте фиксирующую защелку вперед, а затем отпустите, чтобы закрепить нижние крючки на подставке в монтажных отверстиях на задней панели монитора.
Совместите основание монитора со стойкой под подставкой. Затем прикрепите основание к подставке.
Поднимите кольцо винта и поверните его по часовой стрелке, чтобы зафиксировать основание монитора на месте.

Примечание: Вы также можете использовать монету или небольшую плоскую отвертку, чтобы затянуть винт.
Поднимите монитор в вертикальное положение и поставьте его на стол.

Регулировка угла обзора

Примечание: Удерживайте основание монитора, чтобы экран не опрокинулся во время регулировки.

Регулировка угла наклона

Наклоните экран вперед или назад, чтобы установить желаемый угол обзора (от 5˚ до 20˚).

Регулировка высоты экрана

Опустите или поднимите экран на нужную высоту (от 0 до 130 мм).

Установка настенного кронштейна (дополнительно)

Используйте только настенный комплект 100 x 100 мм, рекомендованный производителем.

Поместите монитор на нижний пенопласт EPS экраном вниз.
Удерживая фиксирующую защелку в нажатом положении, сдвиньте подставку назад, чтобы освободить верхние крючки из монтажных отверстий на задней панели монитора. Затем снимите подставку.
Прикрепите монтажный кронштейн к монтажным отверстиям на задней панели монитора. Затем используйте винты, чтобы закрепить кронштейн на месте.

Примечание: Чтобы установить монитор на стене, обратитесь к руководству по установке, которое входит в комплект настенного кронштейна.

Подключение

Кабель питания
Кабель для наушников
Кабель HDMI
Кабель DisplayPort
Кабель USB Type-C
Кабель USB (A-Male to B-Male)
Кабель USB

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА

Включение/выключение питания

Включение питания

Подключите один конец кабеля питания к разъему AC IN на задней панели монитора.
Подключите другой конец кабеля питания к розетке.
Нажмите кнопку Control (Управление), чтобы включить монитор. Светодиод питания загорится белым цветом, указывая на то, что монитор готов к использованию.

Примечание: Если нет сигнала, на мониторе на некоторое время появится уведомление No Signal (Нет сигнала). Затем монитор перейдет в режим энергосбережения, и светодиод питания загорится белым цветом и начнет мигать с периодом в одну секунду.

Выключение питания
Нажмите кнопку Control (Управление) в течение 2 секунд, чтобы выключить монитор. Примечание: Когда на экране появится Main (Главное) меню, вы также можете выключить монитор, переместив кнопку Control (Управление) вниз ().

Выбор источника входного сигнала

Переместите кнопку Control (Управление) вправо (), чтобы войти в меню Input (Вход).
Переместите кнопку Control (Управление) вверх/вниз (), чтобы выбрать желаемый источник входного сигнала. Затем нажмите кнопку Control (Управление), чтобы подтвердить выбор.

ОПЕРАЦИИ

Горячая клавиша

По умолчанию кнопке Control назначена определенная функция.
Примечание: чтобы изменить предустановленную функцию горячей клавиши, обратитесь к разделу "Быстрое переключение".
Чтобы получить доступ к функции горячей клавиши, выполните следующие действия:

Переместите кнопку Control вверх (), чтобы войти в меню Black Equalizer (Эквалайзер черного).
Переместите кнопку Control вверх/вниз (), чтобы настроить параметры, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control вниз (), чтобы войти в меню Picture Mode (Режим изображения).
Переместите кнопку Control вверх/вниз (), чтобы выбрать нужный параметр, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control влево (), чтобы войти в меню Volume (Громкость). Переместите кнопку Control вверх/вниз (), чтобы отрегулировать уровень громкости наушников, и нажмите кнопку Control для подтверждения.
Переместите кнопку Control вправо (), чтобы войти в меню Input (Вход).
См. раздел "Выбор источника входного сигнала".

Примечание: чтобы закрыть меню, переместите кнопку Control влево ().

Руководство по функциональным клавишам

Нажмите кнопку Control, чтобы отобразить Main (Главное) меню.

Затем используйте кнопку Control, чтобы выбрать нужную функцию и настроить соответствующие параметры.

KVM

Когда на экране появится Main (Главное) меню, переместите кнопку Control влево (), чтобы войти в меню KVM.

KVM Switch (Переключатель KVM): переключите источник входного сигнала, который был назначен соединению USB-B или Type-C в настройках KVM Wizard (Мастер KVM).
Когда к устройству подключено несколько входных сигналов, на экране появится окно сообщения, как только система обнаружит входной сигнал USB Type-C.

Чтобы переключиться на источник входного сигнала USB Type-C, просто нажмите кнопку KVM или кнопку Control.
Однако, если от выбранного в данный момент источника входного сигнала нет входного сигнала, система вернется к предыдущему подключенному источнику входного сигнала.
Примечание: эта опция будет отключена, если функция кнопки KVM отключена (KVM OFF (KVM ВЫКЛ)).
KVM Wizard (Мастер KVM): настройте параметры, связанные с KVM.
Сначала установите источник входного сигнала, который будет связан с соединением USB Type-B, а затем с соединением USB Type-C.

Примечание: если для параметра USB-B Display (Дисплей USB-B) установлено значение Type-C, параметр меню TYPE-C Display (Дисплей TYPE-C) будет автоматически отключен. Затем вы увидите KVM status (Состояние KVM) на странице KVM Wizard (Мастер KVM), как показано ниже.
KVM ON/OFF (KVM ВКЛ/ВЫКЛ): включает/отключает функцию кнопки KVM.
- Выберите ON (ВКЛ), чтобы включить функцию кнопки KVM. Как только система обнаружит входной сигнал USB Type-C, на экране появится окно сообщения.

  Нажмите кнопку KVM или кнопку Control, чтобы переключиться на источник входного сигнала USB Type-C.
  Примечание: когда функция кнопки KVM включена, на левой панели отображается KVM ON (KVM ВКЛ).
- Выберите OFF (ВЫКЛ), чтобы отключить функцию кнопки KVM.
  Примечание: когда функция кнопки KVM отключена, на левой панели отображается KVM OFF (KVM ВЫКЛ).
KVM Reset (Сброс KVM): восстанавливает настройки KVM по умолчанию.
- Источник входного сигнала HDMI 1 связан с соединением USB Type-B.
- Источник входного сигнала USB Type-C связан с соединением USB Type-C.
- Функция KVM ON/OFF (KVM ВКЛ/ВЫКЛ) установлена в положение ON (ВКЛ).

Game Assist

Когда на экране появится Main (Главное) меню, переместите кнопку Control вправо (), чтобы войти в меню Game Assist (Помощь в игре).

GAME INFO (ИНФОРМАЦИЯ ОБ ИГРЕ): настройка параметров, связанных с игрой FPS (First Person Shooting).
- Выберите Gaming Timer (Игровой таймер), чтобы выбрать режим таймера обратного отсчета. Чтобы отключить эту функцию, установите для параметра значение OFF (ВЫКЛ).
- Выберите Gaming Counter (Игровой счетчик) или Refresh Rate (Частота обновления), чтобы включить/отключить игровой счетчик или настройку частоты обновления в реальном времени.
- Выберите Info Location (Расположение информации), чтобы указать местоположение информации, отображаемой на экране.
Crosshair (Прицел): выберите нужный тип прицела в соответствии с вашей игровой средой. Это значительно облегчает прицеливание.
Dashboard (Панель мониторинга): настройка параметров панели мониторинга.
- ON (ВКЛ): включите функцию. Затем выберите параметр(ы), которые будут отображаться на экране.
- OFF (ВЫКЛ): отключите функцию.
- Dashboard Location (Расположение панели мониторинга): укажите местоположение информации панели мониторинга, отображаемой на экране. После завершения настройки панели мониторинга она передаст системные данные в SOC через USB-порт и отобразит значение выбранной функции(й) на экране.

  Примечание: убедитесь, что USB-кабель правильно подключен к восходящему USB-порту монитора и USB-порту вашего компьютера.
Display Alignment (Выравнивание дисплея): когда эта функция включена, она отображает линии выравнивания по четырем сторонам экрана, предоставляя удобный инструмент для идеального выравнивания нескольких мониторов.

Настройка параметров устройства

Когда на экране появится Main (Главное) меню, переместите кнопку Control (Управление) вверх (), чтобы войти в меню Settings (Настройки).
Примечание: Используйте кнопку Control (Управление) для навигации по меню и внесения изменений.

Игры

Настройка параметров, связанных с играми.

Пункт	Описание
Aim Stabilizer	Когда эта функция включена, она уменьшает размытие в движении в динамичных играх. Примечание. Эта функция недоступна в следующих случаях: если частота обновления ниже 100 Гц. если текущий источник HDR.
Black Equalizer	Регулировка яркости черных областей.
Super Resolution	Повышение четкости изображений с низким разрешением.
Display Mode	Выбор формата экрана. Full (Полный): Масштабирование входного изображения для заполнения экрана. Идеально подходит для изображений с соотношением сторон 16:9. Aspect (Соотношение сторон): Отображение входного изображения без геометрических искажений, заполняя как можно большую часть экрана. 1:1: Отображение входного изображения в его исходном разрешении без масштабирования. 22"W(16:10): Отображение входного изображения, как если бы оно было на 22"W мониторе с соотношением сторон 16:10. 23"W(16:9): Отображение входного изображения, как если бы оно было на 23"W мониторе с соотношением сторон 16:9. 23.6"W(16:9): Отображение входного изображения, как если бы оно было на 23.6"W мониторе с соотношением сторон 16:9. 24"W(16:9): Отображение входного изображения, как если бы оно было на 24"W мониторе с соотношением сторон 16:9. 27"W(16:9): Отображение входного изображения, как если бы оно было на 27"W мониторе с соотношением сторон 16:9. Примечание. Параметры 1:1, 22"W(16:10), 23"W(16:9), 23.6W"(16:9), 24"W(16:9) и 27"W(16:9) будут отключены, если активирована функция AMD FreeSync Premium Pro.
Overdrive	Улучшение времени отклика ЖК-монитора.
AMD FreeSync Premium Pro	Когда эта функция включена, она устраняет задержки и разрывы экрана во время игр.


Настройка параметров, связанных с изображением.

Выберите один из предустановленных режимов изображения.

Standard (Стандартный): Для редактирования документов или просмотра веб-сайтов.
FPS: Для игр FPS (First Person Shooting).
RTS/RPG: Для игр RTS (Real-Time Strategy) или RPG (Role-Playing Game).
Movie (Кино): Для просмотра фильмов.
Reader (Чтение): Для просмотра документов.
sRGB: Для просмотра фотографий и графики на компьютере.
Custom 1 (Пользовательский 1): Пользовательские настройки режима изображения.
Custom 2 (Пользовательский 2): Пользовательские настройки режима изображения.
Custom 3 (Пользовательский 3): Пользовательские настройки режима изображения.

Затем можно настроить следующие параметры изображения.

Пункт	Описание
Brightness (Яркость)	Регулировка яркости изображения.
Contrast (Контрастность)	Регулировка контрастности изображения.
Color (Цвет)	Регулировка оттенка и насыщенности красного, зеленого и синего цветов.
Color Vibrance	Регулировка интенсивности более приглушенных цветов.
Sharpness (Четкость)	Регулировка четкости изображения.
Gamma	Регулировка среднего уровня яркости.
Color Temp (Цветовая температура)	Выберите цветовую температуру. Примечание: Выберите User Define (Пользовательская), чтобы настроить цветовую температуру, отрегулировав уровень красного (R), зеленого (G) или синего (B) цвета в соответствии со своими предпочтениями.
DCR	Регулировка уровня черного на изображении для достижения оптимальной контрастности.
Senseye Demo	Разделение экрана пополам (2 окна). Изображение выбранного режима с настройками по умолчанию появится в левом окне, а отрегулированное изображение с новыми настройками появится в правом окне.
Local Dimming	Улучшение черноты изображений, отображаемых на мониторе.
Reset Picture (Сбросить изображение)	Сброс всех настроек Picture (Изображение) к значениям по умолчанию.

Дисплей

Настройка параметров, связанных с экраном дисплея.

Пункт	Описание
Input (Вход)	Выбор источника входного сигнала.
RGB PC Range	Выберите подходящий диапазон RGB или позвольте монитору определить его автоматически.
Overscan	Когда эта функция включена, она немного увеличивает входное изображение, чтобы скрыть самые крайние края изображения. Примечание: Этот параметр доступен только для входа HDMI.

PIP/PBP

Настройка параметров, связанных с несколькими изображениями.

Пункт	Описание
OFF	Отключение функции PIP/PBP.
PIP	Разделение экрана на 2 части (основное окно и вставное окно). Source (Источник): Изменение источника входного сигнала для вставного окна. PIP Size (Размер PIP): Регулировка размера вставного окна. Location (Расположение): Перемещение положения вставного окна. Display Switch (Переключатель дисплея): Замена двух окон. Audio Switch (Переключатель аудио): Выбор источника звука, который вы хотите слышать.
PBP	Отображение разделенного экрана 1x1 (левое и правое окна). Source: Изменение источника входного сигнала для правого окна. PBP Size: Регулировка размера окна. Display Switch: Замена двух окон. Audio Switch: Выбор источника звука, который вы хотите слышать.

Примечание: PIP/PBP не совместимы с функциями HDR и AMD FreeSync Premium Pro.

Система

Настройка системных параметров.

Пункт	Описание
Audio	Настройка параметров звука. Volume (Громкость): Регулировка уровня громкости. Mute (Отключить звук): Включение/отключение функции отключения звука.
OSD Settings	Настройка параметров, связанных с экранным меню (OSD). Display Time: Установка времени отображения меню OSD на экране. OSD Transparency: Регулировка прозрачности меню OSD. OSD Lock: Когда эта функция включена, настройка OSD не допускается. Примечание. Чтобы отключить функцию блокировки OSD, нажмите клавишу Control (Управление). Когда на экране появится сообщение, выберите Yes (Да) для подтверждения.
Quick Switch	Назначение функции горячим клавишам. Доступные параметры: Aim Stabilizer, Black Equalizer, Volume, Input, Contrast, Brightness и Picture Mode. Настройки горячих клавиш по умолчанию указаны ниже: Вверх (): Black Equalizer Вниз (): Picture Mode (Режим изображения) Вправо (): Input (Вход) Влево (): Volume (Громкость) Примечание. В мониторе используется панель с низким уровнем синего света и соответствие требованиям TÜV Rheinland Low Blue Light Hardware Solution при заводских настройках по умолчанию (Brightness: 55%, Contrast: 50%, CCT: Normal, Preset mode: Standard).
Other Settings	Resolution Notice: Когда эта функция включена, сообщение о рекомендуемом разрешении появится на экране, когда монитор переключится на другой источник входного сигнала. Input Auto Switch: Когда эта функция включена, он автоматически переключается на доступный источник входного сигнала. Auto Power OFF: Когда эта функция включена, монитор автоматически выключится через определенное время.

Язык

Выбор доступного языка для экранного меню.

Сохранить настройки

Установите персональные конфигурации экранного меню для Setting1, Setting2 или Setting3.

Пункт	Описание
Save (Сохранить)	Сохранение пользовательских настроек.
Load (Загрузить)	Загрузка сохраненных настроек.

Сбросить все

Восстановление заводских настроек монитора по умолчанию.

Характеристики

Пункт	Характеристики
Размер панели	28 дюймов
Соотношение сторон	16:9
Разрешение	3840 x 2160
Частота обновления	144Hz
Срок службы светодиодов	30 000 часов
Размер пикселя	0,16 x 0,16
Яркость	300 нит (тип.)
Коэффициент контрастности	1000:1 (тип.)
Глубина цвета	16,7M
Активная область дисплея	631.928 (Г) x 359.78 (В)
Угол обзора	178°(Г) / 178°(В)
Частота	144Hz
Входные/выходные разъемы	2x HDMI 2.1 1x DP1.4 1x Наушники 1x USB upstream 3x USB 3.0 (downstream, 5V/1.5A) 1x USB Type-C (5V/3A, 9V/2A, 12V/1.5A, 15V/1A)
Электропитание	AC 100~240V при 50/60Hz
Потребляемая мощность	В рабочем режиме: 115W (макс.) В режиме ожидания: < 0.5W Выключено: < 0.3W
Размеры (Ш x В x Г)	636.5 x 534.2 x 193.6 мм
Вес	6.87 ±0.5 кг (с подставкой) 5.13 ±0.5 кг (без подставки)
Диапазон температур (эксплуатация)	0°C до 40°C

Примечание: Характеристики могут быть изменены без предварительного уведомления.

Список поддерживаемых таймингов

Список таймингов	HDMI 2.1	Display Port 1.4
640x480@60Hz	V	V
640x480@75Hz	V	V
720x480@60Hz	V	V
800x600@60Hz	V	V
800x600@75Hz	V	V
1024x768@60Hz	V	V
1024x768@75Hz	V	V
1280x720@60Hz	V	V
1280x720@120Hz	V	V
1920x1080@60Hz	V	V
1920x1080@120Hz	V	V
1920x1080@144Hz	V	V
2560x1440@60Hz	V	V
2560x1440@120Hz	V	V
2560x1440@144Hz	V	V
3840x2160@60Hz	V	V
3840x2160@120Hz	V	V
3840x2160@144Hz	V	V

Устранение неполадок

Проблема	Возможные решения
Нет питания	Убедитесь, что кабель питания правильно подключен к источнику питания и монитору. Проверьте кабель и вилку, чтобы убедиться, что они не сломаны. Убедитесь, что монитор включен.
На экране нет изображения	Убедитесь, что монитор и компьютер правильно подключены, и оба устройства включены. Убедитесь, что выбран правильный источник входного сигнала. Отрегулируйте настройки Яркость и Контрастность.
Изображение не заполняет весь экран	Попробуйте другой параметр Режима отображения (соотношение сторон).
Цвета искажены	Убедитесь, что кабель входного сигнала правильно подключен. Настройте параметры, связанные с изображением. См. раздел "Изображение".
Нет звука или низкая громкость	Убедитесь, что кабель наушников правильно подключен. Отрегулируйте уровень громкости. Отрегулируйте настройки звука на компьютере.

Примечание: Если проблема не устранена, обратитесь в нашу службу поддержки для получения дополнительной помощи.

Основной уход

Когда экран загрязнится, сделайте следующее, чтобы очистить его:

Протрите экран мягкой безворсовой тканью, чтобы удалить остатки пыли.
Распылите или нанесите чистящую жидкость на мягкую ткань. Затем аккуратно протрите экран влажной тканью.

Примечание:

Убедитесь, что ткань влажная, но не мокрая.
При протирке избегайте чрезмерного давления на экран.
Кислотные или абразивные чистящие средства могут повредить экран.

Примечания по зарядке через USB

Следующие устройства несовместимы с BC 1.2 режима CDP. Когда концентратор подключен к ПК, эти устройства нельзя заряжать с помощью кабеля USB.

Производитель	Устройство	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Меры предосторожности

Прежде чем использовать монитор, ознакомьтесь со следующими мерами предосторожности.

Используйте только те аксессуары, которые поставляются вместе с монитором или которые рекомендованы производителем.
Храните полиэтиленовый упаковочный пакет для продукта в месте, недоступном для детей.
Перед подключением монитора к розетке убедитесь, что номинальное напряжение кабеля питания соответствует техническим требованиям к электросети в стране, где вы находитесь.
Вилка шнура питания должна быть подключена к правильно подключенной и заземленной розетке.
Не прикасайтесь к вилке мокрыми руками, иначе это может легко вызвать поражение электрическим током.
Установите монитор в устойчивом и хорошо проветриваемом месте.
Не ставьте монитор рядом с источниками тепла, такими как электрические радиаторы или прямые солнечные лучи.
Отверстия или прорези на мониторе предназначены для вентиляции. Не закрывайте и не блокируйте вентиляционные отверстия какими-либо предметами.
Не используйте монитор рядом с водой, напитками или любыми видами жидкостей. Несоблюдение этого правила может привести к поражению электрическим током или повреждению монитора.
Обязательно отключайте монитор от розетки перед очисткой.
Поскольку поверхность экрана легко поцарапать, не прикасайтесь к поверхности твердыми или острыми предметами.
Используйте мягкую безворсовую ткань вместо салфетки для протирки экрана. Вы можете использовать средство для чистки стекол, чтобы очистить монитор, если это необходимо. Однако никогда не распыляйте чистящее средство непосредственно на экран.
Отключайте кабель питания, если монитор не используется в течение длительного периода времени.
Не пытайтесь самостоятельно разбирать или ремонтировать монитор.

Информация о сервисе GIGABYTE

Контактная информация:
G.B.T. Inc.
Адрес: 17358 Railroad street, City Of Industry, CA91748
Тел.: 1-626-854-9338
Дополнительную информацию об обслуживании можно найти на официальном сайте GIGABYTE: https://www.gigabyte.com/

Ссылки

GIGABYTE Global

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать GIGABYTE M28U - Руководство по игровому монитору
