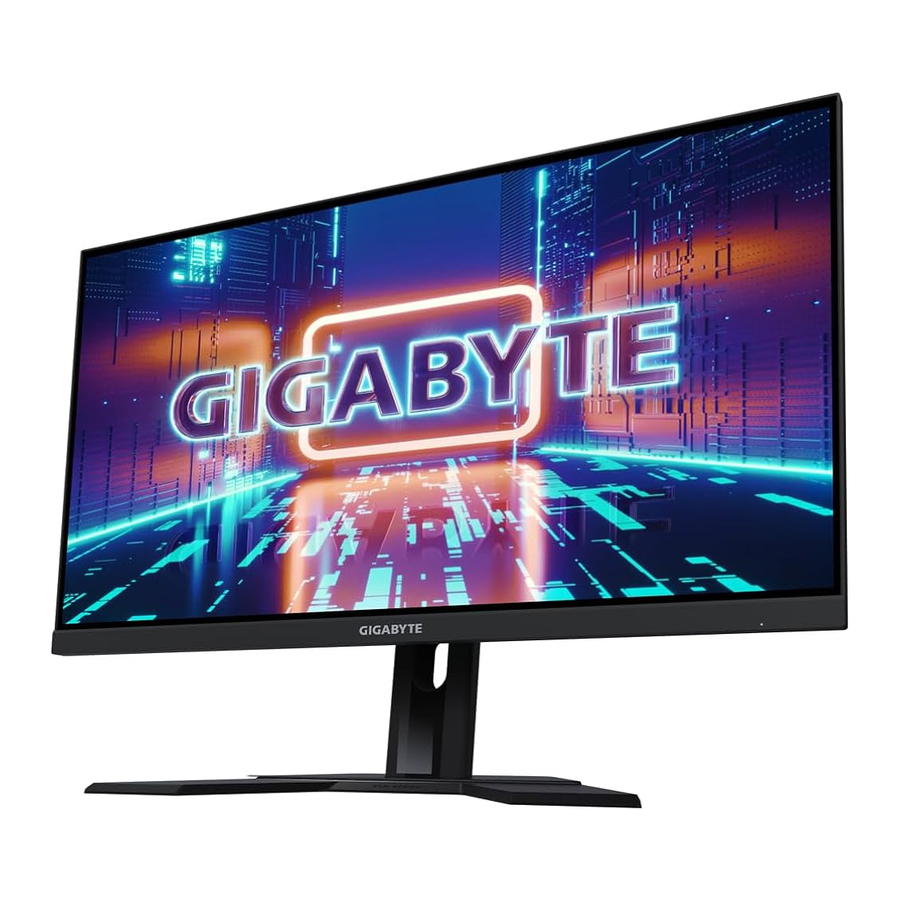

GIGABYTE M27Q - Gaming Monitor kézikönyv

BEVEZETÉS

Kicsomagolás

1. Nyissa ki a csomagolódoboz felső fedelét. Ezután figyelje meg a belső fedélre rögzített kicsomagolási címkét.
2. Győződjön meg arról, hogy a doboz a megfelelő irányban van, óvatosan fektesse a dobozt a stabil felületre.

3. Nyissa ki a belső fedelet.

4. Fogja meg az EPS hab szerelvényt (a nyílásokon keresztül), hogy kihúzza a dobozból.

5. Távolítsa el az elemeket a felső EPS habból.

6. Távolítsa el a felső EPS habot. Ezután eltávolíthatja a monitort az alsó EPS habból.


Csomag tartalma

A következő elemeket tartalmazza a csomagolódoboz. Ha bármelyik hiányzik, forduljon a helyi forgalmazóhoz.

Megjegyzés: Kérjük, őrizze meg a csomagolódobozt és a csomagolóanyagokat a monitor jövőbeni szállításához.

Termék áttekintés

Elölnézet

1. Tápellátás LED

Hátulnézet

6. DisplayPort
7. USB Type-C port
8. USB upstream port
9. USB 3.0 portok (x2)
10. DC IN csatlakozó

ELKEZDÉS

A monitor talpának felszerelése

1. Helyezze a monitort az alsó EPS habra, a képernyővel lefelé.
2. Igazítsa a monitor talpát az állvány alatti távtartóhoz. Ezután rögzítse a talpat az állványra.

3. Emelje fel a csavar gyűrűt, és forgassa el az óramutató járásával megegyező irányba, hogy rögzítse a monitor talpát.

4. Emelje fel a monitort függőleges helyzetbe, és helyezze az asztalra.
5. Távolítsa el a képernyő hátulja és az állvány között található kis EPS hab blokkot. Ezután távolítsa el a biztonsági lemezt a nyílásából.
   Megjegyzés: A biztonsági lemez eltávolításával most beállíthatja a képernyőt a kívánt magasságra.


A látószög beállítása

Megjegyzés: Tartsa a monitor talpát, hogy a képernyő ne boruljon fel a beállítás során.

A dőlésszög beállítása
Döntse a képernyőt előre vagy hátra a kívánt látószögbe (5˚ és 20˚ között).

A képernyő magasságának beállítása
Engedje le vagy emelje fel a képernyőt a kívánt magasságra (0 és 130 mm között).

Fali tartó felszerelése (opcionális)

Csak a gyártó által ajánlott 100 x 100 mm-es fali tartókészletet használja.

1. Helyezze a monitort az alsó EPS habra, a képernyővel lefelé.
2. Távolítsa el az állványt a monitorhoz rögzítő csavarokat.

3. Távolítsa el az állványt.

4. Rögzítse a rögzítő konzolt a monitor hátulján található rögzítő furatokhoz. Ezután a csavarokkal rögzítse a konzolt.
   Megjegyzés: A monitor falra szereléséhez olvassa el a fali tartókészletben található telepítési útmutatót.


Csatlakozások létesítése

1. Fejhallgató kábel
2. HDMI kábel
3. DisplayPort kábel
4. USB Type-C kábel

5. USB (A-Male - B-Male) kábel
6. USB kábel
7. Hálózati adapter és tápkábel

AZ ESZKÖZ HASZNÁLATA

A be-/kikapcsolás

Bekapcsolás

1. Csatlakoztassa a tápkábelt a hálózati adapterhez.
2. Csatlakoztassa a hálózati adaptert a monitor hátulján található DC IN csatlakozóhoz.
3. Csatlakoztassa a tápkábelt egy konnektorhoz.
4. Nyomja meg a Control (Vezérlés) gombot a monitor bekapcsolásához. A tápellátás LED fehér fénnyel világít, jelezve, hogy a monitor használatra kész.

Megjegyzés: Ha nincs jel, a monitor egy ideig a No Signal (Nincs jel) értesítést jeleníti meg. Ezután a monitor energiatakarékos üzemmódba kapcsol, és a tápellátás LED fehér fénnyel világít, és másodpercenként egyszer villogni kezd.

Kikapcsolás
Nyomja meg a Control (Vezérlés) gombot 2 másodpercig a monitor kikapcsolásához. Megjegyzés: Amikor a Main (Fő) menü megjelenik a képernyőn, a monitort is kikapcsolhatja a Control (Vezérlés) gomb lefelé mozgatásával .

Felhasználói kényelmi ajánlások

Az alábbiakban néhány tipp található a monitor kényelmes megtekintéséhez:

• A monitorok optimális megtekintési távolsága körülbelül 510 mm és 760 mm (20" és 30") között van.
• Általános irányelv, hogy a monitort úgy helyezze el, hogy a képernyő teteje kényelmes ülés közben a szemmagasságában vagy valamivel alatta legyen.
• Használjon megfelelő világítást az elvégzett munka típusához.
• Tartson rendszeres és gyakori szüneteket (legalább 10 percig) minden félórában.
• Ügyeljen arra, hogy rendszeresen nézzen el a monitor képernyőjéről, és a szünetek alatt legalább 20 másodpercig egy távoli tárgyra összpontosítson.
• A szemgyakorlatok segíthetnek csökkenteni a szem megerőltetését. Gyakran ismételje meg ezeket a gyakorlatokat:

1. nézzen fel és le
2. gördítse lassan a szemét
3. mozgassa a szemét átlósan.

A bemeneti forrás kiválasztása

1. Mozgassa a Control (Vezérlés) gombot jobbra () az Input (Bemenet) menübe való belépéshez.
2. Mozgassa a Control (Vezérlés) gombot fel/le () a kívánt bemeneti forrás kiválasztásához. Ezután nyomja meg a Control (Vezérlés) gombot a megerősítéshez.

MŰVELETEK

Gyorsmenü

Gyorsbillentyű
Alapértelmezés szerint a Control gombhoz van hozzárendelve egy konkrét funkció.
Megjegyzés: A beállított gyorsbillentyű funkció megváltoztatásához lásd a "Gyors váltás" részt.
A gyorsbillentyű funkció eléréséhez tegye a következőket:

• Mozgassa a Control gombot felfelé () a Black Equalizer menübe való belépéshez.
  Mozgassa a Control gombot fel/le () a beállítás módosításához, és nyomja meg a Control gombot a megerősítéshez.

• Mozgassa a Control gombot lefelé () a Picture Mode (Képmód) menübe való belépéshez.
  Mozgassa a Control gombot fel/le () a kívánt opció kiválasztásához, és nyomja meg a Control gombot a megerősítéshez.

• Mozgassa a Control gombot balra () a Volume (Hangerő) menübe való belépéshez. Mozgassa a Control gombot fel/le () a fejhallgató hangerejének beállításához, és nyomja meg a Control gombot a megerősítéshez.

• Mozgassa a Control gombot jobbra () az Input (Bemenet) menübe való belépéshez.
  Lásd a "Bemeneti forrás kiválasztása" részt.
  Megjegyzés: A menü bezárásához mozgassa a Control gombot balra ( ).

Funkciógomb útmutató

Nyomja meg a Control gombot a Main (Fő) menü megjelenítéséhez.

Ezután használja a Control gombot a kívánt funkció kiválasztásához és a kapcsolódó beállítások konfigurálásához.

KVM
Amikor a Main (Fő) menü megjelenik a képernyőn, mozgassa a Control gombot balra () a KVM menübe való belépéshez.

• KVM Switch (KVM kapcsoló): Váltson a bemeneti forrás között, amelyet a KVM Wizard (KVM varázsló) beállításaiban az USB-B vagy a Type-C csatlakozáshoz rendelt.
  Amikor több bemeneti jel csatlakozik az eszközhöz, egy üzenet jelenik meg a képernyőn, amint a rendszer USB Type-C bemeneti jelet észlel.
  Az USB Type-C bemeneti forrásra való váltáshoz egyszerűen nyomja meg a KVM gombot vagy a Control gombot.
  Ha azonban nincs bemeneti jel a jelenleg kiválasztott bemeneti forrásból, a rendszer visszatér az előzőleg csatlakoztatott bemeneti forráshoz.
  Megjegyzés: Ez az opció le lesz tiltva, ha a KVM gomb funkciója le van tiltva (KVM OFF (KVM ki)).

• KVM Wizard (KVM varázsló): Konfigurálja a KVM-hez kapcsolódó beállításokat.
  Állítsa be a bemeneti forrást, amelyet először az USB Type-B csatlakozáshoz, majd az USB Type-C csatlakozáshoz szeretne kötni.

  Megjegyzés: Ha az USB-B Display (USB-B kijelző) beállítást TYPE-C-re állítja, a TYPE-C Display (TYPE-C kijelző) menüpont automatikusan le lesz tiltva. Ekkor a KVM status (KVM állapot) a KVM Wizard (KVM varázsló) oldalon az alábbiak szerint jelenik meg.

• KVM ON/OFF (KVM be/ki): Engedélyezi/Letiltja a KVM gomb funkcióját.
  √ Válassza az ON (Be) lehetőséget a KVM gomb funkciójának engedélyezéséhez. Amint a rendszer USB Type-C bemeneti jelet észlel, egy üzenet jelenik meg a képernyőn.

  Nyomja meg a KVM gombot vagy a Control gombot az USB Type-C bemeneti forrásra való váltáshoz.
  Megjegyzés: Ha a KVM gomb funkciója engedélyezve van, a KVM ON (KVM be) felirat jelenik meg a bal oldali panelen.
  √ Válassza az OFF (Ki) lehetőséget a KVM gomb funkciójának letiltásához.
  Megjegyzés: Ha a KVM gomb funkciója le van tiltva, a KVM OFF (KVM ki) felirat jelenik meg a bal oldali panelen.
• KVM Reset (KVM visszaállítás): Visszaállítja a KVM alapértelmezett beállításait.
  √ A HDMI 1 bemeneti forrás az USB Type-B csatlakozáshoz van kötve.
  √ Az USB Type-C bemeneti forrás az USB Type-C csatlakozáshoz van kötve.
  √ A KVM ON/OFF (KVM be/ki) funkció ON (Be) értékre van állítva.

Game Assist (Játéksegéd)
Amikor a Main (Fő) menü megjelenik a képernyőn, mozgassa a Control gombot jobbra () a Game Assist (Játéksegéd) menübe való belépéshez.

• Game Info (Játék információ): Konfigurálja az FPS (First Person Shooting) játékhoz kapcsolódó beállításokat.
  √ Válassza a Gaming Timer (Játékidőzítő) lehetőséget a visszaszámláló időzítő mód kiválasztásához. A funkció letiltásához állítsa a beállítást OFF (Ki) értékre.
  √ Válassza a Gaming Counter (Játékszámláló) vagy a Refresh Rate (Frissítési frekvencia) lehetőséget a játékszámláló vagy a valós idejű frissítési frekvencia beállításának engedélyezéséhez/letiltásához.
  √ Válassza az Info Location (Információ helye) lehetőséget a képernyőn megjelenítendő információ helyének megadásához.

• Crosshair (Célkereszt): Válassza ki a kívánt célkereszt típust, hogy megfeleljen a játék környezetének. Ez sokkal könnyebbé teszi a célzást.
• Dashboard (Műszerfal): Konfigurálja a műszerfal beállításait.

  √ ON (Be): Engedélyezi a funkciót. Ezután válassza ki a képernyőn megjelenítendő kívánt opció(ka)t.
  √ OFF (Ki): Letiltja a funkciót.
  √ Dashboard Location (Műszerfal helye): Adja meg a képernyőn megjelenítendő műszerfal információ helyét. A műszerfal konfigurációjának befejezése után az USB-porton keresztül továbbítja a rendszeradatokat a SOC-ba, és megjeleníti a kiválasztott funkció(k) értékét a képernyőn.
  Megjegyzés: Győződjön meg arról, hogy az USB-kábel megfelelően van csatlakoztatva a monitor USB upstream portjához és a számítógép USB portjához.

• Display Alignment (Kijelző igazítás): Ha a funkció engedélyezve van, a képernyő négy oldalán igazítási vonalakat jelenít meg, praktikus eszközt biztosítva több monitor tökéletes összehangolásához.

Eszközbeállítások konfigurálása

Amikor a Main (Fő) menü megjelenik a képernyőn, mozgassa a Control (Vezérlés) gombot felfelé () a Settings (Beállítások) menübe való belépéshez.
Megjegyzés: Használja a Control (Vezérlés) gombot a menüben való navigáláshoz és a beállítások elvégzéséhez.

Gaming (Játék)
Konfigurálja a játékhoz kapcsolódó beállításokat.

Picture (Kép)
Konfigurálja a képhez kapcsolódó beállításokat.

Válassza ki az egyik előre beállított kép üzemmódot.

• Standard (Szabványos): Dokumentumok szerkesztéséhez vagy weboldalak böngészéséhez.
• FPS: FPS (First Person Shooting) játékokhoz.
• RTS/RPG: RTS (Real-Time Strategy) vagy RPG (Role-Playing Game) játékokhoz.
• Movie (Mozi): Filmnézéshez.
• Reader (Olvasó): Dokumentumok megtekintéséhez.
• sRGB: Fényképek és grafikák megtekintéséhez a számítógépen.
• Custom 1 (Egyéni 1): Testreszabott kép üzemmód beállítások.
• Custom 2 (Egyéni 2): Testreszabott kép üzemmód beállítások.
• Custom 3 (Egyéni 3): Testreszabott kép üzemmód beállítások.

Ezután konfigurálhatja a következő képbeállításokat.

Display (Kijelző)
Konfigurálja a kijelző képernyőjéhez kapcsolódó beállításokat.

PIP/PBP
Konfigurálja a multi-picture (többképernyős) beállításokat.

Megjegyzés: A PIP/PBP nem kompatibilis a HDR és az AMD FreeSync Premium funkciókkal.

System (Rendszer)
Konfigurálja a rendszerhez kapcsolódó beállításokat.

Item (Elem)	Description (Leírás)
Audio	Konfigurálja a hangbeállításokat. Volume (Hangerő): Állítsa be a hangerőszintet. Mute (Némítás): Engedélyezze/Tiltsa le a némítás funkciót.
OSD Settings	Konfigurálja a képernyőn megjelenő (OSD) menühöz kapcsolódó beállításokat. Display Time (Megjelenítési idő): Állítsa be, hogy mennyi ideig maradjon az OSD menü a képernyőn. OSD Transparency (OSD átlátszóság): Állítsa be az OSD menü átlátszóságát. OSD Lock (OSD zárolás): Ha ez a funkció engedélyezve van, az OSD beállítás nem engedélyezett. Megjegyzés: Az OSD zárolás funkció letiltásához nyomja meg a Control (Vezérlés) gombot. Amikor az üzenet megjelenik a képernyőn, válassza a Yes (Igen) lehetőséget a megerősítéshez.
Quick Switch	Rendelje hozzá a gyorsbillentyűk funkcióját. Elérhető opciók: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume (Hangerő), Input (Bemenet), Contrast (Kontraszt), Brightness (Fényerő) és Picture Mode (Kép üzemmód). A gyorsbillentyűk alapértelmezett beállítása az alábbi: Fel : Black Equalizer Le : Picture Mode (Kép üzemmód) Jobbra : Input (Bemenet) Balra : Volume (Hangerő)
Other Settings	Resolution Notice (Felbontás értesítés): Ha ez a funkció engedélyezve van, az ajánlott felbontás üzenet megjelenik a képernyőn, amikor a monitor másik bemeneti forrásra vált. Input Auto Switch (Bemenet automatikus váltása): Ha ez a funkció engedélyezve van, automatikusan átvált egy elérhető bemeneti forrásra. Auto Power OFF (Automatikus kikapcsolás): Ha ez a funkció engedélyezve van, a monitor automatikusan kikapcsol egy bizonyos idő elteltével. DisplayPort Ver.: Állítsa be a DisplayPort verziót 1.1-re vagy 1.2+HDR-re. Megjegyzés: A HDR effektus engedélyezéséhez a DP porton be kell állítania a DP1.2-t, és engedélyeznie kell a 10 bites színkimenetet a grafikus kártyán. Győződjön meg arról, hogy ezt az opciót a grafikus kártya által támogatott DisplayPort verzió alapján konfigurálja.

Language (Nyelv)
Válasszon egy elérhető nyelvet az OSD menühöz.

Save Settings (Beállítások mentése)
Állítsa be a személyre szabott OSD konfigurációkat a Setting1 (Beállítás1), Setting2 (Beállítás2) vagy Setting3 (Beállítás3) számára.

Reset All (Összes visszaállítása)
Állítsa vissza a monitort a gyári alapértelmezett beállításokra.

Műszaki adatok

Megjegyzés: A műszaki adatok előzetes értesítés nélkül változhatnak.

Támogatott időzítési lista

Időzítési lista	HDMI 2.0	Display Port 1.2 / USB Type-C
640x480@60Hz
640x480@75Hz
720x480@60Hz
800x600@60Hz
800x600@75Hz
1024x768@60Hz
1024x768@75Hz
1280x720@60Hz
1280x720@120Hz
1920x1080@60Hz
1920x1080@120Hz
1920x1080@144Hz
2560x1440@60Hz
2560x1440@120Hz
2560x1440@144Hz
2560x1440@165Hz
2560x1440@170Hz

Hibaelhárítás

Megjegyzés: Ha a probléma továbbra is fennáll, forduljon ügyfélszolgálatunkhoz további segítségért.

Alapvető karbantartás

Ha a képernyő piszkos lesz, tegye a következőket a képernyő tisztításához:

• Törölje le a képernyőt puha, szöszmentes ruhával, hogy eltávolítsa a maradék port.
• Permetezzen vagy vigyen fel tisztítófolyadékot egy puha ruhára. Ezután óvatosan törölje le a képernyőt a nedves ruhával.

Megjegyzés:

• Győződjön meg arról, hogy a ruha nedves, de nem vizes.
• Törlés közben kerülje a túlzott nyomás gyakorlását a képernyőre.
• A savas vagy súroló hatású tisztítószerek károsíthatják a képernyőt.

Megjegyzések az USB-töltéshez

A következő eszközök nem kompatibilisek a CDP mód BC 1.2-es verziójával. Ha a Hub egy számítógéphez van csatlakoztatva, ezek az eszközök nem tölthetők az USB-kábel segítségével.

BIZTONSÁGI INFORMÁCIÓK

Biztonsági óvintézkedések
A monitor használata előtt olvassa el a következő Biztonsági óvintézkedéseket.

• Csak a monitorhoz mellékelt vagy a gyártó által ajánlott tartozékokat használja.
• Tartsa a termék műanyag csomagolótasakját olyan helyen, ahol gyermekek nem érhetik el.
• Mielőtt a monitort a hálózati aljzathoz csatlakoztatná, győződjön meg arról, hogy a tápkábel feszültségértéke kompatibilis azzal az országban érvényes tápellátási előírásokkal, ahol tartózkodik.
• A tápkábel csatlakozóját megfelelően bekötött és földelt hálózati aljzathoz kell csatlakoztatni.
• Ne érintse meg a csatlakozót nedves kézzel, mert könnyen áramütést okozhat.
• Helyezze a monitort stabil és jól szellőző helyre.
• Ne helyezze a monitort hőforrások, például elektromos radiátorok vagy közvetlen napfény közelébe.
• A monitoron lévő lyukak vagy nyílások a szellőzést szolgálják. Ne takarja le vagy zárja el a szellőzőnyílásokat semmilyen tárggyal.
• Ne használja a monitort víz, italok vagy bármilyen folyadék közelében. Ennek elmulasztása áramütést vagy a monitor károsodását okozhatja.
• Tisztítás előtt feltétlenül húzza ki a monitort a hálózati aljzatból.
• Mivel a képernyő felülete könnyen karcolódik, kerülje a felület érintését kemény vagy éles tárgyakkal.
• A képernyő törléséhez használjon puha, szöszmentes ruhát papír zsebkendő helyett. Szükség esetén használhat üvegtisztítót a monitor tisztításához. Soha ne permetezze a tisztítószert közvetlenül a képernyőre.
• Húzza ki a tápkábelt, ha a monitort hosszabb ideig nem használja.
• Ne kísérelje meg saját maga szétszerelni vagy megjavítani a monitort.

GIGABYTE szerviz információk
További szerviz információkért látogasson el a GIGABYTE hivatalos weboldalára: https://www.gigabyte.com/

Szerzői jog
© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Minden jog fenntartva.
A jelen kézikönyvben említett védjegyek jogilag bejegyzettek a megfelelő tulajdonosaik számára.
