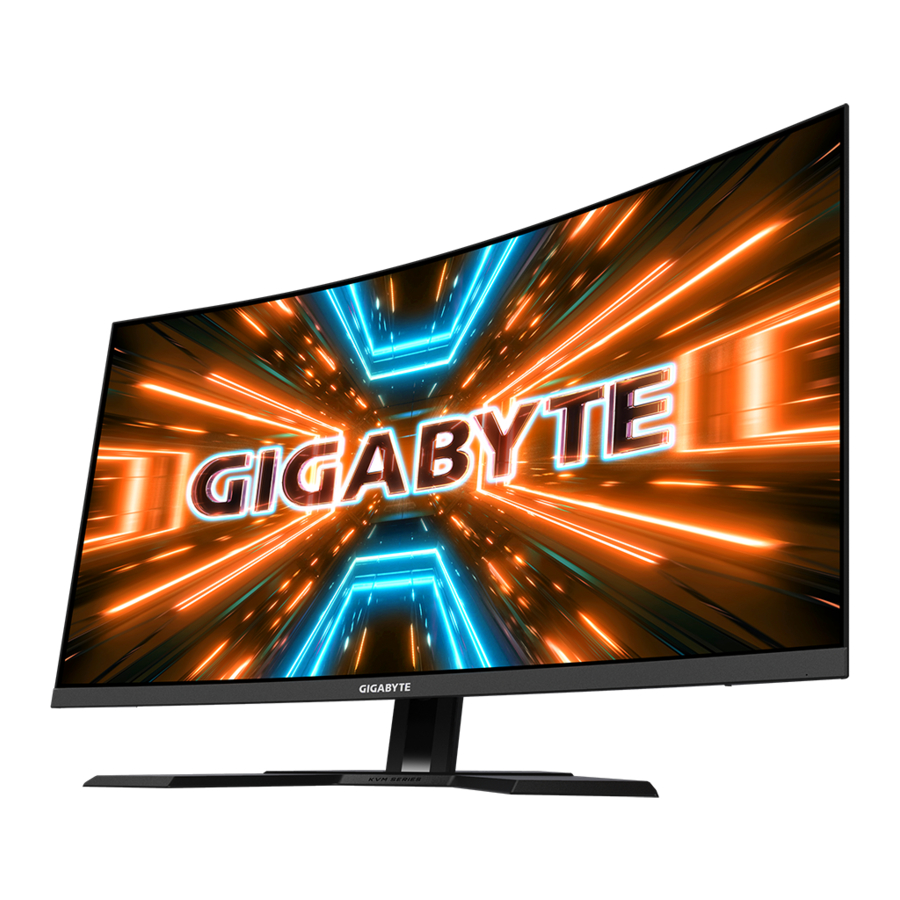

GIGABYTE M32UC - Manuel du moniteur de jeu

INTRODUCTION

Déballage

1. Ouvrez le couvercle supérieur de la boîte d'emballage.

2. Retirez les articles de la mousse de PSE supérieure.

3. Retirez la mousse de PSE supérieure. Vous pouvez ensuite retirer le moniteur de la mousse de PSE inférieure.


Contenu de l'emballage

Les éléments suivants sont fournis avec votre boîte d'emballage. Si l'un d'eux manque, veuillez contacter votre revendeur local.

Remarque : Veuillez conserver la boîte et les matériaux d'emballage pour le transport futur du moniteur.

Présentation du produit

Vue avant

1. Voyant d'alimentation

Vue arrière

1. Bouton de contrôle
2. Bouton KVM
3. Verrou Kensington
4. Prise casque
5. Ports HDMI (x2)
6. DisplayPort
7. Port USB Type-C
8. Port USB en amont
9. Ports USB 3.2 (x3)
10. Prise DC IN

Remarque :

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.

MISE EN ROUTE

Installation de la base du moniteur

1. Placez le moniteur sur la mousse de PSE inférieure, l'écran vers le bas.
2. Alignez et faites glisser les crochets supérieurs du support dans les fentes de montage situées à l'arrière du moniteur. Poussez le loquet de verrouillage vers l'avant, puis relâchez-le pour fixer les crochets inférieurs du support dans les fentes de montage situées à l'arrière du moniteur.

3. Alignez la base du moniteur avec l'entretoise située sous le support. Fixez ensuite la base sur le support.

4. Soulevez la bague de vis et tournez-la dans le sens des aiguilles d'une montre pour fixer la base du moniteur en place.

5. Soulevez le moniteur en position verticale et placez-le sur une table.

Réglage de l'angle de vision

Remarque : Maintenez la base du moniteur afin que l'écran ne bascule pas lorsque vous effectuez le réglage.

Réglage de l'angle d'inclinaison

Inclinez l'écran vers l'avant ou vers l'arrière jusqu'à l'angle de vision souhaité (-5˚ à 20˚).

Réglage de la hauteur de l'écran

Abaissez ou relevez l'écran à la hauteur souhaitée (0 à 100 mm).

Installation d'un support mural (facultatif)

Utilisez uniquement un kit de montage mural compatible VESA 100 x 100 mm.

1. Placez le moniteur sur la mousse de PSE inférieure, l'écran vers le bas.
2. Tout en poussant le loquet de verrouillage vers l'avant, faites glisser le support vers l'arrière pour libérer les crochets supérieurs des fentes de montage situées à l'arrière du moniteur. Retirez ensuite le support.

3. Fixez le support de montage aux trous de montage situés à l'arrière du moniteur. Utilisez ensuite les vis pour fixer le support en place.


Remarque : Pour monter le moniteur sur le mur, reportez-vous au guide d'installation inclus dans le kit de support mural. Taille de vis de montage VESA : M4 x 15 mm minimum.

Réalisation des connexions

1. Câble casque
2. Câble HDMI
3. Câble DisplayPort
4. Câble USB Type-C
5. Câble USB (mâle A vers mâle B)
6. Câble USB
7. Adaptateur secteur et câble d'alimentation

UTILISATION DE L'APPAREIL

Mise sous/hors tension

Mise sous tension

1. Connectez le câble d'alimentation à l'adaptateur secteur.
2. Connectez l'adaptateur secteur à la prise DC IN située à l'arrière du moniteur.
3. Connectez le câble d'alimentation à une prise de courant.
4. Appuyez sur le bouton Control (Contrôle) pour allumer le moniteur. Le voyant d'alimentation s'allumera en blanc, indiquant que le moniteur est prêt à l'emploi.


Remarque : S'il n'y a pas de signal, le moniteur affichera la notification "No Signal" (Pas de signal) pendant un certain temps. Ensuite, le moniteur passera en mode d'économie d'énergie et le voyant d'alimentation s'allumera en blanc et commencera à clignoter avec une période d'une seconde.

Mise hors tension

Appuyez sur le bouton Control (Contrôle) pendant 2 secondes pour éteindre le moniteur. Remarque : Lorsque le menu Main (Principal) apparaît à l'écran, vous pouvez également éteindre le moniteur en déplaçant le bouton Control (Contrôle) vers le bas ( ).

Recommandations pour le confort de l'utilisateur

Le moniteur est doté de la technologie Flicker-Free (sans scintillement) qui élimine le scintillement visible du moniteur et empêche les utilisateurs de souffrir de fatigue oculaire. Voici quelques conseils pour une visualisation confortable de votre moniteur :

• Les distances de vision optimales pour les moniteurs varient d'environ 510 mm à 760 mm (20 à 30 pouces).
• Une ligne directrice générale est de positionner le moniteur de manière à ce que le haut de l'écran soit à la hauteur de vos yeux ou légèrement en dessous lorsque vous êtes confortablement assis.
• Utilisez un éclairage adéquat pour le type de travail que vous effectuez.
• Prenez des pauses régulières et fréquentes (au moins 10 minutes) toutes les 30 minutes.
• Assurez-vous de détourner périodiquement le regard de votre écran de moniteur et de vous concentrer sur un objet éloigné pendant au moins 20 secondes pendant les pauses.
• Les exercices oculaires peuvent aider à réduire la fatigue oculaire. Répétez ces exercices fréquemment :

1. regardez en haut et en bas
2. roulez lentement vos yeux
3. déplacez vos yeux en diagonale.

Sélection de la source d'entrée

1. Déplacez le bouton Control (Contrôle) vers la droite () pour accéder au menu Input (Entrée).
2. Déplacez le bouton Control (Contrôle) vers le haut/bas () pour sélectionner la source d'entrée souhaitée. Appuyez ensuite sur le bouton Control (Contrôle) pour confirmer.


OPÉRATIONS

Menu rapide

Touche d'accès rapide

Par défaut, le bouton Control a été assigné à la fonction spécifique.
Remarque : Pour modifier la fonction de la touche d'accès rapide prédéfinie, reportez-vous à la section "Quick Switch" (Changement rapide).

Pour accéder à la fonction de la touche d'accès rapide, procédez comme suit :

• Déplacez le bouton Control vers le haut () pour accéder au menu Black Equalizer (Égaliseur de noir).
  Déplacez le bouton Control vers le haut/bas () pour ajuster le réglage et appuyez sur le bouton Control pour confirmer.

• Déplacez le bouton Control vers le bas () pour accéder au menu Picture Mode (Mode Image).
  Déplacez le bouton Control vers le haut/bas () pour sélectionner l'option souhaitée et appuyez sur le bouton Control pour confirmer.

• Déplacez le bouton Control vers la gauche ( Déplacez le bouton Control vers le haut/bas () pour ajuster le niveau du volume du casque et appuyez sur le bouton Control pour confirmer.

• Déplacez le bouton Control vers la droite () pour accéder au menu Input (Entrée). Reportez-vous à la section "Selecting the Input Source" (Sélection de la source d'entrée).

Remarque : Pour fermer le menu, déplacez le bouton Control vers la gauche ().

Guide des touches de fonction

Appuyez sur le bouton Control pour afficher le menu Main (Principal).

Utilisez ensuite le bouton Control pour sélectionner la fonction souhaitée et configurer les réglages associés.

KVM

Lorsque le menu Main (Principal) apparaît à l'écran, déplacez le bouton Control vers la gauche () pour accéder au menu KVM (KVM).

• KVM Switch (Commutateur KVM) : Permet de basculer la source d'entrée qui a été assignée à la connexion USB-B ou Type-C dans les réglages de l'KVM Wizard (Assistant KVM).
  Lorsque plusieurs signaux d'entrée sont connectés à l'appareil, une boîte de message apparaîtra à l'écran dès que le système détectera un signal d'entrée USB Type-C.


Pour basculer vers la source d'entrée USB Type-C, appuyez simplement sur le bouton KVM ou sur le bouton Control.
Cependant, lorsqu'aucun signal d'entrée n'est détecté depuis la source d'entrée actuellement sélectionnée, le système reviendra à la source d'entrée précédemment connectée.
Remarque : Cette option sera désactivée si la fonction du bouton KVM est désactivée (KVM OFF (KVM DÉSACTIVÉ)).

• KVM Wizard (Assistant KVM) : Configure les réglages liés au KVM.
  Définissez d'abord la source d'entrée à lier à la connexion USB Type-B, puis à la connexion USB Type-C.


Remarque : Si vous réglez l'option USB-B Display (Affichage USB-B) sur TYPE-C (TYPE-C), l'option de menu TYPE-C Display (Affichage TYPE-C) sera automatiquement désactivée. Vous verrez alors le KVM status (Statut KVM) dans la page KVM Wizard (Assistant KVM) comme ci-dessous.

• KVM ON/OFF (KVM ACTIVER/DÉSACTIVER) : Active/Désactive la fonction du bouton KVM (KVM).
  • Sélectionnez ON (ACTIVÉ) pour activer la fonction du bouton KVM (KVM). Dès que le système détecte un signal d'entrée USB Type-C, une boîte de message apparaît à l'écran.

    Appuyez sur le bouton KVM ou sur le bouton Control pour basculer vers la source d'entrée USB Type-C.
    Remarque : Lorsque la fonction du bouton KVM (KVM) est activée, KVM ON (KVM ACTIVÉ) s'affiche sur le panneau gauche.
• Sélectionnez OFF (DÉSACTIVÉ) pour désactiver la fonction du bouton KVM (KVM).
  Remarque : Lorsque la fonction du bouton KVM (KVM) est désactivée, KVM OFF (KVM DÉSACTIVÉ) s'affiche sur le panneau gauche.
• KVM Reset (Réinitialisation KVM) : Restaure les réglages par défaut du KVM.
  • La source d'entrée HDMI 1 est liée à la connexion USB Type-B.
  • La source d'entrée USB Type-C est liée à la connexion USB Type-C.
  • La fonction KVM ON/OFF (KVM ACTIVER/DÉSACTIVER) est réglée sur ON (ACTIVÉ).

Assistance de jeu

Lorsque le menu Main (Principal) apparaît à l'écran, déplacez le bouton Control vers la droite () pour accéder au menu Game Assist (Assistance de jeu).

• GAME INFO (INFOS DE JEU) : Configure les réglages liés aux jeux FPS (First Person Shooting) (Jeu de tir à la première personne).
  • Sélectionnez Gaming Timer (Minuteur de jeu) pour choisir le mode de compte à rebours. Pour désactiver cette fonction, réglez l'option sur OFF (DÉSACTIVÉ).
  • Sélectionnez Gaming Counter (Compteur de jeu) ou Refresh Rate (Taux de rafraîchissement) pour activer/désactiver le compteur de jeu ou le réglage du taux de rafraîchissement en temps réel.
  • Sélectionnez Info Location (Emplacement des infos) pour spécifier l'emplacement des informations à afficher à l'écran.

• Crosshair (Réticule) : Sélectionnez le type de réticule souhaité pour l'adapter à votre environnement de jeu. Cela facilite grandement la visée.
• Dashboard (Tableau de bord) : Configure les réglages du tableau de bord.

  • ON (ACTIVÉ) : Active la fonction. Sélectionnez ensuite la ou les options souhaitées à afficher à l'écran.
  • OFF (DÉSACTIVÉ) : Désactive la fonction.
  • Dashboard Location (Emplacement du tableau de bord) : Spécifie l'emplacement des informations du Dashboard (Tableau de bord) à afficher à l'écran. Une fois la configuration du Tableau de bord terminée, les données système seront transférées au SOC via le port USB et la valeur des fonctions sélectionnées sera affichée à l'écran.


Remarque : Assurez-vous que le câble USB est correctement connecté au port USB en amont du moniteur et au port USB de votre ordinateur.

• Display Alignment (Alignement de l'affichage) : Lorsque la fonction est activée, elle affiche les lignes d'alignement sur les quatre côtés de l'écran, offrant un outil pratique pour aligner parfaitement plusieurs moniteurs.

Configurer les réglages de l'appareil

Lorsque le menu Main (Principal) apparaît à l'écran, déplacez le bouton Control (Contrôle) vers le haut () pour accéder au menu Settings (Réglages).
Remarque : Utilisez le bouton Control (Contrôle) pour naviguer dans le menu et effectuer des ajustements.

Jeu

Configure les réglages liés au jeu.

Élément	Description
Aim Stabilizer sync	Lorsque cette fonction est activée, elle réduit le flou de mouvement dans les jeux rapides. Remarque : Cette fonction n'est pas disponible dans les conditions suivantes : lorsque le réglage de la fréquence est inférieur à 100 Hz. lorsque la source actuelle est HDR.
Black Equalizer	Ajuste la luminosité des zones noires.
Super Resolution	Améliore la netteté des images basse résolution.
Display Mode Sélectionnez le rapport d'aspect de l'écran.	Full (Plein écran) : Met à l'échelle l'image d'entrée pour remplir l'écran. Idéal pour les images au format 16:9. Aspect (Aspect) : Affiche l'image d'entrée sans distorsion géométrique, en remplissant autant de l'écran que possible. 1:1 : Affiche l'image d'entrée dans sa résolution native sans mise à l'échelle. 22"W(16:10) : Affiche l'image d'entrée comme sur un moniteur de 22"W au rapport d'aspect 16:10. 23"W(16:9) : Affiche l'image d'entrée comme sur un moniteur de 23"W au rapport d'aspect 16:9. 23.6"W(16:9) : Affiche l'image d'entrée comme sur un moniteur de 23.6"W au rapport d'aspect 16:9. 24"W(16:9) : Affiche l'image d'entrée comme sur un moniteur de 24"W au rapport d'aspect 16:9. 27"W(16:9) : Affiche l'image d'entrée comme sur un moniteur de 27"W au rapport d'aspect 16:9. Remarque : Les options 1:1, 22"W(16:10), 23"W(16:9), 23.6W"(16:9) et 24"W(16:9) seront désactivées lorsque la fonction FreeSync Premium est activée.
Overdrive	Améliore le temps de réponse du moniteur LCD.
AMD FreeSync Premium Pro	Lorsque cette fonction est activée, elle élimine le décalage de l'écran et le déchirement de l'image pendant les jeux. Remarque : Si vous activez la fonction FreeSync pendant un jeu, l'écran peut scintiller selon le type de carte graphique, les réglages des options du jeu ou la vidéo en cours de lecture. Essayez les actions suivantes : diminuez les valeurs des réglages du jeu, changez le mode FreeSync actuel en Off (Désactivé), ou visitez le site Web d'AMD pour vérifier la version de votre pilote graphique et le mettre à jour avec la dernière version.


Configure les réglages liés à l'image.

Sélectionnez l'un des modes d'image prédéfinis.

• Standard (Standard) : Pour éditer des documents ou naviguer sur des sites web.
• FPS (Jeu de tir à la première personne) : Pour jouer à des jeux FPS (First Person Shooting).
• RTS/RPG (Jeu de stratégie en temps réel/Jeu de rôle) : Pour jouer à des jeux RTS (Real-Time Strategy) ou RPG (Role-Playing Game).
• Movie (Film) : Pour regarder des films.
• Reader (Lecture) : Pour visualiser des documents.
• sRGB : Pour visualiser des photos et des graphiques sur l'ordinateur.
• Green (Économie d'énergie) : Pour économiser la consommation d'énergie du moniteur.
• Custom 1 (Personnalisé 1) : Réglages du mode d'image personnalisés.
• Custom 2 (Personnalisé 2) : Réglages du mode d'image personnalisés.
• Custom 3 (Personnalisé 3) : Réglages du mode d'image personnalisés.

Vous pouvez ensuite configurer les réglages d'image suivants.

Élément	Description
Brightness	Règle la luminosité de l'image.
Contrast	Règle le contraste de l'image.
6 axis Color	Règle la teinte et la saturation du rouge, du vert et du bleu.
Color Vibrance	Règle l'intensité des couleurs plus atténuées.
Sharpness	Règle la netteté de l'image.
Gamma	Règle le niveau moyen de luminance.
Color Temperature	Sélectionne la température de couleur. Remarque : Sélectionnez User Define (Définir par l'utilisateur) pour personnaliser la température de couleur en ajustant le niveau de rouge (R), de vert (V) ou de bleu (B) selon votre préférence.
Low Blue Light	Réduit la quantité de lumière bleue émise par l'écran. Niveau 0 : Aucun changement. Niveau 1~10 : Plus le niveau est élevé, plus la lumière bleue sera réduite. Remarque : Le niveau 10 est un réglage optimisé. Il est conforme à la certification TUV Low Blue Light.
DCR	Règle le niveau de noir de l'image pour obtenir un contraste optimal.
Reset Picture	Réinitialise tous les réglages d'image aux réglages par défaut.

Affichage

Configure les réglages liés à l'écran d'affichage.

Élément	Description
Input	Sélectionne la source d'entrée.
Over Clock	Permet au moniteur d'appliquer un taux de rafraîchissement plus élevé.
RGB Range	Sélectionnez un réglage de plage RGB approprié ou laissez le moniteur le détecter automatiquement. Remarque : Cette option est uniquement disponible pour l'entrée HDMI.
Overscan	Lorsque cette fonction est activée, elle agrandit légèrement l'image d'entrée pour masquer les bords extérieurs de l'image.
Apply Picture Model	Lorsque cette fonction est sélectionnée, si vous modifiez l'un des réglages liés aux options d'image telles que Luminosité, Contraste, etc., ceux-ci peuvent être appliqués à toutes les sources d'entrée ou à une source spécifique.

PIP/PBP

Configure les réglages liés à l'affichage multi-images.

Élément	Description
OFF	Désactive la fonction PIP/PBP.
PIP	Divise l'écran en 2 parties (fenêtre principale et fenêtre incrustée). Source : Modifie la source d'entrée pour la fenêtre incrustée. PIP Size (Taille PIP) : Ajuste la taille de la fenêtre incrustée. Location (Emplacement) : Déplace la position de la fenêtre incrustée. Display Switch (Commutateur d'affichage) : Intervertit les deux fenêtres. Audio Switch (Commutateur audio) : Sélectionne la source audio à partir de laquelle vous souhaitez entendre le son.
PBP	Affiche un écran divisé 1x1 (fenêtres gauche et droite). Source : Modifie la source d'entrée pour la fenêtre de droite. PBP Mode (Mode PBP) : Ajuste le rapport d'aspect de la fenêtre. Display Switch (Commutateur d'affichage) : Intervertit les deux fenêtres. Audio Switch (Commutateur audio) : Sélectionne la source audio à partir de laquelle vous souhaitez entendre le son.

Remarque : PIP/PBP n'est pas compatible avec les fonctions HDR et FreeSync Premium Pro.

Système

Configure les réglages liés au système.

Élément	Description
Audio	Configure les réglages audio. Volume : Règle le niveau du volume. Mute (Muet) : Active/Désactive la fonction Muet.
OSD Settings	Configure les réglages liés au menu d'affichage à l'écran (OSD). Display Time (Temps d'affichage) : Définit la durée pendant laquelle le menu OSD reste à l'écran. OSD Transparency (Transparence OSD) : Règle la transparence du menu OSD. OSD Lock (Verrouillage OSD) : Lorsque cette fonction est activée, aucun réglage OSD n'est autorisé. Remarque : Pour désactiver la fonction de verrouillage OSD, appuyez sur la touche Control (Contrôle). Lorsque le message apparaît à l'écran, sélectionnez Yes (Oui) pour confirmer. OSD Size (Taille OSD) : Définit la taille de l'écran à agrandir.
Quick Switch	Attribue la fonction des touches d'accès rapide. Options disponibles : Aim Stabilizer sync, Black Equalizer, Volume (Volume), Input (Entrée), Contrast (Contraste), Brightness (Luminosité), Picture Mode (Mode Image) et KVM Switch. Le réglage par défaut des touches d'accès rapide est le suivant : Up (Haut) () : Black Equalizer Down (Bas) () : Picture Mode (Mode Image) Right (Droite) () : Input (Entrée) Left (Gauche) () : Volume (Volume)
Other Settings	Resolution Notice (Avis de résolution) : Lorsque cette fonction est activée, le message de résolution recommandée apparaît à l'écran lorsque le moniteur bascule vers une autre source d'entrée. Input Auto Switch (Commutateur d'entrée automatique) : Lorsque cette fonction est activée, elle bascule automatiquement vers une source d'entrée disponible. Auto Power OFF (Mise hors tension automatique) : Lorsque cette fonction est activée, le moniteur s'éteint automatiquement après un certain laps de temps. LED Indicator (Indicateur LED) : Par défaut, l'indicateur LED est réglé sur Always ON (Toujours ACTIF). LED Indicator Always OFF (Indicateur LED Toujours DÉSACTIVÉ) : Éteint la LED d'alimentation. LED Indicator Always ON (Indicateur LED Toujours ACTIF) : La LED d'alimentation s'allume en blanc pendant le fonctionnement et clignote à intervalles d'une seconde en mode veille. LED Indicator Standby ON (Indicateur LED Veille ACTIVÉE) : La LED d'alimentation s'éteint pendant le fonctionnement et clignote à intervalles d'une seconde en mode veille. Lorsque l'alimentation est coupée, la LED d'alimentation restera éteinte. Type-C Compatibility (Compatibilité Type-C) : Activez cette option pour améliorer la compatibilité des appareils mobiles. HDMI-CEC : Lorsque cette fonction est activée, un appareil CEC (prenant en charge Sony, Microsoft XBOX et Nintendo) peut allumer le moniteur lorsqu'il est réactivé et éteindre l'affichage lorsqu'il passe en mode Veille ou Arrêt. HDMI Version (Version HDMI) : Sélectionne la version HDMI. USB(A/C) Charge (Charge USB(A/C)) : Sélectionne les spécifications de tension et de courant de charge rapide USB Type-C en mode veille. Auto (par défaut) : 5V/3A, 9V/3A, 12V/3A, 15V/3A (en mode veille) Off (Désactivé)
USB 3.2 Support	Prend en charge l'USB 3.2 lorsque cette option est activée.

Langue

Sélectionnez une langue disponible pour le menu OSD.

Enregistrer les réglages

Définissez les configurations OSD personnalisées pour Setting1 (Réglage 1), Setting2 (Réglage 2) ou Setting3 (Réglage 3).

Élément	Description
Save	Enregistre les réglages personnalisés.
Load	Charge les réglages enregistrés.

Reset All (Réinitialiser tout)
Restaure le moniteur à ses réglages d'usine par défaut.

Spécifications

Élément	Spécifications
Taille de la dalle	31.5-inch
Format d'image	16:9
Résolution	UHD (3840 x 2160)
Durée de vie des LED	30,000 hours
Pas de pixel	0.18159 (H) x 0.18159 (V)
Luminosité	350nits (typ.)
Rapport de contraste	3000:1
Profondeur de couleur	16.7M
Zone d'affichage active	697.306 (H) x 392.234 (V)
Angle de vision	178°(H) / 178°(V)
Bornes d'entrée/sortie	2x HDMI 2.1 1x DP 1.4 1x Casque 1x USB amont 3x USB3.2 (aval 5V/0.9A) 1x USB Type-C (5V/3A, 9V/2A, 12V/1.5A, 15V/1A)
Alimentation	AC 100~240V at 50/60Hz
Modèle d'adaptateur secteur	Asian Power Devices Inc. DA-150E19
Consommation électrique	Marche: 47W Veille: 0.5W Arrêt: 0.3W Remarque: La condition de test est conforme aux normes CEC.
Dimensions (L x H x P)	710.5 (W) x 555 (H) x 183.9 (D) mm (avec support)
Poids	7.8 kgs (Net, avec support) 5.5 kgs (Net, sans support)
Plage de température (fonctionnement)	0°C to 40°C

Remarque: Les spécifications sont sujettes à modification sans préavis.

Liste des temporisations prises en charge

Liste des temporisations	Normal, PIP
	HDMI 1	HDMI 2	DP	Type C
720x400 / 70Hz	V	V	V	V
720x400 / 88Hz	V	V	V	V
640x480 / 60Hz	V	V	V	V
640x480 / 67Hz	V	V	V	V
640x480 / 72Hz	V	V	V	V
640x480 / 75Hz	V	V	V	V
800x600 / 56Hz	V	V	V	V
800x600 / 60Hz	V	V	V	V
800x600 / 72Hz	V	V	V	V
800xX600 / 75Hz	V	V	V	V
832x624 / 75Hz	V	V	V	V
1024x768 / 87Hz	V	V	V	V
1024x768 / 60Hz	V	V	V	V
1024x768 / 70Hz	V	V	V	V
1024x768 / 75Hz	V	V	V	V
1280x1024 / 75Hz	V	V	V	V
1152x870 / 75Hz	V	V	V	V
1152x864 / 75Hz	V	V	V	V
1280x720 / 60Hz	V	V	V	V
1280x800 / 60Hz	V	V	V	V
1280x960 / 60Hz	V	V	V	V
1280x1024 / 60Hz	V	V	V	V
1440x900 / 60Hz	V	V	V	V
1600x900 / 60Hz	V	V	V	V
1680x1050 / 60Hz	V	V	V	V
1024x768 / 120Hz	X	X	X	X
1280x1024 / 120Hz	X	X	X	X
1440x900 / 120Hz	X	X	X	X
1680x1050 / 120Hz	X	X	X	X
720x480 / 60Hz	V	V	V	V
720x480 / 120Hz	X	X	X	X
1280x720 / 50Hz	X	X	X	X
1280x720 / 60Hz	V	V	V	V
1280x720 / 100Hz	X	X	X	X
1280x720 / 120Hz	X	X	X	X
1440x480 / 60Hz	X	X	X	X
1920x1080 / 24Hz	V	V	X	X
1920x1080 / 50Hz	V	V	V	V
1920x1080 / 60Hz	V	V	V	V
1920x1080 / 100Hz	V	V	V	V
1920x1080 / 120Hz	V	V	V	V
3840x2160 / 24Hz	V	V	X	X
3840x2160 / 25Hz	X	X	X	X
3840x2160 / 30Hz	V	V	V	V
3840x2160 / 50Hz	V	V	V	V
3840x2160 / 60Hz	V	V	V	V
3840x2160 / 100Hz	V	V	V	V
3840x2160 / 120Hz	V	V	V	V
1280x720 / 144Hz	X	X	X	X
1920x1080 / 144Hz	V	V	V	V
1920x1080 / 165Hz	X	X	X	X
2560x1440 / 60Hz	V	V	V	V
2560x1440 / 100Hz	X	X	X	X
2560x1440 / 120Hz	V	V	V	V
2560x1440 / 144Hz	V	V	V	V
2560X1440 / 165Hz	X	X	X	X
3440x1440 / 50Hz	X	X	X	X
3440x1440 / 60Hz	X	X	X	X
3440x1440 / 85Hz	X	X	X	X
3440x1440 / 100Hz	X	X	X	X
3840x2160 / 144Hz	V	V	V	V
960x1080 / 60Hz (PBP)	X	X	X	X
1280x1440 / 60Hz (PBP)	V	V	V	V
1720x1440 / 60Hz (PBP)	X	X	X	X
1920x2160 / 60Hz (PBP)	V	V	V	V

Dépannage

Problème	Solution(s) possible(s)
Pas d'alimentation	Assurez-vous que le câble d'alimentation est correctement connecté à la source d'alimentation et au moniteur. Vérifiez le câble et la fiche pour vous assurer qu'ils ne sont pas endommagés. Assurez-vous que le moniteur est allumé.
Aucune image n'apparaît à l'écran	Assurez-vous que le moniteur et l'ordinateur sont correctement connectés et que les deux appareils sont allumés. Assurez-vous d'avoir sélectionné la source d'entrée correcte. Réglez les paramètres de luminosité et de contraste.
L'image ne remplit pas tout l'écran	Essayez un paramètre de mode d'affichage (format d'image) différent.
Les couleurs sont déformées	Assurez-vous que le câble de signal d'entrée est correctement connecté. Configurez les paramètres liés à l'image. Reportez-vous à la section "Image".
Pas de son ou volume faible	Assurez-vous que le câble du casque est correctement connecté. Réglez le niveau du volume. Réglez les paramètres sonores de votre ordinateur.

Remarque: Si le problème persiste, veuillez contacter notre service client pour une assistance supplémentaire.

Entretien de base

Lorsque l'écran devient sale, procédez comme suit pour le nettoyer :

• Essuyez l'écran avec un chiffon doux et non pelucheux pour enlever toute poussière résiduelle.
• Vaporisez ou appliquez le liquide de nettoyage sur un chiffon doux. Essuyez ensuite délicatement l'écran avec le chiffon humide.

Remarque :

• Assurez-vous que le chiffon est humide, mais pas mouillé.
• Lors de l'essuyage, évitez d'appliquer une pression excessive sur l'écran.
• Les nettoyants acides ou abrasifs peuvent endommager l'écran.

Notes sur la charge USB

Les appareils suivants ne sont pas compatibles avec la norme BC 1.2 du mode CDP. Lorsque le Hub est connecté à un PC, ces appareils ne peuvent pas être chargés à l'aide du câble USB.

Vendeur	Appareil	PID/VID
Apple	iPad	PID_129A/VID_05AC
Samsung	GALAXY Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Informations sur le service GIGABYTE

Pour plus d'informations sur le service, veuillez visiter le site officiel de GIGABYTE : https://www.gigabyte.com/

INFORMATIONS DE SÉCURITÉ

Précautions de sécurité

Lisez les Précautions de sécurité suivantes avant d'utiliser le moniteur.

• Utilisez uniquement les accessoires fournis avec le moniteur ou ceux recommandés par le fabricant.
• Conservez le sac d'emballage en plastique du produit dans un endroit inaccessible aux enfants.
• Avant de connecter le moniteur à la prise de courant, assurez-vous que la tension nominale du câble d'alimentation est compatible avec la spécification d'alimentation du pays où vous vous trouvez.
• La fiche du cordon d'alimentation doit être connectée à une prise de courant correctement câblée et mise à la terre.
• Ne touchez pas la fiche avec des mains mouillées, cela pourrait facilement provoquer un choc électrique.
• Placez le moniteur dans un endroit stable et bien ventilé.
• Ne placez pas le moniteur à proximité de sources de chaleur telles que des radiateurs électriques ou la lumière directe du soleil.
• Les trous ou ouvertures sur le moniteur sont destinés à la ventilation. Ne couvrez pas et n'obstruez pas les trous de ventilation avec des objets.
• N'utilisez pas le moniteur à proximité d'eau, de boissons ou de tout type de liquides. Le non-respect de cette consigne peut entraîner un choc électrique ou des dommages au moniteur.
• Assurez-vous de débrancher le moniteur de la prise de courant avant de le nettoyer.
• Comme la surface de l'écran est facile à rayer, évitez de la toucher avec un objet dur ou pointu.
• Utilisez un chiffon doux et non pelucheux au lieu d'un mouchoir pour essuyer l'écran. Vous pouvez utiliser un nettoyant pour vitres pour nettoyer le moniteur si nécessaire. Cependant, ne pulvérisez jamais le nettoyant directement sur l'écran.
• Débranchez le câble d'alimentation si le moniteur n'est pas utilisé pendant une longue période.
• N'essayez pas de démonter ou de réparer le moniteur vous-même.

Précautions relatives aux risques de stabilité

Le produit peut tomber, entraînant des blessures graves ou la mort. Pour éviter les blessures, ce produit doit être solidement fixé au sol/mur conformément aux instructions d'installation.
De nombreuses blessures, notamment chez les enfants, peuvent être évitées en prenant des précautions simples telles que :

• UTILISEZ TOUJOURS des supports ou des méthodes d'installation recommandés par le fabricant de l'ensemble du produit.
• UTILISEZ TOUJOURS des meubles pouvant supporter le produit en toute sécurité.
• ASSUREZ-VOUS TOUJOURS que le produit ne dépasse pas le bord du meuble de support.
• ÉDUQUEZ TOUJOURS les enfants sur les dangers de grimper sur les meubles pour atteindre le produit ou ses commandes.
• FAITES TOUJOURS passer les cordons et câbles connectés à votre produit de manière à ce qu'ils ne puissent pas être trébuchés, tirés ou saisis.
• NE PLACEZ JAMAIS le produit sur des meubles hauts (par exemple, des armoires ou des bibliothèques) sans ancrer le meuble et le produit à un support approprié.
• NE PLACEZ JAMAIS le produit sur un tissu ou d'autres matériaux pouvant se trouver entre le produit et le meuble de support.
• NE PLACEZ JAMAIS d'objets susceptibles d'inciter les enfants à grimper, tels que des jouets et des télécommandes, sur le dessus du produit ou sur les meubles sur lesquels le produit est placé.
• Si le produit existant doit être conservé et déplacé, les mêmes considérations que ci-dessus doivent être appliquées.
• Pour prévenir les blessures corporelles ou les dommages au produit causés par un basculement dû à des tremblements de terre ou d'autres chocs, assurez-vous d'installer le produit dans un endroit stable et de prendre des mesures pour éviter les chutes.

Références

• GIGABYTE Global

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger GIGABYTE M32UC - Manuel du moniteur de jeu

Les langues disponibles
