INTRODUCTION

Déballage

Ouvrez le couvercle supérieur de la boîte d'emballage. Observez ensuite l'étiquette de déballage apposée sur le couvercle intérieur.
Assurez-vous que la boîte est dans la bonne orientation, puis posez-la délicatement sur une surface stable.
Retirez l'emballage transparent qui maintient les mousses EPS. Retirez ensuite les éléments de la mousse EPS supérieure.
Retirez la mousse EPS supérieure. Vous pouvez ensuite retirer le moniteur de la mousse EPS inférieure.

Contenu de l'emballage

Les éléments suivants sont inclus dans votre boîte d'emballage. Si l'un d'eux est manquant, veuillez contacter votre revendeur local.

Remarque : Veuillez conserver la boîte d'emballage et les matériaux d'emballage pour un transport ultérieur du moniteur.

Aperçu du produit

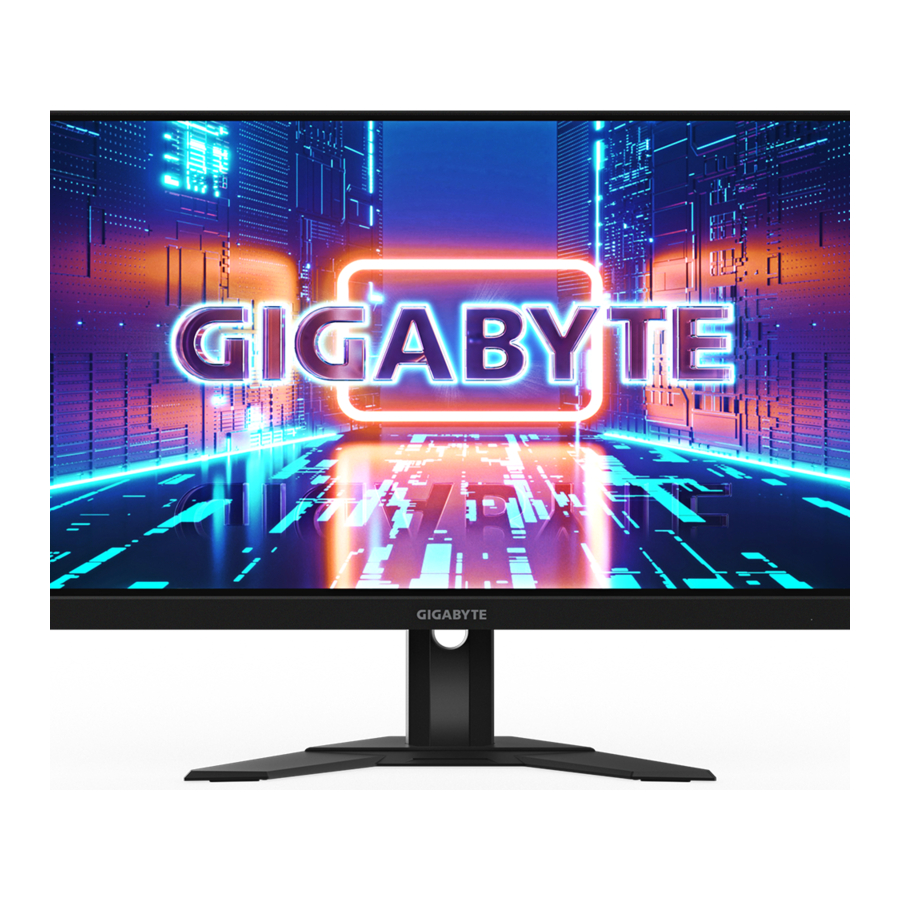

Vue de face

Voyant d'alimentation

Vue arrière

Bouton de contrôle
Bouton KVM
Entrée alimentation CA
Ports HDMI (x2)
DisplayPort
Port USB Type-C
Prise casque
Port USB amont
Ports USB 3.2 (x3)

Remarque :

Le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.

MISE EN ROUTE

Installation de la base du moniteur

Placez le moniteur sur la mousse EPS inférieure, l'écran tourné vers le bas.
Alignez la base du moniteur avec l'entretoise sous le pied. Fixez ensuite la base sur le pied.
Soulevez la bague de la vis et tournez-la dans le sens des aiguilles d'une montre pour fixer la base du moniteur.
Redressez le moniteur et placez-le sur une table.
Retirez le petit bloc de mousse EPS situé entre l'arrière de l'écran et le pied. Retirez ensuite la plaque de sécurité de son logement.

Remarque : En retirant la plaque de sécurité, vous pouvez désormais régler l'écran à la hauteur souhaitée.

Réglage de l'angle de vision

Remarque : Maintenez la base du moniteur pour que l'écran ne bascule pas lors du réglage.

Réglage de l'angle d'inclinaison
Inclinez l'écran vers l'avant ou vers l'arrière jusqu'à l'angle de vision souhaité (-5˚ à 20˚).

Réglage de la hauteur de l'écran
Abaissez ou élevez l'écran à la hauteur souhaitée (0 à 130 mm).

Installation d'un support de montage mural (en option)

Utilisez uniquement un kit de montage mural compatible VESA 100 x 100 mm.

Placez le moniteur sur la mousse EPS inférieure, l'écran tourné vers le bas.
Poussez le bouton de libération vers le haut pour désengager le pied du moniteur.
Retirez ensuite le pied.
Fixez le support de montage aux trous de montage à l'arrière du moniteur. Utilisez ensuite les vis pour fixer le support en place.

Remarque : Pour monter le moniteur au mur, reportez-vous au guide d'installation inclus dans le kit de support de montage mural. Taille de la vis de montage VESA : M4 x 20 mm minimum.

Établissement des connexions

Câble d'alimentation
Câble HDMI
Câble DisplayPort
Câble USB Type-C
Câble casque
Câble USB (A mâle vers B mâle)
Câble USB

UTILISATION DE L'APPAREIL

Mise sous/hors tension

Mise sous tension

Connectez une extrémité du câble d'alimentation à la prise CA IN à l'arrière du moniteur.
Connectez l'autre extrémité du câble d'alimentation à une prise de courant.
Appuyez sur le bouton Control (Contrôle) pour allumer le moniteur. Le voyant d'alimentation s'allumera en blanc, indiquant que le moniteur est prêt à l'emploi.

Remarque : S'il n'y a pas de signal, le moniteur affichera la notification "No Signal" (Aucun signal) pendant un certain temps. Ensuite, le moniteur passera en mode d'économie d'énergie et le voyant d'alimentation s'allumera en blanc et commencera à clignoter avec une période d'une seconde.

Mise hors tension
Appuyez sur le bouton Control (Contrôle) pendant 2 secondes pour éteindre le moniteur.
Remarque : Lorsque le menu Main (Principal) apparaît à l'écran, vous pouvez également éteindre le moniteur en déplaçant le bouton Control (Contrôle) vers le bas ( ).

Recommandations pour le confort de l'utilisateur

Le moniteur adopte la technologie Flicker-Free (Sans scintillement) qui élimine le scintillement visible à l'œil et prévient la fatigue oculaire et la fatigue des utilisateurs.
Voici quelques conseils pour une visualisation confortable de votre moniteur :

Les distances de visualisation optimales pour les moniteurs varient d'environ 510 mm à 760 mm (20" à 30").
Une directive générale est de positionner le moniteur de manière à ce que le haut de l'écran soit à hauteur de vos yeux ou légèrement en dessous lorsque vous êtes confortablement assis.
Utilisez un éclairage adéquat pour le type de travail que vous effectuez.
Prenez des pauses régulières et fréquentes (au moins 10 minutes) toutes les demi-heures.
Assurez-vous de détourner périodiquement le regard de l'écran de votre moniteur et de vous concentrer sur un objet éloigné pendant au moins 20 secondes pendant les pauses.
Les exercices oculaires peuvent aider à réduire la fatigue oculaire. Répétez ces exercices fréquemment :
1. regardez vers le haut et vers le bas
2. roulez lentement vos yeux
3. déplacez vos yeux en diagonale.

Sélection de la source d'entrée

Déplacez le bouton Control (Contrôle) vers la droite () pour accéder au menu Input (Entrée).
Déplacez le bouton Control (Contrôle) vers le haut/bas ( ) pour sélectionner la source d'entrée souhaitée. Appuyez ensuite sur le bouton Control (Contrôle) pour confirmer.

OPÉRATIONS

Touche d'Accès Rapide

Par défaut, le bouton Control a été assigné à la fonction spécifique.
Remarque : Pour modifier la fonction prédéfinie de la touche d'accès rapide, consultez la section "Quick Switch" (Commutateur rapide).
Pour accéder à la fonction de touche d'accès rapide, procédez comme suit :

Déplacez le bouton Control vers le haut ( ) pour accéder au menu Black Equalizer.
Déplacez le bouton Control vers le haut/bas () pour ajuster le réglage du Black Equalizer et appuyez sur le bouton Control pour confirmer.
Déplacez le bouton Control vers le bas ( ) pour accéder au menu Picture Mode.
Déplacez le bouton Control vers le haut/bas () pour sélectionner l'option souhaitée et appuyez sur le bouton Control pour confirmer.
Déplacez le bouton Control vers la gauche () pour accéder au menu Volume.
Déplacez le bouton Control vers le haut/bas ( ) pour régler le niveau du volume du casque et appuyez sur le bouton Control pour confirmer.
Déplacez le bouton Control vers la gauche () pour accéder au menu Input.
Consultez la section "Selecting the Input Source" (Sélection de la source d'entrée).

Remarque : Pour fermer le menu, déplacez le bouton Control vers la gauche ().

Guide des Touches de Fonction

Appuyez sur le bouton Control pour afficher le menu Main.

Utilisez ensuite le bouton Control pour sélectionner la fonction souhaitée et configurer les réglages associés.

KVM

Lorsque le menu Main apparaît à l'écran, déplacez le bouton Control vers la gauche () pour accéder au menu KVM.

KVM Switch: Permet de basculer la source d'entrée qui a été assignée à la connexion USB-B ou Type-C dans les réglages du KVM Wizard.
Lorsque plusieurs signaux d'entrée sont connectés à l'appareil, une boîte de message apparaît à l'écran dès que le système détecte un signal d'entrée USB Type-C.

Pour basculer vers la source d'entrée USB Type-C, appuyez simplement sur le bouton KVM ou le bouton Control.
Cependant, si aucun signal d'entrée n'est détecté à partir de la source d'entrée actuellement sélectionnée, le système reviendra à la source d'entrée précédemment connectée.
Remarque : Cette option sera désactivée si la fonction du bouton KVM est désactivée (KVM OFF (KVM DÉSACTIVÉ)).
KVM Wizard: Configure les réglages liés au KVM.
Définissez d'abord la source d'entrée à lier à la connexion USB Type-B, puis à la connexion USB Type-C.

Remarque : Si vous définissez le réglage USB-B Display (Affichage USB-B) sur Type-C, l'option de menu TYPE-C Display (Affichage TYPE-C) sera automatiquement désactivée. Vous verrez alors le KVM status (État KVM) sur la page du KVM Wizard comme ci-dessous.
KVM ON/OFF: Active/Désactive la fonction du bouton KVM.
- Sélectionnez ON (Activé) pour activer la fonction du bouton KVM. Dès que le système détecte un signal d'entrée USB Type-C, une boîte de message apparaît à l'écran.

  Appuyez sur le bouton KVM ou le bouton Control pour basculer vers la source d'entrée USB Type-C.
  Remarque : Lorsque la fonction du bouton KVM est activée, KVM ON (KVM ACTIVÉ) s'affichera sur le panneau gauche.
- Sélectionnez OFF (Désactivé) pour désactiver la fonction du bouton KVM.
  Remarque : Lorsque la fonction du bouton KVM est désactivée, KVM OFF (KVM DÉSACTIVÉ) s'affichera sur le panneau gauche.
KVM Reset: Restaure les réglages KVM par défaut.
- La source d'entrée HDMI 1 est liée à la connexion USB Type-B.
- La source d'entrée USB Type-C est liée à la connexion USB Type-C.
- La fonction KVM ON/OFF est réglée sur ON (Activé).

Game Assist

Lorsque le menu Main apparaît à l'écran, déplacez le bouton Control vers la droite () pour accéder au menu Game Assist.

GAME INFO: Configure les réglages liés aux jeux FPS (First Person Shooting - Jeu de tir à la première personne).
- Sélectionnez Gaming Timer (Minuteur de jeu) pour choisir le mode de compte à rebours. Pour désactiver cette fonction, réglez l'option sur OFF (Désactivé).
- Sélectionnez Gaming Counter (Compteur de jeu) ou Refresh Rate (Taux de rafraîchissement) pour activer/désactiver le compteur de jeu ou le réglage du taux de rafraîchissement en temps réel.
- Sélectionnez Info Location (Emplacement des informations) pour spécifier l'emplacement des informations à afficher à l'écran.
Crosshair: Sélectionnez le type de réticule souhaité pour l'adapter à votre environnement de jeu. Cela facilite grandement la visée.
Dashboard: Configure les réglages du tableau de bord.
- ON: Active la fonction. Sélectionnez ensuite les options souhaitées à afficher à l'écran.
- OFF: Désactive la fonction.
- Dashboard Location: Spécifie l'emplacement des informations du tableau de bord à afficher à l'écran. Une fois la configuration du tableau de bord terminée, les données système seront transférées au SOC via le port USB et la valeur de la ou des fonctions sélectionnées sera affichée à l'écran.

Remarque : Assurez-vous que le câble USB est correctement connecté au port USB en amont du moniteur et au port USB de votre ordinateur.

Display Alignment: Lorsque la fonction est activée, elle affiche des lignes d'alignement sur les quatre côtés de l'écran, offrant un outil pratique pour aligner parfaitement plusieurs moniteurs.

Configurer les paramètres de l'appareil

Lorsque le menu Main (Principal) apparaît à l'écran, déplacez le bouton Control (Contrôle) vers le haut () pour entrer dans le menu Settings (Paramètres).
Remarque : Utilisez le bouton Control (Contrôle) pour naviguer dans le menu et effectuer des ajustements.

Gaming

Configurez les paramètres liés au jeu.

Item (Élément)	Description
Aim Stabilizer sync	Lorsque cette fonction est activée, elle réduit le flou de mouvement dans les jeux rapides. Remarque : Cette fonction n'est pas disponible dans les conditions suivantes : lorsque le réglage de la fréquence est inférieur à 100 Hz. lorsque la source actuelle est HDR.
Black Equalizer	Règle la luminosité des zones noires.
Super Resolution	Améliore la netteté des images basse résolution.
Display Mode	Sélectionne le rapport d'aspect de l'écran. Full : Met l'image d'entrée à l'échelle pour remplir l'écran. Idéal pour les images au rapport 16:9. Aspect : Affiche l'image d'entrée sans distorsion géométrique, en remplissant autant d'écran que possible. 1:1 : Affiche l'image d'entrée dans sa résolution native sans mise à l'échelle. 22"W(16:10) : Affiche l'image d'entrée comme sur un moniteur 22"W au rapport 16:10. 23"W(16:9) : Affiche l'image d'entrée comme sur un moniteur 23"W au rapport 16:9. 23.6"W(16:9) : Affiche l'image d'entrée comme sur un moniteur 23.6"W au rapport 16:9. 24"W(16:9) : Affiche l'image d'entrée comme sur un moniteur 24"W au rapport 16:9. Remarque : Les options 1:1, 22"W(16:10), 23"W(16:9), 23.6"W(16:9) et 24"W(16:9) seront désactivées lorsque la fonction AMD FreeSync Premium est activée.
Overdrive	Améliore le temps de réponse du moniteur LCD.
AMD FreeSync Premium Pro	Lorsque cette fonction est activée, elle élimine le décalage et le déchirement de l'écran pendant les jeux.


Configurez les paramètres liés à l'image.

Sélectionnez l'un des modes d'image prédéfinis.

Standard : Pour l'édition de documents ou la navigation sur des sites web.
FPS : Pour jouer à des jeux FPS (First Person Shooting).
RTS/RPG : Pour jouer à des jeux RTS (Real-Time Strategy) ou RPG (Role-Playing Game).
Movie (Film) : Pour regarder des films.
Reader (Lecture) : Pour visualiser des documents.
sRGB : Pour visualiser des photos et des graphiques sur l'ordinateur.
Custom 1 (Personnalisé 1) : Paramètres de mode d'image personnalisés.
Custom 2 (Personnalisé 2) : Paramètres de mode d'image personnalisés.
Custom 3 (Personnalisé 3) : Paramètres de mode d'image personnalisés.

Vous pouvez ensuite configurer les paramètres d'image suivants.

Item (Élément)	Description
Brightness (Luminosité)	Règle la luminosité de l'image.
Contrast (Contraste)	Règle le contraste de l'image.
6-axis Color	Un réglage de couleur avancé qui permet à l'utilisateur de personnaliser individuellement la teinte et la saturation pour chaque couleur d'axe.
Color Vibrance	Règle l'intensité des couleurs plus discrètes.
Sharpness (Netteté)	Règle la netteté de l'image.
Gamma	Règle le niveau moyen de luminance.
Color Temperature (Température de couleur)	Sélectionne la température de couleur. Remarque : Sélectionnez User Define (Définir par l'utilisateur) pour personnaliser la température de couleur en ajustant le niveau de rouge (R), de vert (G) ou de bleu (B) selon vos préférences.
Low Blue Light	Réduit la quantité de lumière bleue émise par l'écran. Level 0 (Niveau 0) : Pas de changement. Level 1~10 (Niveau 1~10) : Plus le niveau est élevé, plus la lumière bleue sera réduite. Remarque : Le niveau 10 est le réglage optimisé. Il est conforme à la certification TUV Low Blue Light.
DCR	Règle le niveau de noir de l'image pour obtenir le contraste optimal.
Local Dimming	Améliore la profondeur des noirs des images affichées sur le moniteur.
Reset Picture (Réinitialiser l'image)	Réinitialise tous les paramètres Picture (Image) aux réglages par défaut.

Remarque : Les modes d'image suivants ne seront affichés que lorsque la source d'entrée contient du contenu HDR.

Dark Enhance (Amélioration des noirs) : Améliore les performances des noirs.
Color Enhance (Amélioration des couleurs) : Améliore les performances des couleurs.
Light Enhance (Amélioration de la luminosité) : Améliore les performances de la luminosité.
Local Dimming : Sélectionne le niveau de gradation pour améliorer le contraste.

Display

Configurez les paramètres liés à l'écran d'affichage.

Item (Élément)	Description
Input (Entrée)	Sélectionne la source d'entrée.
DP Refresh Rate	Bascule le taux de rafraîchissement du DisplayPort vers une temporisation plus élevée.
RGB Range	Sélectionnez un réglage de plage RGB approprié ou laissez le moniteur le détecter automatiquement. Remarque : Cette option est uniquement disponible pour l'entrée HDMI.
Overscan	Lorsque cette fonction est activée, elle agrandit légèrement l'image d'entrée pour masquer les bords extérieurs de l'image. Remarque : Cette option est uniquement disponible pour l'entrée HDMI.
Apply Picture Mode (Appliquer le mode Image)	Lorsque cette fonction est sélectionnée, si l'on modifie l'un des paramètres liés aux options d'image, tels que Brightness (Luminosité), Contrast (Contraste), etc., ceux-ci peuvent être appliqués à toutes les sources d'entrée ou à une source spécifique.

PIP/PBP

Configurez les paramètres liés à l'affichage multi-image.

Item (Élément)	Description
OFF (Désactivé)	Désactive la fonction PIP/PBP.
PIP	Divise l'écran en 2 parties (fenêtre principale et fenêtre incrustée). Source (Source) : Change la source d'entrée pour la fenêtre incrustée. PIP Size (Taille PIP) : Règle la taille de la fenêtre incrustée. Location (Emplacement) : Déplace la position de la fenêtre incrustée. Display Switch (Commutateur d'affichage) : Inverse les deux fenêtres. Audio Switch (Commutateur audio) : Sélectionne la source audio dont vous souhaitez entendre le son. Remarque : Le PIP ne sera pris en charge que lorsque la fréquence verticale est supérieure à 100 Hz.
PBP	Affiche un écran divisé 1x1 (fenêtres gauche et droite). Source (Source) : Change la source d'entrée pour la fenêtre de droite. PBP Mode (Mode PBP) : Règle le rapport d'aspect de la fenêtre. Display Switch (Commutateur d'affichage) : Inverse les deux fenêtres. Audio Switch (Commutateur audio) : Sélectionne la source audio dont vous souhaitez entendre le son.

Remarque : Les fonctions PIP/PBP ne sont pas compatibles avec les fonctions HDR et AMD FreeSync Premium.

System

Configurez les paramètres liés au système.

Item (Élément)	Description
Audio (Audio)	Configure les paramètres audio. Volume : Règle le niveau du volume. Mute (Muet) : Active/Désactive la fonction de sourdine.
OSD Settings	Configure les paramètres liés au menu OSD (affichage à l'écran). Display Time (Temps d'affichage) : Définit la durée pendant laquelle le menu OSD reste à l'écran. OSD Transparency (Transparence OSD) : Règle la transparence du menu OSD. OSD Lock (Verrouillage OSD) : Lorsque cette fonction est activée, aucun réglage OSD n'est autorisé. Remarque : Pour désactiver la fonction de verrouillage OSD, appuyez sur la touche Control (Contrôle). Lorsque le message apparaît à l'écran, sélectionnez Yes (Oui) pour confirmer. OSD Size (Taille OSD) : Active ou désactive le réglage de la fenêtre du menu OSD. OSD Pivot (Pivot OSD) : Définit l'orientation du menu OSD.
Quick Switch	Attribue la fonction des touches de raccourci. Options disponibles : Aim Stabilizer sync, Black Equalizer, Low Blue Light, Volume (Volume), Input (Entrée), Contrast (Contraste), Brightness (Luminosité) et Picture Mode (Mode image). Le réglage par défaut des touches de raccourci est le suivant : Up (Haut) () : Black Equalizer Down (Bas) () : Picture Mode Right (Droite) () : Input (Entrée) Left (Gauche) () : Volume (Volume)
Other Settings (Autres paramètres)	Resolution Notice (Avis de résolution) : Lorsque cette fonction est activée, le message de résolution recommandée apparaît à l'écran lorsque le moniteur passe à une autre source d'entrée. Input Auto Switch (Commutateur d'entrée automatique) : Lorsque cette fonction est activée, elle bascule automatiquement vers une source d'entrée disponible. Auto Power OFF (Mise hors tension automatique) : Lorsque cette fonction est activée, le moniteur s'éteint automatiquement après un certain temps. LED Indicator (Indicateur LED) : Par défaut, l'indicatueur LED est réglé sur Always ON (Toujours ACTIF). Always ON (Toujours ACTIF) : La LED d'alimentation s'allume en blanc pendant le fonctionnement en mode veille. Always OFF (Toujours ÉTEINT) : Éteint la LED d'alimentation. Standby ON (Veille ACTIF) : La LED d'alimentation s'allume en blanc en mode veille. Lorsque l'alimentation est coupée, la LED d'alimentation reste éteinte. Type-C Compatibility (Compatibilité Type-C) : Activez cette option pour améliorer la compatibilité des appareils mobiles. HDMI Version (Version HDMI) : Sélectionne la version HDMI.
Other Settings (Autres paramètres)	HDMI-CEC : Lorsque cette fonction est activée, les appareils CEC comme la PS5, la XBOX peuvent allumer le moniteur lorsqu'ils sont réactivés et éteindre l'affichage lorsqu'ils passent en mode veille ou hors tension. USB(A/C) Charge (Charge USB(A/C)) : Active ou désactive la fonction de charge USB Type-A et USB Type-C (5V/3A, 9V/3A,12V/3A,15V/3A) en mode veille.

Language

Sélectionnez une langue disponible pour le menu OSD.

Save Settings

Définissez les configurations OSD personnalisées pour Setting1, Setting2 ou Setting3.

Item (Élément)	Description
Save (Enregistrer)	Enregistre les paramètres personnalisés.
Load (Charger)	Charge les paramètres enregistrés.

Reset all

Restaure le moniteur à ses paramètres d'usine par défaut.

Spécifications

Article	Spécifications
Taille de la dalle	27 pouces
Rapport d'aspect	16:9
Résolution	3840 x 2160
Durée de vie des LED	30 000 heures
Pas de pixel	155.25 x 155.25
Luminosité	400 nits (typ.)
Rapport de contraste	1000:1 (typ.)
Couleurs affichées	1,07 milliard de couleurs (8 bits + FRC)
Zone d'affichage active	596.16 (H) x 335.34 (V)
Angle de vision	178°(H) / 178°(V)
Connecteurs d'entrée/sortie	2x HDMI 2.1 1x DP1.4 1x Prise casque 1x USB montant 3x USB 3.2 (aval, 5V/1.5A) 1x USB Type-C (5V/3A,9V/2A,12V/1.5A, 15V/1.2A)
Alimentation	CA 100~240V à 50/60Hz
Consommation électrique	Mode activé : 30W Veille : 0.5W Arrêt : 0.3W Remarque : Les conditions de test sont conformes aux normes CEC.
Dimensions (L x H x P)	615.67x517.65x193.63mm (avec pied)
Poids	6,48 kg (avec pied) 4,56 kg (sans pied)
Plage de température (fonctionnement)	0°C à 40°C

Remarque : Les spécifications peuvent être modifiées sans préavis.

Liste des timings pris en charge

Liste des timings	HDMI	DP(Type-C)
720X400 / 70Hz	V	V
720X400 / 88Hz	V	V
640X480 / 60Hz	V	V
640X480 / 67Hz	V	V
640X480 / 72Hz	V	V
640X480 / 75Hz	V	V
800X600 / 56Hz	V	V
800X600 / 60Hz	V	V
800X600 / 72Hz	V	V
800X600 / 75Hz	V	V
832X624 / 75Hz	V	V
1024X768 / 87Hz	V	V
1024X768 / 60Hz	V	V
1024X768 / 70Hz	V	V
1024X768 / 75Hz	V	V
1280X1024 / 75Hz	V	V
1152X870 / 75Hz	V	V
1152X864 / 75Hz	V	V
1280X720 / 60Hz	V	V
1280X800 / 60Hz	V	V
1280X960 / 60Hz	V	V
1280X1024 / 60Hz	V	V
1440X900 / 60Hz	V	V
1600X900 / 60Hz	V	V
1680X1050 / 60Hz	V	V
720X480 / 60Hz	V	V
1280X720 / 50hz	V	V
1280X720 / 60hz	V	V
1280X720 / 100hz	V	V
1440X480 / 60hz	V	V
1920X1080 / 24Hz	V	X
1920X1080 / 50hz	V	V
1920X1080 / 60hz	V	V
1920X1080 / 100hz	V	V
1920X1080 / 120Hz	V	V
3840X2160 / 24Hz	V	X
3840X2160 / 25Hz	V	X
3840X2160 / 30Hz	V	X
3840X2160 / 50Hz	V	V
3840X2160 / 60Hz	V	V
3840X2160 / 100Hz	V	V
3840X2160 / 120Hz	V	V
1920x1080 / 144Hz	V	V
2560x1440 / 60Hz	V	V
2560x1440 / 120Hz	V	V
2560x1440 / 144Hz	V	V
3840x2160 / 144Hz	V	V
3840x2160 / 150Hz	V	V
3840x2160 / 160Hz(Optional)	X	V
1280x1440 / 60Hz(PBP)	V	V
1920x2160 / 60Hz(PBP)	V	V

Dépannage

Problème	Solution(s) possible(s)
Pas d'alimentation	Assurez-vous que le câble d'alimentation est correctement connecté à la source d'alimentation et au moniteur. Vérifiez que le câble et la fiche ne sont pas endommagés. Assurez-vous que le moniteur est allumé.
Aucune image n'apparaît à l'écran	Assurez-vous que le moniteur et l'ordinateur sont correctement connectés et que les deux appareils sont allumés. Assurez-vous d'avoir sélectionné la source d'entrée correcte. Ajustez les paramètres de Luminosité et de Contraste.
L'image ne remplit pas tout l'écran	Essayez un réglage de Mode d'affichage (rapport d'aspect) différent.
Les couleurs sont déformées	Assurez-vous que le câble de signal d'entrée est correctement connecté. Configurez les paramètres liés à l'image. Reportez-vous à la section "Picture" (Image).
Pas de son ou volume faible	Assurez-vous que le câble du casque est correctement connecté. Ajustez le niveau du volume. Ajustez les paramètres audio de votre ordinateur.

Remarque : Si le problème persiste, veuillez contacter notre service client pour obtenir de l'aide.

Entretien de base

Lorsque l'écran est sale, procédez comme suit pour le nettoyer :

Essuyez l'écran avec un chiffon doux et non pelucheux pour enlever toute trace de poussière.
Vaporisez ou appliquez le liquide de nettoyage sur un chiffon doux. Essuyez ensuite délicatement l'écran avec le chiffon humide.

Remarque :

Assurez-vous que le chiffon est humide, mais pas mouillé.
Lors de l'essuyage, évitez d'exercer une pression excessive sur l'écran.
Les nettoyants acides ou abrasifs peuvent endommager l'écran.

Description générale

Le M27U est un écran à cristaux liquides à matrice active couleur avec un rétroéclairage à diodes électroluminescentes (LED) sans pilote LED. La matrice utilise un transistor à couches minces en a-Si comme élément actif. Il s'agit d'un écran de type transmissif fonctionnant en mode normalement noir. Il possède une zone d'affichage active de 27 pouces mesurée en diagonale avec une résolution UHD (matrice de pixels de 3840 horizontaux sur 2160 verticaux). Chaque pixel est divisé en sous-pixels ou points rouges, verts et bleus qui sont disposés en bandes verticales. L'échelle de gris ou la luminosité de la couleur du sous-pixel est déterminée par un signal d'échelle de gris 8 bits + FRC pour chaque point, présentant ainsi une palette de plus de 1,07 milliard de couleurs. Il a été conçu pour utiliser une interface eDP (HBR2, 5,4 Gbps). Il est destiné à prendre en charge les écrans où une luminosité élevée, un angle de vision super large, une saturation des couleurs élevée et des couleurs riches sont importants.

PRÉCAUTIONS DE SÉCURITÉ

Lisez les précautions de sécurité suivantes avant d'utiliser le moniteur.

Utilisez uniquement les accessoires fournis avec le moniteur ou ceux recommandés par le fabricant.
Conservez le sac d'emballage en plastique du produit hors de portée des enfants.
Avant de brancher le moniteur à la prise de courant, assurez-vous que la tension nominale du câble d'alimentation est compatible avec les spécifications d'alimentation du pays où vous vous trouvez.
La fiche du cordon d'alimentation doit être connectée à une prise de courant correctement câblée et mise à la terre.
Ne touchez pas la fiche avec les mains mouillées, cela pourrait facilement provoquer un choc électrique.
Placez le moniteur dans un endroit stable et bien ventilé.
Ne placez pas le moniteur à proximité de sources de chaleur telles que des radiateurs électriques ou la lumière directe du soleil.
Les trous ou ouvertures sur le moniteur sont destinés à la ventilation. Ne couvrez pas ou n'obstruez pas les trous de ventilation avec des objets.
N'utilisez pas le moniteur à proximité d'eau, de boissons ou de tout type de liquides. Le non-respect de cette consigne peut entraîner un choc électrique ou endommager le moniteur.
Assurez-vous de débrancher le moniteur de la prise de courant avant de le nettoyer.
Comme la surface de l'écran est facilement rayable, évitez de la toucher avec des objets durs ou pointus.
Utilisez un chiffon doux non pelucheux au lieu d'un mouchoir pour nettoyer l'écran. Vous pouvez utiliser un nettoyant pour vitres pour nettoyer le moniteur si nécessaire. Cependant, ne vaporisez jamais le nettoyant directement sur l'écran.
Débranchez le câble d'alimentation si le moniteur n'est pas utilisé pendant une longue période.
N'essayez pas de démonter ou de réparer le moniteur vous-même.

Précautions relatives aux risques d'instabilité

Le produit peut tomber, entraînant des blessures graves ou la mort. Pour éviter les blessures, ce produit doit être solidement fixé au sol/mur conformément aux instructions d'installation.
De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en prenant des précautions simples telles que :

TOUJOURS utiliser les supports ou méthodes d'installation recommandés par le fabricant du produit.
TOUJOURS utiliser des meubles pouvant supporter le produit en toute sécurité.
TOUJOURS s'assurer que le produit ne dépasse pas le bord du meuble de support.
TOUJOURS éduquer les enfants sur les dangers de grimper sur les meubles pour atteindre le produit ou ses commandes.
TOUJOURS acheminer les cordons et câbles connectés à votre produit de manière à ce qu'ils ne puissent pas être trébuchés, tirés ou saisis.
NE JAMAIS placer un produit dans un endroit instable.
NE JAMAIS placer le produit sur des meubles hauts (par exemple, des armoires ou des bibliothèques) sans ancrer le meuble et le produit à un support approprié.
NE JAMAIS placer le produit sur un tissu ou d'autres matériaux pouvant se trouver entre le produit et le meuble de support.
NE JAMAIS placer d'objets susceptibles d'inciter les enfants à grimper, tels que des jouets et des télécommandes, sur le dessus du produit ou sur les meubles où le produit est placé.
Si le produit existant doit être conservé et déplacé, les mêmes considérations que ci-dessus doivent être appliquées.
Pour éviter les blessures corporelles ou les dommages au produit causés par un renversement dû à des tremblements de terre ou à d'autres chocs, assurez-vous d'installer le produit dans un endroit stable et prenez des mesures pour éviter les chutes.

Informations sur le service GIGABYTE
Pour plus d'informations sur le service, veuillez visiter le site officiel de GIGABYTE : https://www.gigabyte.com/

Références

GIGABYTE Global

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger GIGABYTE M27U - Manuel du Moniteur Gaming
