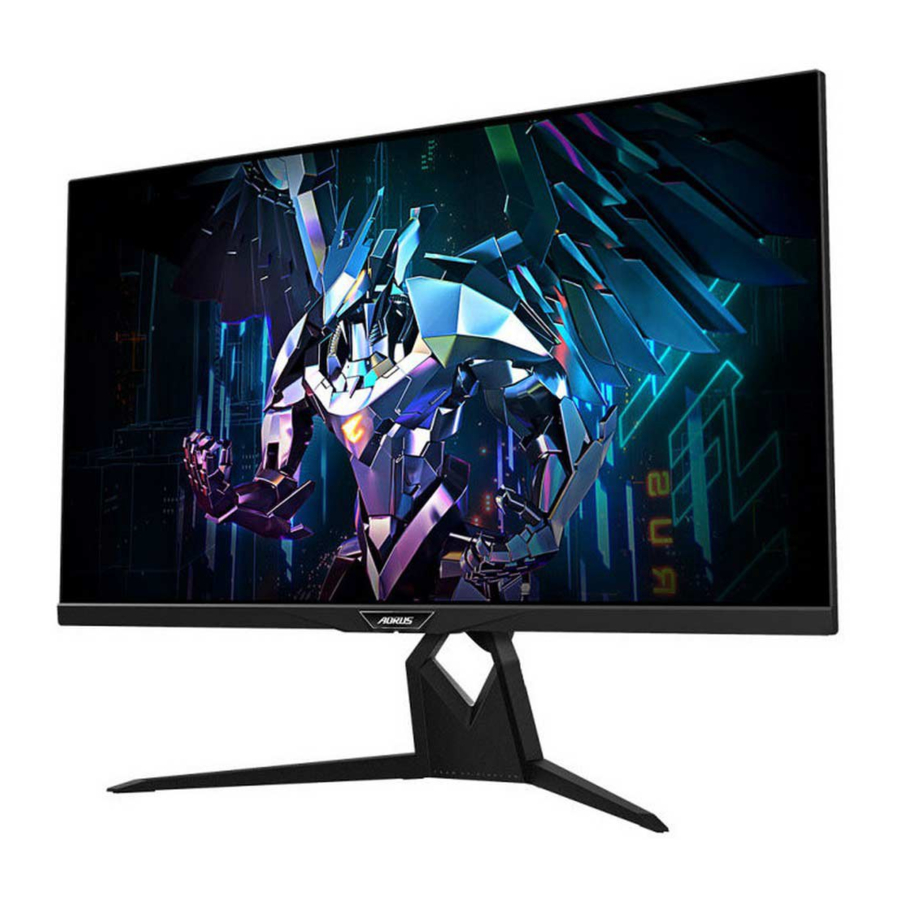

GIGABYTE AORUS FI32Q - Handbuch für taktischen Gaming-Monitor

EINFÜHRUNG

Auspacken

1. Stellen Sie sicher, dass die Verpackung richtig ausgerichtet ist, und legen Sie den Karton vorsichtig auf eine stabile Oberfläche. Öffnen Sie dann den Deckel.

2. Entnehmen Sie die Gegenstände aus dem oberen EPS-Schaumstoff.

3. Greifen Sie den oberen EPS-Schaumstoff (durch die Öffnungen), um ihn aus dem Karton zu entnehmen. Anschließend können Sie den Monitor aus dem unteren EPS-Schaumstoff nehmen.


Lieferumfang

Die folgenden Artikel werden mit Ihrer Verpackung geliefert. Sollte einer davon fehlen, wenden Sie sich bitte an Ihren örtlichen Händler.

Hinweis: Bitte bewahren Sie den Verpackungskarton und das Verpackungsmaterial für einen späteren Transport des Monitors auf.

Produktübersicht

Vorderansicht

1. Betriebs-LED
2. Steuertaste

Rückansicht

1. AC-IN-Buchse
2. Kensington lock
3. HDMI-Anschlüsse (x2)
4. DisplayPort
5. USB Typ-C Anschluss

6. USB-Upstream-Anschluss
7. USB 3.0-Anschlüsse (x2)
8. Mikrofonbuchse
9. Kopfhörerbuchse
10. Line-Out-Anschluss

Hinweis:

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC.

ERSTE SCHRITTE

Installation des Monitorfußes

1. Legen Sie den Monitor mit dem Bildschirm nach unten auf den unteren EPS-Schaumstoff.
2. Richten Sie die Haken des Standfußes aus und schieben Sie sie in die Befestigungsschlitze auf der Rückseite des Bildschirms.

3. Richten Sie den Monitorfuß am Abstandshalter unter dem Standfuß aus. Bringen Sie dann den Fuß am Standfuß an.

4. Heben Sie den Schraubring an und drehen Sie ihn im Uhrzeigersinn, um den Monitorfuß zu fixieren.
   Hinweis: Sie können die Schraube auch mit einer Münze oder einem kleinen Schlitzschraubendreher festziehen.

5. Heben Sie den Monitor in eine aufrechte Position und stellen Sie ihn auf einen Tisch.

Einstellen des Betrachtungswinkels

Hinweis: Halten Sie den Monitorfuß fest, damit der Bildschirm beim Einstellen nicht umkippt.

Einstellen des Neigungswinkels
Neigen Sie den Bildschirm nach vorne oder hinten auf den gewünschten Betrachtungswinkel (-5˚ bis 21˚).

Einstellen des Schwenkwinkels
Schwenken Sie den Bildschirm nach links oder rechts auf den gewünschten Betrachtungswinkel (20˚).

Ändern der Bildschirmausrichtung

1. Heben Sie den Bildschirm in die höchste Position (130 mm).

2. Drehen Sie den Monitor (90˚ im Uhrzeigersinn) in die Hochformat-Ausrichtung.


Anbringen einer Wandhalterung (optional)

Verwenden Sie nur einen 100 x 100 mm VESA-kompatiblen Wandhalterungs-Kit.

1. Legen Sie den Monitor mit dem Bildschirm nach unten auf den unteren EPS-Schaumstoff.
2. Drücken Sie die Verriegelungsclips nach innen, um den Standfuß vom Monitor zu lösen.

3. Ziehen Sie den Standfuß leicht nach unten, um die Haken zu lösen. Entfernen Sie dann den Standfuß.

4. Befestigen Sie die Montagehalterung an den Montagelöchern auf der Rückseite des Monitors. Verwenden Sie dann die im Wandhalterungs-Kit enthaltenen Schrauben, um die Halterung zu befestigen.


Hinweis: Informationen zur Wandmontage des Monitors finden Sie in der Installationsanleitung, die dem Wandhalterungs-Kit beiliegt. VESA-Befestigungsschraubengröße: mindestens M4 x 15 mm.

Anschließen

1. Stromkabel
2. HDMI-Kabel
3. DisplayPort-Kabel
4. USB Typ-C Kabel
5. USB (A-Stecker auf B-Stecker) Kabel

6. USB-Kabel
7. Mikrofonkabel
8. Kopfhörerkabel
9. Audiokabel

Hinweis:

• Um sicherzustellen, dass der Kopfhörer ordnungsgemäß funktioniert, muss das USB-Kabel auch über den USB-Upstream-Anschluss mit dem Computer verbunden sein.
• Wenn Sie den Kopfhörer verwenden, ist die Lautstärkeanpassung des Monitors selbst tatsächlich mit der Windows-Lautstärke auf dem PC synchronisiert (auch wenn die Lautstärkepegel auf beiden Seiten nicht synchronisiert sind).
  Um Schäden an Ohren und Kopfhörer zu vermeiden, wird daher empfohlen, dass Sie beim ersten Tragen des Kopfhörers sicherstellen, dass die Lautstärkeanpassung von Windows und die Lautstärkeanpassung des OSD-Menüs am Monitor im sicheren Lautstärkebereich liegen (empfohlen unter 50).
  Beginnen Sie dann erneut mit der Tonwiedergabe.

VERWENDUNG DES GERÄTS

Ein-/Ausschalten

Einschalten

1. Schließen Sie ein Ende des Netzkabels an die AC-IN-Buchse auf der Rückseite des Monitors an.
2. Schließen Sie das andere Ende des Netzkabels an eine Steckdose an.
3. Drücken Sie die Control (Steuertaste), um den Monitor einzuschalten. Die Betriebs-LED leuchtet weiß und zeigt damit an, dass der Monitor betriebsbereit ist.

Hinweis: Wenn die Betriebs-LED nach dem Einschalten des Monitors ausgeschaltet bleibt, überprüfen Sie bitte die Einstellung LED Indicator (LED-Anzeige) im Menü Settings (Einstellungen).

Ausschalten
Halten Sie die Control (Steuertaste) für 2 Sekunden gedrückt, um den Monitor auszuschalten. Hinweis: Wenn das Menü Main (Hauptmenü) auf dem Bildschirm erscheint, können Sie den Monitor auch ausschalten, indem Sie die Control (Steuertaste) nach unten bewegen .

Empfehlungen für den Benutzerkomfort

Im Folgenden finden Sie einige Tipps für eine komfortable Betrachtung Ihres Monitors:

• Optimale Betrachtungsabstände für Monitore liegen zwischen ca. 510 mm und 760 mm (20 Zoll bis 30 Zoll).
• Eine allgemeine Richtlinie besagt, dass der Monitor so positioniert werden sollte, dass die Oberkante des Bildschirms auf oder leicht unter Ihrer Augenhöhe liegt, wenn Sie bequem sitzen.
• Verwenden Sie eine angemessene Beleuchtung für die Art der Arbeit, die Sie ausführen.
• Legen Sie regelmäßig und häufig Pausen ein (mindestens 10 Minuten) alle 30 Minuten.
• Achten Sie darauf, während der Pausen regelmäßig vom Monitorbildschirm wegzuschauen und sich mindestens 20 Sekunden lang auf ein entferntes Objekt zu konzentrieren.
• Augenübungen können helfen, die Augenbelastung zu reduzieren. Wiederholen Sie diese Übungen häufig:

1. schauen Sie nach oben und unten
2. rollen Sie Ihre Augen langsam
3. bewegen Sie Ihre Augen diagonal.

Auswählen der Eingangsquelle

1. Bewegen Sie die Control (Steuertaste) nach rechts um in das Menü Input (Eingang) zu gelangen.
2. Bewegen Sie die Control (Steuertaste) nach oben/unten um die gewünschte Eingangsquelle auszuwählen. Drücken Sie dann die Control (Steuertaste), um zu bestätigen.

BEDIENUNG

Schnellmenü

Hotkey
Standardmäßig ist die Control-Taste mit der spezifischen Funktion belegt.
Hinweis: Um die voreingestellte Hotkey-Funktion zu ändern, siehe den Abschnitt "Quick Switch" (Schnellwechsel).
Um auf die Hotkey-Funktion zuzugreifen, gehen Sie wie folgt vor:

• Bewegen Sie die Control-Taste nach oben (), um das Black Equalizer-Menü aufzurufen. Bewegen Sie die Control-Taste nach oben/unten (), um die Einstellung anzupassen, und drücken Sie die Control-Taste zur Bestätigung.


• Bewegen Sie die Control-Taste nach unten um das Picture Mode-Menü aufzurufen. Bewegen Sie die Control-Taste nach oben/unten um die gewünschte Option auszuwählen, und drücken Sie die Control-Taste zur Bestätigung.



• Bewegen Sie die Control-Taste nach links um das Volume(ESS USB)-Menü aufzurufen. Bewegen Sie die Control-Taste nach oben/unten um die Kopfhörerlautstärke anzupassen, und drücken Sie die Control-Taste zur Bestätigung.



• Bewegen Sie die Control-Taste nach rechts um das Eingangsmenü aufzurufen. Siehe den Abschnitt "Selecting the Input Source" (Eingangsquelle auswählen).
  Hinweis: Um das Menü zu schließen, bewegen Sie die Control-Taste nach links ().

Funktionstastenführung
Drücken Sie die Control-Taste, um das Hauptmenü anzuzeigen.

Verwenden Sie dann die Control-Taste, um die gewünschte Funktion auszuwählen und die zugehörigen Einstellungen zu konfigurieren.

Dashboard
Wenn das Hauptmenü auf dem Bildschirm erscheint, bewegen Sie die Control-Taste nach links , um das Dashboard-Menü aufzurufen.

• Funktion: Funktion aktivieren/deaktivieren. Wenn aktiviert, können Sie die gewünschten Option(en) auswählen, die auf dem Bildschirm angezeigt werden sollen.
• Dashboard-Position: Geben Sie die Position der Dashboard-Informationen an, die auf dem Bildschirm angezeigt werden sollen.

Sobald die Dashboard-Konfiguration abgeschlossen ist, werden die Systemdaten über den USB-Anschluss an den SOC übertragen und der Wert der ausgewählten Funktion(en) auf dem Bildschirm angezeigt.

Hinweis: Stellen Sie sicher, dass das USB-Kabel korrekt mit dem USB-Upstream-Anschluss des Monitors und dem USB-Anschluss Ihres Computers verbunden ist.

Game Assist
Wenn das Hauptmenü auf dem Bildschirm erscheint, bewegen Sie die Control-Taste nach rechts , um das Game Assist-Menü aufzurufen.

• AORUS Info: Konfigurieren Sie die FPS (First Person Shooting)-spielbezogenen Einstellungen.
  √ Wählen Sie Gaming Timer, um den Countdown-Timer-Modus auszuwählen. Um diese Funktion zu deaktivieren, stellen Sie die Einstellung auf OFF (AUS).
  √ Wählen Sie Gaming Counter oder Refresh Rate, um den Gaming-Zähler oder die Echtzeit-Bildwiederholfrequenz-Einstellung zu aktivieren/deaktivieren.
  √ Wählen Sie Info Location, um die Position der Informationen anzugeben, die auf dem Bildschirm angezeigt werden sollen.

• Crosshair: Wählen Sie den gewünschten Crosshair-Typ passend zu Ihrer Spielumgebung. Dies erleichtert das Zielen erheblich.
• Display Alignment: Wenn die Funktion aktiviert ist, werden Ausrichtungslinien an den vier Seiten des Bildschirms angezeigt, die ein praktisches Werkzeug bieten, um mehrere Monitore perfekt auszurichten.

Geräteeinstellungen konfigurieren

Wenn das Main (Haupt-)Menü auf dem Bildschirm erscheint, bewegen Sie die Control (Steuer-)Taste nach oben (), um das Settings (Einstellungen-)Menü aufzurufen.
Hinweis: Verwenden Sie die Control (Steuer-)Taste, um durch das Menü zu navigieren und Anpassungen vorzunehmen.

Gaming (Spielen)
Konfigurieren Sie die spielbezogenen Einstellungen.

Element	Beschreibung
Aim Stabilizer	Wenn diese Funktion aktiviert ist, reduziert sie Bewegungsunschärfe in schnellen Spielen. Hinweis: Diese Funktion ist nicht verfügbar, wenn die Frequenzeinstellung unter 100 Hz liegt.
Black Equalizer	Stellen Sie die Helligkeit der schwarzen Bereiche ein.
Super Resolution	Schärfen Sie Bilder mit niedriger Auflösung.
Display Mode (Anzeigemodus)	Wählen Sie das Seitenverhältnis des Bildschirms. Full (Voll): Skaliert das Eingangsbild, um den Bildschirm zu füllen. Ideal für Bilder im 16:9-Format. Aspect (Seitenverhältnis): Zeigt das Eingangsbild ohne geometrische Verzerrung an und füllt dabei so viel wie möglich vom Bildschirm aus. 1:1 (1:1): Zeigt das Eingangsbild in seiner nativen Auflösung ohne Skalierung an. 22"W (16:10) (22 Zoll B (16:10)): Zeigt das Eingangsbild an, als ob es auf einem 22"W-Monitor im 16:10-Format wäre. 23"W (16:9) (23 Zoll B (16:9)): Zeigt das Eingangsbild an, als ob es auf einem 23"W-Monitor im 16:9-Format wäre. 23.6"W (16:9) (23,6 Zoll B (16:9)): Zeigt das Eingangsbild an, als ob es auf einem 23,6"W-Monitor im 16:9-Format wäre. 24"W (16:9) (24 Zoll B (16:9)): Zeigt das Eingangsbild an, als ob es auf einem 24"W-Monitor im 16:9-Format wäre. 27"W (16:9) (27 Zoll B (16:9)): Zeigt das Eingangsbild an, als ob es auf einem 27"W-Monitor im 16:9-Format wäre. Hinweis: Diese Option ist nicht mit der Adaptive Sync-Funktion kompatibel.
Overdrive	Verbessert die Reaktionszeit des LCD-Monitors.
Adaptive Sync	Wenn diese Funktion aktiviert ist, eliminiert sie Bildverzögerungen und Tearing beim Spielen.

Picture (Bild)
Konfigurieren Sie die bildbezogenen Einstellungen.

Wählen Sie einen der voreingestellten Bildmodi.

• Standard (Standard): Zum Bearbeiten von Dokumenten oder zum Surfen auf Websites.
• VS mode (VS-Modus): Zum Spielen von FTG(Fighting)-Spielen.
• FPS (FPS): Zum Spielen von FPS (First Person Shooting)-Spielen.
• RTS/RPG (RTS/RPG): Zum Spielen von RTS (Real-Time Strategy)- oder RPG (Role-Playing Game)-Spielen.
• Movie (Film): Zum Ansehen von Filmen.
• Reader (Lesemodus): Zum Anzeigen von Dokumenten.
• sRGB (sRGB): Zum Anzeigen von Fotos und Grafiken auf dem Computer.
• Custom 1 (Benutzerdefiniert 1): Angepasste Bildmoduseinstellungen.
• Custom 2 (Benutzerdefiniert 2): Angepasste Bildmoduseinstellungen.
• Custom 3 (Benutzerdefiniert 3): Angepasste Bildmoduseinstellungen.
• Green (Grün): Zum Sparen des Stromverbrauchs des Monitors. Anschließend können Sie die folgenden Bildeinstellungen konfigurieren.

Element		Beschreibung
Brightness (Helligkeit)		Stellen Sie die Helligkeit des Bildes ein.
Contrast (Kontrast)		Stellen Sie den Kontrast des Bildes ein.
Dynamic Contrast (Dynamischer Kontrast)		Stellen Sie den Schwarzwert des Bildes ein, um den optimalen Kontrast zu erzielen.
6 axis Color (6-Achsen-Farbe)		Eine erweiterte Farbanpassung, bei der Benutzer Farbton und Sättigung für jede Achsenfarbe individuell anpassen können.
Color Vibrance (Farbbrillanz)		Stellen Sie die Intensität der gedämpfteren Farben ein.
Sharpness (Schärfe)		Stellen Sie die Schärfe des Bildes ein.
Gamma (Gamma)		Stellen Sie den mittleren Helligkeitswert ein.
Color Temp. (Farbtemperatur)		Wählen Sie die Farbtemperatur aus. Hinweis: Wählen Sie User Define (Benutzerdefiniert), um die Farbtemperatur durch Anpassen des Rot- (R), Grün- (G) oder Blau- (B) Werts nach Ihren Vorlieben anzupassen.
DCR		Stellen Sie den Schwarzwert des Bildes ein, um den optimalen Kontrast zu erzielen.
Senseye Demo		Teilt den Bildschirm in zwei Hälften (2 Fenster). Das Bild des ausgewählten Modus mit seinen Standardeinstellungen erscheint im linken Fenster, und das angepasste Bild mit den neuen Einstellungen erscheint im rechten Fenster.
Local Dimming		Verbessert das Schwarz von Bildern, die auf dem Monitor angezeigt werden.
Reset Picture (Bildeinstellungen zurücksetzen)		Setzt alle Picture (Bildeinstellungen) auf die Standardwerte zurück.

Hinweis: Die folgenden Bildmodi werden nur angezeigt, wenn die HDR-Funktion aktiviert ist.

• Light Enhance (Lichtverbesserung): Verbessert die Helligkeitsleistung.
• Color Enhance (Farbverbesserung): Verbessert die Farbleistung.
• Dark Enhance (Dunkelheitsverbesserung): Verbessert die Dunkelheitsleistung.

Anzeige
Konfigurieren Sie die Einstellungen für den Bildschirm.

Element	Beschreibung
Eingang	Wählen Sie die Eingangsquelle aus.
KVM	Konfigurieren Sie die KVM-bezogenen Einstellungen. KVM Switch: Schalten Sie die Eingangsquelle um, die in den KVM Wizard-Einstellungen der USB-B- oder Type-C-Verbindung zugewiesen wurde. KVM Wizard: Legen Sie die Eingangsquelle fest, die mit der USB Type-B-Verbindung und USB Type-C verbunden werden soll. KVM Reset: Stellen Sie die KVM-Standardeinstellungen wieder her.
HDR	Aktivieren/Deaktivieren Sie die HDR-Funktion. Hinweis: Diese Option ist nur für HDMI-Eingang verfügbar.
RGB-Bereich	Wählen Sie eine geeignete RGB-Bereichseinstellung oder lassen Sie den Monitor diese automatisch erkennen. Hinweis: Diese Option ist nur für HDMI-Eingang verfügbar.
Overscan	Wenn diese Funktion aktiviert ist, vergrößert sie das Eingangsbild geringfügig, um die äußeren Ränder des Bildes zu verbergen. Hinweis: Diese Option ist nur für HDMI-Eingang verfügbar.

PIP/PBP
Konfigurieren Sie die Einstellungen für die Mehrfachbildanzeige.

Element	Beschreibung
AUS	Deaktivieren Sie die PIP/PBP-Funktion.
PIP	Teilen Sie den Bildschirm in 2 Teile (Hauptfenster und Einfügefenster). Quelle: Ändern Sie die Eingangsquelle für das Einfügefenster. USB Control: Wählen Sie die Steuerungsquelle von USB-B oder Type-C aus. PIP-Größe: Passen Sie die Größe des Einfügefensters an. Position: Verschieben Sie die Position des Einfügefensters. Anzeige-Umschaltung: Tauschen Sie die beiden Fenster aus. Audio-Umschaltung: Wählen Sie die Audioquelle aus, von der Sie den Ton hören möchten.
PBP	Zeigt einen 1x1 geteilten Bildschirm an (linkes und rechtes Fenster). Quelle: Ändern Sie die Eingangsquelle für das rechte Fenster. USB Control: Wählen Sie die Steuerungsquelle von USB-B oder Type-C aus. PBP-Größe: Passen Sie die Fenstergröße an. Anzeige-Umschaltung: Tauschen Sie die beiden Fenster aus. Audio-Umschaltung: Wählen Sie die Audioquelle aus, von der Sie den Ton hören möchten.

Hinweis: PIP/PBP ist nicht kompatibel mit HDR und der Adaptive Sync-Funktion.

System
Konfigurieren Sie die systembezogenen Einstellungen.

Element	Beschreibung
Sprache	Wählen Sie eine verfügbare Sprache für das OSD-Menü.
RGB-LED	Wenn diese Funktion aktiviert ist, können Sie die voreingestellte LED-Farbe und den Effekt auswählen, die auf der Rückseite des Monitors angezeigt werden sollen. Hinweis: Legen Sie die Eingangsquelle fest, die mit der USB Typ-B-Verbindung verbunden werden soll.
Audio	Konfigurieren Sie die audiobezogenen Einstellungen. Lautstärke (Line-Out): Stellen Sie die Lautstärke für den 3,5-mm-Klinkenanschluss ein. Lautstärke (ESS USB): Stellen Sie die Lautstärke für den ESS USB-Eingang ein. Hinweis: Legen Sie die Eingangsquelle fest, die mit der USB Typ-B-Verbindung verbunden werden soll. Stummschaltung: Aktivieren/Deaktivieren Sie die Stummschaltungsfunktion. 600R: Für Geräte mit hoher Impedanz (>600 Ohm) aktivieren Sie diese Option, um eine bessere Klangqualität zu erzielen.
OSD-Einstellungen	Konfigurieren Sie die Einstellungen für das On-Screen-Display (OSD)-Menü. Anzeigedauer: Legen Sie fest, wie lange das OSD-Menü auf dem Bildschirm bleibt. OSD-Transparenz: Passen Sie die Transparenz des OSD-Menüs an.
	OSD-Sperre: Wenn diese Funktion aktiviert ist, sind keine OSD-Anpassungen erlaubt. Hinweis: Um die OSD-Sperrfunktion zu deaktivieren, drücken Sie die Taste Control (Steuerung). Wenn die Meldung auf dem Bildschirm erscheint, wählen Sie Yes (Ja), um zu bestätigen.
Schnellwechsel	Weisen Sie den Hotkeys eine Funktion zu. Verfügbare Optionen: Aim Stabilizer, Black Equalizer, Lautstärke, Eingang, Kontrast, Helligkeit, Bildmodus und KVM Switch. Die Standardeinstellungen der Hotkeys sind wie folgt: Oben : Black Equalizer Unten : Bildmodus Rechts : Eingang Links : Lautstärke Hinweis: Der Monitor verwendet ein Panel mit reduziertem Blaulicht und erfüllt die TÜV Rheinland Low Blue Light Hardware Solution im Werksreset/Standardeinstellungsmodus (Brightness: 40%, Contrast: 50%, CCT: Normal, Preset mode: Standard).
Weitere Einstellungen	Auflösungshinweis: Wenn diese Funktion aktiviert ist, wird die Meldung zur empfohlenen Auflösung auf dem Bildschirm angezeigt, wenn der Monitor zu einer anderen Eingangsquelle wechselt. Automatische Eingangswechsel: Wenn diese Funktion aktiviert ist, wechselt der Monitor automatisch zu einer verfügbaren Eingangsquelle. Automatisches Ausschalten: Wenn diese Funktion aktiviert ist, schaltet sich der Monitor nach einer bestimmten Zeit automatisch aus. LED-Anzeige: Standardmäßig ist die LED-Anzeige auf 'Immer AN' eingestellt. Immer AN: Die Power-LED leuchtet während des Betriebs weiß und im Standby-Modus orange. Immer AUS: Schaltet die Power-LED aus. Standby AN: Die Power-LED leuchtet im Standby-Modus orange. Wenn die Stromversorgung ausgeschaltet ist, bleibt die Power-LED aus.

Einstellungen speichern
Legen Sie die personalisierten OSD-Konfigurationen für Setting1, Setting2 oder Setting3 fest.

Element	Beschreibung
Speichern	Speichern Sie die angepassten Einstellungen.
Laden	Laden Sie die gespeicherten Einstellungen.

Alles zurücksetzen
Stellen Sie den Monitor auf die Werkseinstellungen zurück.

Spezifikationen

Position	Spezifikationen
Panelgröße	31.5-Zoll
Seitenverhältnis	16:9
Auflösung	2560 x 1440
LED-Lebensdauer	30000 Stunden (min.)
Pixelabstand	0.273(H) x 0.273(V)
Helligkeit	350 (typ.)
Kontrastverhältnis	1000:1 (typ.)
Farbtiefe	16.7M
Aktiver Anzeigebereich	698.11(H) x 392.69(V)
Blickwinkel	178°(H) / 178°(V)
Frequenz	DP: 170Hz (Übertaktung) HDMI: 144Hz
Eingangs-/Ausgangsanschlüsse	2x HDMI 2.0 2x USB 3.0 1x DP1.4 (downstream), 1x Kopfhörer unterstützt BC 1.2 Ladung (5V/1.5A) 1x Mikrofon 1x USB-Upstream 1x USB-C (5V/3A, 9V/2A, 12V/1.5A, 1x Line-Out 15V/1A)
Stromversorgung	100 bis 240 Vac bei 50/60 Hz
Stromverbrauch	Ein: 110W (max.) Standby: 0.5W Aus: 0.3W
Abmessungen (B x H x T)	717.6 x 598.3 x 283 mm (mit Standfuß)
Gewicht	10.8 ±0.5 kgs (Netto)
Temperaturbereich (Betrieb)	0°C bis 40°C

Hinweis: Spezifikationen können ohne vorherige Ankündigung geändert werden.

Unterstützte Timing-Liste

Timing-Liste	HDMI	DisplayPort/ USB Type-C
640x480@60Hz
640x480@75Hz
720x480@60Hz
720x576P@50Hz
800x600@60Hz
800x600@75Hz
1024x768@60Hz
1024x768@75Hz
1280x720@60Hz
1280x720@100Hz
1280x720@120Hz
1920x1080@60Hz
1920x1080@120Hz
1920x1080@144Hz
1920x1080@165Hz
1920x1080@170Hz (Overclocking)
2560x1440@60Hz
2560x1440@120Hz
2560x1440@144Hz
2560x1440@165Hz
2560x1440@170Hz (Overclocking)

Fehlerbehebung

Problem	Mögliche Lösung(en)
Keine Stromversorgung	Stellen Sie sicher, dass das Netzkabel korrekt an die Stromquelle und den Monitor angeschlossen ist. Überprüfen Sie das Kabel und den Stecker auf Beschädigungen. Stellen Sie sicher, dass der Monitor eingeschaltet ist.
Kein Bild auf dem Bildschirm	Stellen Sie sicher, dass Monitor und Computer korrekt verbunden und beide Geräte eingeschaltet sind. Stellen Sie sicher, dass Sie die richtige Eingangsquelle ausgewählt haben. Passen Sie die Einstellungen für Helligkeit und Kontrast an.
Das Bild füllt nicht den gesamten Bildschirm aus	Versuchen Sie eine andere Einstellung für den Anzeigemodus (Seitenverhältnis).
Die Farben sind verzerrt	Stellen Sie sicher, dass das Eingangssignalkabel korrekt angeschlossen ist. Konfigurieren Sie die bildbezogenen Einstellungen. Siehe Abschnitt „Picture“ (Bild).
Kein Ton oder geringe Lautstärke	Stellen Sie sicher, dass das Kopfhörerkabel korrekt angeschlossen ist. Passen Sie die Lautstärke an. Passen Sie die Toneinstellungen Ihres Computers an.
ANC oder Kopfhörer ohne Ton	Stellen Sie sicher, dass das USB-Kabel auch über den USB-Upstream-Anschluss mit dem Computer verbunden ist.

Hinweis: Sollte das Problem weiterhin bestehen, wenden Sie sich bitte an unseren Kundendienst.

Grundlegende Pflege

Wenn der Bildschirm verschmutzt ist, gehen Sie wie folgt vor, um ihn zu reinigen:

• Wischen Sie den Bildschirm mit einem weichen, fusselfreien Tuch ab, um eventuellen Reststaub zu entfernen.
• Sprühen oder tragen Sie die Reinigungsflüssigkeit auf ein weiches Tuch auf. Wischen Sie den Bildschirm anschließend vorsichtig mit dem feuchten Tuch ab.

Hinweis:

• Stellen Sie sicher, dass das Tuch feucht, aber nicht nass ist.
• Vermeiden Sie beim Abwischen übermäßigen Druck auf den Bildschirm.
• Saure oder scheuernde Reinigungsmittel können den Bildschirm beschädigen.

Hinweise zum USB-Laden

Die folgenden Geräte sind nicht mit BC 1.2 des CDP-Modus kompatibel. Wenn der Hub an einen PC angeschlossen ist, können diese Geräte nicht über das USB-Kabel geladen werden.

Hersteller	Gerät	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

SICHERHEITSINFORMATIONEN

Sicherheitsvorkehrungen
Lesen Sie die folgenden Sicherheitsvorkehrungen vor der Verwendung des Monitors durch.

• Verwenden Sie nur das mitgelieferte Zubehör oder solches, das vom Hersteller empfohlen wird.
• Bewahren Sie die Plastikverpackung des Produkts außerhalb der Reichweite von Kindern auf.
• Bevor Sie den Monitor an die Steckdose anschließen, stellen Sie sicher, dass die Nennspannung des Netzkabels mit der Stromversorgungsspezifikation des jeweiligen Landes kompatibel ist.
• Der Netzstecker muss an eine ordnungsgemäß verdrahtete und geerdete Steckdose angeschlossen werden.
• Berühren Sie den Stecker nicht mit nassen Händen, da dies sonst leicht zu einem Stromschlag führen kann.
• Stellen Sie den Monitor an einem stabilen und gut belüfteten Ort auf.
• Platzieren Sie den Monitor nicht in der Nähe von Wärmequellen wie elektrischen Heizkörpern oder direktem Sonnenlicht.
• Die Löcher oder Öffnungen am Monitor dienen der Belüftung. Bedecken oder blockieren Sie die Belüftungsöffnungen nicht mit Gegenständen.
• Verwenden Sie den Monitor nicht in der Nähe von Wasser, Getränken oder anderen Flüssigkeiten. Andernfalls kann dies zu einem Stromschlag oder einer Beschädigung des Monitors führen.
• Ziehen Sie den Monitor vor der Reinigung unbedingt aus der Steckdose.
• Da die Bildschirmoberfläche leicht zerkratzt werden kann, vermeiden Sie es, die Oberfläche mit harten oder scharfen Gegenständen zu berühren.
• Verwenden Sie zum Abwischen des Bildschirms ein weiches, fusselfreies Tuch anstelle eines Papiertuchs. Bei Bedarf können Sie einen Glasreiniger zur Reinigung des Monitors verwenden. Sprühen Sie den Reiniger jedoch niemals direkt auf den Bildschirm.
• Trennen Sie das Netzkabel, wenn der Monitor längere Zeit nicht verwendet wird.
• Versuchen Sie nicht, den Monitor selbst zu zerlegen oder zu reparieren.

GIGABYTE Service-Informationen
Weitere Service-Informationen finden Sie auf der offiziellen GIGABYTE-Website: https://www.gigabyte.com/

Urheberrecht
© 2021 GIGA-BYTE TECHNOLOGY CO., LTD. Alle Rechte vorbehalten.
Die in diesem Handbuch erwähnten Marken sind rechtlich bei ihren jeweiligen Eigentümern eingetragen.

Referenzen

• GIGABYTE Global

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

GIGABYTE AORUS FI32Q - Handbuch für taktischen Gaming-Monitor herunterladen

Verfügbare Sprachen
