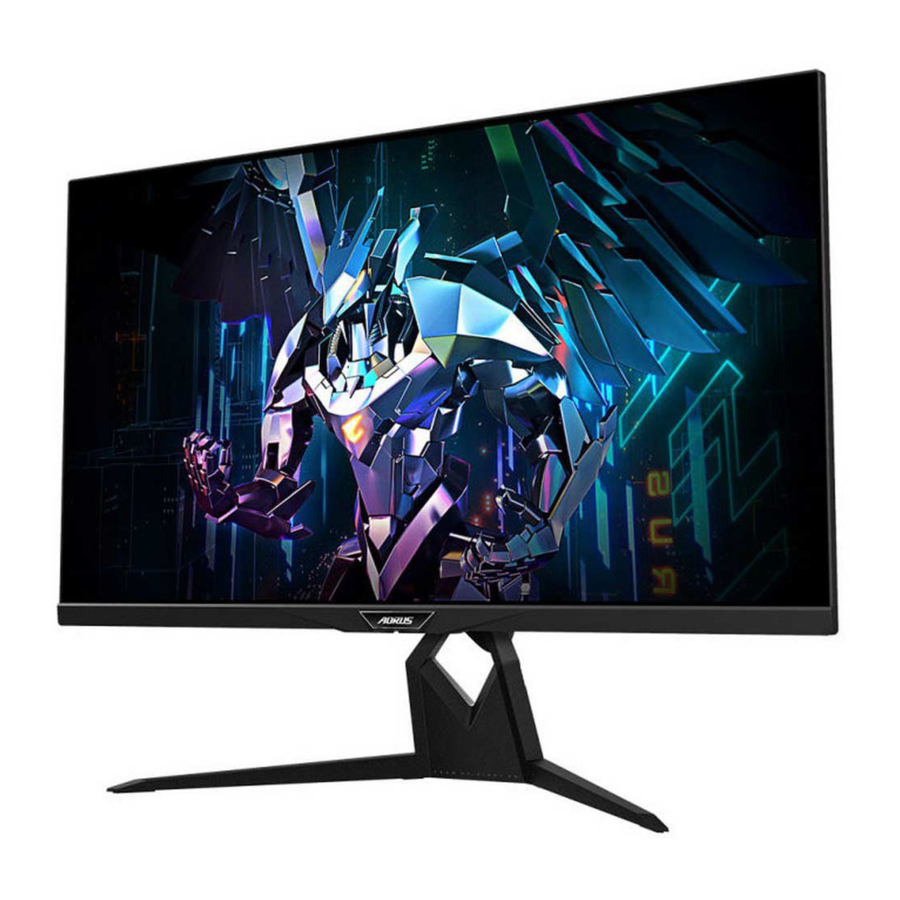

GIGABYTE AORUS FI32Q - Manual del monitor táctico para juegos

INTRODUCCIÓN

Desembalaje

1. Asegúrese de que la caja esté en la orientación correcta, coloque con cuidado la caja sobre una superficie estable. Luego, abra la tapa.

2. Retire los elementos de la espuma EPS superior.

3. Sujete la espuma EPS superior (a través de las aberturas) para retirarla de la caja. Luego, puede retirar el monitor de la espuma EPS inferior.


Contenido del paquete

Los siguientes elementos vienen con su caja de embalaje. Si falta alguno de ellos, póngase en contacto con su distribuidor local.

Nota: Guarde la caja de embalaje y los materiales de embalaje para el futuro transporte del monitor.

Descripción general del producto

Vista frontal

1. LED de encendido
2. Botón de control

Vista trasera

6. Puerto USB ascendente
7. Puertos USB 3.0 (x2)
8. Conector de micrófono
9. Conector de auriculares
10. Puerto de salida de línea

Nota:

HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC.

COMENZANDO

Instalación de la base del monitor

1. Coloque el monitor sobre la espuma EPS inferior, con la pantalla hacia abajo.
2. Alinee y deslice los ganchos del soporte en las ranuras de montaje en la parte posterior de la pantalla.

3. Alinee la base del monitor con el separador debajo del soporte. Luego, fije la base al soporte.

4. Levante el anillo del tornillo y gírelo en el sentido de las agujas del reloj para asegurar la base del monitor en su lugar.
   Nota: También puede usar una moneda o un destornillador pequeño de cabeza plana para apretar el tornillo.

5. Levante el monitor a una posición vertical y colóquelo sobre una mesa.

Ajuste del ángulo de visión

Nota: Sujete la base del monitor para que la pantalla no se caiga cuando realice el ajuste.

Ajuste del ángulo de inclinación
Incline la pantalla hacia adelante o hacia atrás hasta el ángulo de visión deseado (-5˚ a 21˚).

Ajuste del ángulo de giro
Gire la pantalla hacia la izquierda o hacia la derecha para obtener el ángulo de visión deseado (20˚).

Cambio de la orientación de la pantalla

1. Eleve la pantalla a la posición más alta (130 mm).

2. Gire el monitor (90˚ en el sentido de las agujas del reloj) a la orientación vertical.


Instalación de un soporte de montaje en pared (opcional)

Utilice solo un kit de montaje en pared compatible con VESA de 100 x 100 mm.

1. Coloque el monitor sobre la espuma EPS inferior, con la pantalla hacia abajo.
2. Empuje los clips de bloqueo hacia adentro para separar el soporte del monitor.

3. Tire del soporte ligeramente hacia abajo para desenganchar los ganchos. Luego, retire el soporte.

4. Fije el soporte de montaje a los orificios de montaje en la parte posterior del monitor. Luego, use los tornillos provistos con el kit de montaje en pared para asegurar el soporte en su lugar.


Nota: Para montar el monitor en la pared, consulte la guía de instalación que se incluye en el kit de soporte de montaje en pared. Tamaño del tornillo de montaje VESA: M4 x 15 mm mínimo.

Realización de conexiones

1. Cable de alimentación
2. Cable HDMI
3. Cable DisplayPort
4. Cable USB Type-C
5. Cable USB (A-macho a B-macho)

Nota:

• Para asegurarse de que los auriculares funcionen correctamente, el cable USB también debe estar conectado al ordenador a través del puerto USB ascendente.
• Cuando se utilizan los auriculares, el ajuste de volumen del propio monitor se sincroniza en realidad con el volumen de Windows en el PC (incluso si los niveles de volumen no están sincronizados en ambos lados).
  Por lo tanto, para evitar daños en los oídos y los auriculares, se recomienda que, cuando se ponga los auriculares por primera vez, se asegure de que el ajuste de volumen de Windows y el ajuste de volumen del menú OSD del monitor estén en el rango de volumen seguro (se recomienda por debajo de 50).
  A continuación, vuelva a reproducir el sonido.

USO DEL DISPOSITIVO

Encendido/apagado

Encendido

1. Conecte un extremo del cable de alimentación al conector de entrada de CA en la parte posterior del monitor.
2. Conecte el otro extremo del cable de alimentación a una toma de corriente.
3. Pulse el botón Control (Control) para encender el monitor. El LED de encendido se iluminará en blanco, lo que indica que el monitor está listo para usar.

Nota: Si el LED de encendido permanece apagado después de encender el monitor, compruebe la configuración del LED Indicator (Indicador LED) en el menú Settings (Ajustes).

Apagado
Pulse el botón Control (Control) durante 2 segundos para apagar el monitor. Nota: Cuando aparezca el menú Main (Principal) en la pantalla, también puede apagar el monitor moviendo el botón Control (Control) hacia abajo .

Recomendaciones para la comodidad del usuario

Los siguientes son algunos consejos para una visualización cómoda de su monitor:

• Las distancias de visualización óptimas para los monitores oscilan entre aproximadamente 510 mm y 760 mm (20 pulgadas a 30 pulgadas).
• Una pauta general es colocar el monitor de manera que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo de ella cuando esté sentado cómodamente.
• Utilice una iluminación adecuada para el tipo de trabajo que esté realizando.
• Tome descansos regulares y frecuentes (al menos durante 10 minutos) cada 30 minutos.
• Asegúrese de apartar la vista periódicamente de la pantalla del monitor y enfocar un objeto lejano durante al menos 20 segundos durante los descansos.
• El ejercicio ocular puede ayudar a reducir la fatiga visual. Repita estos ejercicios con frecuencia:

1. mire hacia arriba y hacia abajo
2. gire lentamente el ojo
3. mueva los ojos en diagonal.

Selección de la fuente de entrada

1. Mueva el botón Control (Control) hacia la derecha para entrar en el menú Input (Entrada).
2. Mueva el botón Control (Control) hacia arriba/abajo para seleccionar la fuente de entrada deseada. Luego, pulse el botón Control (Control) para confirmar.

OPERACIONES

Menú Rápido

Tecla de acceso rápido
De forma predeterminada, el botón Control ha sido asignado con la función específica.
Nota: Para cambiar la función preestablecida de la tecla de acceso rápido, consulte la sección "Cambio Rápido".
Para acceder a la función de tecla de acceso rápido, haga lo siguiente:

• Mueva el botón Control hacia arriba () para entrar en el menú Black Equalizer (Ecualizador de Negros). Mueva el botón Control hacia arriba/abajo () para ajustar la configuración y pulse el botón Control para confirmar.


Guía de la tecla de función
Pulse el botón Control para mostrar el menú Main (Principal).

A continuación, utilice el botón Control para seleccionar la función deseada y configurar los ajustes relacionados.

Dashboard
Cuando el menú Main (Principal) aparezca en la pantalla, mueva el botón Control hacia la izquierda para entrar en el menú Dashboard.

• Function (Función): Activar/Desactivar la función. Cuando está activada, puede seleccionar la(s) opción(es) que se mostrarán en la pantalla.
• Dashboard Location (Ubicación del Panel): Especifique la ubicación de la información del Panel que se mostrará en la pantalla.

Una vez que la configuración del Panel esté completa, transferirá los datos del sistema al SOC a través del puerto USB y mostrará el valor de la(s) función(es) seleccionada(s) en la pantalla.

Nota: Asegúrese de que el cable USB esté conectado correctamente al puerto USB ascendente del monitor y al puerto USB de su ordenador.

Game Assist
Cuando el menú Main (Principal) aparezca en la pantalla, mueva el botón Control hacia la derecha para entrar en el menú Game Assist.

• AORUS Info: Configure los ajustes relacionados con el juego FPS (First Person Shooting - Disparos en Primera Persona).
  √ Seleccione Gaming Timer (Temporizador de Juego) para seleccionar el modo de temporizador de cuenta atrás. Para desactivar esta función, ajuste la configuración a OFF (Apagado).
  √ Seleccione Gaming Counter (Contador de Juego) o Refresh Rate (Tasa de Refresco) para activar/desactivar el contador de juego o el ajuste de la tasa de refresco en tiempo real.
  √ Seleccione Info Location (Ubicación de la Información) para especificar la ubicación de la información que se mostrará en la pantalla.

• Crosshair (Punto de Mira): Seleccione el tipo de punto de mira deseado para que se adapte a su entorno de juego. Facilita mucho la puntería.
• Display Alignment (Alineación de Pantalla): Cuando la función está activada, muestra las líneas de alineación en los cuatro lados de la pantalla, proporcionando una herramienta útil para alinear varios monitores perfectamente.

Configurar los ajustes del dispositivo

Cuando aparezca el menú Main (Principal) en la pantalla, mueva el botón Control hacia arriba () para entrar en el menú Settings (Ajustes).
Nota: Utilice el botón Control para navegar por el menú y realizar ajustes.

Gaming (Juego)
Configure los ajustes relacionados con el juego.

Picture (Imagen)
Configure los ajustes relacionados con la imagen.

Seleccione uno de los modos de imagen preestablecidos.

• Standard (Estándar): Para editar documentos o navegar por sitios web.
• VS mode: Para jugar juegos FTG (Fighting).
• FPS: Para jugar juegos FPS (First Person Shooting).
• RTS/RPG: Para jugar juegos RTS (Real-Time Strategy) o RPG (Role-Playing Game).
• Movie (Película): Para ver películas.
• Reader (Lector): Para ver documentos.
• sRGB: Para ver fotos y gráficos en el ordenador.
• Custom 1 (Personalizado 1): Ajustes de modo de imagen personalizados.
• Custom 2 (Personalizado 2): Ajustes de modo de imagen personalizados.
• Custom 3 (Personalizado 3): Ajustes de modo de imagen personalizados.
• Green (Verde): Para ahorrar el consumo de energía del monitor. A continuación, puede configurar los siguientes ajustes de imagen.

Nota: Los siguientes modos de imagen se mostrarán solo cuando la función HDR esté activada.

• Light Enhance: Mejora el rendimiento del brillo.
• Color Enhance: Mejora el rendimiento del color.
• Dark Enhance: Mejora el rendimiento de la oscuridad.

Pantalla
Configure los ajustes relacionados con la pantalla.

Elemento	Descripción
Entrada (Input)	Seleccione la fuente de entrada.
KVM	Configure los ajustes relacionados con KVM. KVM Switch: Cambie la fuente de entrada que ha sido asignada a la conexión USB-B o Type-C en los ajustes del Asistente KVM (KVM Wizard). KVM Wizard: Establezca la fuente de entrada para que se vincule con la conexión USB Type-B y USB Type-C KVM Reset: Restaure los ajustes predeterminados de KVM.
HDR	Active/Desactive la función HDR. Nota: Esta opción solo está disponible para la entrada HDMI.
Rango RGB (RGB Range)	Seleccione un ajuste de rango RGB apropiado o deje que el monitor lo detecte automáticamente. Nota: Esta opción solo está disponible para la entrada HDMI.
Overscan	Cuando esta función está activada, amplía ligeramente la imagen de entrada para ocultar los bordes exteriores de la imagen. Nota: Esta opción solo está disponible para la entrada HDMI.

PIP/PBP
Configure los ajustes relacionados con la función multipantalla.

Elemento (Item)	Descripción (Description)
OFF	Desactive la función PIP/PBP.
PIP	Divida la pantalla en 2 partes (ventana principal y ventana insertada). Fuente (Source): Cambie la fuente de entrada para la ventana insertada. Control USB (USB Control): Seleccione la fuente de control desde USB-B o Type-C. Tamaño PIP (PIP Size): Ajuste el tamaño de la ventana insertada. Ubicación (Location): Mueva la posición de la ventana insertada. Cambio de pantalla (Display Switch): Intercambie las dos ventanas. Cambio de audio (Audio Switch): Seleccione de qué fuente de audio quiere escuchar el sonido.
PBP	Muestre la pantalla dividida 1x1 (ventanas izquierda y derecha). Fuente (Source): Cambie la fuente de entrada para la ventana derecha. Control USB (USB Control): Seleccione la fuente de control desde USB-B o Type-C. Tamaño PBP (PBP Size): Ajuste el tamaño de la ventana. Cambio de pantalla (Display Switch): Intercambie las dos ventanas. Cambio de audio (Audio Switch): Seleccione de qué fuente de audio quiere escuchar el sonido.

Nota: PIP/PBP no es compatible con las funciones HDR y Adaptive Sync.

Sistema
Configure los ajustes relacionados con el sistema.

Elemento	Descripción
Language (Idioma)	Seleccione un idioma disponible para el menú OSD.
RGB LED	Cuando esta función está habilitada, puede seleccionar el color y el efecto LED preestablecidos para que se muestren en la parte posterior del monitor. Nota: Configure la fuente de entrada para que se vincule con la conexión USB Type-B.
Audio	Configure los ajustes relacionados con el audio. Volume(Line out) (Volumen (Salida de línea)): Ajuste el nivel de volumen para el conector de 3,5 mm. Volume(ESS USB) (Volumen (ESS USB)): Ajuste el nivel de volumen para la entrada ESS USB. Nota: Configure la fuente de entrada para que se vincule con la conexión USB Type-B. Mute (Silencio): Activar/Desactivar la función de silencio. 600R: Para dispositivos de alta impedancia (>600 ohm), active esta opción para obtener una mejor calidad de sonido.
OSD Settings (Ajustes OSD)	Configure los ajustes relacionados con el menú de visualización en pantalla (OSD). Display Time (Tiempo de visualización): Establezca la duración de tiempo que el menú OSD permanece en la pantalla. OSD Transparency (Transparencia OSD): Ajuste la transparencia del menú OSD.
	OSD Lock (Bloqueo OSD): Cuando esta función está habilitada, no se permite ningún ajuste OSD. Nota: Para desactivar la función de bloqueo OSD, pulse la tecla Control. Cuando aparezca el mensaje en la pantalla, seleccione Yes (Sí) para confirmar.
Quick Switch (Cambio rápido)	Asigne la función de las teclas de acceso rápido. Opciones disponibles: Aim Stabilizer (Estabilizador de puntería), Black Equalizer (Ecualizador de negros), Volume (Volumen), Input (Entrada), Contrast (Contraste), Brightness (Brillo), Picture Mode (Modo de imagen) y KVM Switch (Conmutador KVM). La configuración predeterminada de las teclas de acceso rápido es la siguiente: Up (Arriba) : Black Equalizer (Ecualizador de negros) Down (Abajo) : Picture Mode (Modo de imagen) Right (Derecha) : Input (Entrada) Left (Izquierda) : Volume (Volumen) Nota: El monitor utiliza un panel de baja luz azul y cumple con la solución de hardware de baja luz azul de TÜV Rheinland en el modo de configuración predeterminada/restablecimiento de fábrica (Brightness (Brillo): 40%, Contrast (Contraste): 50%, CCT: Normal, Preset mode (Modo preestablecido): Standard (Estándar)).
Other Settings (Otros ajustes)	Resolution Notice (Aviso de resolución): Cuando esta función está habilitada, el mensaje de resolución recomendada aparecerá en la pantalla cuando el monitor cambie a otra fuente de entrada. Input Auto Switch (Cambio automático de entrada): Cuando esta función está habilitada, cambia automáticamente a una fuente de entrada disponible. Auto Power OFF (Apagado automático): Cuando esta función está habilitada, el monitor se apagará automáticamente después de un cierto período de tiempo. LED Indicator (Indicador LED): De forma predeterminada, el indicador LED está configurado en Always ON (Siempre encendido). Always ON (Siempre encendido): El LED de encendido se ilumina en blanco durante el funcionamiento y en naranja en el modo de espera. Always OFF (Siempre apagado): Apague el LED de encendido. Standby ON (Espera encendida): El LED de encendido se ilumina en naranja en el modo de espera. Cuando se apaga la fuente de alimentación, el LED de encendido permanecerá apagado.

Save Settings (Guardar ajustes)
Establezca las configuraciones OSD personalizadas para Setting1 (Ajuste1), Setting2 (Ajuste2) o Setting3 (Ajuste3).

Elemento	Descripción
Save (Guardar)	Guarde los ajustes personalizados.
Load (Cargar)	Cargue los ajustes guardados.

Reset All (Restablecer todo)
Restaure el monitor a su configuración predeterminada de fábrica.

Especificaciones

Artículo	Especificaciones
Tamaño del panel	31,5 pulgadas
Relación de aspecto	16:9
Resolución	2560 x 1440
Vida útil del LED	30000 horas (mín.)
Separación de píxeles	0,273(H) x 0,273(V)
Brillo	350 (típ.)
Relación de contraste	1000:1 (típ.)
Profundidad de color	16,7M
Área de visualización activa	698,11(H) x 392,69(V)
Ángulo de visión	178°(H) / 178°(V)
Frecuencia	DP: 170Hz (Overclocking) HDMI: 144Hz
Terminales de entrada/salida	2x HDMI 2.0 2x USB 3.0 1x DP1.4 (descendente), 1x Auriculares compatible con carga BC 1.2 (5V/1.5A) 1x Micrófono 1x USB ascendente 1x USB-C (5V/3A, 9V/2A, 12V/1.5A, 1x Salida de línea 15V/1A)
Fuente de alimentación	100 a 240 Vca a 50/60 Hz
Consumo de energía	Encendido: 110W (máx.) En espera: 0,5W Apagado: 0,3W
Dimensiones (An x Al x Pr)	717,6 x 598,3 x 283 mm (con soporte)
Peso	10,8 ±0,5 kgs (Neto)
Rango de temperatura (operación)	0°C a 40°C

Nota: Especificaciones sujetas a cambios sin previo aviso.

Lista de tiempos admitidos

Lista de tiempos	HDMI	DisplayPort/ USB Type-C
640x480@60Hz
640x480@75Hz
720x480@60Hz
720x576P@50Hz
800x600@60Hz
800x600@75Hz
1024x768@60Hz
1024x768@75Hz
1280x720@60Hz
1280x720@100Hz
1280x720@120Hz
1920x1080@60Hz
1920x1080@120Hz
1920x1080@144Hz
1920x1080@165Hz
1920x1080@170Hz (Overclocking)
2560x1440@60Hz
2560x1440@120Hz
2560x1440@144Hz
2560x1440@165Hz
2560x1440@170Hz (Overclocking)

Resolución de problemas

Problema	Posibles soluciones
Sin alimentación	Asegúrese de que el cable de alimentación esté conectado correctamente a la fuente de alimentación y al monitor. Compruebe el cable y el enchufe para asegurarse de que no estén rotos. Asegúrese de que el monitor esté encendido.
No aparece ninguna imagen en la pantalla	Asegúrese de que el monitor y el ordenador estén conectados correctamente y que ambos dispositivos estén encendidos. Asegúrese de haber seleccionado la fuente de entrada correcta. Ajuste la configuración de Brillo (Brightness) y Contraste (Contrast).
La imagen no llena toda la pantalla	Pruebe con diferentes ajustes de Modo de visualización (Display Mode) (relación de aspecto).
Los colores están distorsionados	Asegúrese de que el cable de señal de entrada esté conectado correctamente. Configure los ajustes relacionados con la imagen. Consulte la sección "Imagen".
No hay sonido o el volumen es bajo	Asegúrese de que el cable de los auriculares esté conectado correctamente. Ajuste el nivel de volumen. Ajuste la configuración relacionada con el sonido de su ordenador.
Sin sonido en ANC o auriculares	Asegúrese de que el cable USB también esté conectado al ordenador a través del puerto USB ascendente.

Nota: Si el problema persiste, póngase en contacto con nuestro servicio de atención al cliente para obtener más ayuda.

Cuidado básico

Cuando la pantalla se ensucie, haga lo siguiente para limpiarla:

• Limpie la pantalla con un paño suave que no suelte pelusa para eliminar cualquier resto de polvo.
• Rocíe o aplique el líquido de limpieza sobre un paño suave. A continuación, limpie suavemente la pantalla con el paño húmedo.

Nota:

• Asegúrese de que el paño esté húmedo, pero no mojado.
• Al limpiar, evite aplicar una presión excesiva sobre la pantalla.
• Los limpiadores ácidos o abrasivos pueden dañar la pantalla.

Notas sobre la carga USB

Los siguientes dispositivos no son compatibles con BC 1.2 del modo CDP. Cuando el concentrador está conectado a un PC, estos dispositivos no se pueden cargar con el cable USB.

Proveedor	Dispositivo	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

INFORMACIÓN DE SEGURIDAD

Precauciones de seguridad
Lea las siguientes Precauciones de seguridad antes de utilizar el monitor.

• Utilice únicamente los accesorios que se suministran con el monitor o los que recomienda el fabricante.
• Mantenga la bolsa de plástico del embalaje del producto en un lugar al que no puedan acceder los niños.
• Antes de conectar el monitor a la toma de corriente, asegúrese de que la tensión nominal del cable de alimentación es compatible con las especificaciones de alimentación del país en el que se encuentra.
• El enchufe del cable de alimentación debe conectarse a una toma de corriente correctamente cableada y con toma de tierra.
• No toque el enchufe con las manos mojadas, ya que podría provocar una descarga eléctrica.
• Coloque el monitor en un lugar estable y bien ventilado.
• No coloque el monitor cerca de fuentes de calor como radiadores eléctricos o la luz solar directa.
• Los orificios o aberturas del monitor son para la ventilación. No cubra ni bloquee los orificios de ventilación con ningún objeto.
• No utilice el monitor cerca de agua, bebidas o cualquier tipo de líquido. Si no lo hace, podría provocar una descarga eléctrica o dañar el monitor.
• Asegúrese de desenchufar el monitor de la toma de corriente antes de limpiarlo.
• Como la superficie de la pantalla es fácil de rayar, evite tocar la superficie con cualquier objeto duro o afilado.
• Utilice un paño suave que no suelte pelusa en lugar de un pañuelo de papel para limpiar la pantalla. Puede utilizar un limpiacristales para limpiar el monitor si es necesario. Sin embargo, nunca rocíe el limpiador directamente sobre la pantalla.
• Desconecte el cable de alimentación si no va a utilizar el monitor durante un largo periodo de tiempo.
• No intente desmontar o reparar el monitor usted mismo.

Información de servicio de GIGABYTE
Para obtener más información sobre el servicio, visite el sitio web oficial de GIGABYTE: https://www.gigabyte.com/

Copyright
© 2021 GIGA-BYTE TECHNOLOGY CO., LTD. Todos los derechos reservados.
Las marcas comerciales mencionadas en este manual están legalmente registradas a sus respectivos propietarios.
