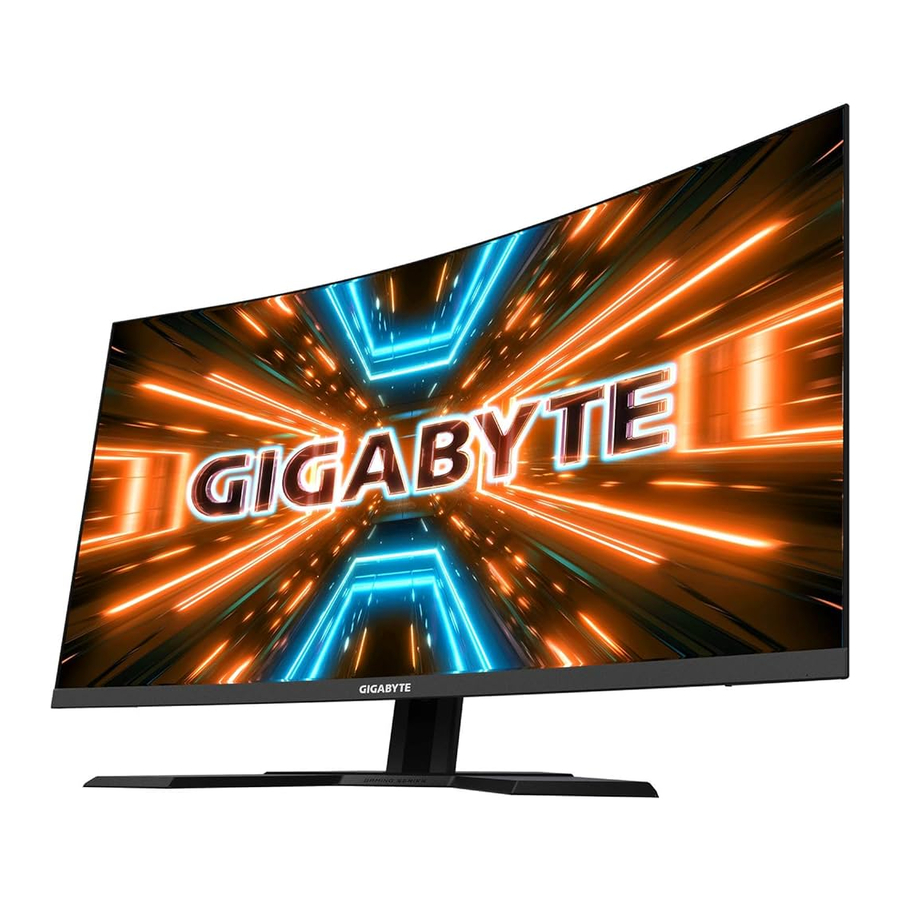

Manual del monitor para juegos GIGABYTE G32QC A

Contenidos

1 INTRODUCCIÓN
2 COMENZANDO
3 USO DEL DISPOSITIVO
4 OPERACIONES
5 Especificaciones
6 Lista de tiempos admitidos
7 Resolución de problemas
8 Cuidado básico
9 Información del servicio de GIGABYTE
10 INFORMACIÓN DE SEGURIDAD
11 Referencias
12 Descargar manual
13 En otros idiomas

INTRODUCCIÓN

Desembalaje

Abra la cubierta superior de la caja de embalaje. Luego observe la etiqueta de desembalaje adherida en la cubierta interior.
Asegurándose de que la caja esté en la orientación correcta, coloque con cuidado la caja sobre la superficie estable.
Abra la cubierta interior.
Sujete el ensamblaje de espuma EPS (a través de las aberturas) para sacarlo de la caja.
Retire los elementos de la espuma EPS superior.
Retire la espuma EPS superior. Luego puede retirar el monitor de la espuma EPS inferior.

Contenido del paquete

Los siguientes elementos vienen con su caja de embalaje. Si falta alguno de ellos, póngase en contacto con su distribuidor local.

Nota: Conserve la caja de embalaje y los materiales de embalaje para el futuro transporte del monitor.

Descripción general del producto

Vista frontal

LED de encendido

Vista trasera

Botón de control
Bloqueo Kensington
Conector para auriculares
Puertos HDMI (x2)
DisplayPort
Puerto USB ascendente
Puertos USB 3.0 (x2)
Conector de entrada de CC

Los términos HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress y los logotipos de HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing Administrator, Inc.

COMENZANDO

Instalación de la base de la unidad

Coloque el monitor en la espuma EPS inferior, con la pantalla hacia abajo.
Asegurándose de que los orificios de los tornillos estén correctamente alineados, conecte el soporte a la parte posterior del monitor. Luego, use los tornillos para asegurar el soporte.
Alinee la base del monitor con el separador debajo del soporte. Luego coloque la base sobre el soporte.
Levante el anillo del tornillo y gírelo en el sentido de las agujas del reloj para asegurar la base del monitor en su lugar.
Levante el monitor a una posición vertical y colóquelo sobre una mesa.

Ajuste del ángulo de visión

Nota: Sujete la base del monitor para que la pantalla no se caiga cuando realice el ajuste.

Ajuste del ángulo de inclinación

Incline la pantalla hacia adelante o hacia atrás hasta el ángulo de visión deseado (-5˚ a 20˚).

Ajuste de la altura de la pantalla

Baje o levante la pantalla a la altura deseada (0 a 100 mm).

Instalación de un soporte de montaje en pared

Opcional
Utilice solo el kit de montaje en pared de 100 x 100 mm recomendado por el fabricante.

Coloque el monitor en la espuma EPS inferior, con la pantalla hacia abajo.
Retire los tornillos que aseguran el soporte al monitor.
Retire el soporte.
Conecte el soporte de montaje a los orificios de montaje en la parte posterior del monitor. Luego, use los tornillos para asegurar el soporte en su lugar.

Nota: Para montar el monitor en la pared, consulte la guía de instalación que se incluye en el kit del soporte de montaje en pared.

Realización de conexiones

Cable de auriculares
Cable HDMI
Cable DisplayPort
Cable USB (A-macho a B-macho)
Cable USB
Adaptador de corriente y cable de alimentación

USO DEL DISPOSITIVO

Encendido/apagado

Encender

Conecte el cable de alimentación al adaptador de corriente.
Conecte el adaptador de corriente al conector de entrada de CC en la parte posterior del monitor.
Conecte el cable de alimentación a una toma de corriente.
Presione el botón Control para encender el monitor. El LED de encendido se iluminará en blanco, lo que indica que el monitor está listo para usar.

Nota: Si no hay señal, el monitor mostrará la notificación No Signal (Sin señal) durante un tiempo. Luego, el monitor pasará al modo de ahorro de energía y el LED de encendido se iluminará en blanco y comenzará a parpadear con un período de un segundo.

Apagar
Presione el botón Control durante 2 segundos para apagar el monitor.
Nota: Cuando el menú Main (Principal) aparece en la pantalla, también puede apagar el monitor moviendo el botón Control hacia abajo ( ).

Recomendaciones para la comodidad del usuario

El monitor adopta la tecnología Flicker-Free, que elimina el parpadeo visible del monitor y evita que los usuarios sufran fatiga y tensión ocular. Los siguientes son algunos consejos para una visualización cómoda de su monitor:

Las distancias de visualización óptimas para los monitores varían de aproximadamente 510 mm a 760 mm (20" a 30").
Una pauta general es colocar el monitor de manera que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo de ellos cuando esté cómodamente sentado.
Use una iluminación adecuada para el tipo de trabajo que esté realizando.
Tome descansos regulares y frecuentes (al menos durante 10 minutos) cada media hora.
Asegúrese de apartar la vista periódicamente de la pantalla del monitor y concéntrese en un objeto lejano durante al menos 20 segundos durante los descansos.
El ejercicio ocular puede ayudar a reducir la tensión ocular. Repita estos ejercicios con frecuencia:

mirar hacia arriba y hacia abajo
girar lentamente el ojo
mover los ojos diagonalmente.

Selección de la fuente de entrada

Mueva el botón Control hacia la derecha ( ) para ingresar al menú Input (Entrada).
Mueva el botón Control hacia arriba/abajo ( ) para seleccionar la fuente de entrada deseada. Luego presione el botón Control para confirmar.

OPERACIONES

Tecla de acceso rápido
De forma predeterminada, el botón Control tiene asignada una función específica.
Nota: Para cambiar la función preestablecida de la tecla de acceso rápido, consulte la sección "Cambio rápido".

Para acceder a la función de tecla de acceso rápido, haga lo siguiente:

Mueva el botón Control hacia arriba ( ) para entrar en el menú Black Equalizer.
Mueva el botón Control hacia arriba/abajo ( ) para ajustar la configuración y pulse el botón Control para confirmar.
Mueva el botón Control hacia abajo ( ) para entrar en el menú Picture Mode.
Mueva el botón Control hacia arriba/abajo ( ) para seleccionar la opción deseada y pulse el botón Control para confirmar.
Mueva el botón Control hacia la izquierda ( ) para entrar en el menú Volume.
Mueva el botón Control hacia arriba/abajo ( ) para ajustar el nivel de volumen de los auriculares y pulse el botón Control para confirmar.
Mueva el botón Control hacia la derecha ( ) para entrar en el menú Input. Consulte la sección "Selección de la fuente de entrada".

Nota: Para cerrar el menú, mueva el botón Control hacia la izquierda ( ).

Guía de teclas de función

Pulse el botón Control para mostrar el menú Main.
A continuación, utilice el botón Control para seleccionar la función deseada y configurar los ajustes relacionados.

Panel de control

Cuando el menú Main aparezca en la pantalla, mueva el botón Control hacia la izquierda ( ) para entrar en el menú Dashboard.

Function: Activar/desactivar la función. Cuando está activada, puede seleccionar la(s) opción(es) que desea que se muestre(n) en la pantalla.
Dashboard Location: Especifique la ubicación de la información del Panel de control que se mostrará en la pantalla.

Una vez que se complete la configuración del Panel de control, transferirá los datos del sistema al SOC a través del puerto USB y mostrará el valor de la(s) función(es) seleccionada(s) en la pantalla.

Nota: Asegúrese de que el cable USB esté conectado correctamente al puerto USB ascendente del monitor y al puerto USB de su ordenador.

Asistencia de juego

Cuando el menú Main aparezca en la pantalla, mueva el botón Control hacia la derecha ( ) para entrar en el menú Game Assist.

GAME INFO: Configure los ajustes relacionados con el juego FPS (First Person Shooting).
- Seleccione Gaming Timer para seleccionar el modo de temporizador de cuenta atrás. Para desactivar esta función, ajuste la configuración a OFF.
- Seleccione Gaming Counter o Refresh Rate para activar/desactivar el contador de juegos o el ajuste de la frecuencia de actualización en tiempo real.
- Seleccione Info Location para especificar la ubicación de la información que se mostrará en la pantalla.
Crosshair: Seleccione el tipo de mira que desee para que se adapte a su entorno de juego. Facilita mucho la puntería.
Display Alignment: Cuando la función está activada, muestra las líneas de alineación en los cuatro lados de la pantalla, lo que proporciona una herramienta útil para alinear varios monitores a la perfección.

Configurar los ajustes del dispositivo

Cuando aparezca el menú Main (Principal) en la pantalla, mueva el botón Control hacia arriba ( ) para entrar en el menú Settings (Ajustes).
Nota: Use el botón Control para navegar por el menú y realizar ajustes.

Juegos

Configure los ajustes relacionados con el juego.

Elemento	Descripción
Estabilizador de puntería	Cuando esta función está activada, reduce el desenfoque de movimiento en juegos de movimiento rápido. Nota: Esta función no está disponible en las siguientes condiciones: cuando el ajuste de frecuencia es inferior a 100 Hz. cuando la función AMD FreeSync Premium Pro está activada. cuando la fuente actual es HDR.
Ecualizador de negros	Ajuste el brillo de las zonas negras.
Súper resolución	Aumente la nitidez de las imágenes de baja resolución.
Modo de visualización	Seleccione la relación de aspecto de la pantalla. Completa: Amplía la imagen de entrada para llenar la pantalla. Ideal para imágenes con una relación de aspecto de 16:9. Aspecto: Muestra la imagen de entrada sin distorsión geométrica, llenando la mayor parte posible de la pantalla. Nota: 1:1, 22"W(16:10), 23"W(16:9), 23.6W(16:9), 24"W(16:9). No es compatible con la función AMD FreeSync Premium Pro.
Overdrive	Mejore el tiempo de respuesta del monitor LCD.
AMD FreeSync Premium Pro	Cuando esta función está activada, elimina el retraso y el tearing de la pantalla al jugar.

Imagen

Configure los ajustes relacionados con la imagen.

Seleccione uno de los modos de imagen preestablecidos.

Estándar: Para editar documentos o navegar por sitios web.
FPS: Para jugar a juegos FPS (First Person Shooting).
RTS/RPG: Para jugar a juegos RTS (Real-Time Strategy) o RPG (Role-Playing Game).
Película: Para ver películas.
Lector: Para ver documentos.
sRGB: Para ver fotos y gráficos en el ordenador.
Personalizado 1: Ajustes personalizados del modo de imagen.
Personalizado 2: Ajustes personalizados del modo de imagen.
Personalizado 3: Ajustes personalizados del modo de imagen.

A continuación, puede configurar los siguientes ajustes de imagen.

Elemento	Descripción
Brillo	Ajuste el brillo de la imagen.
Contraste	Ajuste el contraste de la imagen.
Intensidad de color	Ajuste la intensidad de los colores más apagados.
Nitidez	Ajuste la nitidez de la imagen.
Gamma	Ajuste el nivel medio de luminancia.
Temperatura de color	Seleccione la temperatura de color. Nota: Seleccione Definido por el usuario para personalizar la temperatura del color ajustando el nivel de rojo (R), verde (G) o azul (B) según su preferencia.
Luz azul baja	Reduzca la cantidad de exposición a la luz azul de la pantalla. Nivel 0: Sin cambios. Nivel 1~10: Cuanto más alto sea el nivel, más se reducirá la luz azul. Nota: El nivel 10 es el ajuste optimizado. Cumple con la certificación de luz azul baja de TUV.
Contraste dinámico	Ajuste el nivel de negro de la imagen para lograr el contraste óptimo.
Restablecer imagen	Restablezca todos los ajustes de Picture (Imagen) a los ajustes predeterminados.

Pantalla

Configure los ajustes relacionados con la pantalla.

Elemento	Descripción
Entrada	Seleccione la fuente de entrada.
Overclock	Active el monitor para aplicar una frecuencia de actualización más alta. Nota: Cuando el Overclocking está activado, el monitor puede provocar parpadeo u otros efectos adversos que pueden derivarse de la configuración total del sistema y posiblemente de las especificaciones del panel de la pantalla. Es posible reducir estos efectos estableciendo una frecuencia de actualización más baja.
Rango RGB	Seleccione un ajuste de rango RGB apropiado o deje que el monitor lo detecte automáticamente. Nota: Esta opción solo está disponible para la entrada HDMI.
Overscan	Cuando esta función está activada, amplía ligeramente la imagen de entrada para ocultar los bordes exteriores de la imagen.

PIP/PBP

Configure los ajustes relacionados con la imagen múltiple.

Elemento	Descripción
Apagado	Desactive la función PIP/PBP.
PIP	Divida la pantalla en 2 partes (ventana principal y ventana insertada). Fuente: Cambie la fuente de entrada para la ventana insertada. Tamaño PIP: Ajuste el tamaño de la ventana insertada. Ubicación: Mueva la posición de la ventana insertada. Cambio de pantalla: Intercambie las dos ventanas. Cambio de audio: Seleccione de qué fuente de audio quiere escuchar el sonido.
PBP	Muestra una pantalla dividida de 1x1 (ventanas izquierda y derecha). Fuente: Cambie la fuente de entrada para la ventana derecha. Tamaño PBP: Ajuste el tamaño de la ventana. Cambio de pantalla: Intercambie las dos ventanas. Cambio de audio: Seleccione de qué fuente de audio quiere escuchar el sonido.

Nota: PIP/PBP no es compatible con las funciones HDR y AMD FreeSync Premium Pro.

Sistema

Configure los ajustes relacionados con el sistema.

Elemento	Descripción
Audio	Configure los ajustes de audio. Volumen: Ajuste el nivel de volumen. Silencio: Active/desactive la función de silencio.
Ajustes OSD	Configure los ajustes relacionados con el menú de visualización en pantalla (OSD). Tiempo de visualización: Establezca el tiempo que el menú OSD permanece en la pantalla. Transparencia OSD: Ajuste la transparencia del menú OSD. Bloqueo OSD: Cuando esta función está activada, no se permite ningún ajuste OSD. Nota: Para desactivar la función de bloqueo OSD, pulse la tecla Control. Cuando aparezca el mensaje en la pantalla, seleccione Yes (Sí) para confirmar
Cambio rápido	Asigne la función de las teclas de acceso rápido. Opciones disponibles: Estabilizador de puntería, Ecualizador de negros, Luz azul baja, Volumen, Entrada, Contraste, Brillo y Modo de imagen. La configuración predeterminada de las teclas de acceso rápido es la siguiente: Arriba ( ): Ecualizador de negros Abajo ( ): Modo de imagen Derecha ( ): Entrada Izquierda ( ): Volumen
Otros ajustes	Aviso de resolución: Cuando esta función está activada, el mensaje de resolución recomendada aparecerá en la pantalla cuando el monitor cambie a otra fuente de entrada. Cambio automático de entrada: Cuando esta función está activada, cambia automáticamente a una fuente de entrada disponible. Apagado automático: Cuando esta función está activada, el monitor se apagará automáticamente después de un cierto tiempo. Indicador LED: De forma predeterminada, el indicador LED está configurado en Always ON (Siempre encendido). Indicador LED Always OFF (Siempre apagado): Apague el LED de encendido. Indicador LED Always ON (Siempre encendido): El LED de encendido se ilumina en blanco durante el funcionamiento y se ilumina a intervalos de 1 segundo en el modo de espera. Indicador LED Standby ON (Espera encendida): El LED de encendido se apaga durante el funcionamiento y se ilumina a intervalos de 1 segundo en el modo de espera. Cuando se apaga la fuente de alimentación, el LED de encendido permanecerá apagado.

Idioma

Seleccione un idioma disponible para el menú OSD.

Guardar ajustes

Establezca las configuraciones OSD personalizadas para Setting1 (Ajuste1), Setting2 (Ajuste2) o Setting3 (Ajuste3).

Elemento	Descripción
Guardar	Guarde los ajustes personalizados.
Cargar	Cargue los ajustes guardados.

Restablecer todo

Restaure el monitor a su configuración predeterminada de fábrica.

Especificaciones

Artículo	Especificaciones
Tamaño del panel	31.5 pulgadas
Relación de aspecto	16:9
Resolución	2560 x 1440
Vida útil del LED	30,000 horas
Separación entre píxeles	0.2724 x 0.2724
Brillo	350 nits (típ.)
Relación de contraste	3000:1 (típ.)
Colores de pantalla	16.7M (8 bits)
Área de visualización activa	697.344(H) x 392.256(V)
Ángulo de visión	178°(H) / 178°(V)
Terminales de entrada/salida	2x HDMI 2.0 1x DP1.2 1x Auriculares 1x USB ascendente 2x USB 3.0 (descendente), compatible con carga BC 1.2 (5V/1.5A)
Fuente de alimentación	CA 100~240V a 50/60Hz
Modelo de adaptador de CA	Asian Power Devices Inc. DA-90J19 Dongguan Yingju Power Co., Ltd. YJS090G-1904740D
Consumo de energía	Encendido: 41W En espera: 0.5W Apagado: 0.3W Nota: La condición de prueba sigue los estándares de la CEC.
Dimensiones (An x Al x Pr)	710.5 x 555.0 x 234.8 mm (con soporte)
Peso	7.8 ±0.5 kgs (Neto, con soporte) 5.5 ±0.5 kgs (Neto, sin soporte)
Rango de temperatura (funcionamiento)	0°C a 40°C

Nota: Las especificaciones están sujetas a cambios sin previo aviso.

Lista de tiempos admitidos

Lista de tiempos	HDMI 2.0	DisplayPort 1.2
640x480@60Hz	V	V
640x480@75Hz	V	V
720x480@60Hz	V	V
800x600@60Hz	V	V
800x600@75Hz	V	V
1024x768@60Hz	V	V
1024x768@75Hz	V	V
1280x720@60Hz	V	V
1280x720@120Hz	V	V
1920x1080@60Hz	V	V
1920x1080@120Hz	V	V
1920x1080@144Hz	V	X
1920x1080@165Hz	X	V
2560x1440@60Hz	V	V
2560x1440@120Hz	V	V
2560x1440@144Hz	V	X
2560x1440@165Hz	X	V

Resolución de problemas

Problema	Posibles soluciones
Sin alimentación	Asegúrese de que el cable de alimentación esté correctamente conectado a la fuente de alimentación y al monitor. Compruebe que el cable y el enchufe no estén rotos. Asegúrese de que el monitor esté encendido.
No aparece ninguna imagen en la pantalla	Asegúrese de que el monitor y el ordenador estén correctamente conectados y que ambos dispositivos estén encendidos. Asegúrese de haber seleccionado la fuente de entrada correcta. Ajuste la configuración de Brillo y Contraste.
La imagen no llena toda la pantalla	Pruebe con una configuración diferente de Modo de visualización (relación de aspecto).
Los colores están distorsionados	Asegúrese de que el cable de señal de entrada esté correctamente conectado. Configure los ajustes relacionados con la imagen. Consulte la sección "Imagen".
No hay sonido o el volumen es bajo	Asegúrese de que el cable de los auriculares esté correctamente conectado. Ajuste el nivel de volumen. Ajuste la configuración relacionada con el sonido de su ordenador.

Nota: Si el problema persiste, póngase en contacto con nuestro servicio de atención al cliente para obtener más ayuda.

Cuidado básico

Cuando la pantalla se ensucie, haga lo siguiente para limpiarla:

Limpie la pantalla con un paño suave que no suelte pelusa para eliminar cualquier resto de polvo.
Rocíe o aplique el líquido de limpieza sobre un paño suave. A continuación, limpie suavemente la pantalla con el paño húmedo.

Nota:

Asegúrese de que el paño esté húmedo, pero no mojado.
Al limpiar, evite aplicar una presión excesiva sobre la pantalla.
Los limpiadores ácidos o abrasivos pueden dañar la pantalla.

Información del servicio de GIGABYTE

Para obtener más información sobre el servicio, visite el sitio web oficial de GIGABYTE:
https://www.gigabyte.com/

INFORMACIÓN DE SEGURIDAD

Precauciones de seguridad

Lea las siguientes Precauciones de seguridad antes de utilizar el monitor.

Utilice únicamente los accesorios que se suministran con el monitor o los que recomienda el fabricante.
Mantenga la bolsa de plástico del embalaje del producto en un lugar al que no puedan acceder los niños.
Antes de conectar el monitor a la toma de corriente, asegúrese de que la tensión nominal del cable de alimentación es compatible con las especificaciones de alimentación del país en el que se encuentra.
El enchufe del cable de alimentación debe conectarse a una toma de corriente correctamente cableada y con conexión a tierra.
No toque el enchufe con las manos mojadas, ya que podría provocar una descarga eléctrica.
Coloque el monitor en un lugar estable y bien ventilado.
No coloque el monitor cerca de fuentes de calor como radiadores eléctricos o bajo la luz directa del sol.
Los orificios o aberturas del monitor son para la ventilación. No cubra ni bloquee los orificios de ventilación con ningún objeto.
No utilice el monitor cerca de agua, bebidas o cualquier tipo de líquido. Si no lo hace, podría provocar una descarga eléctrica o dañar el monitor.
Asegúrese de desenchufar el monitor de la toma de corriente antes de limpiarlo.
Como la superficie de la pantalla se raya fácilmente, evite tocar la superficie con objetos duros o afilados.
Utilice un paño suave que no suelte pelusa en lugar de un pañuelo de papel para limpiar la pantalla. Puede utilizar un limpiador de cristales para limpiar el monitor si es necesario. Sin embargo, nunca pulverice el limpiador directamente sobre la pantalla.
Desconecte el cable de alimentación si no va a utilizar el monitor durante un período prolongado.
No intente desmontar o reparar el monitor usted mismo.

Precauciones sobre peligros de estabilidad

El producto puede caerse y causar lesiones personales graves o la muerte. Para evitar lesiones, este producto debe fijarse de forma segura al suelo/pared de acuerdo con las instrucciones de instalación.

Se pueden evitar muchas lesiones, especialmente a los niños, tomando precauciones sencillas como:

Utilice SIEMPRE soportes o métodos de instalación recomendados por el fabricante del producto.
Utilice SIEMPRE muebles que puedan soportar el producto de forma segura.
Asegúrese SIEMPRE de que el producto no sobresalga del borde del mueble de soporte.
Eduque SIEMPRE a los niños sobre los peligros de subirse a los muebles para alcanzar el producto o sus mandos.
Dirija SIEMPRE los cables conectados a su producto de forma que no se pueda tropezar con ellos, tirar de ellos o agarrarlos.
NUNCA coloque el producto sobre muebles altos (por ejemplo, armarios o librerías) sin anclar tanto el mueble como el producto a un soporte adecuado.
NUNCA coloque el producto sobre telas u otros materiales que puedan estar situados entre el producto y el mueble de soporte.
NUNCA coloque objetos que puedan tentar a los niños a subirse, como juguetes y mandos a distancia, en la parte superior del producto o del mueble sobre el que está colocado el producto.
Si se va a conservar y trasladar el producto existente, deben aplicarse las mismas consideraciones que las anteriores.
Para evitar lesiones personales o daños al producto causados por vuelcos debidos a terremotos u otras sacudidas, asegúrese de instalar el producto en un lugar estable y tome medidas para evitar que se caiga.

Declaración de conformidad del proveedor

Parte responsable – Información de contacto en EE. UU.: G.B.T. Inc.
Dirección: 17358 Railroad street, City Of Industry, CA91748
Tel.: 1-626-854-9338
Información de contacto en Internet: https://www.gigabyte.com

Los términos HDMI, HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y otros países.

Para obtener más información, consulte nuestro sitio web en: https://www.gigabyte.com

Referencias

GIGABYTE Global

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del monitor para juegos GIGABYTE G32QC A
