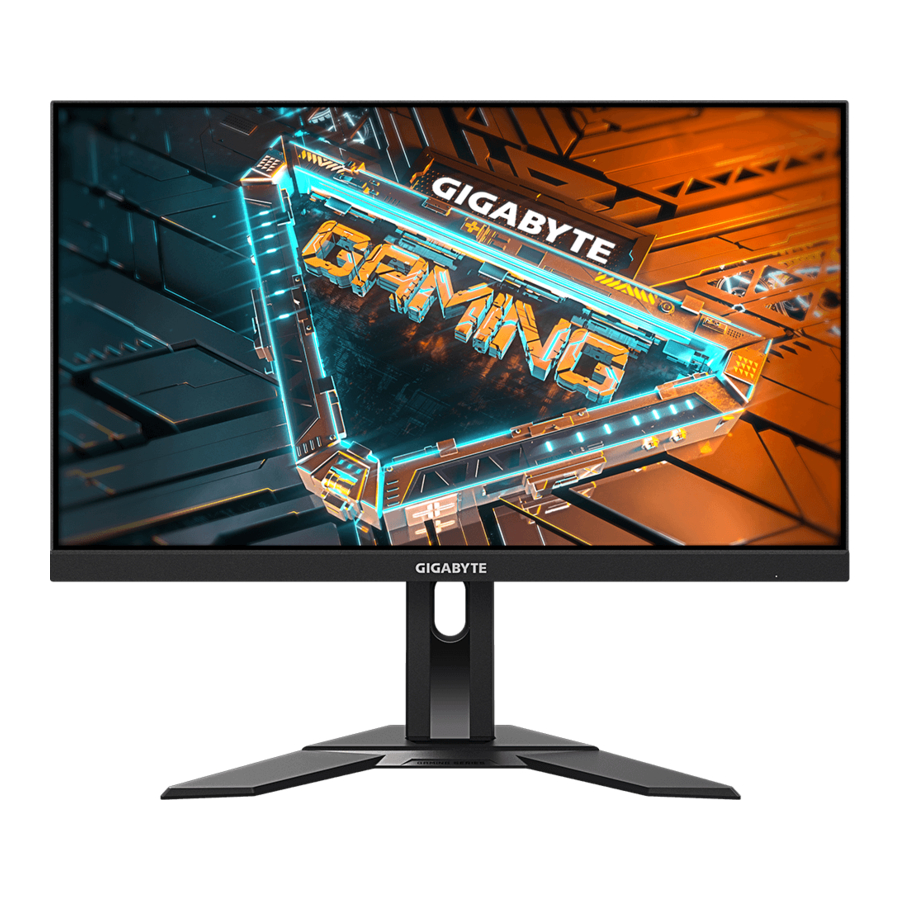

GIGABYTE G24F 2 - Ръководство за геймърски монитор

ВЪВЕДЕНИЕ

Разопаковане

1. Отворете горния капак на опаковъчната кутия. След това огледайте етикета за разопаковане, прикрепен към вътрешния капак.
2. Уверете се, че кутията е в правилната ориентация, внимателно поставете кутията върху стабилна повърхност.

3. Отворете вътрешния капак.

4. Хванете EPS пяната (през отворите), за да я извадите от кутията.

5. Извадете елементите от горната EPS пяна.

6. Извадете горната EPS пяна. След това можете да извадите монитора от долната EPS пяна.


Съдържание на пакета

С вашата опаковъчна кутия се доставят следните елементи. Ако някой от тях липсва, моля, свържете се с местния дилър.

Забележка: Моля, запазете опаковъчната кутия и опаковъчните материали за бъдещ транспорт на монитора.

Общ преглед на продукта

Преден изглед

1. LED индикатор за захранване

Заден изглед

1. Бутон за управление
2. Kensington lock
3. DisplayPort
4. HDMI портове (x2)
5. Жак за слушалки
6. USB upstream порт
7. USB 3.2 портове (x2)
8. AC IN жак

Забележка:

HDMI, логото на HDMI и High-Definition Multimedia Interface са търговски марки или регистрирани търговски марки на HDMI Licensing LLC.

ПЪРВИ СТЪПКИ

Инсталиране на основата на монитора

1. Поставете монитора върху долната EPS пяна, с екрана надолу.
2. Подравнете и плъзнете горните кукички на стойката в монтажните слотове на гърба на монитора. Натиснете заключващата ключалка напред и след това освободете, за да закрепите долните кукички на стойката в монтажните слотове на гърба на монитора.

3. Подравнете основата на монитора със стойката под стойката. След това прикрепете основата към стойката.

4. Повдигнете пръстена на винта и го завъртете по посока на часовниковата стрелка, за да закрепите основата на монитора на място.

5. Повдигнете монитора в изправено положение и го поставете на маса.

Регулиране на ъгъла на гледане

Забележка: Задръжте основата на монитора, така че екранът да не падне, когато правите настройката.

Регулиране на ъгъла на наклон

Наклонете екрана напред или назад до желания ъгъл на гледане (-5˚ до 20˚).

Регулиране на височината на екрана

Спуснете или повдигнете екрана до желаната височина (0 до 130 мм).

Инсталиране на конзола за монтиране на стена (по избор)

Използвайте само комплекта за монтиране на стена 100 x 100 mm, препоръчан от производителя.

1. Поставете монитора върху долната EPS пяна, с екрана надолу.
2. Докато натискате заключващата ключалка напред, плъзнете стойката назад, за да освободите горните кукички от монтажните слотове на гърба на монитора. След това свалете стойката.

3. Прикрепете монтажната скоба към монтажните отвори в задната част на монитора. След това използвайте винтовете, за да закрепите скобата на място.


Забележка: За да монтирате монитора на стената, вижте ръководството за инсталиране, което е включено в комплекта на конзолата за монтиране на стена.

Извършване на връзки

1. DisplayPort кабел
2. HDMI кабел
3. Кабел за слушалки
4. USB кабел (A-Male към B-Male)
5. USB кабел
6. Захранващ кабел

ИЗПОЛЗВАНЕ НА УСТРОЙСТВОТО

Включване/изключване на захранването

Включване

1. Свържете единия край на захранващия кабел към AC IN жака на гърба на монитора.
2. Свържете другия край на захранващия кабел към електрически контакт.
3. Натиснете бутона Control (Управление), за да включите монитора. Индикаторът за захранване ще светне в бяло, показвайки, че мониторът е готов за използване.


Забележка: Ако няма сигнал, мониторът ще покаже известие No Signal (Няма сигнал) за известно време. След това мониторът ще премине в режим на пестене на енергия и LED индикаторът за захранване ще светне в бяло и ще започне да мига с период от една секунда.

Изключване

Натиснете бутона Control (Управление) за 2 секунди, за да изключите монитора. Забележка: Когато менюто Main (Основно) се появи на екрана, можете също да изключите монитора, като преместите бутона Control (Управление) надолу ().

Препоръки за потребителски комфорт

Мониторът използва технология Flicker-Free, която премахва видимото трептене на монитора и предпазва потребителите от напрежение и умора на очите.
Следват няколко съвета за удобно гледане на вашия монитор:

• Оптималните разстояния за гледане на монитори варират от приблизително 510 mm до 760 mm (20 in до 30 in).
• Общо правило е да позиционирате монитора така, че горната част на екрана да е на или малко под височината на очите ви, когато седите удобно.
• Използвайте адекватно осветление за вида работа, която извършвате.
• Правете редовни и чести почивки (поне за 10 минути) на всеки 30 минути.
• Не забравяйте периодично да отмествате поглед от екрана на монитора и да се фокусирате върху далечен обект за поне 20 секунди по време на почивките.
• Упражненията за очите могат да помогнат за намаляване на напрежението в очите. Повтаряйте тези упражнения често:

1. гледайте нагоре и надолу
2. бавно завъртете окото си
3. движете очите си диагонално.

Избор на източник на входен сигнал

1. Преместете бутона Control (Управление) надясно (), за да влезете в менюто Input (Вход).
2. Преместете бутона Control (Управление) нагоре/надолу (), за да изберете желания източник на входен сигнал. След това натиснете бутона Control (Управление), за да потвърдите.


ОПЕРАЦИИ

Бързо меню

Бърз клавиш

По подразбиране бутонът Control е зададен със специфична функция.
Забележка: За да промените предварително зададената функция на бързия клавиш, вижте "Бързо превключване".

За да получите достъп до функцията на бързия клавиш, направете следното:

• Преместете бутона Control нагоре (), за да влезете в менюто Black Equalizer.
  Преместете бутона Control нагоре/надолу (), за да регулирате настройката и натиснете бутона Control, за да потвърдите.

• Преместете бутона Control надолу (), за да влезете в менюто Picture Mode.
  Преместете бутона Control нагоре/надолу (), за да изберете желаната опция и натиснете бутона Control, за да потвърдите.

• Преместете бутона Control наляво (), за да влезете в менюто Volume. Преместете бутона Control нагоре/надолу (), за да регулирате нивото на звука на слушалките и натиснете бутона Control, за да потвърдите.
• Преместете бутона Control надясно (), за да влезете в менюто Input.

  Вижте раздела "Избор на източник на вход".
  Забележка: За да затворите менюто, преместете бутона Control наляво ().

Ръководство за функционалните клавиши

Натиснете бутона Control, за да покажете менюто Main.

След това използвайте бутона Control, за да изберете желаната функция и да конфигурирате свързаните настройки.

Табло

Когато менюто Main се появи на екрана, преместете бутона Control наляво (), за да влезете в менюто Dashboard.

• Function: Активиране/Деактивиране на функцията. Когато е активирана, можете да изберете желаните опции, които да се показват на екрана.
• Dashboard Location: Задайте местоположението на информацията от таблото, която да се показва на екрана.
  След като конфигурацията на таблото приключи, тя ще прехвърли системните данни към SOC през USB порта и ще покаже стойността на избраните функции на екрана.


Забележка: Уверете се, че USB кабелът е правилно свързан към USB upstream порта на монитора и USB порта на вашия компютър.

Помощ за играта

Когато менюто Main се появи на екрана, преместете бутона Control надясно (), за да влезете в менюто Game Assist.

• Game Info: Конфигурирайте свързаните с FPS (First Person Shooting) игри настройки.
  • Изберете Gaming Timer, за да изберете режим на таймер за обратно отброяване. За да деактивирате тази функция, задайте настройката на OFF.
  • Изберете Gaming Counter или Refresh Rate, за да активирате/деактивирате брояча за игри или настройката за честота на опресняване в реално време.
  • Изберете Info Location, за да зададете местоположението на информацията, която да се показва на екрана.

• Crosshair: Изберете желания тип мерник, който да отговаря на вашата игрална среда. Това прави прицелването много по-лесно.
• Display Alignment: Когато функцията е активирана, тя показва линиите за подравняване от четирите страни на екрана, като предоставя удобен инструмент за перфектно подравняване на няколко монитора.

Конфигуриране на настройките на устройството

Когато менюто Main се появи на екрана, преместете бутона Control нагоре (), за да влезете в менюто Settings.

Забележка: Използвайте бутона Control, за да навигирате в менюто и да правите настройки.

Игри

Конфигурирайте настройките, свързани с игрите.

Елемент	Описание
Aim Stabilizer	Когато тази функция е активирана, тя намалява замъгляването при движение в бързо движещи се игри. Забележка: Тази функция не е налична при следните условия: когато настройката на честотата е по-ниска от 100Hz. когато функцията FreeSync Premium е активирана.
Black Equalizer	Регулирайте яркостта на черните области.
Super Resolution	Подобрява остротата на изображенията с ниска разделителна способност.
Display Mode Изберете съотношението на екрана.	Full: Мащабирайте входното изображение, за да запълните екрана. Идеален за изображения със съотношение 16:9. Aspect: Показва входното изображение без геометрични изкривявания, запълвайки възможно най-голяма част от екрана.
Overdrive	Подобрява времето за реакция на LCD монитора.
AMD FreeSync Premium	Когато тази функция е активирана, тя елиминира забавянето и накъсването на екрана по време на игра.

Картина

Конфигурирайте настройките, свързани с изображението.

Изберете един от предварително зададените режими на картина.

• Standard: За редактиране на документи или сърфиране в уебсайтове.
• FPS: За игра на FPS (First Person Shooting) игри.
• RTS/RPG: За игра на RTS (Real-Time Strategy) или RPG (Role-Playing Game) игри.
• Movie: За гледане на филми.
• Reader: За преглед на документи.
• sRGB: За преглед на снимки и графики на компютъра.
• Custom 1: Персонализирани настройки на режима на картина.
• Custom 2: Персонализирани настройки на режима на картина.
• Custom 3: Персонализирани настройки на режима на картина.

След това можете да конфигурирате следните настройки на изображението.

Елемент	Описание
Brightness	Регулирайте яркостта на изображението.
Contrast	Регулирайте контраста на изображението.
Color Vibrance	Регулирайте интензитета на по-приглушените цветове.
Sharpness	Регулирайте остротата на изображението.
Gamma	Регулирайте средното ниво на осветеност.
Color Temperature	Изберете цветовата температура. Забележка: Изберете User Define, за да персонализирате цветовата температура, като регулирате нивото на червеното (R), зеленото (G) или синьото (B) според вашите предпочитания.
DCR	Регулирайте нивото на черното на изображението, за да постигнете оптимален контраст.
Reset Picture	Възстановете всички настройки на Картината до настройките по подразбиране.

Дисплей

Конфигурирайте настройките, свързани с екрана на дисплея.

Елемент	Описание
Input	Изберете входния източник.
Overclock	Активирайте монитора, за да приложи по-висока честота на опресняване. Забележка: Когато Overclocking е активиран, мониторът може да доведе до трептене или други неблагоприятни ефекти, които могат да произтичат от общата конфигурация на системата и евентуално спецификациите на панела на дисплея. Възможно е да се намалят такива ефекти чрез задаване на по-ниска честота на опресняване.
RGB Range	Изберете подходяща настройка на RGB диапазона или оставете монитора да я открие автоматично. Забележка: Тази опция е налична само за HDMI вход.
Overscan	Когато тази функция е активирана, тя леко увеличава входното изображение, за да скрие най-външните ръбове на изображението. Забележка: Тази опция е налична само за HDMI вход.

Система

Конфигурирайте настройките, свързани със системата.

Елемент	Описание
Audio	Конфигурирайте аудио настройките. Volume: Регулирайте нивото на звука. Mute: Активиране/Деактивиране на функцията за заглушаване.
OSD Settings	Конфигурирайте настройките, свързани с менюто за екранен дисплей (OSD). Display Time: Задайте продължителността на времето, през което OSD менюто остава на екрана. OSD Transparency: Регулирайте прозрачността на OSD менюто. OSD Lock: Когато тази функция е активирана, не е разрешено OSD регулиране. Забележка: За да деактивирате функцията за заключване на OSD, натиснете клавиша Control . Когато съобщението се появи на екрана, изберете Yes, за да потвърдите.
Quick Switch	Задайте функцията на бързите клавиши. Налични опции: Aim Stabilizer, Black Equalizer, Volume, Input, Contrast, Brightness и Picture Mode. Настройката по подразбиране на бързите клавиши е както по-долу: Нагоре (): Black Equalizer Надолу (): Picture Mode Надясно (): Input Наляво (): Volume Забележка: Мониторът използва панел със слаба синя светлина и съответствие с TÜV Rheinland Low Blue Light Hardware Solution в режим на фабрично нулиране/настройка по подразбиране (Яркост: 45%, Контраст: 50%, CCT: Нормален, Предварително зададен режим: Стандартен).
Other Settings	Resolution Notice: Когато тази функция е активирана, съобщението за препоръчителна разделителна способност ще се появи на екрана, когато мониторът превключи към друг входен източник. Input Auto Switch: Когато тази функция е активирана, тя автоматично превключва към наличен входен източник. Auto Power OFF: Когато тази функция е активирана, мониторът автоматично ще се изключи след определен период от време. LED Indicator: По подразбиране LED индикаторът е настроен на Always ON. Always ON: Power LED свети в бяло по време на работа. Always OFF: Изключете Power LED. Standby ON: Power LED свети в бяло в режим на готовност. Когато захранването е изключено, Power LED ще остане изключен. USB(A/C) Charge: Активирайте или деактивирайте функцията за зареждане през USB Type-A (5V/1.5A) в режим на готовност.

Език

Изберете наличен език за OSD менюто.

Запазване на настройките

Задайте персонализираните OSD конфигурации за Setting1, Setting2 или Setting3.

Елемент	Описание
Save	Запазете персонализираните настройки.
Load	Заредете запазените настройки.

Нулиране на всички

Възстановете монитора до фабричните му настройки по подразбиране.

Спецификации

Артикул	Спецификации
Размер на панела	23.8-инчов
Съотношение на страните	16:9
Резолюция	1920 x 1080
Живот на светодиода	30 000 часа
Стъпка на пикселите	0.2745(H) x 0.2745(V)
Яркост	300nits (typ.)
Контрастно съотношение	1100:1 (typ.)
Дълбочина на цвета	16.7M
Активна площ на дисплея	527.04(H) x 296.46(V)
Ъгъл на видимост	178°(H) / 178°(V)
Входни/изходни терминали	2x HDMI 2.0 1x DP1.2 1x Жак за слушалки 1x USB upstream 2x USB 3.2 (downstream) с BC 1.2 възможност за зареждане 5V/1.5A
Захранване	AC 100~240V при 50/60Hz
Консумация на енергия	Включен: 20W Режим на готовност: < 0.5W Изключен: < 0.3W Забележка: Условията на теста следват стандартите на CEC.
Размери (Ш x В x Д)	541 x 519.3 x 136.75 mm (със стойка)
Тегло	4.8 ±0.5 kg (със стойка) 3.2 ±0.5 kg (без стойка)
Температурен диапазон (работа)	0°C до 40°C

Забележка: Спецификациите подлежат на промяна без предизвестие.

Списък на поддържаните тайминги

Списък на таймингите	HDMI	DisplayPort
720X400 / 70Hz	V	V
720X400 / 88Hz	V	V
640X480 / 60Hz	V	V
640X480 / 67Hz	V	V
640X480 / 72Hz	V	V
640X480 / 75Hz	V	V
800X600 / 56Hz	V	V
800X600 / 60Hz	V	V
800X600 / 72Hz	V	V
800X600 / 75Hz	V	V
832X624 / 75Hz	V	V
1024X768 / 87Hz	V	V
1024X768 / 60Hz	V	V
1024X768 / 70Hz	V	V
1024X768 / 75Hz	V	V
1280X1024 / 75Hz	V	V
1152X870 / 75Hz	V	V
1152X864 / 75Hz/4:3	V	V
1280X720 / 60Hz/16:9	V	V
1280X800 / 60Hz/16:10	V	V
1280X960 / 60Hz/4:3	V	V
1280X1024 / 60Hz/5:4	V	V
1440X900 / 60Hz/16:10	V	V
1600X900 / 60Hz/16:9	V	V
1680X1050 / 60Hz/16:10	V	V
720X480 / 60Hz	V	V
1280X720 / 50Hz	V	V
1280X720 / 60Hz	V	V
1280X720 / 100Hz	V	V
1440X480 / 60Hz	V	V
1920X1080 / 50Hz	V	V
1920X1080 / 60Hz	V	V
1920X1080 / 100Hz	V	V
1920X1080 / 120Hz	V	V
1920x1080 / 144Hz	V	V
1920X1080 / 165Hz	V	V

Отстраняване на неизправности

Проблем	Възможно(и) решение(я)
Няма захранване	Уверете се, че захранващият кабел е правилно свързан към източника на захранване и монитора. Проверете кабела и щепсела, за да се уверите, че не са повредени. Уверете се, че мониторът е включен.
На екрана не се появява изображение	Уверете се, че мониторът и компютърът са правилно свързани и двете устройства са включени. Уверете се, че сте избрали правилния входен източник. Регулирайте настройките за яркост и контраст.
Изображението не запълва целия екран	Опитайте различна настройка на Display Mode (съотношение на страните).
Цветовете са изкривени	Уверете се, че кабелът за входен сигнал е правилно свързан. Конфигурирайте настройките, свързани с изображението. Обърнете се към раздела "Picture".
Няма звук или силата на звука е ниска	Уверете се, че кабелът на слушалките е правилно свързан. Регулирайте нивото на звука. Регулирайте настройките, свързани със звука на вашия компютър.

Забележка: Ако проблемът продължава, моля, свържете се с нашето обслужване на клиенти за допълнителна помощ.

Основна грижа

Когато екранът се замърси, направете следното, за да го почистите:

• Избършете екрана с мека кърпа без власинки, за да отстраните остатъчния прах.
• Напръскайте или нанесете почистващата течност върху мека кърпа. След това избършете внимателно екрана с влажната кърпа.

Забележка:

• Уверете се, че кърпата е влажна, но не мокра.
• Когато избърсвате, избягвайте да прилагате прекомерен натиск върху екрана.
• Киселинните или абразивни почистващи препарати могат да повредят екрана.

Бележки относно USB зареждането

Следните устройства не са съвместими с BC 1.2 на CDP режим. Когато хъбът е свързан към компютър, тези устройства не могат да се зареждат с помощта на USB кабела.

Доставчик	Устройство	PID/VID
Apple	iPad	PID_129A/VID_05AC
Samsung	GALAXY Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Информация за обслужване на GIGABYTE

Повече информация за обслужване, моля, посетете официалния уебсайт на GIGABYTE: https://www.gigabyte.com/

ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ

Прочетете следните Предпазни мерки за безопасност преди да използвате монитора.

Предпазни мерки за безопасност

• Използвайте само аксесоарите, които са доставени с монитора или които са препоръчани от производителя.
• Съхранявайте пластмасовата опаковъчна торба за продукта на място, недостъпно за деца.
• Преди да свържете монитора към електрическия контакт, се уверете, че номиналното напрежение на захранващия кабел е съвместимо с електрическата спецификация в държавата, в която се намирате.
• Щепселът на захранващия кабел трябва да бъде свързан към правилно окабелен и заземен електрически контакт.
• Не докосвайте щепсела с мокри ръце, в противен случай лесно може да причините токов удар.
• Поставете монитора на стабилно и добре вентилирано място.
• Не поставяйте монитора близо до източници на топлина, като електрически радиатори или пряка слънчева светлина.
• Отворите върху монитора са за вентилация. Не покривайте и не блокирайте вентилационните отвори с никакви предмети.
• Не използвайте монитора близо до вода, напитки или всякакви видове течности. Неспазването на това може да доведе до токов удар или повреда на монитора.
• Не забравяйте да изключите монитора от електрическия контакт преди почистване.
• Тъй като повърхността на екрана лесно се надрасква, избягвайте да докосвате повърхността с твърди или остри предмети.
• Използвайте мека кърпа без власинки вместо кърпичка, за да избършете екрана. Можете да използвате препарат за почистване на стъкла, за да почистите монитора, ако е необходимо. Никога обаче не пръскайте препарата директно върху екрана.
• Изключете захранващия кабел, ако мониторът не се използва дълго време.
• Не се опитвайте да разглобявате или ремонтирате монитора сами.

Предпазни мерки при опасност от нестабилност

• Продуктът може да падне, причинявайки сериозни наранявания или смърт. За да предотвратите нараняване, този продукт трябва да бъде здраво закрепен към пода/стената в съответствие с инструкциите за монтаж.
• Много наранявания, особено при деца, могат да бъдат избегнати чрез предприемане на прости предпазни мерки, като например:
• ВИНАГИ използвайте стойки или методи за инсталиране, препоръчани от производителя на комплекта на продукта.
• ВИНАГИ използвайте мебели, които могат безопасно да поддържат продукта.
• ВИНАГИ се уверявайте, че продуктът не надвисва над ръба на поддържащите мебели.
• ВИНАГИ обучавайте децата за опасностите от катерене по мебели, за да достигнат продукта или неговите контроли.
• ВИНАГИ прокарвайте кабели и кабели, свързани към вашия продукт, така че да не могат да бъдат спънати, издърпани или хванати.
• НИКОГА не поставяйте продукта върху високи мебели (например шкафове или библиотеки) без да закрепите както мебелите, така и продукта към подходяща опора.
• НИКОГА не поставяйте продукта върху плат или други материали, които може да са разположени между продукта и поддържащите мебели.
• НИКОГА не поставяйте предмети, които могат да изкушат децата да се катерят, като играчки и дистанционни управления, върху горната част на продукта или мебелите, върху които е поставен продуктът.
• Ако съществуващият продукт ще бъде запазен и преместен, трябва да се приложат същите съображения като по-горе.
• За да предотвратите нараняване или повреда на продукта, причинени от преобръщане поради земетресения или други сътресения, уверете се, че сте инсталирали продукта на стабилно място и вземете мерки за предотвратяване на падане.

Препратки

• GIGABYTE Global

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли GIGABYTE G24F 2 - Ръководство за геймърски монитор

Налични езици
