GIGABYTE G34WQC A – Herní monitor – Manuál

Obsah

1 ÚVOD
2 ZAČÍNÁME
3 POUŽÍVÁNÍ ZAŘÍZENÍ
4 OPERACE
5 Specifikace
6 Seznam podporovaných časování
7 Odstraňování problémů
8 Základní péče
9 Servisní informace společnosti GIGABYTE
10 BEZPEČNOSTNÍ INFORMACE
- 10.1 Prohlášení dodavatele o shodě
- 10.2 Bezpečnostní opatření
11 Reference
12 Stáhnout návod
13 V jiných jazycích

ÚVOD

Rozbalení

Otevřete horní kryt obalu. Poté si prohlédněte štítek s informacemi o rozbalení, který je připevněný na vnitřní straně krytu.
Ujistěte se, že je krabice ve správné orientaci, a opatrně ji položte na stabilní povrch.
Otevřete vnitřní kryt.
Uchopte sestavu z EPS pěny (otvory) a vytáhněte ji z krabice.
Vyjměte položky z horní EPS pěny.
Odstraňte horní EPS pěnu. Poté můžete monitor vyjmout z dolní EPS pěny

Obsah balení

V balení najdete následující položky. Pokud některá z nich chybí, kontaktujte svého místního prodejce.

Poznámka: Obal a obalové materiály uschovejte pro případnou budoucí přepravu monitoru.

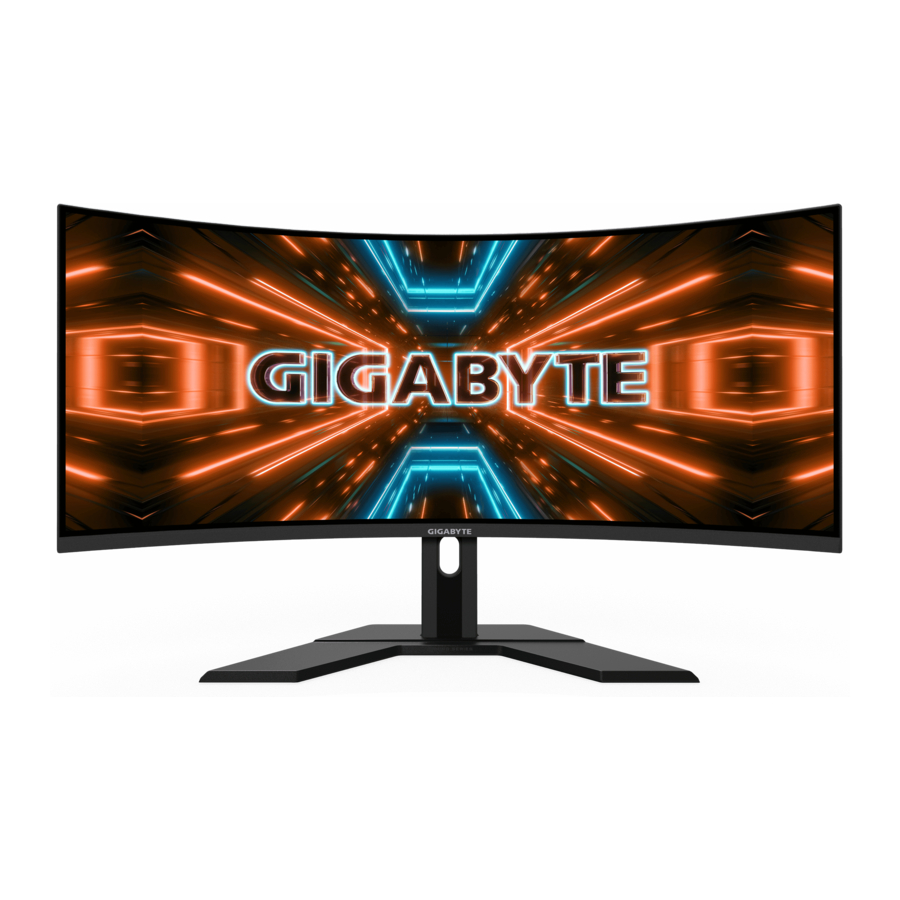

Přehled produktu

Porty HDMI (x2)
Port DisplayPort (x2)
Konektor pro sluchátka
Konektor AC IN
Ovládací tlačítko
Zámek Kensington

ZAČÍNÁME

Instalace základny jednotky

Umístěte monitor na spodní EPS pěnu obrazovkou dolů.
Zarovnejte základnu monitoru se dvěma vodicími kolíky pod stojanem. Poté nainstalujte základnu na stojan.
Zvedněte monitor do svislé polohy a položte jej na stůl. Výšku monitoru lze nastavit po odstranění položky 1 a položky 2 znázorněných na obrázku.

Nastavení pozorovacího úhlu

Poznámka: Držte základnu monitoru, aby se obrazovka při nastavování nepřevrhla.

Nastavení úhlu náklonu

Nakloňte obrazovku dopředu nebo dozadu do požadovaného pozorovacího úhlu (-5° až 20°).

Nastavení orientace obrazovky

Zvedněte obrazovku do maximální výšky (100 mm).

Instalace nástěnného držáku

Volitelné
Používejte pouze nástěnnou sadu 100 x 100 mm doporučenou výrobcem.

Umístěte monitor na spodní EPS pěnu obrazovkou dolů.
Zatlačte zajišťovací spony dovnitř, abyste odpojili stojan od monitoru.
Připevněte montážní držák k montážním otvorům na zadní straně monitoru. Poté pomocí šroubů zajistěte držák na místě.

Poznámka: Chcete-li monitor namontovat na zeď, přečtěte si instalační příručku, která je součástí sady nástěnného držáku.

Hlava monitoru může být instalována na zeď, otočné držáky nebo jiné držáky. Tento monitor podporuje 100mm montážní otvory, které splňují průmyslový standard VESA. Pro instalaci jakéhokoli řešení třetí strany na monitor jsou zapotřebí čtyři šrouby φ4 mm se stoupáním 0,7 mm a délkou 10 mm. Pokud je použit jakýkoli delší šroub, může dojít k poškození monitoru. Zkontrolujte, zda držák dodaný výrobcem splňuje standard VESA a je schopen unést tělo monitoru. Používejte napájecí kabel a video kabel připojený k monitoru, abyste zajistili optimální výkon.

Připojení

Kabel HDMI
Kabel DisplayPort
Kabel sluchátek
Elektrická zásuvka

POUŽÍVÁNÍ ZAŘÍZENÍ

Zapnutí/vypnutí napájení

Zapnutí

Připojte jeden konec napájecího kabelu do elektrické zásuvky monitoru.
Stisknutím tlačítka Control (ovládání) zapněte monitor. Kontrolka LED napájení se rozsvítí bíle, což znamená, že je monitor připraven k použití.

Poznámka: Pokud se kontrolka LED napájení nerozsvítí ani po zapnutí monitoru, zkontrolujte nastavení LED v nabídce Nastavení.

Vypnutí
Stisknutím tlačítka Control (ovládání) na 2 sekundy monitor vypnete.
Poznámka: Když se na obrazovce zobrazí hlavní nabídka, můžete monitor vypnout také posunutím tlačítka Control (ovládání) dolů ( ).

Doporučení pro pohodlí uživatele

Níže uvádíme několik tipů pro pohodlné sledování monitoru:

Optimální pozorovací vzdálenost pro monitory se pohybuje přibližně od 510 mm do 760 mm (20" až 30").
Obecně platí, že monitor by měl být umístěn tak, aby horní část obrazovky byla v úrovni očí nebo mírně pod ní, když pohodlně sedíte.
Používejte dostatečné osvětlení pro typ práce, kterou provádíte.
Dělejte si pravidelné a časté přestávky (alespoň na 10 minut) každou půlhodinu.
Během přestávek se pravidelně dívejte od obrazovky monitoru a zaměřte se alespoň na 20 sekund na vzdálený objekt.
Cvičení očí může pomoci snížit namáhání očí. Opakujte tato cvičení často:

pohled nahoru a dolů
pomalu otáčejte okem
pohybujte očima diagonálně.

Výběr vstupního zdroje

Posuňte tlačítko Control (ovládání) doprava ( ) pro vstup do nabídky Vstup.
Posunutím tlačítka Control (ovládání) nahoru/dolů ( ) vyberte požadovaný vstupní zdroj. Poté stiskněte tlačítko Control (ovládání) pro potvrzení.

OPERACE

Horká klávesa
Ve výchozím nastavení je tlačítku Control přiřazena specifická funkce.
Poznámka: Chcete-li změnit přednastavenou funkci horké klávesy, nahlédněte do části „Rychlé přepínání“.

Chcete-li získat přístup k funkci horké klávesy, postupujte takto:

Posuňte tlačítko Control nahoru ( ) pro vstup do nabídky Black Equalizer.
Posunutím tlačítka Control nahoru/dolů ( ) upravte nastavení a stisknutím tlačítka Control potvrďte.
Posuňte tlačítko Control dolů ( ) pro vstup do nabídky Picture Mode.
Posunutím tlačítka Control nahoru/dolů ( ) vyberte požadovanou možnost a stisknutím tlačítka Control potvrďte.
Posuňte tlačítko Control doleva ( ) pro vstup do nabídky Volume.
Posunutím tlačítka Control nahoru/dolů ( ) upravte úroveň hlasitosti sluchátek a stisknutím tlačítka Control potvrďte.
Posuňte tlačítko Control doprava ( ) pro vstup do nabídky Input. Nahlédněte do části „Výběr vstupního zdroje“.

Poznámka: Chcete-li nabídku zavřít, posuňte tlačítko Control doleva ( ).

Průvodce funkčními klávesami

Stisknutím tlačítka Control zobrazte hlavní nabídku Main menu (hlavní nabídka).
Poté pomocí tlačítka Control vyberte požadovanou funkci a nakonfigurujte související nastavení.

GameAssist

Když se na obrazovce zobrazí nabídka Main menu (hlavní nabídka), posuňte tlačítko Control doprava ( ) pro vstup do nabídky GameAssist.

Game Info: Konfigurace nastavení souvisejících s hrou FPS (First Person Shooting).
- Vyberte možnost Gaming Timer (Herní časovač) pro výběr režimu odpočítávání. Chcete-li tuto funkci zakázat, nastavte možnost OFF (VYP.).
- Vyberte možnost Refresh Rate (Obnovovací frekvence) pro povolení/zakázání nastavení obnovovací frekvence v reálném čase.
- Vyberte možnost Info Location (Umístění informací) pro určení umístění informací, které se mají zobrazit na obrazovce.
Crosshair: Vyberte požadovaný typ zaměřovače, který vyhovuje vašemu hernímu prostředí. Usnadňuje míření.

Konfigurace nastavení zařízení

Když se na obrazovce zobrazí hlavní nabídka, přejděte pomocí tlačítka Control (Ovládání) nahoru ( ) pro vstup do nabídky Nastavení.
Poznámka: Pomocí tlačítka Control (Ovládání) se můžete pohybovat v nabídce a provádět úpravy.

Hraní

Konfigurace nastavení souvisejících s hrami.

Položka	Popis
Stabilizátor zaměřovače	Když je tato funkce povolena, snižuje rozmazání pohybu v rychlých hrách. Poznámka: Tato funkce není k dispozici za následujících podmínek: Když je nastavení frekvence nižší než 100 Hz. Když je aktivována funkce FreeSync Premium.
Black Equalizer	Upravte jas černých oblastí.
Super Resolution	Zostřete obrázky s nízkým rozlišením.
Display Mode	Vyberte poměr stran obrazovky. Full (Celá obrazovka): Rozšiřte vstupní obraz tak, aby vyplnil obrazovku. Ideální pro obrazy s poměrem stran 21:9. Aspect (Poměr stran): Zobrazte vstupní obraz bez geometrického zkreslení a vyplňte co největší část obrazovky.
Overdrive	Vylepšete dobu odezvy monitoru LCD.
FreeSync1SFNJVN	Když je tato funkce povolena, eliminuje zpoždění obrazovky a trhání při hraní her. Poznámka: Tato funkce není k dispozici za následujících podmínek: Nastavte verzi DisplayPort na 1.1

Obraz

Konfigurace nastavení souvisejících s obrazem.

Vyberte jeden z přednastavených režimů obrazu.

Standard: Pro úpravu dokumentů nebo procházení webových stránek.
FPS: Pro hraní her FPS (First Person Shooting).
RTS/RPG: Pro hraní her RTS (Real-Time Strategy) nebo RPG (Role-Playing Game).
Movie (Film): Pro sledování filmů.
Reader (Čtení): Pro prohlížení dokumentů.
sRGB: Pro prohlížení fotografií a grafiky v počítači.
Custom 1 (Vlastní 1): Vlastní nastavení režimu obrazu.
Custom 2 (Vlastní 2): Vlastní nastavení režimu obrazu.
Custom 3 (Vlastní 3): Vlastní nastavení režimu obrazu.

Poté můžete nakonfigurovat následující nastavení obrazu.

Položka	Popis
Brightness (Jas)	Upravte jas obrazu.
Contrast (Kontrast)	Upravte kontrast obrazu.
Color Vibrance (Sytost barev)	Upravte intenzitu tlumenějších barev.
Sharpness (Ostrost)	Upravte ostrost obrazu.
Gamma	Upravte střední úroveň jasu.
Color Temperature (Teplota barev)	Vyberte teplotu barev. Poznámka: Vyberte možnost User Define (Definice uživatele) pro vlastní nastavení teploty barev úpravou úrovně červené (R), zelené (G) nebo modré (B) barvy podle vlastních preferencí.
Low Blue Light (Nízké modré světlo)	Snižte míru vystavení modrému světlu z obrazovky. Level 0 (Úroveň 0): Bez změny. Level 1~10 (Úroveň 1~10): Čím vyšší úroveň, tím více modrého světla bude redukováno. Poznámka: Toto je úroveň 10 Low Blue Light (Nízké modré světlo) v normálním režimu obrazu s normální teplotou barev. Je v souladu s certifikací TUV Low Blue Light (Nízké modré světlo)
Dynamic Contrast (Dynamický kontrast)	Upravte úroveň černé barvy obrazu, abyste dosáhli optimálního kontrastu.
Senseye Demo	Rozdělte obrazovku na polovinu (2 okna). Obraz vybraného režimu s jeho výchozím nastavením se zobrazí v pravém okně a upravený obraz s novým nastavením se zobrazí v levém okně
Reset Picture (Obnovit obraz)	Obnovte všechna nastavení obrazu na výchozí nastavení.

Displej

Konfigurace nastavení souvisejících s displejem.

Položka	Popis
Input (Vstup)	Vyberte vstupní zdroj.
RGB Range (Rozsah RGB)	Vyberte vhodné nastavení rozsahu RGB nebo nechte monitor, aby jej automaticky rozpoznal. Poznámka: Tato možnost je k dispozici pouze pro vstup HDMI.
Overscan	Když je tato funkce povolena, mírně zvětší vstupní obraz, aby skryl nejvzdálenější okraje obrazu. Poznámka: Tato možnost je k dispozici pouze pro vstup HDMI.

PIP/PBP

Konfigurace nastavení souvisejících s více obrazy.

Položka	Popis
OFF (VYP)	Deaktivujte funkci PIP/PBP.
PIP	Rozdělte obrazovku na dvě části (hlavní okno a vložené okno) Signal source (Zdroj signálu): Změňte vstupní zdroj vloženého okna. PIP size (Velikost PIP): Upravte velikost vloženého okna. Position (Pozice): Přesuňte vložené okno do jiné pozice. Display switch (Přepínač displeje): Přepínejte mezi dvěma okny. Audio switch (Přepínač zvuku): Vyberte zdroj zvuku požadovaného zvuku.
PBP	Zobrazte rozdělenou obrazovku 1x1 (s levým a pravým oknem). Signal source (Zdroj signálu): Změňte vstupní zdroj pravého okna. PBP size (Velikost PBP): Upravte velikost okna. Display switch (Přepínač displeje): Přepínejte mezi dvěma okny. Audio switch (Přepínač zvuku): Vyberte zdroj zvuku požadovaného zvuku.

Poznámka: PIP/PBP není kompatibilní s funkcemi HDR a FreeSync.

Systém

Konfigurace nastavení souvisejících se systémem.

Položka	Popis
Audio	Konfigurace nastavení zvuku. Volume (Hlasitost): Upravte úroveň hlasitosti. Mute (Ztlumit): Povolte/zakažte funkci ztlumení.
OSD Settings (Nastavení OSD)	Konfigurace nastavení souvisejících s nabídkou zobrazení na obrazovce (OSD). Display Time (Doba zobrazení): Nastavte dobu, po kterou zůstane nabídka OSD na obrazovce. OSD Transparency (Průhlednost OSD): Upravte průhlednost nabídky OSD. OSD Lock (Zámek OSD): Když je tato funkce povolena, není povoleno žádné nastavení OSD. Poznámka: Chcete-li zakázat funkci zámku OSD, stiskněte klávesu Control (Ovládání). Když se na obrazovce zobrazí zpráva, vyberte možnost Yes (Ano) pro potvrzení
Quick Switch (Rychlé přepínání)	Přiřaďte funkci klávesovým zkratkám. Dostupné možnosti: Aim Stabilizer (Stabilizátor zaměřovače), Black Equalizer, Low Blue Light (Nízké modré světlo), Volume (Hlasitost), Input (Vstup), Contrast (Kontrast), Brightness (Jas) a Picture Mode (Režim obrazu). Výchozí nastavení klávesových zkratek je uvedeno níže: Up (Nahoru) ( ): Black Equalizer Down (Dolů) ( ): Picture Mode (Režim obrazu) Right (Vpravo) ( ): Input (Vstup) Left (Vlevo) ( ): Volume (Hlasitost)
Other Settings (Další nastavení)	Resolution Notice (Upozornění na rozlišení): Když je tato funkce povolena, zobrazí se na obrazovce zpráva s doporučeným rozlišením, když monitor přepne na jiný vstupní zdroj. Input Auto Switch (Automatické přepínání vstupu): Když je tato funkce povolena, automaticky se přepne na dostupný vstupní zdroj. Auto Power OFF (Automatické vypnutí): Když je tato funkce povolena, monitor se automaticky vypne po určité době. DisplayPort Ver. (Verze DisplayPort): Nastavte verzi DisplayPort na 1.1, 1.2 nebo 1.4+HDR. Poznámka: Chcete-li povolit efekt HDR pro port DP, možná budete muset nastavit verzi na DP1.2 a povolit 8bitový barevný výstup v grafické kartě. Ujistěte se, že jste tuto možnost nakonfigurovali na základě verze DisplayPort podporované vaší grafickou kartou. Verzi DisplayPort nelze nastavit na 1.1, když je aktivována funkce FreeSync Premium.

Jazyk

Nastavení související s jazykem

Položka	Popis
Language (Jazyk)	Vyberte dostupný jazyk pro nabídku OSD.

Save Settings (Uložit nastavení)

Nastavte personalizované konfigurace OSD pro Setting1, Setting2 nebo Setting3.

Položka	Popis
Save (Uložit)	Uložte vlastní nastavení.
Load (Načíst)	Načtěte uložená nastavení.

Reset All (Obnovit vše)

Obnovte monitor do továrního nastavení.

Specifikace

Položka	Specifikace
Velikost panelu	34 palců
Poměr stran	21:9
Rozlišení	3440 x 1440
Obnovovací frekvence	144 Hz
Životnost LED	30 000 hodin (min.)
Rozteč pixelů	0,23175 (H) x 0,23175 (V) (mm)
Jas	350 nitů (typ.) / 320 nitů (min.)
Kontrastní poměr	4000:1 (typ.)
Barevná hloubka	16,7 M
Aktivní zobrazovací plocha	797,22 (H) x 333,72 (V) (mm)
Pozorovací úhel	178° (H) / 178° (V)
Frekvence	48~144 Hz (herní režim)
Vstupní/výstupní terminály	2 x HDMI 2.0 2 x DP1.4 1 x Sluchátka
Napájení/vstup	AC100~240V@ 50/60Hz 2A(Max.)
Spotřeba energie	Zapnuto: 80 W (max.) Pohotovostní režim: 0,5 W Vypnuto: 0,5 W
Rozměry (Š x V x H)	808,89 x 488,79 x 234,81 mm (se stojanem)
Hmotnost	8,378±0,5 kg (čistá)
Provozní podmínky: rozsah teplot	0°C - 40°C

Poznámka: Specifikace se mohou změnit bez předchozího upozornění

Seznam podporovaných časování

Seznam časování	HDMI 1	HDMI 2	DP
640x480@60Hz	√	√	√
640x480@75Hz	√	√	√
720x480@60Hz	√	√	√
800x600@60Hz	√	√	√
800x600@75Hz	√	√	√
1024x768@60Hz	√	√	√
1024x768@75Hz	√	√	√
1280x720@60Hz	√	√	√
1280x720@120Hz	√	√	√
1440x900@60Hz	√	√	√
1600x900@60Hz	√	√	√
1680x1050@60Hz	√	√	√
1720x1440@60Hz(PBP)	√	√
1920x1080@60Hz	√	√	√
1920x1080@120Hz	√	√	√
2560x1440@120Hz	√	√	√
3440x1440@50Hz	√
3440x1440@60Hz	√	√	√
3440x1440@100Hz	√	√	√
3840x2160@60Hz	√	√
2560x1440@60Hz		√	√
2560x1080@120Hz			√
2560x1080@144Hz			√
2560x1440@144Hz			√
3440x1440@144Hz			√

Odstraňování problémů

Problém	Možné řešení
Žádné napájení	Ujistěte se, že je napájecí kabel správně připojen ke zdroji napájení a k monitoru. Zkontrolujte kabel a zástrčku, zda nejsou poškozené. Ujistěte se, že je monitor zapnutý. Ujistěte se, že svítí LED dioda adaptéru.
Na obrazovce se nezobrazuje žádný obraz	Ujistěte se, že je monitor a počítač správně propojeny a obě zařízení jsou zapnutá. Ujistěte se, že jste vybrali správný vstupní zdroj. Upravte nastavení jasu a kontrastu.
Obraz nezaplní celou obrazovku	Zkuste jiné nastavení režimu zobrazení (poměr stran).
Barvy jsou zkreslené	Ujistěte se, že je správně připojen kabel vstupního signálu. Nakonfigurujte nastavení související s obrazem. Viz část "Obraz".
Žádný zvuk nebo nízká hlasitost	Ujistěte se, že je správně připojen kabel sluchátek. Upravte úroveň hlasitosti. Upravte nastavení zvuku v počítači.

Poznámka: Pokud problém přetrvává, kontaktujte naše zákaznické centrum pro další pomoc.

Základní péče

Pokud se obrazovka zašpiní, vyčistěte ji následujícím způsobem:

Obrazovku otřete měkkým hadříkem, který nepouští vlákna, abyste odstranili veškerý zbývající prach.
Nastříkejte nebo naneste čisticí kapalinu na měkký hadřík. Poté obrazovku jemně otřete vlhkým hadříkem.

Poznámka:

Ujistěte se, že je hadřík vlhký, ale ne mokrý.
Při otírání se vyhněte nadměrnému tlaku na obrazovku.
Kyselé nebo abrazivní čisticí prostředky mohou obrazovku poškodit.

Servisní informace společnosti GIGABYTE

Další servisní informace naleznete na oficiálních webových stránkách společnosti GIGABYTE:
https://www.gigabyte.com/

BEZPEČNOSTNÍ INFORMACE

Prohlášení dodavatele o shodě

Odpovědná strana – Kontaktní informace pro USA: G.B.T. Inc.
Adresa: 17358 Railroad street, City Of Industry, CA91748
Tel.: 1-626-854-9338
Kontaktní informace na internetu: https://www.gigabyte.com

Bezpečnostní opatření

Před použitím monitoru si přečtěte následující bezpečnostní opatření.

Používejte pouze příslušenství, které je dodáváno s monitorem nebo které doporučuje výrobce.
Uchovávejte plastový obal výrobku na místě, které je mimo dosah dětí.
Před připojením monitoru do elektrické zásuvky se ujistěte, že jmenovité napětí napájecího kabelu je kompatibilní se specifikací napájení v zemi, ve které se nacházíte.
Zástrčka napájecího kabelu musí být připojena k řádně zapojené a uzemněné elektrické zásuvce.
Nedotýkejte se zástrčky mokrýma rukama, jinak snadno způsobíte úraz elektrickým proudem.
Umístěte monitor na stabilní a dobře větrané místo.
Neumisťujte monitor do blízkosti zdrojů tepla, jako jsou elektrické radiátory nebo přímé sluneční světlo.
Otvory na monitoru slouží k větrání. Nezakrývejte ani neblokujte ventilační otvory žádnými předměty.
Nepoužívejte monitor v blízkosti vody, nápojů nebo všech typů kapalin. Pokud tak neučiníte, může dojít k úrazu elektrickým proudem nebo poškození monitoru.
Před čištěním se ujistěte, že jste monitor odpojili od elektrické zásuvky.
Protože se povrch obrazovky snadno poškrábe, nedotýkejte se povrchu žádnými tvrdými nebo ostrými předměty.
K otření obrazovky používejte měkký hadřík, který nepouští vlákna, místo papírového kapesníku. V případě potřeby můžete k čištění monitoru použít čistič skla. Nikdy však nestříkejte čistič přímo na obrazovku.
Odpojte napájecí kabel, pokud monitor delší dobu nepoužíváte.
Nepokoušejte se monitor sami rozebírat nebo opravovat.

© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Všechna práva vyhrazena.
Ochranné známky uvedené v této příručce jsou právně registrovány jejich příslušným vlastníkům.
