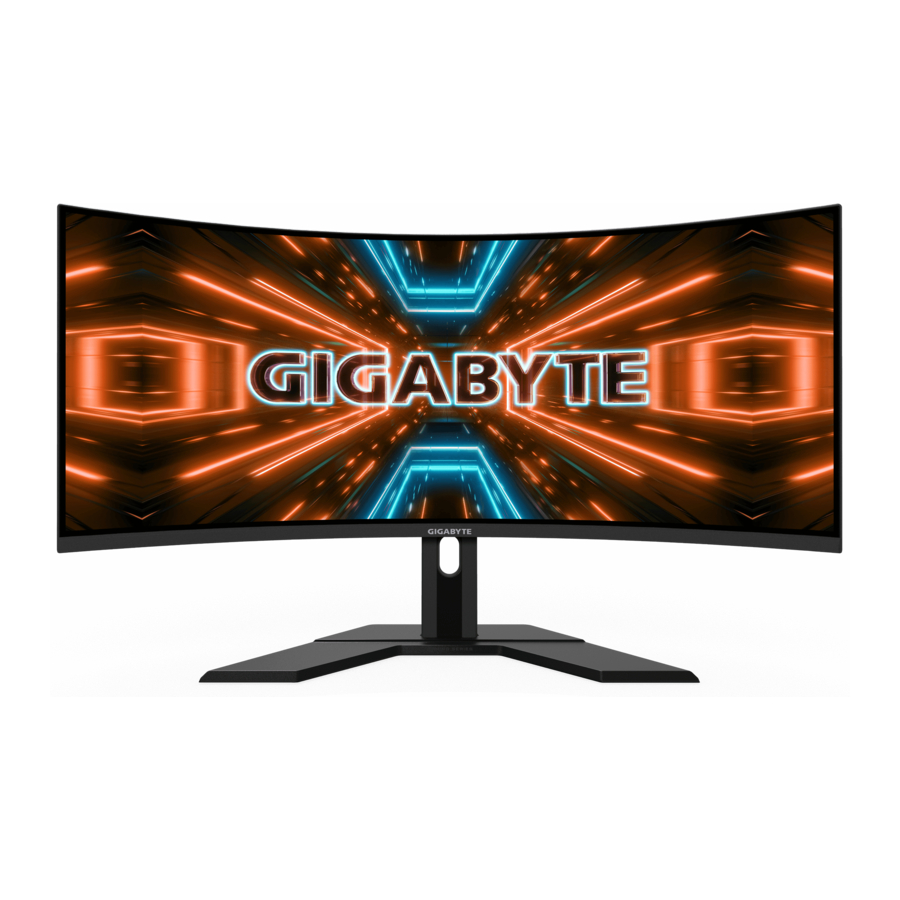

GIGABYTE G34WQC A - Gaming Monitor Handleiding

Inhoud

1 INLEIDING
2 AAN DE SLAG
3 HET APPARAAT GEBRUIKEN
4 WERKING
5 Specificaties
6 Ondersteunde Timinglijst
7 Probleemoplossing
8 Basisonderhoud
9 GIGABYTE Service-informatie
10 VEILIGHEIDSINFORMATIE
- 10.1 Conformiteitsverklaring van de leverancier
- 10.2 Veiligheidsmaatregelen
11 Referenties
12 Download handleiding
13 In andere talen

INLEIDING

Uitpakken

Open de bovenste klep van de verpakkingsdoos. Bekijk vervolgens het uitpaklabel op de binnenkant van de klep.
Zorg ervoor dat de doos in de juiste richting staat en leg de doos voorzichtig op een stabiele ondergrond.
Open de binnenste klep.
Pak de EPS-schuimconstructie (via de openingen) vast om deze uit de doos te trekken.
Verwijder de items uit het bovenste EPS-schuim.
Verwijder het bovenste EPS-schuim. Vervolgens kunt u de monitor uit het onderste EPS-schuim verwijderen

Inhoud van de verpakking

De volgende items worden meegeleverd in uw verpakkingsdoos. Als een van deze ontbreekt, neem dan contact op met uw lokale dealer.

Opmerking: Bewaar de verpakkingsdoos en het verpakkingsmateriaal voor toekomstig transport van de monitor.

Productoverzicht

HDMI-poorten (x2)
DisplayPort-poort (x2)
Hoofdtelefoonaansluiting
AC IN-aansluiting
Bedieningsknop
Kensington-slot

AAN DE SLAG

De voet van het apparaat installeren

Plaats de monitor op het onderste EPS-schuim, met het scherm naar beneden gericht.
Lijn de monitorvoet uit met de twee geleidepennen aan de onderkant van de standaard. Installeer vervolgens de voet op de standaard.
Til de monitor in een rechtopstaande positie en plaats deze op een tafel. De hoogte van de monitor kan worden aangepast nadat item 1 en item 2 in de afbeelding zijn verwijderd.

De kijkhoek aanpassen

Opmerking: Houd de monitorvoet vast zodat het scherm niet omvalt wanneer u de aanpassing maakt.

De hellingshoek aanpassen

Kantel het scherm naar voren of naar achteren tot de gewenste kijkhoek (-5° tot 20°).

De schermoriëntatie aanpassen

Verhoog het scherm tot de maximale hoogte (100 mm).

Een muurbeugel installeren

Optioneel
Gebruik alleen de 100 x 100 mm muurbeugelset die door de fabrikant wordt aanbevolen.

Plaats de monitor op het onderste EPS-schuim, met het scherm naar beneden gericht.
Duw de vergrendelingsclips naar binnen om de standaard van de monitor los te maken.
Bevestig de montagebeugel aan de montagegaten aan de achterkant van de monitor. Gebruik vervolgens de schroeven om de beugel op zijn plaats te bevestigen.

Opmerking: Raadpleeg de installatiehandleiding die is meegeleverd in de muurbeugelset om de monitor aan de muur te bevestigen.

De monitorkop kan aan de muur, draaibare beugels of andere beugels worden bevestigd. Deze monitor ondersteunt montagegaten van 100 mm die voldoen aan de VESA-industriestandaard. Om een oplossing van derden op de monitor te installeren, zijn vier schroeven van φ4 mm met een spoed van 0,7 mm en een lengte van 10 mm vereist. Als een langere schroef wordt gebruikt, kan de monitor beschadigd raken. Controleer of de door de fabrikant geleverde beugel voldoet aan de VESA-standaard en in staat is om de monitorbehuizing te ondersteunen. Gebruik de stroomkabel en videokabel die aan de monitor zijn bevestigd om optimale prestaties te garanderen.

Verbindingen maken

HDMI-kabel
DisplayPort-kabel
Hoofdtelefoonkabel
Stopcontact

HET APPARAAT GEBRUIKEN

De stroom in-/uitschakelen

Inschakelen

Sluit het ene uiteinde van de stroomkabel aan op een stopcontact van de monitor.
Druk op de Control (Bediening) knop om de monitor in te schakelen. De aan/uit-led brandt wit, wat aangeeft dat de monitor klaar is voor gebruik.

Opmerking: Als de aan/uit-led niet aangaat, zelfs niet nadat de monitor is ingeschakeld, controleer dan de LED-instellingen in het menu Instellingen.

Uitschakelen
Houd de Control (Bediening) knop 2 seconden ingedrukt om de monitor uit te schakelen.
Opmerking: Wanneer het hoofdmenu op het scherm verschijnt, kunt u de monitor ook uitschakelen door de Control (Bediening) knop omlaag te bewegen ( ).

Aanbevelingen voor gebruikerscomfort

Hier volgen enkele tips voor comfortabel kijken naar uw monitor:

Optimale kijkafstanden voor monitoren variëren van ongeveer 510 mm tot 760 mm (20" tot 30").
Een algemene richtlijn is om de monitor zo te plaatsen dat de bovenkant van het scherm zich op of iets onder ooghoogte bevindt wanneer u comfortabel zit.
Gebruik voldoende verlichting voor het type werk dat u uitvoert.
Neem regelmatig en frequent pauzes (minstens 10 minuten) om het half uur.
Zorg ervoor dat u tijdens de pauzes regelmatig wegkijkt van uw monitorscherm en u minstens 20 seconden op een object in de verte concentreert.
Oogoefeningen kunnen helpen de belasting van de ogen te verminderen. Herhaal deze oefeningen regelmatig:

kijk omhoog en omlaag
rol langzaam met uw ogen
beweeg uw ogen diagonaal.

De invoerbron selecteren

Beweeg de Control (Bediening) knop naar rechts ( ) om het menu Input (Invoer) te openen.
Beweeg de Control (Bediening) knop omhoog/omlaag ( ) om de gewenste invoerbron te selecteren. Druk vervolgens op de Control (Bediening) knop om te bevestigen.

WERKING

Sneltoets
Standaard is aan de Control-knop een specifieke functie toegewezen.
Opmerking: Raadpleeg het gedeelte "Snel schakelen" om de vooraf ingestelde sneltoetsfunctie te wijzigen.

Ga als volgt te werk om de sneltoetsfunctie te openen:

Beweeg de Control-knop omhoog ( ) om het menu Black Equalizer te openen.
Beweeg de Control-knop omhoog/omlaag ( ) om de instelling aan te passen en druk op de Control-knop om te bevestigen.
Beweeg de Control-knop omlaag ( ) om het menu Picture Mode (beeldmodus) te openen.
Beweeg de Control-knop omhoog/omlaag ( ) om de gewenste optie te selecteren en druk op de Control-knop om te bevestigen.
Beweeg de Control-knop naar links ( ) om het menu Volume te openen.
Beweeg de Control-knop omhoog/omlaag ( ) om het hoofdtelefoonvolume aan te passen en druk op de Control-knop om te bevestigen.
Beweeg de Control-knop naar rechts ( ) om het menu Input te openen. Raadpleeg het gedeelte "De invoerbron selecteren".

Opmerking: Om het menu te sluiten, beweegt u de Control-knop naar links ( ).

Functietoetsgids

Druk op de Control-knop om het hoofdmenu weer te geven.
Gebruik vervolgens de Control-knop om de gewenste functie te selecteren en de gerelateerde instellingen te configureren.

GameAssist

Wanneer het hoofdmenu op het scherm verschijnt, beweegt u de Control-knop naar rechts ( ) om het menu GameAssist te openen.

Game Info: Configureer de FPS (First Person Shooting)-spelgerelateerde instellingen.
- Selecteer Gaming Timer om de afteltimermodus te selecteren. Om deze functie uit te schakelen, zet u de instelling op OFF (uit).
- Selecteer Refresh Rate (verversingsfrequentie) om de real-time instelling van de verversingsfrequentie in/uit te schakelen.
- Selecteer Info Location om de locatie van de informatie op het scherm te specificeren.
Crosshair: Selecteer het gewenste dradenkruistype dat past bij uw spelomgeving. Dit maakt richten een stuk eenvoudiger.

Apparaatinstellingen configureren

Wanneer het hoofdmenu op het scherm verschijnt, beweegt u de Control button omhoog ( ) om het menu Instellingen te openen.
Let op: Gebruik de Control button om door het menu te navigeren en aanpassingen te maken.

Gaming

Configureer de game-gerelateerde instellingen.

Item	Beschrijving
Aim Stabilizer	Wanneer deze functie is ingeschakeld, vermindert dit de bewegingsonscherpte in snelle games. Let op: Deze functie is niet beschikbaar onder de volgende voorwaarden: Wanneer de frequentie-instelling lager is dan 100 Hz. Wanneer de FreeSync Premium-functie is geactiveerd.
Black Equalizer	Pas de helderheid van de zwarte gebieden aan.
Super Resolution	Verscherp de beelden met een lage resolutie.
Display Mode	Selecteer de beeldverhouding van het scherm. Full: Schaal het ingevoerde beeld om het scherm te vullen. Ideaal voor beelden met een 21:9-beeldverhouding. Aspect: Geef het ingevoerde beeld weer zonder geometrische vervorming en vul zoveel mogelijk van het scherm.
Overdrive	Verbeter de reactietijd van de LCD-monitor.
FreeSync1SFNJVN	Wanneer deze functie is ingeschakeld, elimineert dit de schermvertraging en tearing tijdens het spelen van games. Opmerking: Deze functie is niet beschikbaar onder de volgende voorwaarden: Stel de DisplayPort-versie in op 1.1

Beeld

Configureer de beeldgerelateerde instellingen.

Selecteer een van de vooraf ingestelde beeldmodi.

Standard: Voor het bewerken van documenten of het bezoeken van websites.
FPS: Voor het spelen van FPS-games (First Person Shooting).
RTS/RPG: Voor het spelen van RTS-games (Real-Time Strategy) of RPG-games (Role-Playing Game).
Movie: Voor het bekijken van films.
Reader: Voor het bekijken van documenten.
sRGB: Voor het bekijken van foto's en afbeeldingen op de computer.
Custom 1: Aangepaste instellingen voor de beeldmodus.
Custom 2: Aangepaste instellingen voor de beeldmodus.
Custom 3: Aangepaste instellingen voor de beeldmodus.

Vervolgens kunt u de volgende beeldinstellingen configureren.

Item	Beschrijving
Brightness	Pas de helderheid van het beeld aan.
Contrast	Pas het contrast van het beeld aan.
Color Vibrance	Pas de intensiteit van de meer gedempte kleuren aan.
Sharpness	Pas de scherpte van het beeld aan.
Gamma	Pas het middenniveau van de luminantie aan.
Color Temperature	Selecteer de kleurtemperatuur. Opmerking: selecteer User Define om de kleurtemperatuur aan te passen door het rode (R), groene (G) of blauwe (B) niveau aan te passen aan uw voorkeur.
Low Blue Light	Verminder de hoeveelheid blootstelling aan blauw licht van het scherm. Level 0: Geen verandering. Level 1~10: Hoe hoger het niveau, hoe meer blauw licht er wordt verminderd. Let op: Dit is de Low Blue Light Level 10 onder de normale beeldmodus met normale kleurtemperatuur. Het voldoet aan de TUV Low Blue Light-certificering
Dynamic Contrast	Pas het zwartniveau van het beeld aan om het optimale contrast te bereiken.
Senseye Demo	Verdeel het scherm in tweeën (2 vensters). Het beeld van de geselecteerde modus met de standaardinstellingen verschijnt in het rechtervenster en het aangepaste beeld met de nieuwe instellingen verschijnt in het linkervenster
Reset Picture	Reset alle beeldinstellingen naar de standaardinstellingen.

Weergave

Configureer de weergave-gerelateerde instellingen.

Item	Beschrijving
Input	Selecteer de ingangsbron.
RGB Range	Selecteer een geschikte RGB-bereikinstelling of laat de monitor deze automatisch detecteren. Let op: Deze optie is alleen beschikbaar voor HDMI-invoer.
Overscan	Wanneer deze functie is ingeschakeld, vergroot dit het ingevoerde beeld enigszins om de buitenste randen van het beeld te verbergen. Let op: Deze optie is alleen beschikbaar voor HDMI-invoer.

PIP/PBP

Configureer multi-beeldgerelateerde instellingen.

Item	Beschrijving
OFF	Schakel de PIP/PBP-functie uit.
PIP	Verdeel het scherm in twee delen (hoofdvenster en ingevoegd venster) Signaalbron: Wijzig de ingangsbron van het ingevoegde venster. PIP size: Pas de grootte van het ingevoegde venster aan. Position: Verplaats het ingevoegde venster naar een andere positie. Display switch: Schakel tussen de twee vensters. Audio switch: Selecteer de audiobron van het gewenste geluid.
PBP	Geef een 1x1 gesplitst scherm weer (met linker- en rechtervensters). Signaalbron: Wijzig de ingangsbron van het rechtervenster. PBP size: Pas de grootte van het venster aan. Display switch: Schakel tussen de twee vensters. Audio switch: Selecteer de audiobron van het gewenste geluid.

Let op: PIP/PBP is niet compatibel met HDR- en FreeSync-functies.

Systeem

Configureer de systeemgerelateerde instellingen.

Item	Beschrijving
Audio	Configureer audio-instellingen. Volume: Pas het volumeniveau aan. Mute: Schakel de dempfunctie in/uit.
OSD Settings	Configureer de instellingen met betrekking tot het menu on-screen display (OSD). Display Time: Stel de tijdsduur in dat het OSD-menu op het scherm blijft staan. OSD Transparency: Pas de transparantie van het OSD-menu aan. OSD Lock: Wanneer deze functie is ingeschakeld, is er geen OSD-aanpassing toegestaan. Let op: Om de OSD-vergrendelingsfunctie uit te schakelen, drukt u op de Control key. Wanneer het bericht op het scherm verschijnt, selecteert u Yes om te bevestigen
Quick Switch	Wijs de functie van de sneltoetsen toe. Beschikbare opties: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness en Picture Mode. De standaardinstelling van de sneltoetsen is als volgt: Up ( ): Black Equalizer Down ( ): Picture Mode Right ( ): Input Left ( ): Volume
Other Settings	Resolution Notice: Wanneer deze functie is ingeschakeld, verschijnt het bericht met de aanbevolen resolutie op het scherm wanneer de monitor naar een andere ingangsbron schakelt. Input Auto Switch: Wanneer deze functie is ingeschakeld, schakelt deze automatisch over naar een beschikbare ingangsbron. Auto Power OFF: Wanneer deze functie is ingeschakeld, wordt de monitor automatisch uitgeschakeld na een bepaalde tijd. DisplayPort Ver.: Stel de DisplayPort-versie in op 1.1, 1.2 of 1.4+HDR. Let op: Om het HDR-effect voor de DP-poort in te schakelen, moet u mogelijk de versie instellen op DP1.2 en de 8-bits kleuruitvoer inschakelen in de grafische kaart. Zorg ervoor dat u deze optie configureert op basis van de DisplayPort-versie die door uw grafische kaart wordt ondersteund. De DisplayPort-versie kan niet worden ingesteld op 1.1 wanneer de FreeSync Premium-functie is geactiveerd.

Taal

Taalgerelateerde instellingen

Item	Beschrijving
Language	Selecteer een beschikbare taal voor het OSD-menu.

Instellingen opslaan

Stel de persoonlijke OSD-configuraties in voor Setting1, Setting2 of Setting3.

Item	Beschrijving
Save	Sla de aangepaste instellingen op.
Load	Laad de opgeslagen instellingen.

Alles resetten

Herstel de monitor naar de fabrieksinstellingen.

Specificaties

Item	Specificaties
Panelgrootte	34 inch
Beeldverhouding	21:9
Resolutie	3440 x 1440
Vernieuwingsfrequentie	144Hz
LED-levensduur	30000 uur (min.)
Pixelgrootte	0.23175(H) x 0.23175(V) (mm)
Helderheid	350 nits (typ.) / 320 nits (min.)
Contrastverhouding	4000:1 (typ.)
Kleurdiepte	16. 7M
Actief weergavegebied	797.22(H) x 333.72(V) (mm)
Kijkhoek	178° (H) / 178° (V)
Frequentie	48~144Hz (gaming-modus)
In-/uitgangsaansluitingen	2 x HDMI 2.0 2 x DP1.4 1 x hoofdtelefoon
Voeding/Ingang	AC100~240V@ 50/60Hz 2A(Max.)
Stroomverbruik	Aan: 80W (max.) Stand-by: 0,5 W Uit: 0,5 W
Afmetingen (B x H x D)	808,89 x 488,79 x 234,81 mm (met standaard)
Gewicht	8.378±0.5 kg (netto)
Bedrijfsomstandigheden: temperatuurbereik	0°C - 40°C

Opmerking: specificaties kunnen zonder kennisgeving worden gewijzigd

Ondersteunde Timinglijst

Timinglijst	HDMI 1	HDMI 2	DP
640x480@60Hz	√	√	√
640x480@75Hz	√	√	√
720x480@60Hz	√	√	√
800x600@60Hz	√	√	√
800x600@75Hz	√	√	√
1024x768@60Hz	√	√	√
1024x768@75Hz	√	√	√
1280x720@60Hz	√	√	√
1280x720@120Hz	√	√	√
1440x900@60Hz	√	√	√
1600x900@60Hz	√	√	√
1680x1050@60Hz	√	√	√
1720x1440@60Hz(PBP)	√	√
1920x1080@60Hz	√	√	√
1920x1080@120Hz	√	√	√
2560x1440@120Hz	√	√	√
3440x1440@50Hz	√
3440x1440@60Hz	√	√	√
3440x1440@100Hz	√	√	√
3840x2160@60Hz	√	√
2560x1440@60Hz		√	√
2560x1080@120Hz			√
2560x1080@144Hz			√
2560x1440@144Hz			√
3440x1440@144Hz			√

Probleemoplossing

Probleem	Mogelijke oplossing(en)
Geen stroom	Zorg ervoor dat de stroomkabel goed is aangesloten op de stroombron en de monitor. Controleer de kabel en stekker om er zeker van te zijn dat ze niet kapot zijn. Zorg ervoor dat de monitor is ingeschakeld. Zorg ervoor dat de adapter-LED brandt.
Er verschijnt geen beeld op het scherm	Zorg ervoor dat de monitor en de computer goed zijn aangesloten en dat beide apparaten zijn ingeschakeld. Zorg ervoor dat u de juiste invoerbron hebt geselecteerd. Pas de instellingen voor helderheid en contrast aan.
De afbeelding vult niet het hele scherm	Probeer een andere instelling voor de weergavemodus (beeldverhouding).
De kleuren zijn vervormd	Zorg ervoor dat de signaalkabel goed is aangesloten. Configureer de afbeeldingsgerelateerde instellingen. Raadpleeg het gedeelte "Afbeelding".
Geen geluid of volume is laag	Zorg ervoor dat de hoofdtelefoonkabel goed is aangesloten. Pas het volumeniveau aan. Pas de geluidsgerelateerde instellingen van uw computer aan.

Opmerking: als het probleem aanhoudt, neem dan contact op met onze klantenservice voor verdere assistentie.

Basisonderhoud

Als het scherm vuil wordt, doet u het volgende om het scherm schoon te maken:

Veeg het scherm af met uw zachte, pluisvrije doek om eventueel achtergebleven stof te verwijderen.
Spray of breng de reinigingsvloeistof aan op een zachte doek. Veeg het scherm vervolgens voorzichtig af met de vochtige doek.

Opmerking:

Zorg ervoor dat de doek vochtig is, maar niet nat.
Vermijd het uitoefenen van overmatige druk op het scherm tijdens het afvegen.
Zure of schurende reinigingsmiddelen kunnen het scherm beschadigen.

GIGABYTE Service-informatie

Meer service-informatie is te vinden op de officiële website van GIGABYTE:
https://www.gigabyte.com/

VEILIGHEIDSINFORMATIE

Conformiteitsverklaring van de leverancier

Verantwoordelijke partij – Contactgegevens VS: G.B.T. Inc.
Adres: 17358 Railroad street, City Of Industry, CA91748
Tel.: 1-626-854-9338
Internet contact information: https://www.gigabyte.com

Veiligheidsmaatregelen

Lees de volgende veiligheidsmaatregelen door voordat u de monitor gebruikt.

Gebruik alleen de accessoires die bij de monitor zijn geleverd of die door de fabrikant worden aanbevolen.
Bewaar de plastic verpakking van het product op een plaats die niet bereikbaar is voor kinderen.
Voordat u de monitor op het stopcontact aansluit, moet u ervoor zorgen dat de spanningswaarde van de stroomkabel compatibel is met de stroomspecificatie in het land waar u zich bevindt.
De stekker van het netsnoer moet worden aangesloten op een correct bedraad en geaard stopcontact.
Raak de stekker niet aan met natte handen, anders kan dit gemakkelijk een elektrische schok veroorzaken.
Plaats de monitor op een stabiele en goed geventileerde plaats.
Plaats de monitor niet in de buurt van warmtebronnen zoals elektrische radiatoren of direct zonlicht.
De gaten of openingen op de monitor zijn voor ventilatie. Bedek of blokkeer de ventilatiegaten niet met voorwerpen.
Gebruik de monitor niet in de buurt van water, dranken of alle soorten vloeistoffen. Als u dit niet doet, kan dit leiden tot een elektrische schok of schade aan de monitor.
Zorg ervoor dat u de monitor loskoppelt van het stopcontact voordat u hem schoonmaakt.
Omdat het schermoppervlak gemakkelijk kan worden bekrast, moet u vermijden het oppervlak aan te raken met harde of scherpe voorwerpen.
Gebruik een zachte, pluisvrije doek in plaats van een tissue om het scherm schoon te vegen. U kunt indien nodig een glasreiniger gebruiken om de monitor schoon te maken. Spuit de reiniger echter nooit rechtstreeks op het scherm.
Koppel de stroomkabel los als de monitor lange tijd niet wordt gebruikt.
Probeer de monitor niet zelf te demonteren of te repareren.

© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rechten voorbehouden.
De handelsmerken die in deze handleiding worden genoemd, zijn wettelijk geregistreerd bij hun respectieve eigenaars.

Voor meer informatie kunt u onze website bezoeken op: https://www.gigabyte.com

Referenties

GIGABYTE Global

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE G34WQC A - Gaming Monitor Handleiding
