Beyerdynamic TG L58c, TG L58c tan - Manual de Micrófonos de Condensador
- 1 Curva de respuesta de frecuencia
- 2 Patrón polar
- 3 Diagrama de cableado
- 4 Información de seguridad
- 5 Aplicación
- 6 Conexión
- 7 Sujeción
- 8 Mantenimiento
- 9 Servicio técnico
- 10 Versión
- 11 Accesorios suministrados
- 12 Accesorios opcionales
- 13 Eliminación
- 14 Especificaciones técnicas
- 15 Descargar manual
- 16 En otros idiomas
Curva de respuesta de frecuencia
Patrón polar
Diagrama de cableado
Información de seguridad
- Proteja el micrófono de la humedad y los impactos repentinos. ¡Podría dañar el micrófono!
- No sople dentro del micrófono ni golpee la cesta del micrófono. En un micrófono de condensador, esto podría dañar el transformador. Es preferible realizar una prueba de voz.
Aplicación

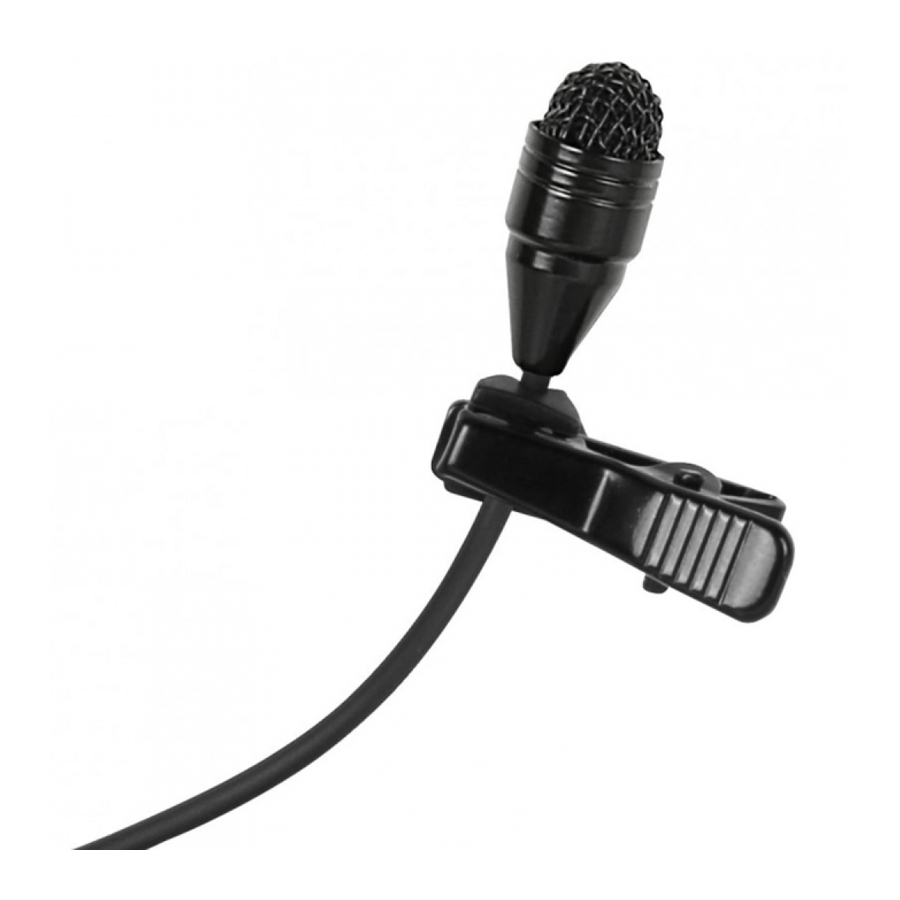

El micrófono de pinza TG L58c es la primera opción para grabaciones de televisión y cine, presentaciones y representaciones teatrales. El patrón polar omnidireccional de este micrófono de solapa, con su sonido equilibrado, significa que se puede colocar libremente. Disponible en negro o beige.
Conexión
El TG L58c está equipado con un conector mini XLR hembra de 4 pines y, por lo tanto, es ideal para conectarse a los transmisores de petaca beyerdynamic de las series TG 1000 o TG 100.
Para aplicaciones cableadas con fuentes de alimentación phantom, el TG L58c debe utilizarse con el adaptador de alimentación MA-PVA opcional. Si el TG L58c se conecta directamente a la alimentación phantom, ¡el micrófono puede resultar dañado!
Sujeción
El clip de micrófono incluido en la entrega es perfecto para sujetar el micrófono cerca de la fuente de audio. El TG L58c transmite casi ninguna vibración o sonido de impacto gracias a la característica omnidireccional. Dependiendo de la aplicación, puede sujetar el micrófono a una corbata, solapa o directamente al cuerpo, por ejemplo, al cabello o la cara.
Mantenimiento
Utilice un paño suave y húmedo para limpiar el micrófono TG L58c y el cable de conexión. Si es necesario, puede utilizar un agente de limpieza suave (como líquido lavavajillas). Asegúrese de no permitir que entre líquido en la cápsula del micrófono y nunca utilice limpiadores con disolventes.
El protector contra el viento suministrado debe retirarse regularmente de la cápsula del micrófono y limpiarse con agua clara. Asegúrese de que el protector contra el viento esté completamente seco antes de volver a colocarlo en el micrófono.
Servicio técnico
El servicio técnico debe ser realizado únicamente por personal de servicio cualificado. El desmontaje del micrófono por su cuenta invalidará la garantía.
Versión
| Modelo | Descripción | N.º de pedido |
| TG L58c | Mini micrófono de solapa de condensador, omnidireccional, negro, con conector mini XLR hembra de 4 pines | 705.926 |
| TG L58c tan | igual que el anterior, pero beige | 706.221 |
Accesorios suministrados
Clip de micrófono
Protector contra el viento
Accesorios opcionales
| MA-PVA | Adaptador de alimentación phantom para conectar a entradas de micrófono con alimentación phantom | 711.098 |
| WA-TGOP | Cable adaptador para conectar micrófonos con asignación de pines TG a transmisores de petaca Opus. Mini XLR de 4 pines (M) – Mini XLR de 4 pines (F) | 711.136 |
| WS 55 SW | Protector contra el viento, negro | 904.236 |
| WS 55 WS | Protector contra el viento, blanco | 904.244 |
Eliminación
Este símbolo en el producto, en las instrucciones o en el embalaje significa que su equipo eléctrico y electrónico debe desecharse al final de su vida útil por separado de los residuos domésticos. Existen sistemas de recogida selectiva para el reciclaje en la UE. Para obtener más información, póngase en contacto con la autoridad local o con el minorista donde compró el producto.
Especificaciones técnicas
| Tipo de transductor | Condensador (electret) |
| Principio de funcionamiento | Presión |
| Patrón polar | Omnidireccional |
| Respuesta de frecuencia | 20 - 20.000 Hz* |
| Tensión de circuito abierto | 40 mV/Pa (-28 dBV) ±2,5 dB* |
| SPL máx. a 1 kHz | 126 dB SPL* |
| Relación S/N | 51 dB [CCIR; Q-Peak]* |
| SPL equivalente | 32 dB [A, RMS]* |
| Tipo de fuente de alimentación | CC |
| Consumo máximo de energía | 0,5 mA |
| Tensión de alimentación | 2 V a 10 V |
| Conector | Mini XLR de 4 pines |
| Dimensiones | |
| Diámetro de la cápsula | 7,0 mm |
| Longitud | 15,8 mm |
| Longitud del cable | 1,2 m |
| Peso sin clip | 13 g |
*medido con MA-PVA
Descargar manual
Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Beyerdynamic TG L58c, TG L58c tan - Manual de Micrófonos de Condensador
