Beyerdynamic TG L58c, TG L58c tan - Kondenzátorové mikrofóny - Manuál
Frekvenčná odozva
Polárna charakteristika
Schéma zapojenia
Bezpečnostné informácie
- Chráňte mikrofón pred vlhkosťou a náhlymi nárazmi. Mohli by ste mikrofón poškodiť!
- Nefúkajte do mikrofónu a neklepte na košík mikrofónu. V kondenzátorovom mikrofóne by to mohlo poškodiť transformátor. Odporúča sa vykonať rečovú skúšku.
Použitie

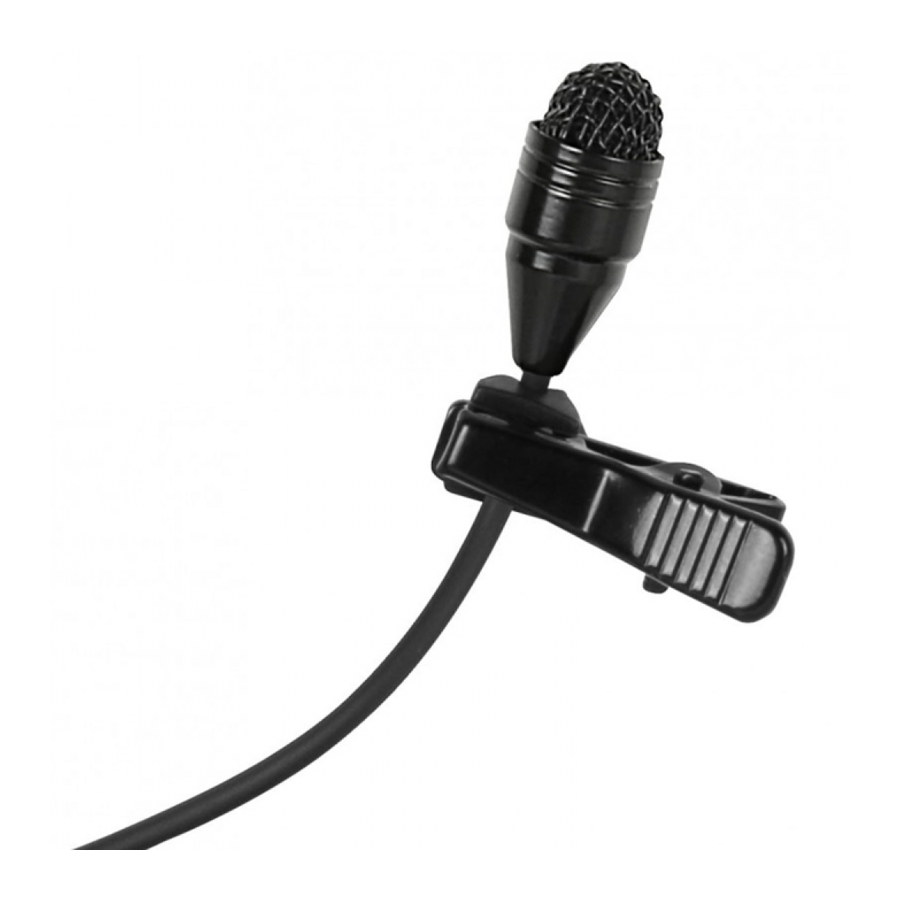

Klipový mikrofón TG L58c je prvou voľbou pre televízne a filmové nahrávky, prezentácie a divadelné predstavenia. Všesmerová polárna charakteristika tohto klopového mikrofónu s vyváženým zvukom znamená, že ho možno voľne umiestniť. K dispozícii v čiernej alebo béžovej farbe.
Pripojenie
TG L58c je vybavený 4-pinovým mini XLR konektorom a je preto ideálny na pripojenie k beltpack vysielačom Beyerdynamic série TG 1000 alebo TG 100.
Pre káblové aplikácie s fantómovým napájaním sa musí TG L58c používať s voliteľným napájacím adaptérom MA-PVA. Ak je TG L58c priamo pripojený k fantómovému napájaniu, mikrofón sa môže poškodiť!
Upevnenie
Mikrofónový klip, ktorý je súčasťou dodávky, je ideálny na pripevnenie mikrofónu v blízkosti zdroja zvuku. TG L58c neprenáša takmer žiadne vibrácie alebo nárazové zvuky vďaka všesmerovej charakteristike. V závislosti od aplikácie môžete mikrofón pripevniť na kravatu, klopu alebo priamo na telo – napríklad na vlasy alebo tvár.
Údržba
Na čistenie mikrofónu TG L58c a pripojovacieho kábla používajte mäkkú, vlhkú handričku. V prípade potreby môžete použiť jemný čistiaci prostriedok (napríklad prostriedok na umývanie riadu). Dbajte na to, aby sa do kapsuly mikrofónu nedostala žiadna kvapalina a nikdy nepoužívajte čistiace prostriedky na báze rozpúšťadiel.
Dodávaný veterný štít by sa mal pravidelne odstraňovať z kapsuly mikrofónu a čistiť v čistej vode. Pred opätovným nasadením na mikrofón sa uistite, že je veterný štít úplne suchý.
Servis
Servis smie vykonávať iba kvalifikovaný servisný personál. Demontáž mikrofónu svojpomocne spôsobí stratu záruky.
Verzia
| Model | Popis | Objednávacie číslo |
| TG L58c | Mini kondenzátorový klopový mikrofón, všesmerový, čierny, so 4-pinovým mini XLR konektorom | 705.926 |
| TG L58c tan | rovnaký ako vyššie, ale béžový | 706.221 |
Dodávané príslušenstvo
Mikrofónový klip
Veterný štít
Voliteľné príslušenstvo
| MA-PVA | Adaptér fantómového napájania na pripojenie k mikrofónovým vstupom s fantómovým napájaním | 711.098 |
| WA-TGOP | Adaptérový kábel na pripojenie mikrofónov s priradením pinov TG k beltpack vysielačom Opus. 4-pin mini XLR (M) – 4-pin mini XLR (F) | 711.136 |
| WS 55 SW | Veterný štít, čierny | 904.236 |
| WS 55 WS | Veterný štít, biely | 904.244 |
Likvidácia
Tento symbol na výrobku, v návode alebo na obale znamená, že váš elektrický a elektronický prístroj by mal byť po skončení životnosti zlikvidovaný oddelene od domáceho odpadu. V EÚ existujú samostatné systémy zberu na recykláciu. Pre viac informácií kontaktujte miestny úrad alebo predajcu, u ktorého ste výrobok zakúpili.
Technické špecifikácie
| Typ meniča | Kondenzátorový (elektrétový) |
| Prevádzkový princíp | Tlak |
| Polárna charakteristika | Všesmerová |
| Frekvenčná odozva | 20 - 20 000 Hz* |
| Napätie naprázdno | 40 mV/Pa (-28 dBV) ±2,5 dB* |
| Max. SPL pri 1 kHz | 126 dB SPL* |
| Odstup signálu od šumu (S/N ratio) | 51 dB [CCIR; Q-Peak]* |
| Ekvivalentná hladina akustického tlaku (SPL) | 32 dB [A, RMS]* |
| Typ napájania | DC |
| Max. spotreba energie | 0,5 mA |
| Napájacie napätie | 2 V až 10 V |
| Konektor | 4-pin mini XLR |
| Rozmery | |
| Priemer kapsuly | 7,0 mm |
| Dĺžka | 15,8 mm |
| Dĺžka kábla | 1,2 m |
| Hmotnosť bez klipu | 13 g |
*merané s MA-PVA
Stiahnuť návod
Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.
Stiahnuť Beyerdynamic TG L58c, TG L58c tan - Kondenzátorové mikrofóny - Manuál
