Beyerdynamic TG L58c, TG L58c tan - Priručnik za kondenzatorske mikrofone

Sadržaj

1 Krivulja frekvencijskog odziva
2 Polarni uzorak
3 Shema ožičenja
4 Sigurnosne informacije
5 Primjena
6 Spajanje
7 Pričvršćivanje
8 Održavanje
9 Servis
10 Verzija
11 Isporučeni pribor
12 Dodatni pribor
13 Odlaganje
14 Tehničke specifikacije
15 Preuzmi priručnik
16 Na drugim jezicima

Krivulja frekvencijskog odziva

Polarni uzorak

Shema ožičenja

Sigurnosne informacije

Zaštitite mikrofon od vlage i naglih udaraca. Mogli biste oštetiti mikrofon!
Ne pušite u mikrofon i ne kucajte po košarici mikrofona. Kod kondenzatorskog mikrofona to bi moglo oštetiti transformator. Preporučljivo je provesti probu govora.

Primjena

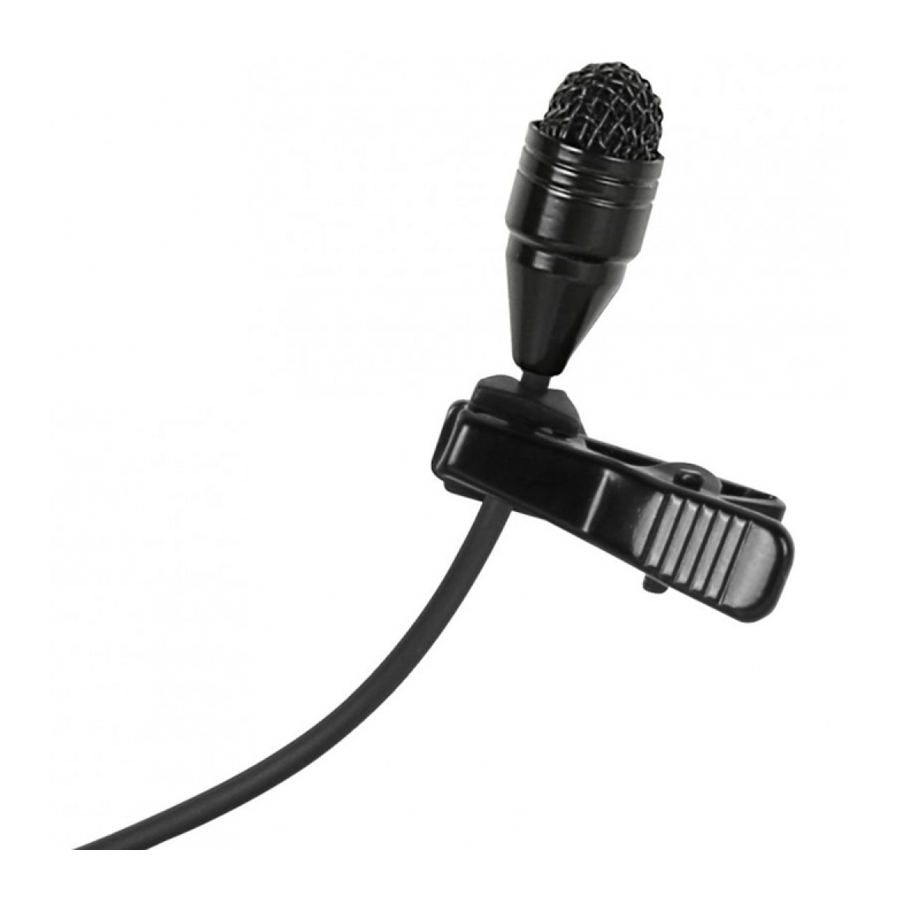

TG L58c clip-on mikrofon je prvi izbor za televizijske i filmske snimke, prezentacije i kazališne predstave. Omnidirekcionalni polarni uzorak ovog lavalier mikrofona, sa svojim uravnoteženim zvukom, znači da se može slobodno pozicionirati. Dostupan u crnoj ili bež boji.

Spajanje

TG L58c je opremljen ženskim 4-pinskim mini XLR konektorom i stoga je idealan za spajanje na beyerdynamic odašiljače za remen TG 1000 ili TG 100 serije.
Za žičane primjene s fantomskim izvorima napajanja, TG L58c se mora koristiti s opcijskim MA-PVA adapterom za napajanje. Ako je TG L58c izravno spojen na fantomsko napajanje, mikrofon se može oštetiti!

Pričvršćivanje

Kopča za mikrofon uključena u isporuku savršena je za pričvršćivanje mikrofona blizu izvora zvuka. TG L58c gotovo ne prenosi vibracije ili udarne zvukove zahvaljujući omnidirekcionalnoj karakteristici. Ovisno o primjeni, mikrofon možete pričvrstiti na kravatu, rever ili izravno na tijelo – na primjer, kosu ili lice.

Održavanje

Koristite meku, vlažnu krpu za čišćenje TG L58c mikrofona i spojnog kabela. Ako je potrebno, možete koristiti blago sredstvo za čišćenje (kao što je tekućina za pranje posuđa). Pazite da tekućina ne uđe u kapsulu mikrofona i nikada ne koristite otapala za čišćenje.
Isporučeni štitnik od vjetra treba redovito uklanjati s kapsule mikrofona i čistiti u čistoj vodi. Prije nego što ga vratite na mikrofon, provjerite je li štitnik od vjetra potpuno suh.

Servis

Servisiranje smije obavljati samo kvalificirano servisno osoblje. Rastavljanje mikrofona poništava jamstvo.

Verzija

Model	Opis	Broj narudžbe
TG L58c	Mini kondenzatorski lavalier mikrofon, omnidirekcionalni, crni, s 4-pinskim ženskim mini XLR konektorom	705.926
TG L58c tan	isto kao gore, ali bež	706.221

Isporučeni pribor

Kopča za mikrofon
Štitnik od vjetra

Dodatni pribor

MA-PVA	Fantomski adapter za napajanje za spajanje na mikrofonske ulaze s fantomskim napajanjem	711.098
WA-TGOP	Adapter kabel za spajanje mikrofona s TG rasporedom pinova na Opus odašiljače za remen. 4-pinski mini XLR (M) – 4-pinski mini XLR (F)	711.136
WS 55 SW	Štitnik od vjetra, crni	904.236
WS 55 WS	Štitnik od vjetra, bijeli	904.244

Odlaganje

Ovaj simbol na proizvodu, u uputama ili na pakiranju znači da se vaša električna i elektronička oprema na kraju svog životnog vijeka treba odlagati odvojeno od kućnog otpada. U EU postoje odvojeni sustavi prikupljanja za recikliranje. Za više informacija obratite se lokalnim vlastima ili prodavaču kod kojeg ste kupili proizvod.

Tehničke specifikacije

Vrsta pretvarača	Kondenzator (elektret)
Princip rada	Tlak
Polarni uzorak	Omnidirekcionalni
Frekvencijski odziv	20 - 20,000 Hz*
Napon otvorenog kruga	40 mV/Pa (-28 dBV) ±2.5 dB*
Maks. SPL na 1 kHz	126 dB SPL*
S/N omjer	51 dB [CCIR; Q-Peak]*
Ekvivalentni SPL	32 dB [A, RMS]*
Vrsta napajanja	DC
Maks. potrošnja energije	0.5 mA
Napon napajanja	2 V do 10 V
Konektor	4-pinski mini XLR
Dimenzije
Promjer kapsule	7.0 mm
Dužina	15.8 mm
Dužina kabela	1.2 m
Težina bez kopče	13 g
