Beyerdynamic TG L58c, TG L58c tan - Manuale për Mikrofonat Kondensatorë

Përmbajtja

1 Kurba e përgjigjes së frekuencës
2 Modeli polar
3 Diagrami i instalimit
4 Informacione sigurie
5 Aplikimi
6 Lidhja
7 Fiksimi
8 Mirëmbajtja
9 Servisi
10 Versioni
11 Aksesorët e furnizuar
12 Aksesorët opsionalë
13 Asgjësimi
14 Specifikimet teknike
15 Shkarko manual
16 Në Gjuhë të Tjera

Kurba e përgjigjes së frekuencës

Modeli polar

Diagrami i instalimit

Informacione sigurie

Mbroni mikrofonin nga lagështia dhe goditjet e papritura. Mund të dëmtoni mikrofonin!
Mos fryni në mikrofon dhe mos trokitni në shportën e mikrofonit. Në një mikrofon kondensator kjo mund të dëmtojë transformatorin. Është e preferueshme të kryeni një provë të të folurit.

Aplikimi

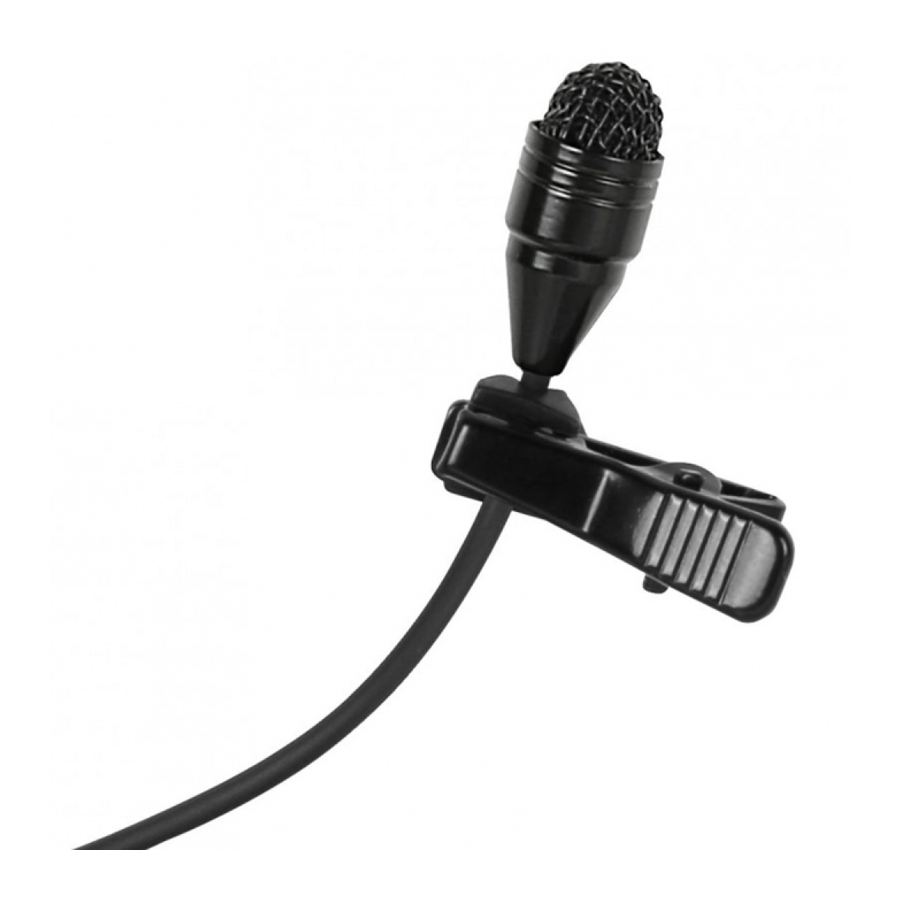

Mikrofoni clip-on TG L58c është zgjedhja e parë për regjistrime televizive dhe filmike, prezantime dhe shfaqje teatrale. Modeli polar omnidrejtues i këtij mikrofoni lavalier, me zërin e tij të balancuar, do të thotë që ai mund të pozicionohet lirisht. Disponueshëm në të zezë ose bezhë.

Lidhja

TG L58c është i pajisur me një lidhës mini XLR femër me 4 pin dhe për këtë arsye ideal për t'u lidhur me transmetuesit beyerdynamic beltpack të serive TG 1000 ose TG 100.
Për aplikime me tela me burime të energjisë fantazmë, TG L58c duhet të përdoret me përshtatësin opsional të energjisë MA-PVA. Nëse TG L58c është i lidhur drejtpërdrejt me energjinë fantazmë, mikrofoni mund të dëmtohet!

Fiksimi

Kapësja e mikrofonit e përfshirë në dorëzim është e përsosur për të bashkangjitur mikrofonin pranë burimit audio. TG L58c transmeton pothuajse asnjë dridhje ose tinguj goditjeje falë karakteristikës omnidrejtuese. Në varësi të aplikimit, ju mund ta bashkangjitni mikrofonin në një kravatë, jakë ose drejtpërdrejt në trup – për shembull flokët ose fytyrën.

Mirëmbajtja

Përdorni një leckë të butë dhe të lagur për të pastruar mikrofonin TG L58c dhe kabllon lidhëse. Nëse është e nevojshme, mund të përdorni një agjent pastrimi të butë (si p.sh. lëng për larjen e enëve). Sigurohuni që të mos lejoni që ndonjë lëng të hyjë në kapsulën e mikrofonit dhe mos përdorni kurrë pastrues tretës.
Mburoja e erës e furnizuar duhet të hiqet rregullisht nga kapsula e mikrofonit dhe të pastrohet në ujë të pastër. Sigurohuni që mburoja e erës të jetë plotësisht e thatë përpara se të zëvendësohet përsëri në mikrofon.

Servisi

Servisimi duhet të kryhet vetëm nga personel i kualifikuar i servisit. Çmontimi i mikrofonit nga ju do të zhvleftësojë garancinë.

Versioni

Modeli	Përshkrimi	Numri i porosisë
TG L58c	Mikrofon mini lavalier kondensator, omnidrejtues, i zi, me lidhës mini XLR femër me 4 pin	705.926
TG L58c tan	njësoj si më lart, por bezhë	706.221

Aksesorët e furnizuar

Kapëse mikrofoni
Mburojë ere

Aksesorët opsionalë

MA-PVA	Përshtatës i energjisë fantazmë për t'u lidhur me hyrjet e mikrofonit me energji fantazmë	711.098
WA-TGOP	Kabllo përshtatëse për të lidhur mikrofonat me caktimin e pinave TG me transmetuesit Opus beltpack. Mini XLR me 4 pin (M) – Mini XLR me 4 pin (F)	711.136
WS 55 SW	Mburojë ere, e zezë	904.236
WS 55 WS	Mburojë ere, e bardhë	904.244

Asgjësimi

Ky simbol në produkt, në udhëzimet ose në paketim do të thotë që pajisjet tuaja elektrike dhe elektronike duhet të asgjësohen në fund të jetës së tyre veçmas nga mbetjet tuaja shtëpiake. Ekzistojnë sisteme të veçanta grumbullimi për riciklim në BE. Për më shumë informacion, ju lutemi kontaktoni autoritetin lokal ose shitësin tuaj ku e keni blerë produktin.

Specifikimet teknike

Lloji i transduktorit	Kondensator (elektret)
Parimi i funksionimit	Presion
Modeli polar	Omnidrejtues
Përgjigja e frekuencës	20 - 20,000 Hz*
Tensioni i qarkut të hapur	40 mV/Pa (-28 dBV) ±2.5 dB*
Maks. SPL në 1 kHz	126 dB SPL*
Raporti S/N	51 dB [CCIR; Q-Peak]*
SPL ekuivalente	32 dB [A, RMS]*
Lloji i furnizimit me energji	DC
Maks. konsumi i energjisë	0.5 mA
Tensioni i furnizimit	2 V deri në 10 V
Lidhës	Mini XLR me 4 pin
Përmasat
Diametri i kapsulës	7.0 mm
Gjatësia	15.8 mm
Gjatësia e kabllit	1.2 m
Pesha pa kapëse	13 g
