Manual del Probador Analógico de Resistencia a Tierra Mastech

Características

• El diseño de circuito más reciente permite que el instrumento opere con la mínima influencia del voltaje de tierra y la escasez de resistencia de tierra de las barras de tierra auxiliares.
• La resistencia de tierra auxiliar y la conexión del cable conductor se pueden autoverificar presionando el botón "BATT.CHECK" (verificación de batería). La lámpara "OK" se enciende cuando el instrumento está listo para mediciones precisas de resistencia a tierra.
• Bajo consumo de energía, solo 12V/100mA máx.
• Los botones de interruptor de presión permiten un funcionamiento suave del instrumento.
• El valor de la resistencia a tierra se puede leer directamente de la escala.
• Se puede realizar fácilmente una medición simplificada presionando solo el botón del interruptor "Simplified Meas." (Medición Simplificada). No es necesario utilizar un cable de cortocircuito ya que los terminales P y C están internamente en cortocircuito al presionar este interruptor.
• El reemplazo de la batería se puede realizar fácilmente sin quitar el estuche de transporte.
• El estuche de transporte de plástico duro es resistente al agua y tiene capacidad para todos los accesorios.

Especificaciones

• Rangos de medición:
  Resistencia a tierra: 10/100/1000Ω
  Voltaje de tierra: 30V AC (5KΩ/V aprox.)
• Precisión:
  Resistencia a tierra Dentro de ±5% de la escala completa
  Voltaje de tierra Dentro de ±5% de la escala completa
• Sistema de medición:
  Resistencia a tierra
  Por inversor de corriente constante.
  800Hz aprox, 2mA
  Voltaje de tierra
  Por tipo rectificador
  5KΩ/V aprox, 40~500Hz
• Protección niveles: EN 61010 – 1; CAT II
• Clase de protección: clase III
• Tensión soportada:
  1500V AC durante un minuto entre el circuito eléctrico y la carcasa.
• Facilidad de autocomprobación:
  La conexión del cable conductor a los terminales C y P y la resistencia de tierra auxiliar adecuada se pueden verificar presionando el botón "BATT.CHECK" (verificación de batería). La lámpara "OK" está iluminada.
• Baterías: 8 piezas. Batería AA de 1.5V o equivalente
• Dimensiones: 140(L)×140(W)×90(D)mm
• Peso: 800g aprox.
• Accesorios:
  Cables de prueba (rojo-15m, amarillo-10m, verde-5m)
  Barras de tierra auxiliares estuche de transporte.

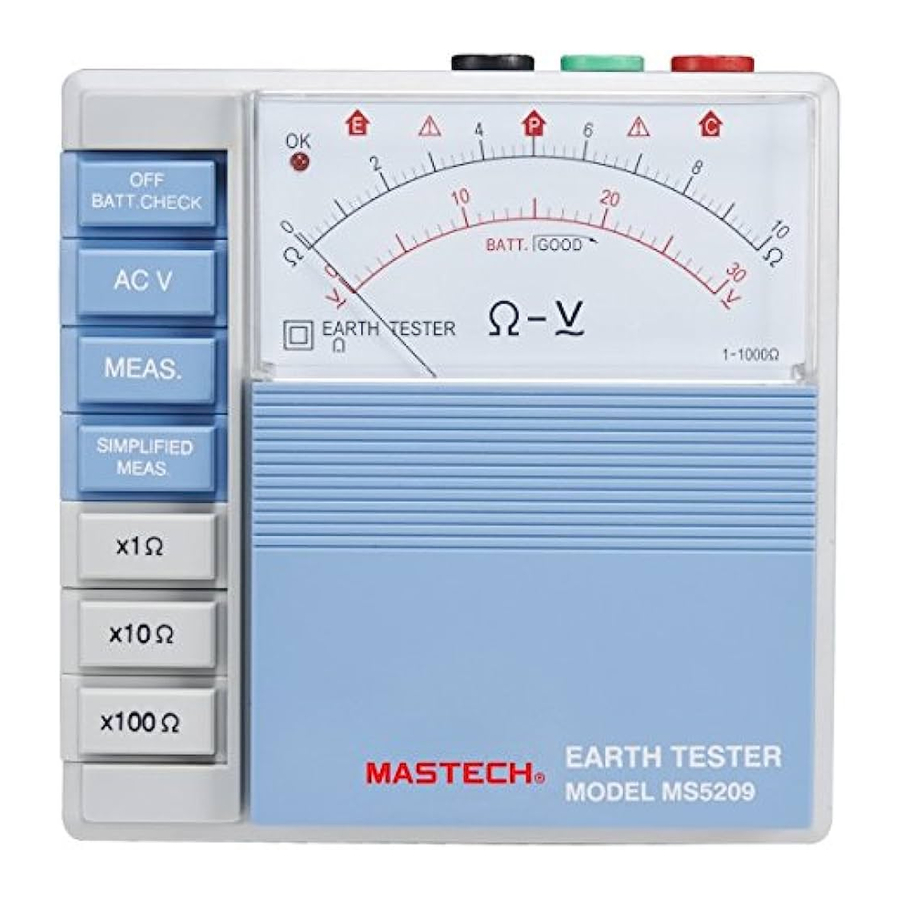

Designaciones

1. Lámpara OK
2. Botones del interruptor de función
3. Botones del interruptor de rango de ohmios
4. Terminales
5. Placa de escala
6. Panel

Cómo realizar mediciones

Preparación para la medición

Un máximo de 130 V CC está presente entre los terminales E y C o E y P durante la medición o cuando se presiona el botón "SIMPLIFIED MEAS." (MEDICIÓN SIMPLIFICADA). Además, está presente entre los terminales P y C cuando se presiona el botón "BATT. CHECK" (VERIFICACIÓN DE BATERÍA). Por lo tanto, nunca toque estos terminales con la mano. Siempre presione el botón "BATT. CHECK" (VERIFICACIÓN DE BATERÍA) después de usarlo para que todos los botones de rango y función estén en la posición de apagado (arriba). Luego, suelte el botón "BATT.CHECK" (VERIFICACIÓN DE BATERÍA).

Ajuste a cero del medidor

Verifique si el puntero del medidor está ajustado exactamente a la posición cero mecánica de la escala Ω o V. Si el puntero está fuera de la posición cero en dirección izquierda o derecha, abra el panel y gire el tornillo de ajuste a cero detrás del panel con un destornillador. El panel se puede levantar hasta 90 grados sujetando ambos lados como se muestra a continuación.

Conexión de cables conductores

Como se muestra en la figura a continuación, introduzca las barras de tierra P y C profundamente en la tierra.

Deben estar alineados a un intervalo de 5m a 10m del equipo conectado a tierra e. Conecte el cable conductor verde al terminal E del instrumento, el cable amarillo al terminal P y el cable rojo al terminal C. Asegúrese de clavar las barras de tierra auxiliares en la parte húmeda de la tierra. Proporcione suficiente agua donde las barras de tierra auxiliares tengan que clavarse en la parte seca, pedregosa o arenosa de la tierra para que se humedezca.
Cuando no sea posible clavar las barras de tierra auxiliares en una superficie dura como el suelo de hormigón, coloque las barras de tierra allí, cúbralas con un paño y ponga agua (preferiblemente agua salada). Esto puede permitir mediciones de resistencia a tierra. (Sin embargo, esto no es posible con suelo de asfalto)
NOTA:
Al conectar los cables conductores, asegúrese de que estén separados. Si la medición se realiza con los cables conductores torcidos o en contacto entre sí, se verá afectada por la inducción de corriente o voltaje.
Cuando la resistencia de las barras de tierra auxiliares supera los 2KΩ, puede provocar errores de medición. Por lo tanto, tenga cuidado al clavar las barras de tierra auxiliares P1 y C1 en la tierra húmeda. Además, asegúrese de que haya conexiones suficientes entre los terminales respectivos y los cables conductores.

Medición del voltaje de tierra del equipo conectado a tierra bajo prueba

Presione el botón AC V y verifique el voltaje de tierra. El voltaje de tierra se indicará en la escala V. Cuando el voltaje de tierra es superior a 5 V, puede provocar errores en la medición de la resistencia a tierra. Para evitar esto, realice la medición de la resistencia a tierra después de apagar la fuente de alimentación del equipo bajo prueba o reducir el voltaje de tierra.
Nota:
Incluso cuando se presiona cualquiera de los botones de rango x1Ω, x10Ω y x100Ω, no afecta la medición del voltaje de tierra.

Comprobación del voltaje de la batería y la conexión del cable conductor

Con el botón "BATT.CHECK" (VERIFICACIÓN DE BATERÍA) presionado, se puede verificar lo siguiente simultáneamente:
Voltaje de la batería
El voltaje de la batería es suficiente cuando el puntero del medidor permanece en el área GOOD (BUENO) de la escala de verificación de la batería. Si no, reemplácelas con las baterías nuevas de acuerdo con las instrucciones.
Conexión del cable conductor
La lámpara "OK" se enciende cuando la conexión del cable conductor a los terminales P y C es buena y la resistencia a tierra de la tierra auxiliar está dentro de un límite de tolerancia. Si no se ilumina, verifique la conexión del cable conductor a los terminales P y C o reduzca la resistencia de tierra auxiliar a un nivel adecuado cambiando la ubicación de la barra de tierra o humedeciendo el suelo con agua.
Se puede verificar si los cables conductores rojo y amarillo están rotos cortocircuitando las pinzas de cocodrilo al final de cada cable.
NOTA:
No es necesario conectar el cable conductor cuando solo se verifica el voltaje de la batería. Simplemente presione el botón "BATT.CHECK" (VERIFICACIÓN DE BATERÍA). La lámpara "OK" no se iluminará.

Medición de la resistencia a tierra

Presione cualquiera de los botones del interruptor de rango x1Ω, x10Ω y x100Ω. Luego presione el botón "MEAS." (MEDIR). Multiplique la lectura por 10 en x10Ω o 100 en x100Ω.
La lámpara "OK" está encendida cuando el instrumento está en funcionamiento normal. Si no, indica una resistencia a tierra excesiva entre los terminales C y E que no permite un funcionamiento normal. Vuelva a verificar si hay posible contacto entre cada cable conductor y la resistencia a tierra de las barras de tierra auxiliares de acuerdo con las instrucciones. En caso de que la lámpara "OK" no se ilumine y el puntero del medidor se desvíe a escala completa a pesar de todas las comprobaciones anteriores, las posibles causas se consideran una condición anormal existente en el equipo conectado a tierra bajo prueba, rotura de los cables de conexión de ese equipo o rotura del cable conductor verde.

Método simplificado de medición de resistencia a tierra

4-5-1 Se recomienda este método cuando se mide una resistencia a tierra superior a 10 ohmios o cuando no es posible clavar barras de tierra auxiliares. Se puede obtener un valor aproximado de la resistencia a tierra mediante el sistema de dos cables que utiliza el equipo conectado a tierra existente como se muestra en la Fig.4.
4-5-2 Los métodos de medición se ilustran en la Fig.4.
NOTA:
Al realizar mediciones de resistencia a tierra utilizando la fuente de alimentación comercial (A), asegúrese de que el lado de tierra esté conectado al terminal P.
4-5-3 Presione el botón "AC V" como se describe en la sección anterior para la medición del voltaje de tierra del equipo bajo prueba y asegúrese de que el voltaje de tierra esté por debajo de 2V. 4-5-4 Primero presione el botón "x10Ω" y luego el botón "MEAS." (MEDIR). Luego lea la resistencia a tierra. Cuando el puntero del medidor se desvíe a escala completa, presione el botón "x100Ω". La lectura obtenida (RE) es un valor aproximado de resistencia a tierra. No es necesario un cortocircuito externo ya que los terminales P y C están internamente en cortocircuito. Dado que la corriente de medición es tan baja como 2 mA, el disyuntor de fuga a tierra (ELCB) no se dispara incluso si se utiliza el lado de tierra de la fuente de alimentación comercial con un ELCB.
La lámpara "OK" se ilumina cuando el instrumento está en funcionamiento normal, ya sea que se emplee el método de medición simplificado o el método de medición normal.
4-5-5 Cuando el instrumento está en condiciones de funcionamiento, la lámpara "OK" se ilumina ya sea que se realice la medición simplificada u ordinaria (esto indica continuidad entre los terminales P más C y el terminal E). Sin embargo, la conexión del cable conductor a los terminales P más C y el terminal E). Sin embargo, la conexión del cable conductor a los terminales P y C no se puede verificar incluso cuando se presiona "BATT. CHECK" (VERIFICACIÓN DE BATERÍA), ya que el cable conductor no está conectado al terminal C.
4-5-6 En el caso del método de medición simplificado donde solo se utilizan los dos terminales, la resistencia a tierra "re" de un electrodo conectado a tierra que se conecta al terminal P se agregará necesariamente a un valor de resistencia a tierra verdadero "REX". Por lo tanto, la lectura de la resistencia a tierra se da como:
RE=REX+re.

Si "re" es un valor conocido como el siguiente:
Suponiendo que RE es 100Ω y una resistencia a tierra a medir es 100Ω, por ejemplo, el valor de resistencia a tierra verdadero se puede expresar como:
REX=(100Ω)-re.
Dado que re es mayor que 0 (cero), una resistencia a tierra verdadera puede ser dada como:
REX≤100Ω
En caso de que midamos una resistencia a tierra no mayor de varias decenas de ohmios, podemos considerar la lectura de la resistencia a tierra obtenida como un valor verdadero.

1. Levante el panel 90 grados hasta que se bloquee.
2. Empuje el "Soporte" presionando la sección superior de la caja de la batería hacia el panel como se muestra en la Fig.5. La caja de la batería se levantará.

3. Luego, extraiga la caja de la batería.
4. Retire el gancho de la batería en la parte inferior de la caja de la batería. Vacíe la caja de la batería e instale baterías nuevas.
5. Se utilizan ocho piezas de batería AA. Instálelas de acuerdo con las marcas en la caja de la batería.
6. Encaje el gancho de la batería con la polaridad en la posición correcta y empuje hacia atrás la caja de la batería hasta que enganche el soporte.

ADVERTENCIA DE SEGURIDAD

1. Este instrumento debe ser utilizado por una persona competente y capacitada y operado en estricta conformidad con las instrucciones.
2. Mi empresa no aceptará responsabilidad por ningún daño o lesión causada por el uso indebido o el incumplimiento de las instrucciones o los procedimientos de seguridad.
3. Es esencial leer y comprender las normas de seguridad contenidas en las instrucciones. Deben observarse al utilizar el instrumento.
