Mastech analóg földelési ellenállás mérő kézikönyv

Jellemzők

• A legújabb áramkör tervezés lehetővé teszi, hogy a műszer a földfeszültség és a segédföldelő rudak földelési ellenállásának minimális befolyásával működjön.
• A segédföldelési ellenállás és a vezetékcsatlakozás ellenőrizhető a "BATT.CHECK" gomb megnyomásával. Az "OK" lámpa világít, ha a műszer készen áll a pontos földelési ellenállás mérésekre.
• Alacsony energiafogyasztás, csak 12V/100mA max.
• A nyomógombos kapcsolók lehetővé teszik a műszer zökkenőmentes működését.
• A földelési ellenállás értéke közvetlenül leolvasható a skáláról.
• Egyszerűsített mérés könnyen elvégezhető a "Simplified Meas." (Egyszerűsített mérés) kapcsoló gomb megnyomásával. Nem szükséges rövidzárlati vezetéket használni, mivel a P és C terminálok belsőleg rövidre vannak zárva a kapcsoló megnyomásával.
• Az akkumulátorcsere könnyen elvégezhető a hordtáska eltávolítása nélkül.
• A kemény műanyag hordtáska vízálló és minden tartozékot tartalmaz.

Specifikációk

• Mérési tartományok:
  Földelési ellenállás: 10/100/1000Ω
  Földfeszültség: 30V AC (5KΩ/V kb.)
• Pontosság:
  Földelési ellenállás A teljes skála ±5%-án belül
  Földfeszültség A teljes skála ±5%-án belül
• Mérési rendszer:
  Földelési ellenállás
  Állandó áramú inverterrel.
  800Hz kb., 2mA
  Földfeszültség
  Egyenirányító típussal
  5KΩ/V kb., 40~500Hz
• Protection levels: EN 61010 – 1; CAT II
• Protection class: class III
• Withstand voltage:
  1500V AC egy percig az elektromos áramkör és a ház között.
• Self-Check facility:
  A C és P terminálokhoz való vezetékcsatlakozás és a megfelelő segédföldelési ellenállás ellenőrizhető a "BATT.CHECK" gomb megnyomásával. Az "OK" lámpa világít.
• Batteries: 8db. 1.5V AA elem vagy azzal egyenértékű
• Dimensions: 140(H)×140(Sz)×90(M)mm
• Weight: 800g kb.
• Accessories:
  Tesztvezetékek (piros-15m, sárga-10m, zöld-5m)
  Segédföldelő rudak hordtáska.

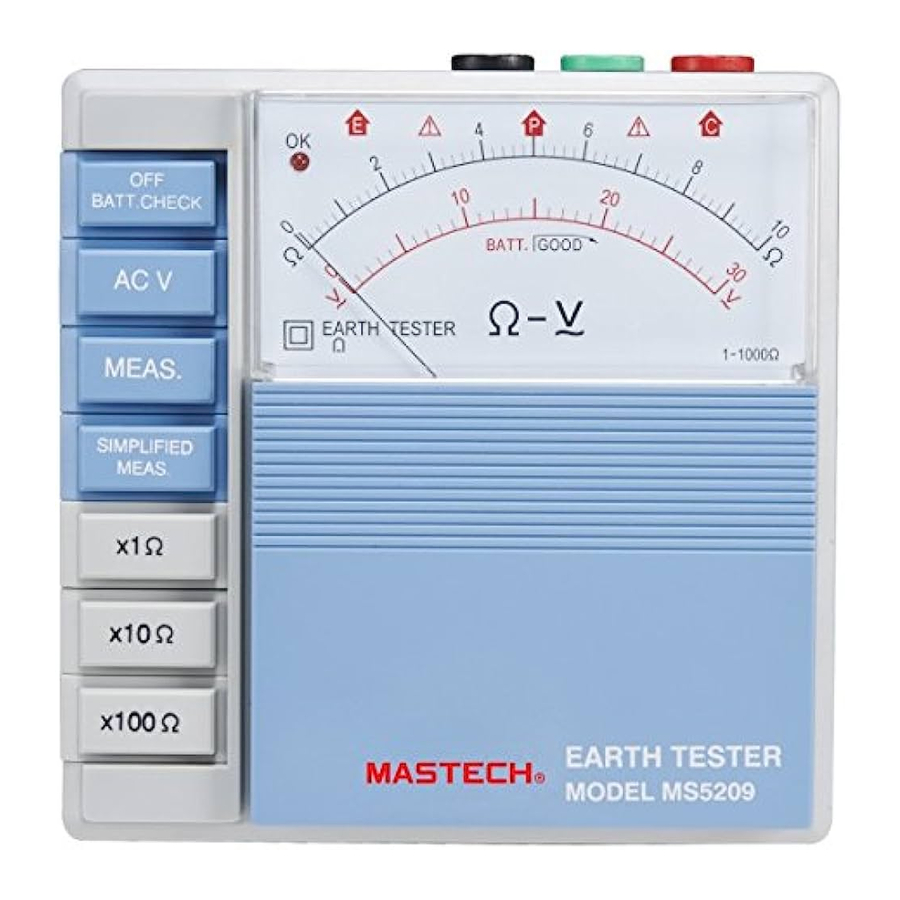

Megnevezések

1. OK lámpa
2. Funkcióválasztó gombok
3. Ohm tartományváltó gombok
4. Terminálok
5. Skálalap
6. Panel

Hogyan kell méréseket végezni

Előkészületek a méréshez

Maximum 130V DC feszültség van jelen az E és C vagy az E és P terminálok között mérés közben, vagy amikor a "SIMPLIFIED MEAS." (Egyszerűsített mérés) gombot megnyomják. Továbbá, ez jelen van a P és C terminálok között, amikor a "BATT. CHECK" gombot megnyomják. Ezért soha ne érintse meg ezeket a terminálokat kézzel. Mindig nyomja meg a "BATT. CHECK" gombot használat után, hogy minden tartomány- és funkcióválasztó gomb kikapcsolt (fel) helyzetben legyen. Ezután engedje el a "BATT.CHECK" gombot.

Mérőműszer nulla beállítása

Ellenőrizze, hogy a mérőműszer mutatója pontosan a mechanikai nulla pozícióba van-e állítva az Ω vagy V skálán. Ha a mutató a nulla pozíciótól balra vagy jobbra eltér, nyissa ki a panelt, és csavarhúzóval forgassa el a nulla beállító csavart a panel mögött. A panel mindkét oldalának megtartásával akár 90 fokig is felemelhető az alábbiak szerint.

Vezetékek csatlakoztatása

Az alábbi ábrán látható módon szúrja a P és C földelő rudakat mélyen a földbe.

Ezeket a földelt berendezéstől 5-10 m távolságra kell elhelyezni. Csatlakoztassa a zöld vezetéket a műszer E termináljához, a sárga vezetéket a P terminálhoz és a piros vezetéket a C terminálhoz. Ügyeljen arra, hogy a segédföldelő rudakat a föld nedves részébe szúrja. Adjon elegendő vizet oda, ahol a segédföldelő rudakat a föld száraz, köves vagy homokos részébe kell szúrni, hogy az nedves legyen.
Ahol nem lehet a segédföldelő rudakat kemény felületbe, például betonba beütni, fektesse le a földelő rudakat, takarja le őket ruhával és öntsön rá vizet (lehetőleg sós vizet). Ez lehetővé teheti a földelési ellenállás méréseket. (Aszfalt talajon ez azonban nem lehetséges)
JEGYZET:
A vezetékek csatlakoztatásakor ügyeljen arra, hogy azok elkülönüljenek. Ha a mérést a vezetékek összecsavarva vagy egymással érintkezve végzik, akkor azt befolyásolja az áram vagy feszültség indukciója.
Ha a segédföldelő rudak ellenállása meghaladja a 2KΩ-ot, az mérési hibákat okozhat. Ezért legyen óvatos a P1 és C1 segédföldelő rudak nedves földbe szúrásakor. Ezenkívül biztosítson megfelelő kapcsolatot a megfelelő terminálok és vezetékek között.

A földelt vizsgált berendezés földfeszültségének mérése

Nyomja meg az AC V gombot, és ellenőrizze a földfeszültséget. A földfeszültség a V skálán lesz feltüntetve. Ha a földfeszültség meghaladja az 5V-ot, az hibákat okozhat a földelési ellenállás mérésében. Ennek elkerülése érdekében a földelési ellenállás mérést a vizsgált berendezés áramforrásának kikapcsolása vagy a földfeszültség csökkentése után végezze el.
Jegyzet:
Még akkor is, ha az x1Ω, x10Ω és x100Ω tartományváltó gombok bármelyikét megnyomják, az nem befolyásolja a földfeszültség mérését.

Akkumulátorfeszültség és vezetékcsatlakozás ellenőrzése

A "BATT.CHECK" gomb megnyomásával a következők ellenőrizhetők egyidejűleg:
Akkumulátorfeszültség
Az akkumulátorfeszültség elegendő, ha a mérőműszer mutatója az akkumulátor ellenőrző skála GOOD (JÓ) területén marad. Ha nem, cserélje ki az elemeket az utasításoknak megfelelően.
Vezetékcsatlakozás
Az "OK" lámpa világít, ha a vezetékcsatlakozás a P és C terminálokhoz jó, és a segédföldelés földelési ellenállása a tűréshatáron belül van. Ha nem világít, ellenőrizze a vezetékcsatlakozást a P és C terminálokhoz, vagy csökkentse a segédföldelés ellenállását megfelelő szintre a földelő rúd helyének megváltoztatásával, vagy a talaj vízzel való nedvesítésével.
A piros és sárga vezetékek ellenőrizhetők a lehetséges szakadás szempontjából az egyes vezetékek végén lévő krokodilcsipeszek rövidre zárásával.
JEGYZET:
Nincs szükség vezetékcsatlakozásra, ha csak az akkumulátorfeszültséget ellenőrzik. Egyszerűen nyomja meg a "BATT.CHECK" gombot. Az "OK" lámpa nem fog világítani.

Földelési ellenállás mérése

Nyomja meg az x1Ω, x10Ω és x100Ω tartományváltó gombok bármelyikét. Ezután nyomja meg a "MEAS." (MÉRÉS) gombot. Szorozza meg a leolvasott értéket 10-zel x10Ω esetén vagy 100-zal x100Ω esetén.
Az "OK" lámpa világít, ha a műszer normál üzemmódban van. Ha nem, az túlzott földelési ellenállást jelez a C és E terminálok között, ami nem teszi lehetővé a normál működést. Ellenőrizze újra az egyes vezetékek és a segédföldelő rudak földelési ellenállása közötti lehetséges érintkezést az utasításoknak megfelelően. Abban az esetben, ha az "OK" lámpa nem világít, és a mérőműszer mutatója a teljes skálán felfelé térül el az összes előző ellenőrzés ellenére, a lehetséges okok a vizsgált földelt berendezésben fennálló rendellenes állapot, a berendezésből származó csatlakozó vezetékek szakadása vagy a zöld vezeték szakadása.

Egyszerűsített földelési ellenállás mérési módszer

4-5-1 Ez a módszer ajánlott, ha 10 ohmnál nagyobb földelési ellenállást mérnek, vagy ha nem lehet segédföldelő rudakat beütni. A földelési ellenállás hozzávetőleges értéke a kétvezetékes rendszerrel kapható meg, amely a meglévő földelt berendezéseket használja, amint az a 4. ábrán látható.
4-5-2 A mérési módszereket a 4. ábra szemlélteti.
JEGYZET:
Ha földelési ellenállás méréseket végez kereskedelmi áramforrás (A) használatával, győződjön meg arról, hogy a földoldal a P terminálhoz van csatlakoztatva.
4-5-3 Nyomja meg az "AC V" gombot a fenti szakaszban leírtak szerint a vizsgált berendezés földfeszültségének méréséhez, és győződjön meg arról, hogy a földfeszültség 2V alatt van. 4-5-4 Először nyomja meg az "x10Ω" gombot, majd a "MEAS." (MÉRÉS) gombot. Ezután olvassa le a földelési ellenállást. Ha a mérőműszer mutatója a teljes skálán felfelé térül el, nyomja meg az "x100Ω" gombot. A kapott érték (RE) a hozzávetőleges földelési ellenállás érték. Nincs szükség külső rövidzárlatra, mivel a P és C terminálok belsőleg rövidre vannak zárva. Mivel a mérőáram alacsony, mindössze 2mA, a földzárlati megszakító (ELCB) nem old le akkor sem, ha az ELCB-vel ellátott kereskedelmi áramforrás földoldalát használják.
Az "OK" lámpa világít, ha a műszer normál üzemmódban van, akár az egyszerűsített, akár a normál mérési módszert alkalmazzák.
4-5-5 Ha a műszer működőképes állapotban van, az "OK" lámpa világít, akár az egyszerűsített, akár a szokásos mérést végzik (Ez a P plusz C terminálok és az E terminál közötti folytonosságot jelzi). Azonban a vezetékcsatlakozás a P plusz C terminálokhoz és az E terminálhoz). Azonban a vezetékcsatlakozás a P és C terminálokhoz nem ellenőrizhető akkor sem, ha a "BATT. CHECK" gombot megnyomják, mivel a vezeték nincs a C terminálhoz csatlakoztatva.
4-5-6 Az egyszerűsített mérési módszer esetében, ahol csak a két terminált használják, a P terminálhoz csatlakozó földelt elektróda "re" földelési ellenállása feltétlenül hozzáadódik a valódi "REX" földelési ellenállás értékéhez. Ezért a földelési ellenállás leolvasása a következőképpen adható meg:
RE=REX+re.

Ha az "re" ismert érték, például:
Tegyük fel, hogy a RE 100Ω, és a mérendő földelési ellenállás 100Ω, például a valódi földelési ellenállás értéke a következőképpen fejezhető ki:
REX=(100Ω)-re.
Mivel az re nagyobb, mint 0 (nulla), a valódi földelési ellenállás a következőképpen adható meg:
REX≤100Ω
Abban az esetben, ha nem nagyobb, mint néhány tíz ohm földelési ellenállást mérünk, a kapott földelési ellenállás leolvasást valódi értéknek tekinthetjük.

1. Emelje fel a panelt 90 fokkal, amíg be nem kattan.
2. Nyomja meg a "Holder"-t (tartót), miközben az elemtartó felső részét a panel felé nyomja, ahogy az az 5. ábrán látható. Az elemtartó felemelkedik.

3. Ezután húzza ki az elemtartót.
4. Távolítsa el az elemtartó alján található akkumulátorakasztót. Ürítse ki az elemtartót, és helyezzen be új elemeket.
5. Nyolc darab AA elem használatos. Helyezze be őket az elemtartón található jelöléseknek megfelelően.
6. Illessze be az akkumulátorakasztót a megfelelő polaritással, és tolja vissza az elemtartót, amíg az be nem akad a tartóba.

BIZTONSÁGI FIGYELMEZTETÉS

1. ezt a műszert képzett, hozzáértő személynek kell használnia, és szigorúan az utasításoknak megfelelően kell működtetnie.
2. cégem nem vállal felelősséget a helytelen használatból vagy az utasítások vagy biztonsági eljárások be nem tartásából eredő károkért vagy sérülésekért.
3. elengedhetetlen az utasításokban található biztonsági szabályok elolvasása és megértése. ezeket be kell tartani a műszer használatakor.
