Manuale del Tester Analogico di Resistenza di Terra Mastech

Caratteristiche

• Il design del circuito più recente consente allo strumento di operare con la minima influenza dalla tensione di terra e dalla scarsa resistenza di terra delle barre di terra ausiliarie.
• La resistenza di terra ausiliaria e la connessione del filo possono essere autocontrollate premendo il pulsante "BATT.CHECK". La spia "OK" si accende quando lo strumento è pronto per misurazioni accurate della resistenza di terra.
• Basso consumo energetico Solo 12V/100mA max.
• I pulsanti a pressione consentono un funzionamento fluido dello strumento.
• Il valore della resistenza di terra può essere letto direttamente dalla scala.
• È possibile effettuare facilmente misurazioni semplificate premendo solo il pulsante dell'interruttore "Simplified Meas." (Misurazione Semplificata). Non è necessario utilizzare un filo di cortocircuito poiché i terminali P e C sono internamente cortocircuitati premendo questo interruttore.
• La sostituzione della batteria può essere effettuata facilmente senza rimuovere la custodia.
• La custodia rigida in plastica è resistente all'acqua e contiene tutti gli accessori.

Specifiche

• Intervalli di misurazione:
  Resistenza di terra: 10/100/1000Ω
  Tensione di terra: 30V AC (5KΩ/V circa)
• Precisione:
  Resistenza di terra Entro ±5% della scala completa
  Tensione di terra Entro ±5% della scala completa
• Sistema di misurazione:
  Resistenza di terra
  Tramite inverter a corrente costante.
  800Hz circa, 2mA
  Tensione di terra
  Tramite tipo raddrizzatore
  5KΩ/V circa, 40~500Hz
• PLivelli di rotezione: EN 61010 – 1; CAT II
• Classe di protezione: classe III
• Tensione di tenuta:
  1500V AC per un minuto tra il circuito elettrico e l'alloggiamento.
• Funzione di autocontrollo:
  La connessione del filo ai terminali C e P e la corretta resistenza di terra ausiliaria possono essere controllate premendo il pulsante "BATT.CHECK". La spia "OK" è illuminata.
• Batterie: 8pz. Batteria AA da 1,5 V o equivalente
• Dimensioni: 140(L)×140(W)×90(D)mm
• Peso: 800g circa.
• Accessori:
  Cavi di prova (rosso-15m, giallo-10m, verde-5m)
  Custodia per il trasporto delle barre di terra ausiliarie.

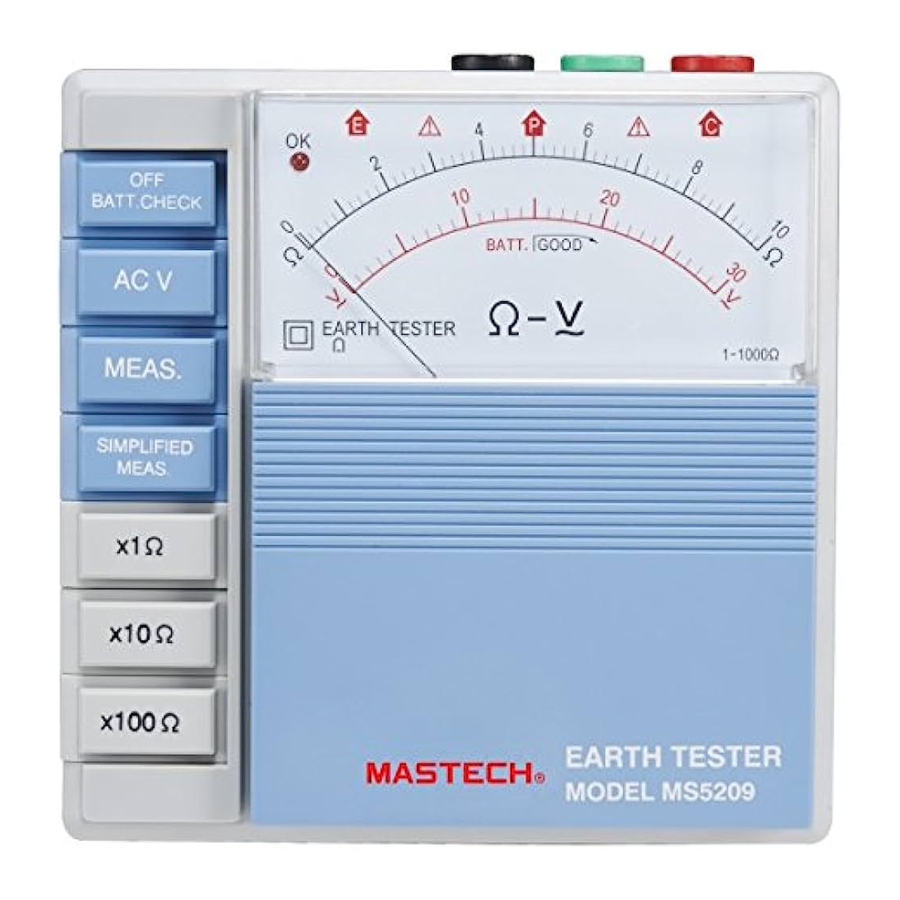

Designazioni

1. Spia OK
2. Pulsanti dell'interruttore di funzione
3. Pulsanti dell'interruttore dell'intervallo di Ohm
4. Terminali
5. Piastra della scala
6. Pannello

Come effettuare le misurazioni

Preparazione per la misurazione

Un massimo di 130V DC è presente tra E e C o i terminali E e P durante la misurazione o quando si preme il pulsante "SIMPLIFIED MEAS." (MISURAZIONE SEMPLIFICATA). Inoltre, è presente tra i terminali P e C quando si preme il pulsante "BATT. CHECK". Pertanto, non toccare mai questi terminali con la mano. Premere sempre il pulsante "BATT. CHECK" dopo l'uso in modo che tutti i pulsanti dell'intervallo e della funzione siano in posizione off (su). Quindi, rilasciare il pulsante "BATT.CHECK".

Regolazione dello zero del misuratore

Verificare se il puntatore del misuratore è regolato esattamente sulla posizione zero meccanica della scala Ω o V. Se il puntatore è fuori dalla posizione zero in direzione sinistra o destra, aprire il pannello e ruotare la vite di regolazione dello zero dietro il pannello con un cacciavite. Il pannello può essere sollevato fino a 90 gradi tenendo entrambi i lati come mostrato di seguito.

Connessione dei cavi

Come mostrato nella figura seguente, conficcare le barre di terra P e C in profondità nel terreno.

Dovrebbero essere allineati a un intervallo da 5m a 10m dall'apparecchiatura messa a terra e. Collegare il cavo verde al terminale E dello strumento, il cavo giallo al terminale P e il cavo rosso al terminale C. Assicurarsi di conficcare le barre di terra ausiliarie nella parte umida del terreno. Dare abbastanza acqua dove le barre di terra ausiliarie devono essere conficcate nella parte asciutta, sassosa o sabbiosa del terreno in modo che possa diventare umida.
Dove non è possibile conficcare le barre di terra ausiliarie in una superficie dura come il terreno di cemento, posizionare le barre di terra lì, coprirle con un panno e mettere acqua (preferibilmente acqua salata). Ciò può consentire misurazioni della resistenza di terra. (Tuttavia, questo non è possibile con il terreno asfaltato)
NOTA:
Quando si collegano i cavi, assicurarsi che siano separati. Se la misurazione viene effettuata con i cavi intrecciati o a contatto tra loro, sarà influenzata dall'induzione di corrente o tensione.
Quando la resistenza delle barre di terra ausiliarie supera 2KΩ, può causare errori di misurazione. Pertanto, fare attenzione a conficcare le barre di terra ausiliarie P1 e C1 nel terreno umido. Inoltre, garantire connessioni sufficienti tra i rispettivi terminali e i cavi.

Misurazione della tensione di terra dell'apparecchiatura messa a terra in prova

Premere il pulsante AC V e controllare la tensione di terra. La tensione di terra sarà indicata sulla scala V. Quando la tensione di terra è superiore a 5V, può causare errori nella misurazione della resistenza di terra. Per evitare ciò, effettuare la misurazione della resistenza di terra dopo aver spento la fonte di alimentazione dell'apparecchiatura in prova o riducendo la tensione di terra.
Nota:
Anche quando si preme uno dei pulsanti dell'intervallo x1Ω, x10Ω e x100Ω, non influisce sulla misurazione della tensione di terra.

Controllo della tensione della batteria e della connessione del cavo

Con il pulsante "BATT.CHECK" premuto, è possibile controllare contemporaneamente quanto segue:
Tensione della batteria
La tensione della batteria è sufficiente quando il puntatore del misuratore rimane nell'area GOOD (BUONO) della scala di controllo della batteria. In caso contrario, sostituire con le nuove batterie in conformità con le istruzioni.
Connessione del cavo
La spia "OK" si accende quando la connessione del cavo ai terminali P e C è buona e la resistenza di terra della terra ausiliaria è entro un limite di tolleranza. Se non si illumina, controllare la connessione del cavo ai terminali P e C o abbassare la resistenza di terra ausiliaria a un livello adeguato cambiando la posizione della barra di terra o rendendo il terreno umido con acqua.
I cavi rosso e giallo possono essere controllati per possibili rotture cortocircuitando le clip a coccodrillo all'estremità di ciascun cavo.
NOTA:
Non è necessario collegare il cavo quando si controlla solo la tensione della batteria. Basta premere il pulsante "BATT.CHECK". La spia "OK" non si illuminerà.

Misurazione della resistenza di terra

Premere uno dei pulsanti dell'intervallo x1Ω, x10Ω e x100Ω. Quindi premere il pulsante "MEAS." (MIS.). Moltiplicare la lettura per 10 a x10Ω o 100 a x100Ω.
La spia "OK" è accesa quando lo strumento è in normale funzionamento. In caso contrario, indica un'eccessiva resistenza di terra tra i terminali C ed E che non consente un normale funzionamento. Ricontrollare il possibile contatto tra ciascun cavo e la resistenza di terra delle barre di terra ausiliarie in conformità con le istruzioni. Nel caso in cui la spia "OK" non si illumini e il puntatore del misuratore si sposti su tutta la scala nonostante tutti i controlli precedenti, le possibili cause sono considerate una condizione anomala esistente nell'apparecchiatura messa a terra in prova, rottura dei cavi di connessione da tale apparecchiatura o rottura del cavo verde.

Metodo semplificato di misurazione della resistenza di terra

4-5-1 Questo metodo è raccomandato dove viene misurata una resistenza di terra superiore a 10 ohm o dove non è possibile conficcare barre di terra ausiliarie. Un valore approssimativo della resistenza di terra può essere ottenuto dal sistema a due fili che utilizza l'apparecchiatura messa a terra esistente come mostrato in Fig.4.
4-5-2 I metodi di misurazione sono illustrati in Fig.4.
NOTA:
Quando si effettuano misurazioni della resistenza di terra utilizzando l'alimentazione commerciale (A), assicurarsi che il lato di terra sia collegato al terminale P.
4-5-3 Premere il pulsante "AC V" come indicato nella sezione sopra per la misurazione della tensione di terra dell'apparecchiatura in prova e assicurarsi che la tensione di terra sia inferiore a 2V. 4-5-4 Premere prima il pulsante "x10Ω" e poi il pulsante "MEAS." (MIS.). Quindi leggere la resistenza di terra. Quando il puntatore del misuratore si sposta su tutta la scala, premere il pulsante "x100Ω". La lettura ottenuta (RE) è un valore approssimativo della resistenza di terra. Non è necessario alcun cortocircuito esterno poiché i terminali P e C sono internamente cortocircuitati. Poiché la corrente di misurazione è bassa come 2mA, l'interruttore differenziale (ELCB) non scatta anche se viene utilizzato il lato di terra dell'alimentazione commerciale con un ELCB.
La spia "OK" è illuminata quando lo strumento è in normale funzionamento, sia che venga impiegata la misurazione semplificata che il metodo di misurazione normale.
4-5-5 Quando lo strumento è in condizioni di lavoro, la spia "OK" è illuminata sia che venga effettuata la misurazione semplificata che quella ordinaria (Ciò indica la continuità tra i terminali P più C e il terminale E). Tuttavia, la connessione del cavo ai terminali P più C e al terminale E). Tuttavia, la connessione del cavo ai terminali P e C non può essere controllata anche quando si preme "BATT. CHECK" poiché il cavo non è collegato al terminale C.
4-5-6 Nel caso del metodo di misurazione semplificato in cui vengono utilizzati solo i due terminali, la resistenza di terra "re" di un elettrodo messo a terra collegato al terminale P sarà necessariamente aggiunta a un vero valore di resistenza di terra "REX". Pertanto, la lettura della resistenza di terra è data come:
RE=REX+re.

Se "re" è un valore noto come segue:
Supponendo che RE sia 100Ω e una resistenza di terra da misurare sia 100Ω, ad esempio, il vero valore di resistenza di terra può essere espresso come:
REX=(100Ω)-re.
Poiché re è maggiore di 0 (zero), una vera resistenza di terra può essere data come:
REX≤100Ω
Nel caso in cui misuriamo la resistenza di terra non superiore a diverse decine di ohm, possiamo considerare la lettura della resistenza di terra ottenuta come un valore vero.

1. Sollevare il pannello di 90 gradi fino a quando non si blocca.
2. Spingere il "Holder" (Supporto) premendo la sezione superiore del vano batteria verso il pannello come mostrato in Fig.5. Il vano batteria si solleverà.

3. Quindi, estrarre il vano batteria.
4. Rimuovere il gancio della batteria sul fondo del vano batteria. Svuotare il vano batteria e installare nuove batterie.
5. Vengono utilizzate otto batterie AA. Installarle secondo le marcature sul vano batteria.
6. Inserire il gancio della batteria con la polarità nella posizione corretta e spingere indietro il vano batteria fino a quando non si aggancia al supporto.

AVVISO DI SICUREZZA

1. questo strumento deve essere utilizzato da una persona competente e addestrata e utilizzato in stretta conformità con le istruzioni.
2. la mia azienda non si assumerà la responsabilità per eventuali danni o lesioni causati da un uso improprio o dalla mancata conformità con le istruzioni o le procedure di sicurezza.
3. è essenziale leggere e comprendere le norme di sicurezza contenute nelle istruzioni. devono essere osservate quando si utilizza lo strumento.
