Mastech Analog Жерге Қарсылық Өлшеуіштің Нұсқаулығы

Ерекшеліктері

• Соңғы тізбек дизайны құралдың жер кернеуінен және қосалқы жер біліктерінің жерге қарсылығынан барынша аз әсер етуіне мүмкіндік береді.
• Қосалқы жерге қарсылықты және сым қосылымын "BATT.CHECK" (БАТАРЕЯНЫ ТЕКСЕРУ) түймесін басу арқылы өздігінен тексеруге болады. Құрал жерге қарсылықты дәл өлшеуге дайын болғанда "OK" шамы жанады.
• Төмен қуат тұтынуы Максимум 12V/100mA ғана.
• Түймелі қосқыш құралдың жұмысын жеңілдетеді.
• Жерге қарсылық мәнін тікелей шкаладан оқуға болады.
• "Simplified Meas." (Жасаратылған Өлшеу) қосқыш түймесін басу арқылы оңайлатылған өлшеуді жүргізуге болады. P және C терминалдары ретінде қысқа сымды пайдаланудың қажеті жоқ және бұл қосқышты басу арқылы іштей қысқа тұйықталады.
• Батареяны ауыстыруды тасымалдау корпусын шешпей-ақ оңай жасауға болады.
• Қатты пластикалық тасымалдау корпусы суға төзімді және барлық керек-жарақтарды сыйдырады.

Техникалық сипаттамалар

• Өлшеу ауқымдары:
  Жерге қарсылық: 10/100/1000Ω
  Жер кернеуі: 30V AC (шамамен 5KΩ/V)
• Дәлдігі:
  Жерге қарсылық Толық шкаланың ±5% ішінде
  Жер кернеуі Толық шкаланың ±5% ішінде
• Өлшеу жүйесі:
  Жерге қарсылық
  Тұрақты ток инверторы арқылы.
  Шамамен 800Hz, 2mA
  Жер кернеуі
  Түзеткіш түрі бойынша
  Шамамен 5KΩ/V, 40~500Hz
• Protection levels: EN 61010 – 1; CAT II
• Protection class: class III
• Шыдамдылық кернеуі:
  Электр тізбегі мен корпус арасында бір минут ішінде 1500V AC.
• Өздігінен тексеру мүмкіндігі:
  C және P терминалдарына сым қосылымын және тиісті қосалқы жерге қарсылықты "BATT.CHECK" (БАТАРЕЯНЫ ТЕКСЕРУ) түймесін басу арқылы тексеруге болады. "OK" шамы жанады.
• Батареялар: 8 дана. 1.5V AA батареясы немесе баламасы
• Өлшемдері: 140(L)×140(W)×90(D)мм
• Салмағы: Шамамен 800г.
• Аксессуарлар:
  Сынақ сымдары (қызыл-15м, сары-10м, жасыл-5м)
  Қосалқы жер біліктерін тасымалдау корпусы.

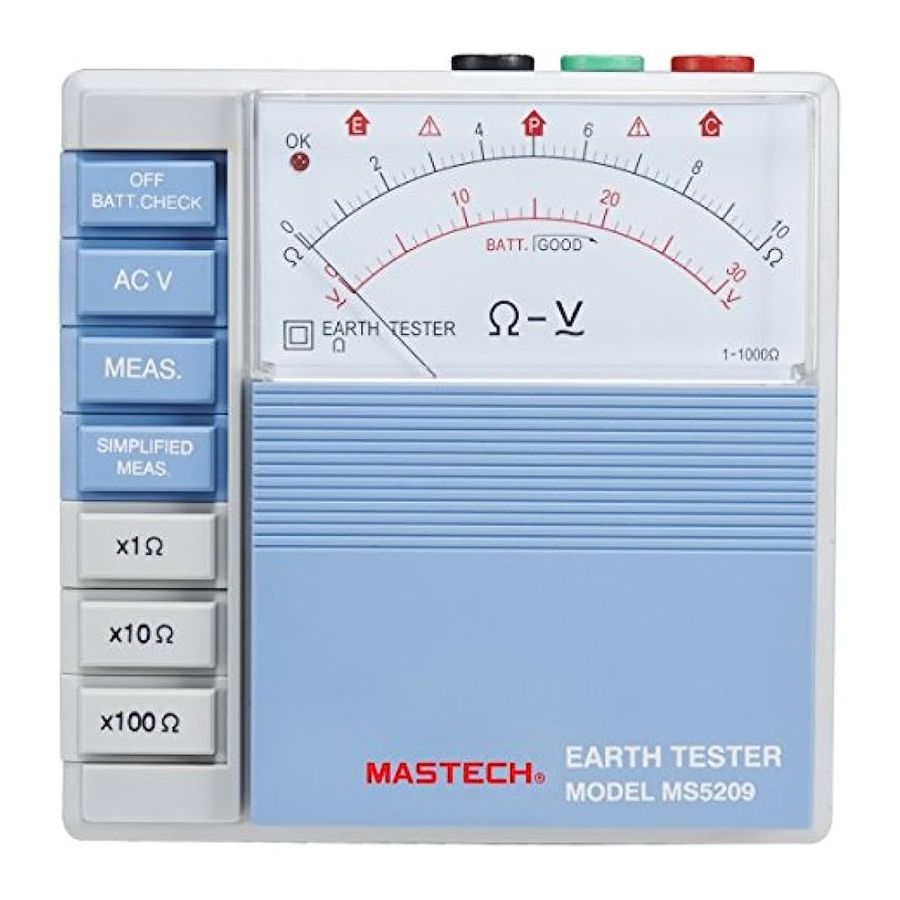

Белгілері

1. OK шамы
2. Функция қосқыш түймелері
3. Ом ауқымы қосқыш түймелері
4. Терминалдар
5. Шкала тақтасы
6. Панель

Өлшеуді қалай жасауға болады

Өлшеуге дайындық

Өлшеу кезінде немесе "SIMPLIFIED MEAS." (ЖАҢАШАРТЫЛҒАН ӨЛШЕУ) түймесі басылған кезде E және C немесе E және P терминалдарында ең көбі 130V DC болады. Сондай-ақ, "BATT. CHECK" (БАТАРЕЯНЫ ТЕКСЕРУ) түймесі басылған кезде P және C терминалдарында болады. Сондықтан, ешқашан бұл терминалдарға қолмен тимеңіз. Әрқашан қолданғаннан кейін "BATT. CHECK" (БАТАРЕЯНЫ ТЕКСЕРУ) түймесін басыңыз, сонда барлық ауқым және функция қосқыш түймелері өшірулі (жоғары) күйде болады. Содан кейін, "BATT.CHECK" (БАТАРЕЯНЫ ТЕКСЕРУ) түймесін босатыңыз.

Өлшеуішті нөлге келтіру

Өлшеуіш көрсеткішінің Ω немесе V шкаласының механикалық нөлдік күйіне дәл келтірілгенін тексеріңіз. Егер көрсеткіш нөлдік күйден солға немесе оңға қарай ауытқыса, панельді ашып, панельдің артындағы нөлдік реттеу бұрандасын бұрағышпен бұраңыз. Панельді төменде көрсетілгендей екі жағынан ұстап 90 градусқа дейін көтеруге болады.

Сымдарды қосу

Төмендегі суретте көрсетілгендей, жер біліктерін P және C жерге терең батырыңыз.

Олар жерге қосылған жабдықтан 5м-ден 10м-ге дейінгі аралықта туралануы керек. Жасыл сымды құралдың E терминалына, сары сымды P терминалына және қызыл сымды C терминалына қосыңыз. Қосалқы жер біліктерін жердің ылғалды бөлігіне батыруды ұмытпаңыз. Қосалқы жер біліктерін құрғақ, тасты немесе құмды жерге батыру керек жерге жеткілікті су құйыңыз, сонда ол ылғалды болуы мүмкін.
Қосалқы жер біліктерін бетон сияқты қатты бетке кіргізу мүмкін болмаған жағдайда, жер біліктерін сол жерге қойып, оларды матамен жауып, су құйыңыз (мүмкіндігінше тұзды су). Бұл жерге қарсылықты өлшеуге мүмкіндік беруі мүмкін. (Алайда, бұл асфальтты жермен мүмкін емес)
ЕСКЕРТПЕ:
Сымдарды қосқан кезде олардың бөлек екеніне көз жеткізіңіз. Егер өлшеу сымдар бұралған немесе бір-біріне тиіп тұрған кезде жасалса, ол токтың немесе кернеудің индукциясынан әсер етеді.
Қосалқы жер біліктерінің қарсылығы 2KΩ асып кетсе, бұл өлшеу қателеріне әкелуі мүмкін. Сондықтан, қосалқы жер біліктерін P1 және C1 ылғалды жерге батыруда абай болыңыз. Сондай-ақ, тиісті терминалдар мен сымдар арасында жеткілікті қосылыстарды қамтамасыз етіңіз.

Сынақтан өтіп жатқан жерге қосылған жабдықтың жер кернеуін өлшеу

AC V түймесін басып, жер кернеуін тексеріңіз. Жер кернеуі V шкаласында көрсетіледі. Жер кернеуі 5V-дан асып кетсе, бұл жерге қарсылықты өлшеуде қателерге әкелуі мүмкін. Бұған жол бермеу үшін сынақтан өтіп жатқан жабдықтың қуат көзін өшіргеннен кейін немесе жер кернеуін азайтқаннан кейін жерге қарсылықты өлшеңіз.
Ескертпе:
x1Ω, x10Ω және x100Ω ауқымы қосқыш түймелерінің кез келгені басылған кезде де жер кернеуін өлшеуге әсер етпейді.

Батарея кернеуін және сым қосылымын тексеру

"BATT.CHECK" (БАТАРЕЯНЫ ТЕКСЕРУ) түймесі басылған кезде келесіні бір уақытта тексеруге болады:
Батарея кернеуі
Өлшеуіш көрсеткіші батареяны тексеру шкаласының ЖАҚСЫ аймағында қалса, батарея кернеуі жеткілікті. Олай болмаса, нұсқауларға сәйкес жаңа батареялармен ауыстырыңыз.
Сым қосылымы
P және C терминалдарына сым қосылымы жақсы болғанда және қосалқы жердің жерге қарсылығы төзімділік шегінде болғанда "OK" шамы жанады. Егер ол жанбаса, P және C терминалдарына сым қосылымын тексеріңіз немесе жер білігінің орнын өзгерту немесе жерді сумен ылғалдандыру арқылы қосалқы жерге қарсылықты тиісті деңгейге дейін төмендетіңіз.
Әрбір сымның соңындағы аллигатор қысқыштарын қысқарту арқылы қызыл және сары сымдарды ықтимал үзілулерге тексеруге болады.
ЕСКЕРТПЕ:
Тек батарея кернеуі тексерілген кезде сым қосылымының қажеті жоқ. Жай ғана "BATT.CHECK" (БАТАРЕЯНЫ ТЕКСЕРУ) түймесін басыңыз. "OK" шамы жанбайды.

Жерге қарсылықты өлшеу

x1Ω,x10Ω және x100Ω ауқымы қосқыш түймелерінің кез келгенін басыңыз. Содан кейін "MEAS." (ӨЛШЕУ) түймесін басыңыз. x10Ω кезінде оқуды 10-ға немесе x100Ω кезінде 100-ге көбейтіңіз.
Құрал қалыпты жұмыс істеп тұрғанда "OK" шамы жанады. Олай болмаса, бұл C және E терминалдарында қалыпты жұмысқа рұқсат етпейтін шамадан тыс жерге қарсылықты көрсетеді. Әрбір сым мен қосалқы жер біліктерінің жерге қарсылығы арасындағы ықтимал жанасуды нұсқауларға сәйкес қайта тексеріңіз. Егер "OK" шамы жанбаса және барлық алдыңғы тексерулерге қарамастан өлшеуіш көрсеткіші толық шкалаға ауытқыса, ықтимал себептер сынақтан өтіп жатқан жерге қосылған жабдықта аномальды жағдайдың болуы, сол жабдықтан қосылым сымдарының үзілуі немесе жасыл сымның үзілуі болып саналады.

Жерге қарсылықты өлшеудің оңайлатылған әдісі

4-5-1 Бұл әдіс 10 Омнан жоғары жерге қарсылық өлшенетін немесе қосалқы жер біліктерін кіргізу мүмкін болмаған жағдайда ұсынылады. 4-суретте көрсетілгендей, қолданыстағы жерге қосылған жабдықты пайдаланатын екі сымды жүйе арқылы жерге қарсылықтың шамамен мәнін алуға болады.
4-5-2 Өлшеу әдістері 4-суретте көрсетілген.
ЕСКЕРТПЕ:
Коммерциялық қуат көзін (A) пайдаланып жерге қарсылықты өлшеу кезінде жер жағының P терминалына қосылғанына көз жеткізіңіз.
4-5-3 Сынақтан өтіп жатқан жабдықтың жер кернеуін өлшеу үшін жоғарыдағы бөлімде көрсетілгендей "AC V" түймесін басыңыз және жер кернеуінің 2V-дан төмен екеніне көз жеткізіңіз. 4-5-4 Алдымен "x10Ω" түймесін, содан кейін "MEAS." (ӨЛШЕУ) түймесін басыңыз. Содан кейін жерге қарсылықты оқыңыз. Өлшеуіш көрсеткіші толық шкалаға ауытқыса, "x100Ω" түймесін басыңыз. Алынған оқу (RE) жерге қарсылықтың шамамен мәні болып табылады. P және C терминалдары іштей қысқа тұйықталғандықтан, сыртқы қысқартудың қажеті жоқ. Өлшеу тогы 2mA-ға дейін төмен болғандықтан, ELCB бар коммерциялық қуат көзінің жер жағы пайдаланылса да, жердің ағып кету ажыратқышы (ELCB) істен шықпайды.
Құрал қалыпты жұмыс істеп тұрғанда "OK" шамы жанады, мейлі оңайлатылған өлшеу әдісі қолданылсын, мейлі қалыпты өлшеу әдісі қолданылсын.
4-5-5 Құрал жұмыс күйінде болғанда, "OK" шамы жанады, мейлі оңайлатылған өлшеу жасалсын, мейлі кәдімгі өлшеу жасалсын (Бұл P плюс C терминалдары мен E терминалы арасындағы үздіксіздікті көрсетеді). Алайда, P плюс C терминалдарына және E терминалына сым қосылымы). Алайда, "BATT. CHECK" (БАТАРЕЯНЫ ТЕКСЕРУ) басылған кезде де P және C терминалдарына сым қосылымын тексеруге болмайды, себебі сым C терминалына қосылмаған.
4-5-6 Тек екі терминал ғана пайдаланылатын оңайлатылған өлшеу әдісі жағдайында P терминалына қосылатын жерге қосылған электродтың "re" жерге қарсылығы міндетті түрде нақты "REX" жерге қарсылық мәніне қосылады. Сондықтан, жерге қарсылық көрсеткіші келесідей беріледі:
RE=REX+re.

Егер "re" келесідей белгілі мән болса:
Мысалы, RE 100Ω және өлшенетін жерге қарсылық 100Ω болса, нақты жерге қарсылық мәні келесідей өрнектелуі мүмкін:
REX=(100Ω)-re.
re 0-ден (нөлден) үлкен болғандықтан, нақты жерге қарсылық келесідей берілуі мүмкін:
REX≤100Ω
Егер біз бірнеше ондаған Омнан аспайтын жерге қарсылықты өлшесек, онда алынған жерге қарсылық көрсеткішін нақты мән ретінде қарастыруға болады.

1. Панельді құлыпталғанша 90 градусқа көтеріңіз.
2. 5-суретте көрсетілгендей, батарея корпусының жоғарғы бөлігін панельге қарай басып "Ұстағышты" итеріңіз. Батарея корпусы көтеріледі.

3. Содан кейін, батарея корпусын шығарыңыз.
4. Батарея корпусының төменгі жағындағы батарея ілмегін алыңыз. Батарея корпусын босатыңыз және жаңа батареяларды орнатыңыз.
5. Сегіз дана AA батареясы пайдаланылады. Оларды батарея корпусындағы белгілерге сәйкес орнатыңыз.
6. Батарея ілмегін полярлықты дұрыс күйде орнатыңыз және ұстағышқа ілінгенше батарея корпусын кері итеріңіз.

ҚАУІПСІЗДІК ЕСКЕРТУІ

1. Бұл құралды білікті, дайындығы бар адам пайдалануы керек және нұсқауларға қатаң сәйкес жұмыс істеуі керек.
2. Менің компаниям дұрыс пайдаланбау немесе нұсқауларға немесе қауіпсіздік процедураларына сәйкес келмеу салдарынан болған кез келген зақым немесе жарақат үшін жауапкершілік алмайды.
3. Нұсқаулардағы қауіпсіздік ережелерін оқып, түсіну маңызды. Оларды құралды пайдалану кезінде сақтау керек.
