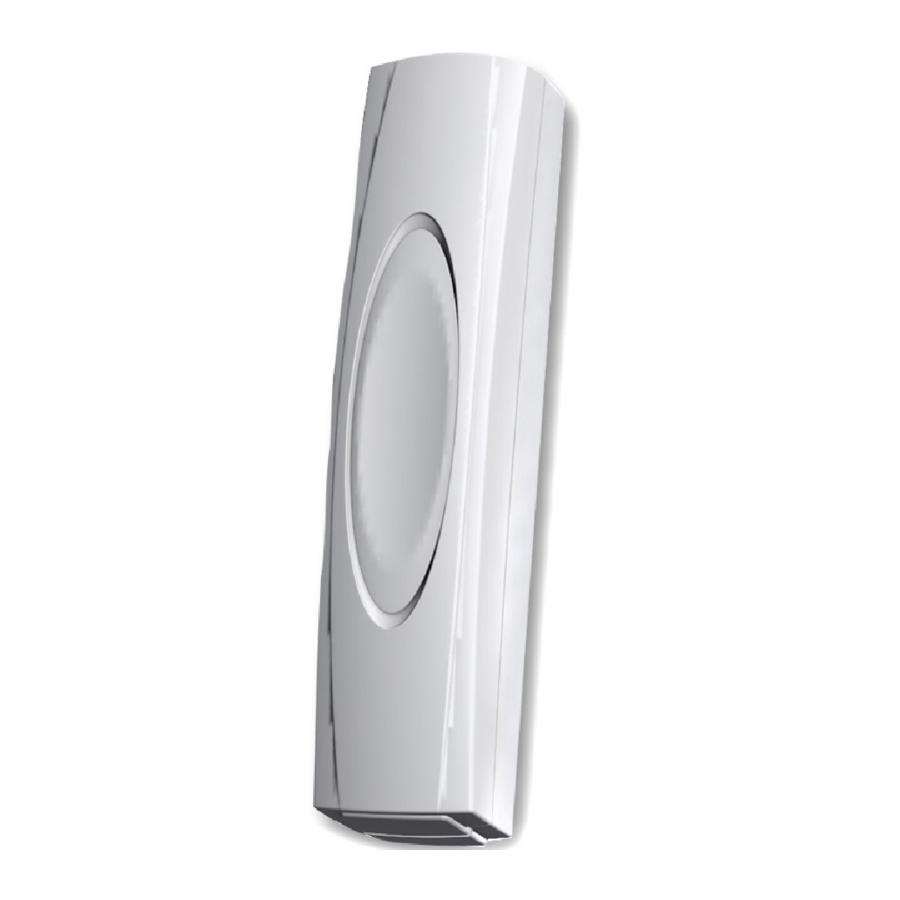

Texecom Premier Elite Impaq Plus-W - Manual del sensor de seguridad
INTRODUCCIÓN
- Para la conectividad inalámbrica, las instrucciones detalladas de programación y configuración del sistema, consulte las instrucciones del expansor inalámbrico Premier compatible con la tecnología RICOCHET™.
- Con la tecnología inalámbrica RICOCHET™, el Impaq Plus-W está diseñado para instalaciones de seguridad profesionales.
POSICIONES DE MONTAJE
MONTAJE CON IMÁN
| Los imanes se pueden instalar a ambos lados de la unidad. | ||
| Material | Aproximación | Retirada |
| No ferroso +/- 4mm | X = 18mm Y = 10mm Z = 22mm | X = 20mm Y = 12mm Z = 24mm |
| Ferroso +/- 3mm | X = 8mm Y = 8mm Z = 16mm | X = 9mm Y = 9mm Z = 18mm |
MONTAJE
Para el sabotaje trasero, fije tanto el detector COMO el inserto de sabotaje trasero a la superficie de montaje. La activación del sabotaje trasero dañará el producto.
CONFIGURACIÓN DE LA SENSIBILIDAD
El Impaq Plus-W se puede instalar en cualquier orientación, pero para obtener la máxima sensibilidad, colóquelo como se muestra en la Fig.2. Una vez montado, la sensibilidad debe calibrarse cuidadosamente utilizando el puente de rango y el ajuste de sensibilidad.
- Cuando la unidad se enciende por primera vez, el LED se iluminará en verde durante aproximadamente 10 segundos mientras la unidad se autocalibra.
- Habilite la funcionalidad LED de prueba de recorrido utilizando el monitor inalámbrico/Wintex. Para configurar la sensibilidad, gire el ajuste de sensibilidad al mínimo (en sentido antihorario) y toque firmemente el centro del área a proteger. Si el LED se ilumina en rojo o naranja, retire el puente "Selección de rango" para seleccionar el rango de "baja sensibilidad". Aumente gradualmente la sensibilidad girando el ajuste de sensibilidad en el sentido de las agujas del reloj. Después de cada ajuste, toque firmemente el área y observe el color del LED. Un LED rojo indica que la sensibilidad es correcta. Si el LED se pone verde, la sensibilidad es demasiado baja y necesita aumentarse. Sin embargo, si el LED se pone naranja, la sensibilidad es demasiado alta y necesita reducirse.
- Vuelva a colocar la cubierta y apriete el tornillo de fijación. Presione la cubierta en la tapa y confirme la respuesta de impacto deseada.
PIEZAS
Batería
Reemplazar solo con litio de 3V CR123A.
Seguridad de la batería
- No arrojar al fuego
- No calentar
- No cargar
- No cortocircuitar
- No desmontar
- Reemplazar solo con el mismo tipo o equivalente
- Siempre observe las regulaciones locales al desechar una batería
- El detector transmitirá una advertencia de batería baja cuando sea necesario reemplazar la batería
Imán
Material de montaje no ferroso
- Rotura máxima = 30mm
- Fabricación mínima = 15mm
Material de montaje ferroso
- Rotura máxima = 15mm
- Fabricación mínima = 5mm
Nota: Los valores dependen del material de montaje. Ver Fig.3
Desactivación de láminas
 | Desactivado |
 | Activado |
Rango
| Rango alto |
| Rango bajo |
Reaprendizaje
Coloque el puente en el cabezal de pines de Reaprendizaje e inserte la batería para aprender el dispositivo.
INDICACIÓN DEL ESTADO DEL LED
Solo disponible en modo de prueba de recorrido
(Consulte las instrucciones del expansor inalámbrico Premier)
| Verde parpadeante: | LED de confort. Cuando el interruptor de láminas está cerrado, el LED de confort parpadeará en verde aproximadamente cada 3 segundos para indicar un funcionamiento correcto. | ||
| Verde momentáneo: | Perturbación de fondo/ajuste de baja sensibilidad. Esto se utiliza para indicar perturbaciones de fondo o un ajuste de baja sensibilidad durante la instalación. | ||
| Rojo momentáneo: | Condición de alarma/sensibilidad correcta. Esto se utiliza para indicar que el sensor de choque ha detectado un ataque o un ajuste de sensibilidad correcto durante la instalación. | ||
| Naranja momentáneo: | Ataque bruto/condición de sensibilidad excesiva. Esto se utiliza para indicar que el sensor de choque ha detectado un ataque masivo o un ajuste de sensibilidad excesiva durante la instalación. | ||
ESTÁNDARES
| Sistemas de alarma: | EN50131-2-2, EN50131-5-3, EN50131-1, PD6662, Grado 2 Clase II |
| EMC: | EN50130-4:1995: A1: A2 ETSI EN301 489-03 V1.4.1 |
| R&TTE: | ETSI EN300-220 (V2.1.1) |
| Ambiental: | EN50130-5 |
| Banda de frecuencia: | 868.0 - 868.6 MHz / 433.05 - 434.79 MHz
|
| Tipo de producto: | GBB1000-2 Frecuencia 868MHz GBB2000* Frecuencia 433MHz |
| Receptor: | Categoría 1, Clase 2 |
| Receptor LBT (Escuchar antes de hablar) | Sí |
| Ciclo de trabajo del transmisor | 868Mhz<1%, 433Mhz<10% |
| Señal de bajo voltaje | 2.85V |
| Voltaje de funcionamiento | 3V |
*GCC2000 no está aprobado por INCERT
