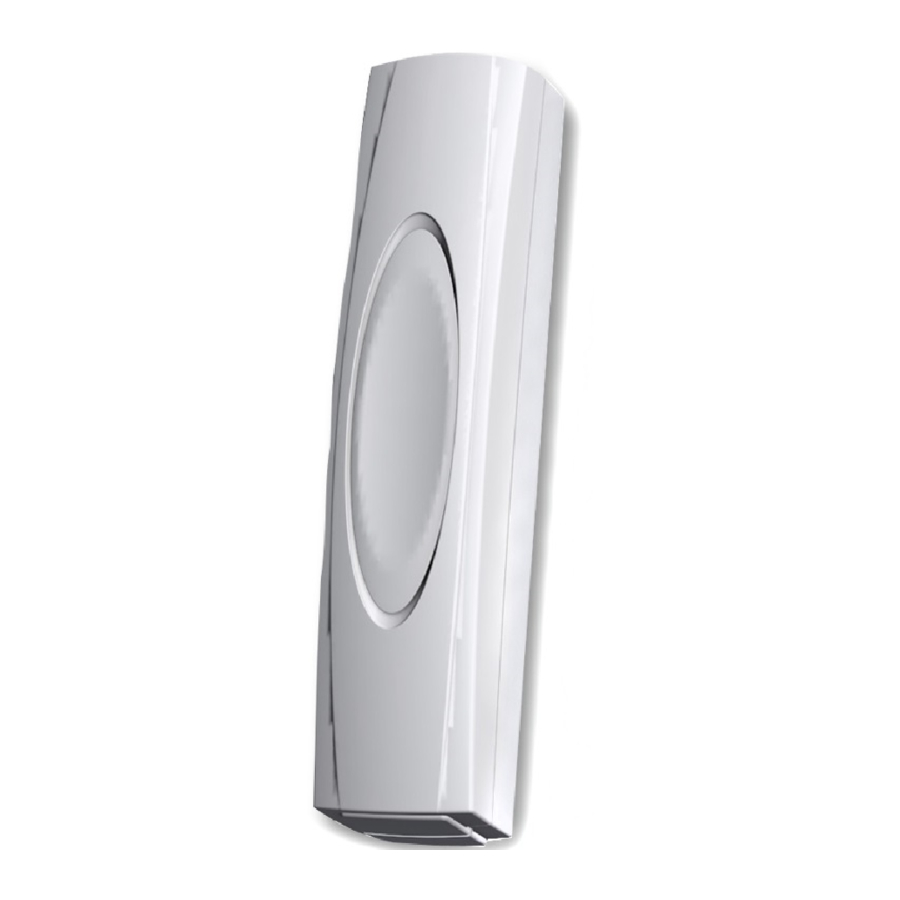

Texecom Premier Elite Impaq Plus-W - Manuel du Capteur de Sécurité
INTRODUCTION
- Pour la connectivité sans fil, la programmation détaillée et les instructions de configuration du système, veuillez vous référer aux instructions de l'extension sans fil Premier compatible avec la technologie RICOCHET™.
- Doté de la technologie sans fil RICOCHET™, l'Impaq Plus-W est conçu pour les installations de sécurité professionnelles.

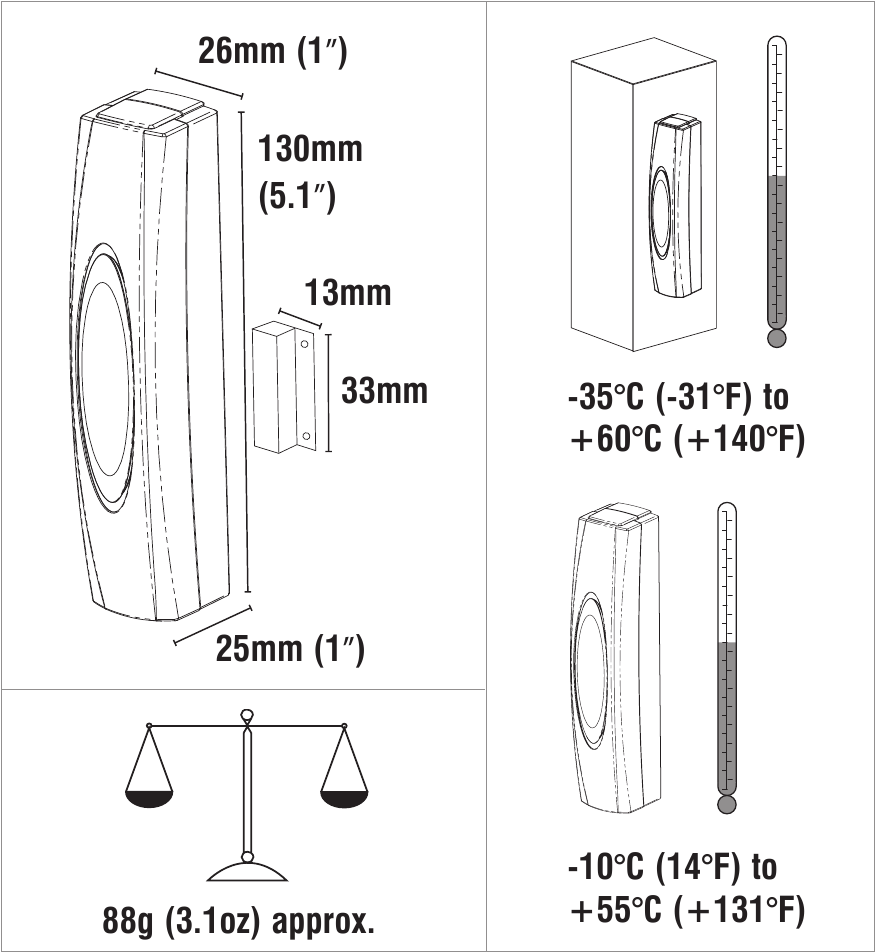

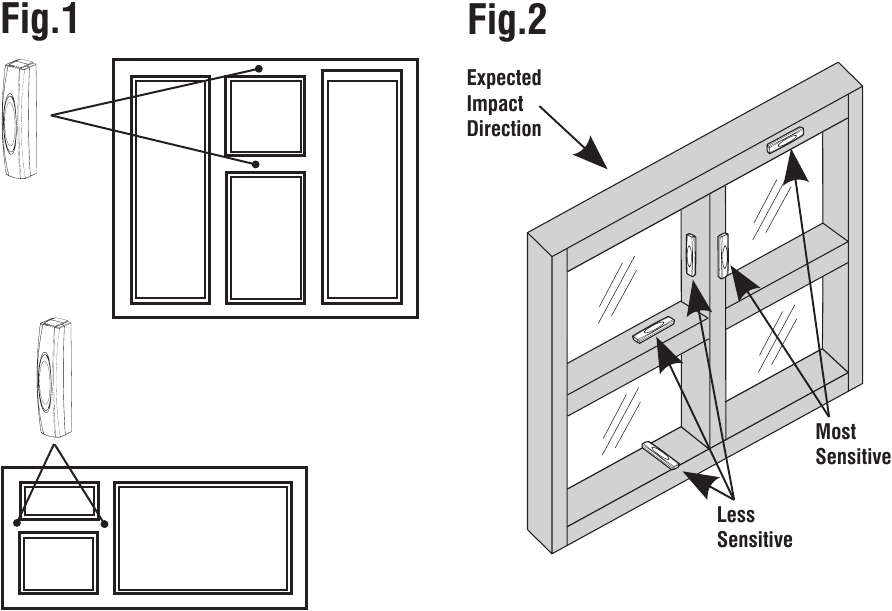

POSITIONS DE MONTAGE

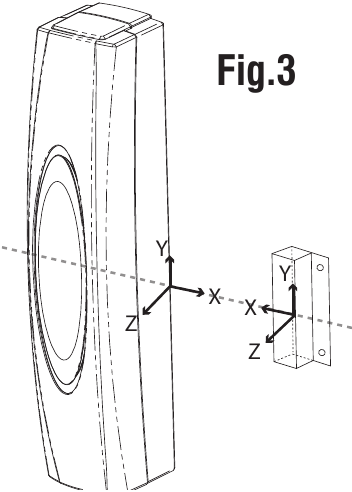

MONTAGE AVEC AIMANT

| Les aimants peuvent être installés de chaque côté de l'unité. | ||
| Matériau | Approche | Retrait |
| Non ferreux +/- 4mm | X = 18mm Y = 10mm Z = 22mm | X = 20mm Y = 12mm Z = 24mm |
| Ferreux +/- 3mm | X = 8mm Y = 8mm Z = 16mm | X = 9mm Y = 9mm Z = 18mm |
ASSEMBLAGE
Pour la protection arrière contre l'arrachement - fixez le détecteur ET l'insert de protection arrière contre l'arrachement à la surface de montage. L'activation de la protection arrière contre l'arrachement endommagera le produit.

RÉGLAGE DE LA SENSIBILITÉ
L'Impaq Plus-W peut être installé dans n'importe quelle orientation, mais pour une sensibilité maximale, positionnez-le comme indiqué à la Fig.2. Une fois monté, la sensibilité doit être soigneusement calibrée à l'aide du cavalier de portée et du réglage de sensibilité.
- Lorsque l'unité est mise sous tension pour la première fois, la LED s'allume en vert pendant environ 10 secondes pendant que l'unité s'auto-calibre.
- Activez la fonctionnalité LED de test de marche à l'aide du moniteur sans fil/Wintex. Pour régler la sensibilité, tournez le réglage de sensibilité au minimum (dans le sens anti-horaire) et tapez fermement le centre de la zone à protéger. Si la LED s'allume en rouge ou orange, retirez le cavalier "Range Select" (Sélection de portée) pour sélectionner la plage de "low sensitivity" (faible sensibilité). Augmentez progressivement la sensibilité en tournant le réglage de sensibilité dans le sens horaire. Après chaque ajustement, tapez fermement la zone et observez la couleur de la LED. Une LED rouge indique que la sensibilité est correcte. Si la LED devient verte, la sensibilité est trop basse et doit être augmentée. Si, en revanche, la LED devient orange, la sensibilité est trop élevée et doit être réduite.
- Remplacez le couvercle et serrez la vis de fixation. Appuyez le couvercle dans le logement et confirmez la réponse d'impact souhaitée.

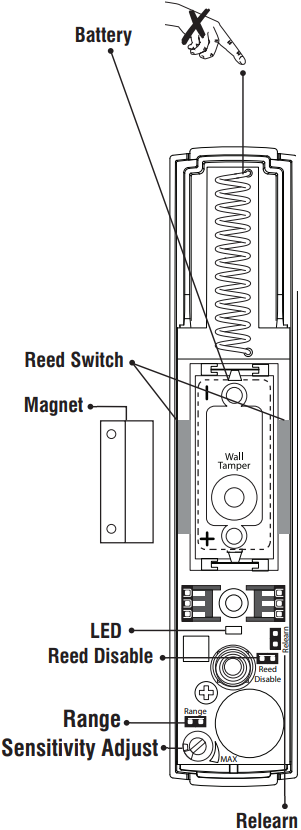

PIÈCES

Batterie
À remplacer uniquement par une pile Lithium CR123A 3V.
Sécurité de la batterie
- Ne pas jeter au feu
- Ne pas chauffer
- Ne pas charger
- Ne pas court-circuiter
- Ne pas démonter
- Remplacer uniquement par le même type ou un type équivalent
- Toujours respecter les réglementations locales lors de l'élimination d'une batterie
- Le détecteur transmettra un avertissement de batterie faible lorsque la batterie devra être remplacée
Aimant
Matériau de montage non ferreux
- Rupture maximale = 30mm
- Mise en contact minimale = 15mm
Matériau de montage ferreux
- Rupture maximale = 15mm
- Mise en contact minimale = 5mm
Remarque: Les valeurs dépendent du matériau de montage. Voir Fig.3
Désactivation du Reed
![]() | Désactivé |
![]() | Activé |
Portée
![]() | Portée élevée |
![]() | Faible portée |
Réapprentissage
Placez le cavalier sur l'embase "Relearn" (Réapprentissage) et insérez la batterie pour apprendre le dispositif.
INDICATION D'ÉTAT DE LA LED
Disponible uniquement en mode test de marche
(Voir les instructions de l'extension sans fil Premier)
| Vert clignotant: | LED de confort. Lorsque l'interrupteur reed est fermé, la LED de confort clignote en vert environ toutes les 3 secondes pour indiquer un fonctionnement correct. | ||
| Vert momentané: | Perturbation de fond/réglage sous-sensible. Ceci est utilisé pour indiquer des perturbations de fond ou un réglage sous-sensible lors de l'installation. | ||
| Rouge momentané: | Condition d'alarme/sensibilité correcte. Ceci est utilisé pour indiquer qu'une attaque a été détectée par le capteur de choc ou un réglage de sensibilité correct lors de l'installation. | ||
| Orange momentané: | Attaque massive/condition sur-sensible. Ceci est utilisé pour indiquer qu'une attaque massive a été détectée par le capteur de choc ou un réglage sur-sensible lors de l'installation. | ||

NORMES
| Systèmes d'alarme: | EN50131-2-2, EN50131-5-3, EN50131-1, PD6662, Grade 2 Class II |
| CEM: | EN50130-4:1995: A1: A2 ETSI EN301 489-03 V1.4.1 |
| R&TTE: | ETSI EN300-220 (V2.1.1) |
| Environnemental: | EN50130-5 |
| Bande de fréquence: | 868.0 - 868.6 MHz / 433.05 - 434.79 MHz
|
| Type de produit: | GBB1000-2 Frequency 868MHz GBB2000* Frequency 433MHz |
| Récepteur: | Category 1, Class 2 |
| Récepteur LBT (Écoute avant émission) | Yes |
| Cycle de service de l'émetteur | 868Mhz<1%, 433Mhz<10% |
| Signal basse tension | 2.85V |
| Tension de fonctionnement | 3V |
*GCC2000 n'est pas approuvé INCERT
