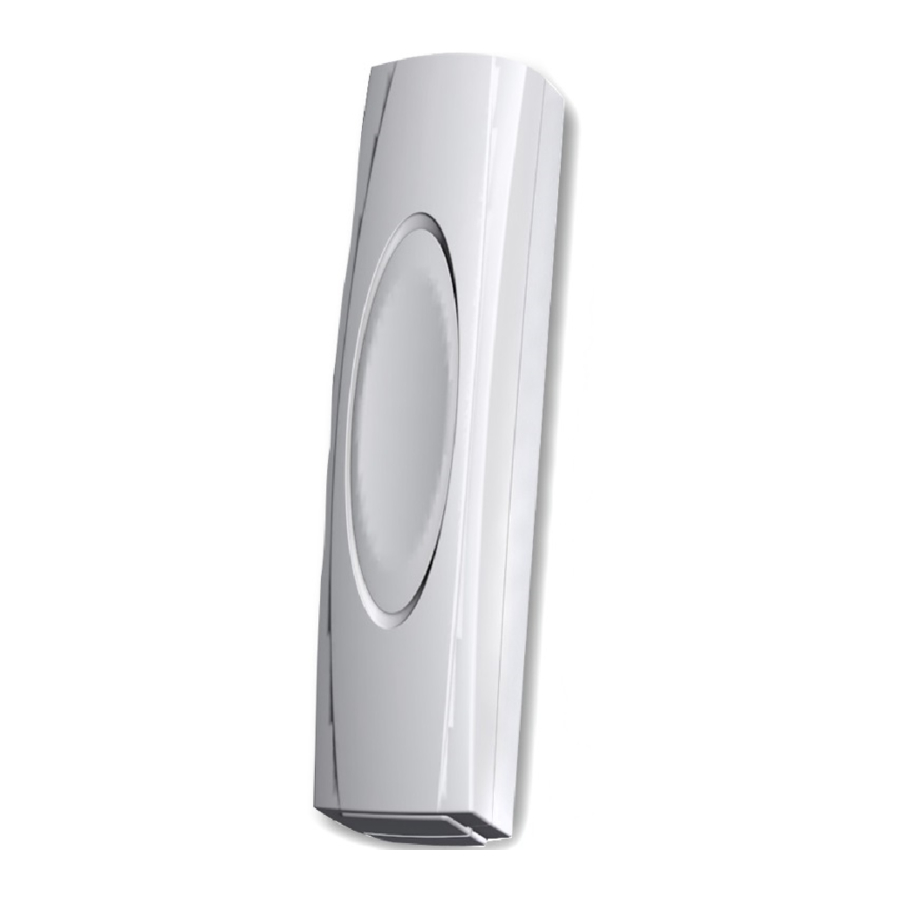

Texecom Premier Elite Impaq Plus-W - Manual de utilizare a senzorului de securitate
INTRODUCERE
- Pentru conectivitate wireless, programare detaliată și instrucțiuni de configurare a sistemului, vă rugăm să consultați instrucțiunile expanderului wireless Premier compatibil cu tehnologia RICOCHET™.
- Dispunând de tehnologia wireless RICOCHET™, Impaq Plus-W este proiectat pentru instalații de securitate profesionale.
POZIȚII DE MONTARE
MONTAREA CU MAGNET
| Magneții pot fi instalați pe ambele părți ale unității. | ||
| Material | Abordare | Îndepărtare |
| Neferos +/- 4mm | X = 18mm Y = 10mm Z = 22mm | X = 20mm Y = 12mm Z = 24mm |
| Feros +/- 3mm | X = 8mm Y = 8mm Z = 16mm | X = 9mm Y = 9mm Z = 18mm |
ASAMBLARE
Pentru protecția la sabotare din spate - fixați atât detectorul, CÂT ȘI inserția de protecție la sabotare din spate pe suprafața de montare. Activarea protecției la sabotare din spate va deteriora produsul.
CONFIGURAREA SENSIBILITĂȚII
Impaq Plus-W poate fi instalat în orice orientare, dar pentru o sensibilitate maximă, poziționați-l așa cum se arată în Fig.2. Odată montat, sensibilitatea trebuie calibrată cu atenție folosind jumperul de interval și ajustarea sensibilității.
- Când unitatea este pornită pentru prima dată, LED-ul se va aprinde verde timp de aproximativ 10 secunde în timp ce unitatea se autocalibrează.
- Activați funcționalitatea LED-ului de testare la mers folosind monitorul wireless/Wintex. Pentru a seta sensibilitatea, rotiți ajustarea sensibilității la minimum (în sens invers acelor de ceasornic) și atingeți ferm mijlocul zonei de protejat. Dacă LED-ul se aprinde roșu sau portocaliu, scoateți jumperul "Range Select" (Selectare interval) pentru a selecta intervalul de "sensibilitate scăzută". Creșteți treptat sensibilitatea rotind ajustarea sensibilității în sensul acelor de ceasornic. După fiecare ajustare, atingeți ferm zona și observați culoarea LED-ului. Un LED roșu indică faptul că sensibilitatea este corectă. Dacă LED-ul devine verde, sensibilitatea este prea scăzută și trebuie crescută. Dacă, totuși, LED-ul devine portocaliu, sensibilitatea este prea mare și trebuie redusă.
- Înlocuiți capacul și strângeți șurubul de fixare. Apăsați capacul în capac și confirmați răspunsul la impact dorit.
PIESE
Baterie
Înlocuiți numai cu baterie litiu 3V CR123A.
Siguranța bateriei
- Nu aruncați în foc
- Nu încălziți
- Nu încărcați
- Nu scurtcircuitați
- Nu dezasamblați
- Înlocuiți numai cu același tip sau echivalent
- Respectați întotdeauna reglementările locale atunci când aruncați o baterie
- Detectorul va transmite avertisment de baterie descărcată când bateria trebuie înlocuită
Magnet
Material de montare neferos
- Întrerupere maximă = 30mm
- Realizare minimă = 15mm
Material de montare feros
- Întrerupere maximă = 15mm
- Realizare minimă = 5mm
Notă: Valorile depind de materialul de montare. Vezi Fig.3
Dezactivare Reed
 | Dezactivat |
 | Activat |
Interval
| Interval ridicat |
| Interval scăzut |
Reînvățare
Plasați jumperul pe antetul pinului Relearn și introduceți bateria pentru a învăța dispozitivul.
INDICAȚIE LED DE STARE
Disponibil numai în modul de testare la mers
(Vezi instrucțiunile expanderului wireless Premier)
| Verde intermitent: | LED de confort. Când contactul reed este închis, LED-ul de confort va clipi verde aproximativ la fiecare 3 secunde pentru a indica funcționarea corectă. | ||
| Verde momentan: | Perturbare de fundal/setare sub-sensibilă. Acesta este utilizat pentru a indica perturbări de fundal sau o setare sub-sensibilă în timpul instalării. | ||
| Roșu momentan: | Condiție de alarmă/sensibilitate corectă. Acesta este utilizat pentru a indica faptul că un atac a fost detectat de senzorul de șoc sau o setare corectă a sensibilității în timpul instalării. | ||
| Portocaliu momentan: | Atac grav/condiție supra-sensibilă. Acesta este utilizat pentru a indica faptul că un atac masiv a fost detectat de senzorul de șoc sau o setare supra-sensibilă în timpul instalării. | ||
STANDARDE
| Sisteme de alarmă: | EN50131-2-2, EN50131-5-3, EN50131-1, PD6662, Gradul 2 Clasa II |
| EMC: | EN50130-4:1995: A1: A2 ETSI EN301 489-03 V1.4.1 |
| R&TTE: | ETSI EN300-220 (V2.1.1) |
| Mediu: | EN50130-5 |
| Banda de frecvență: | 868.0 - 868.6 MHz / 433.05 - 434.79 MHz
|
| Tip produs: | GBB1000-2 Frecvența 868MHz GBB2000* Frecvența 433MHz |
| Receptor: | Categoria 1, Clasa 2 |
| Receptor LBT (Ascultă înainte de a vorbi) | Da |
| Ciclu de funcționare al transmițătorului | 868Mhz<1%, 433Mhz<10% |
| Semnal de tensiune joasă | 2.85V |
| Tensiune de operare | 3V |
*GCC2000 nu este aprobat INCERT
