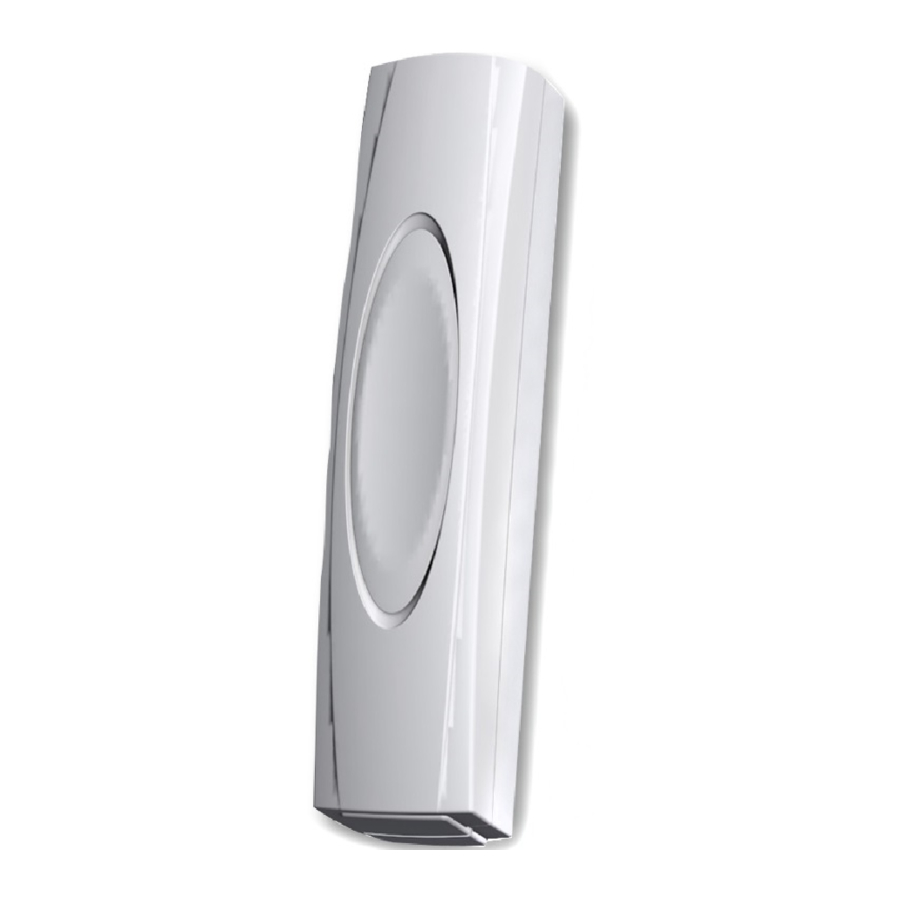

Texecom Premier Elite Impaq Plus-W - Príručka bezpečnostného senzora
ÚVOD
- Pre bezdrôtové pripojenie, podrobné programovanie a pokyny na nastavenie systému si prečítajte pokyny pre kompatibilný bezdrôtový expandér Premier s technológiou RICOCHET™.
- Impaq Plus-W s bezdrôtovou technológiou RICOCHET™ je navrhnutý pre profesionálne bezpečnostné inštalácie.
MONTÁŽNE POLOHY
MONTÁŽ S MAGNETOM
| Magnety je možné inštalovať na oboch stranách jednotky. | ||
| Materiál | Prístup | Odstránenie |
| Neželezné +/- 4 mm | X = 18 mm Y = 10 mm Z = 22 mm | X = 20 mm Y = 12 mm Z = 24 mm |
| Železné +/- 3 mm | X = 8 mm Y = 8 mm Z = 16 mm | X = 9 mm Y = 9 mm Z = 18 mm |
MONTÁŽ
Pre zadný tamper - pripevnite DETEKTOR AJ zadnú tamperovú vložku k montážnemu povrchu. Aktivácia zadného tamperu poškodí produkt.
NASTAVENIE CITLIVOSTI
Impaq Plus-W je možné inštalovať v ľubovoľnej orientácii, ale pre maximálnu citlivosť ho umiestnite podľa obrázku na obr. 2. Po namontovaní by sa mala citlivosť starostlivo kalibrovať pomocou prepojky rozsahu a nastavenia citlivosti.
- Keď sa jednotka prvýkrát zapne, LED dióda sa rozsvieti na zeleno približne na 10 sekúnd, kým sa jednotka sama kalibruje.
- Povoľte funkciu LED diódy walktest pomocou bezdrôtového monitora/Wintex. Ak chcete nastaviť citlivosť, otočte nastavenie citlivosti na minimum (proti smeru hodinových ručičiek) a pevne klepnite na stred chránenej oblasti. Ak LED dióda svieti na červeno alebo oranžovo, odstráňte prepojku "Výber rozsahu" (Range Select) a vyberte rozsah "nízka citlivosť" (low sensitivity). Postupne zvyšujte citlivosť otáčaním nastavenia citlivosti v smere hodinových ručičiek. Po každom nastavení pevne klepnite na oblasť a sledujte farbu LED diódy. Červená LED dióda indikuje, že citlivosť je správna. Ak LED dióda svieti na zeleno, citlivosť je príliš nízka a je potrebné ju zvýšiť. Ak však LED dióda svieti na oranžovo, citlivosť je príliš vysoká a je potrebné ju znížiť.
- Nasaďte kryt a utiahnite upevňovaciu skrutku. Zatlačte kryt do veka a potvrďte požadovanú odozvu na náraz.
DIELY
Batéria
Vymieňajte iba za 3V lítiovú CR123A.
Bezpečnosť batérie
- Nevhadzujte do ohňa
- Nezahrievajte
- Nenabíjajte
- Neskratujte
- Nerozoberajte
- Vymieňajte iba za rovnaký alebo ekvivalentný typ
- Pri likvidácii batérie vždy dodržiavajte miestne predpisy
- Detektor vyšle varovanie o slabej batérii, keď je potrebné batériu vymeniť
Magnet
Neželezný montážny materiál
- Maximálne prerušenie = 30 mm
- Minimálne spojenie = 15 mm
Železný montážny materiál
- Maximálne prerušenie = 15 mm
- Minimálne spojenie = 5 mm
Poznámka: Hodnoty závisia od montážneho materiálu. Pozri obr. 3
Deaktivácia jazýčkového kontaktu
 | Deaktivované |
 | Aktivované |
Rozsah
| Vysoký rozsah |
| Nízky rozsah |
Preučenie
Umiestnite prepojku na pinovú lištu Preučenie (Relearn) a vložte batériu, aby ste zariadenie naučili.
INDIKÁCIA STAVU LED
K dispozícii iba v režime walktest
(Pozri pokyny pre bezdrôtový expandér Premier)
| Blikajúca zelená: | Komfortná LED dióda. Keď je jazýčkový kontakt zatvorený, komfortná LED dióda bude blikať na zeleno približne každé 3 sekundy, čo indikuje správnu prevádzku. | ||
| Okamžitá zelená: | Rušenie pozadia/podcitlivé nastavenie. Používa sa na indikáciu rušenia pozadia alebo podcitlivého nastavenia počas inštalácie. | ||
| Okamžitá červená: | Stav alarmu/správna citlivosť. Používa sa na indikáciu, že otrasový senzor zistil útok, alebo na indikáciu správneho nastavenia citlivosti počas inštalácie. | ||
| Okamžitá oranžová: | Hrubý útok/precitlivený stav. Používa sa na indikáciu, že otrasový senzor zistil masívny útok, alebo na indikáciu precitliveného nastavenia počas inštalácie. | ||
ŠTANDARDY
| Poplašné systémy: | EN50131-2-2, EN50131-5-3, EN50131-1, PD6662, Grade 2 Class II |
| EMC: | EN50130-4:1995: A1: A2 ETSI EN301 489-03 V1.4.1 |
| R&TTE: | ETSI EN300-220 (V2.1.1) |
| Environmentálne: | EN50130-5 |
| Frekvenčné pásmo: | 868,0 - 868,6 MHz / 433,05 - 434,79 MHz
|
| Typ produktu: | GBB1000-2 Frekvencia 868MHz GBB2000* Frekvencia 433MHz |
| Prijímač: | Kategória 1, trieda 2 |
| Prijímač LBT (Počúvaj pred hovorením) | Áno |
| Pracovný cyklus vysielača | 868Mhz<1%, 433Mhz<10% |
| Signál nízkeho napätia | 2,85 V |
| Prevádzkové napätie | 3V |
*GCC2000 nemá schválenie INCERT
