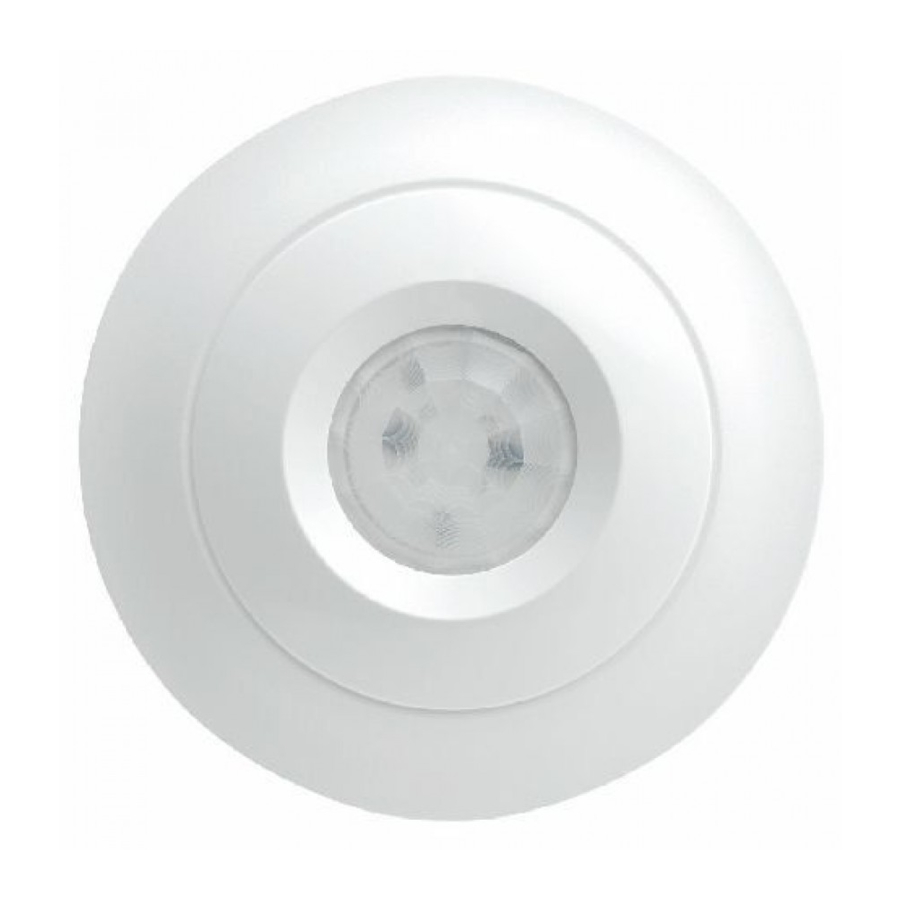

Texecom Premier 360 DT - Príručka detektora narušenia

Pokyny na inštaláciu

Technológia použitá v týchto detektoroch odoláva rizikám falošných poplachov. Vyhnite sa však potenciálnym príčinám nestability, ako sú:

• Priame slnečné svetlo na detektor.
• Zdroje tepla v zornom poli detektora.
• Silný prievan na detektor.
• Veľké zvieratá v zornom poli detektora.
• Zakrytie zorného poľa detektora veľkými predmetmi, ako je nábytok.

Na inštaláciu detektora

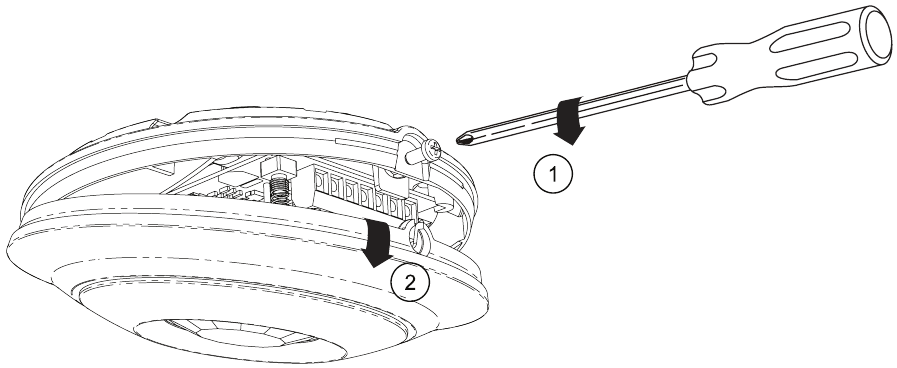

1. Uvoľnite skrutku na boku detektora; skrutka zostane v produkte (pozri obrázok 1, položka 1).
2. Vyberte kryt detektora zo základne a z výstupkov na opačnom konci od skrutky (pozri obrázok 1, položka 2).

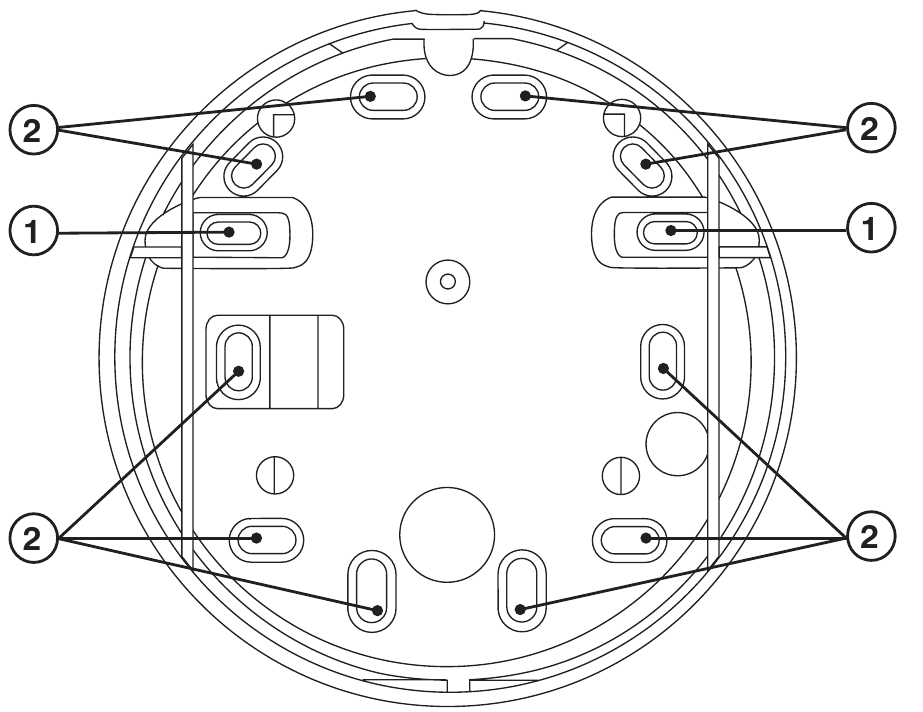

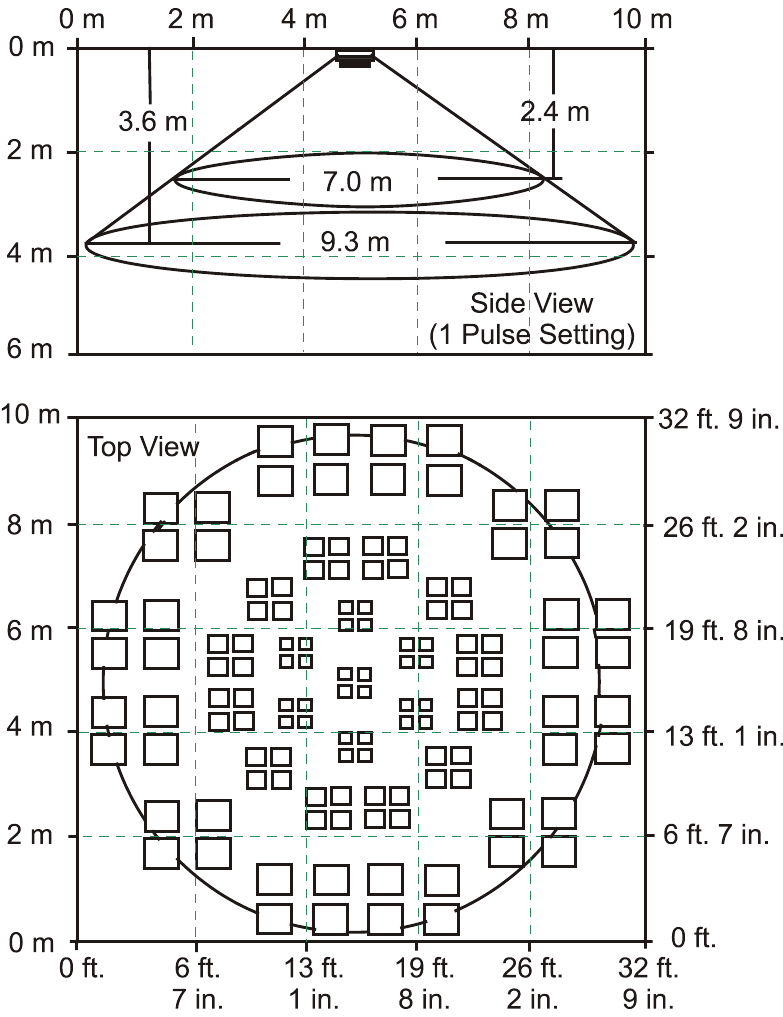

3. Pripevnite základňu na strop vo výške 2,4 m až 3,6 m (8 až 12 stôp) od podlahy. Na plochú montáž použite minimálne 2 skrutky (DIN 7998) v ktorejkoľvek z dostupných polôh (pozri obrázok 2).

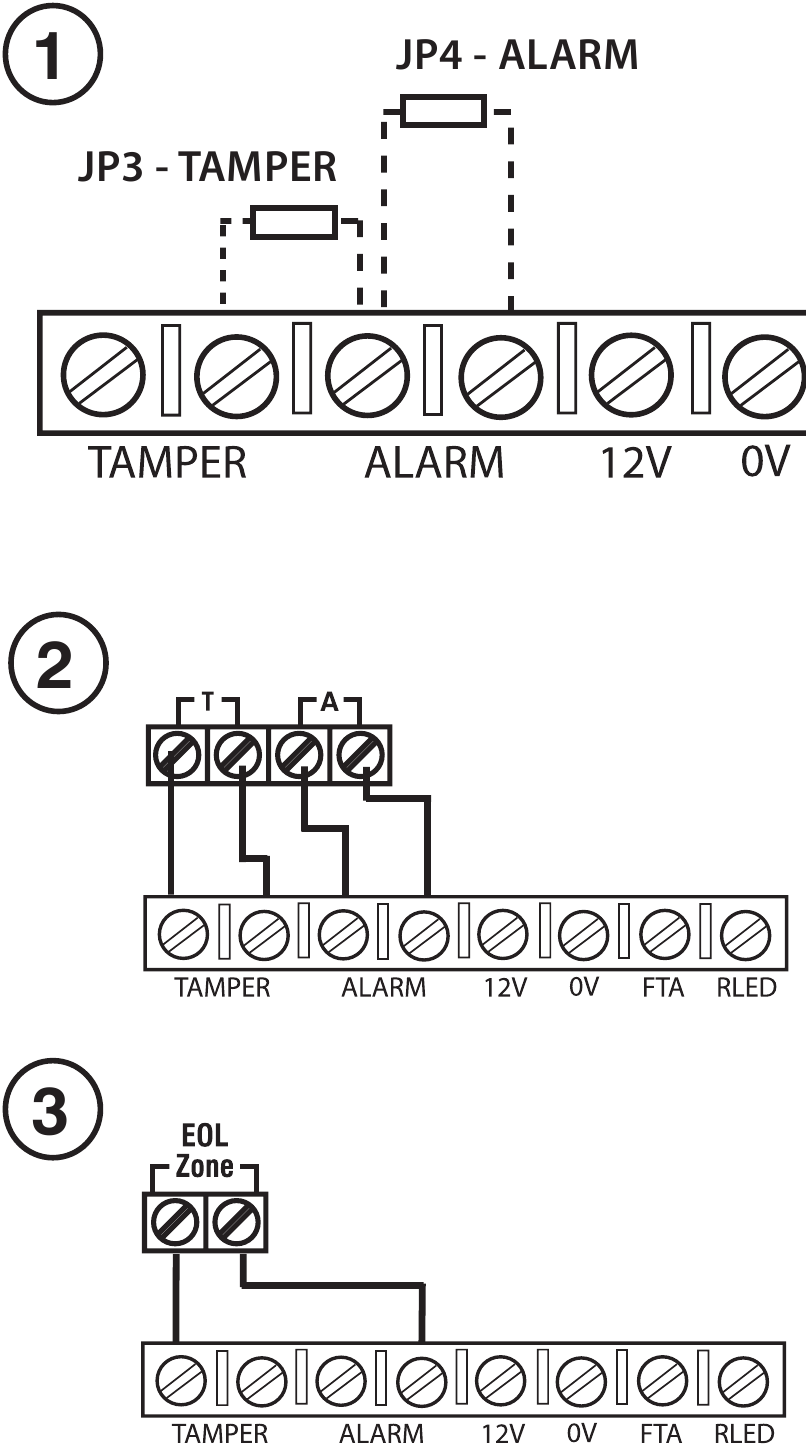

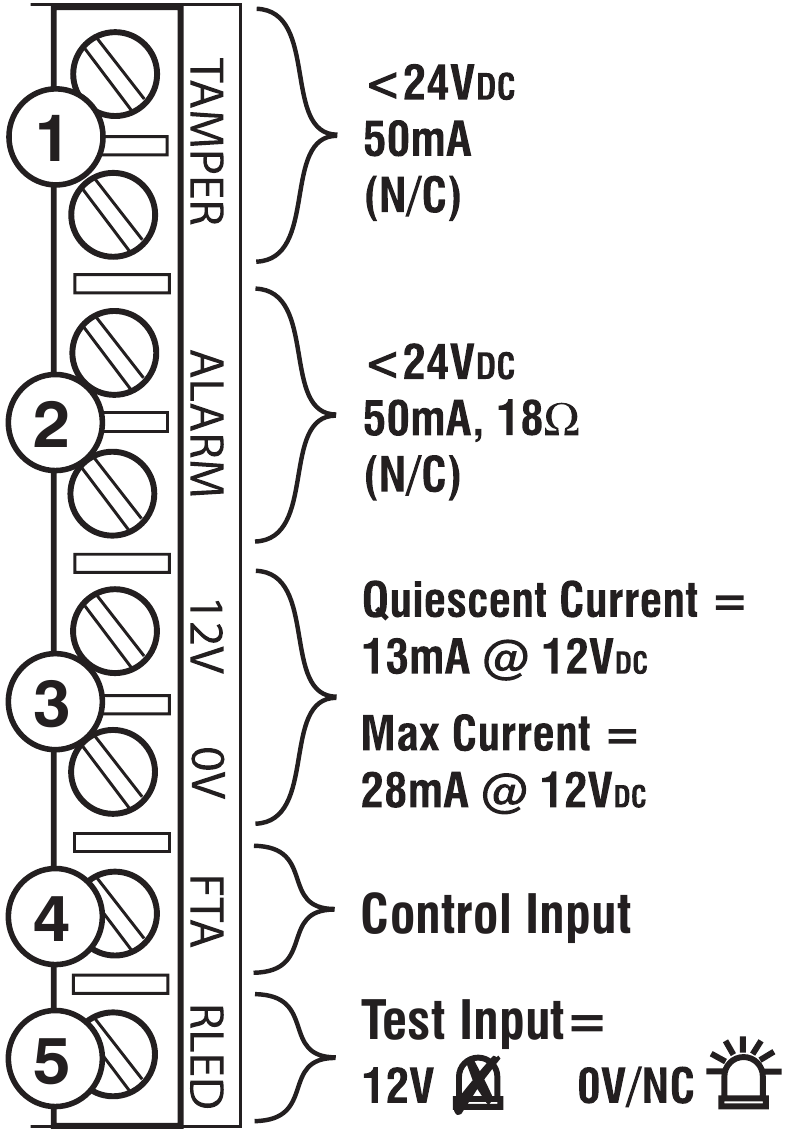

4. Zapojte detektor (pozri obrázky 3, 5 a 6).

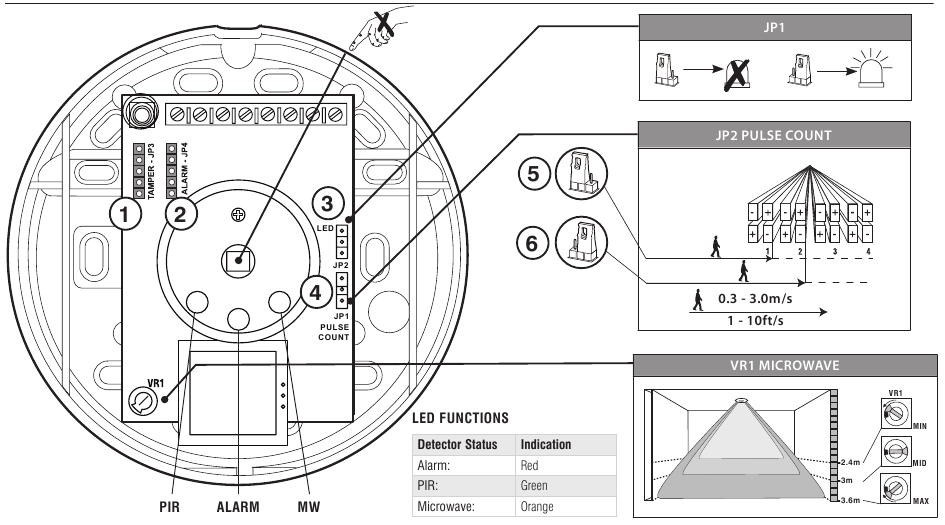

5. Vyberte požadované nastavenia prepojky (pozri obrázok 3). Ďalšie informácie nájdete v časti „Nastavenie detektora“ nižšie.
6. Nasaďte kryt a utiahnite skrutku v základni.

Nastavenie detektora

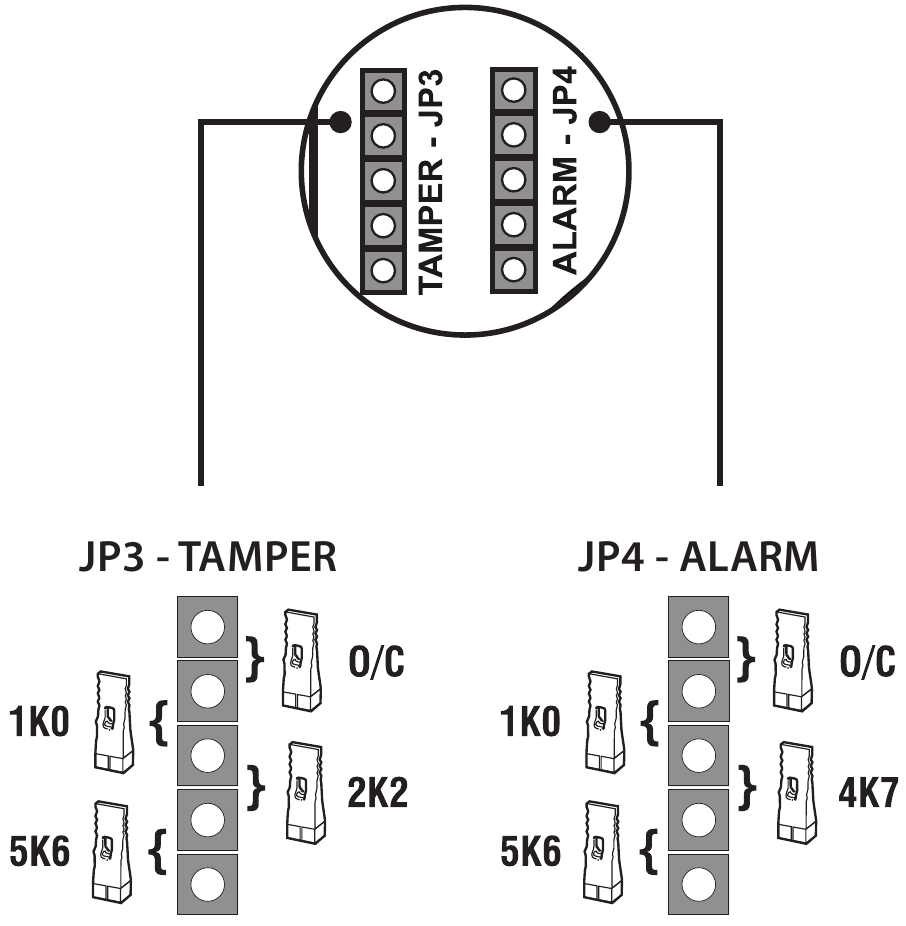

Nastavenia prepojky: Umiestnenie prepojok v detektore nájdete na obrázku 3.
Alarmový jumper
Vypnuté (Off): Alarm v otvorenom obvode.
Zapnuté (On): Koncový odpor.
Jumper sabotáže
Vypnuté (Off): Sabotáž v otvorenom obvode.
Zapnuté (On): Koncový odpor.
Jumper invertovania vstupu
Napájanie (Supply): Vstup normálny.
0 V: Vstup invertovaný.
Jumper testu chôdzou
Zapnuté (On): Test chôdzou povolený.
Vypnuté (Off): Test chôdzou pod kontrolou vstupu.
Jumper počítania impulzov
PC1: Počet impulzov 1, vysoká citlivosť podľa požiadaviek EN 50131-2-2.
PC2: Počet impulzov 2, normálna citlivosť. Vyžaduje sa pre inštalácie CUL.

LED indikácia

Test chôdzou

Skontrolujte činnosť detektora zapnutím detektora a uistite sa, že je do detektora dodávané napätie medzi 9 VDC a 16 VDC.
Nasaďte predný kryt tak, že ho zaháknete hore a potom ho zacvaknete dole. Pred testom chôdzou nechajte detektor tri minúty zahriať a stabilizovať sa. Keď je povolená LED dióda testu chôdzou, vykonajte test chôdzou v oblasti. Detekcia PIR je indikovaná zelenou LED, MW oranžovou LED a úplný alarm červenou LED. Počas testu chôdzou by sa mal nastaviť rozsah MW (pozri obrázok 3).

• Vždy poučte používateľa, aby neprekážal zornému poľu
• Veľké predmety v blízkosti detektora znížia pokrytie

Existuje niekoľko spôsobov, ako je možné deaktivovať LED diódu testu chôdzou, aby sa zabránilo neoprávneným osobám vystopovať vzor pokrytia.

Západkový vstup / Prvý na alarm

• Terminál FTA môže vykonávať niekoľko rôznych funkcií v závislosti od spôsobu pripojenia:
• Západka pripojená k Set Positive (SW+, Set+): LED diódy budú deaktivované, keď je systém nastavený. Akékoľvek detektory aktivované počas nastavenia systému to indikujú trvalým rozsvietením alarmovej LED diódy (po zrušení nastavenia systému).

Detektory je možné resetovať prepnutím západkovej linky do vysokého stavu a potom opäť do nízkeho stavu.

• Západka pripojená k Alarm Positive (AL+, A+ve): Prvý detektor aktivovaný počas nastavenia systému to indikuje pomaly blikajúcou alarmovou LED diódou (po zrušení nastavenia systému). Detektory aktivované následne to indikujú trvalým rozsvietením alarmovej LED diódy. Detektory je možné resetovať prepnutím západkovej linky do vysokého stavu a potom opäť do nízkeho stavu.
