Texecom Premier 360 DT - Tunkeutumisilmaisimen käyttöohje

Sisältö

1 Asennusohje
2 LED-merkkivalo
3 Kävelytesti
4 Lukitustulo / Ensimmäinen hälytys
5 Tekniset tiedot
6 Säädöstiedot
7 Viitteet
8 Lataa käyttöohje
9 Muilla kielillä

Asennusohje

Kuvaus

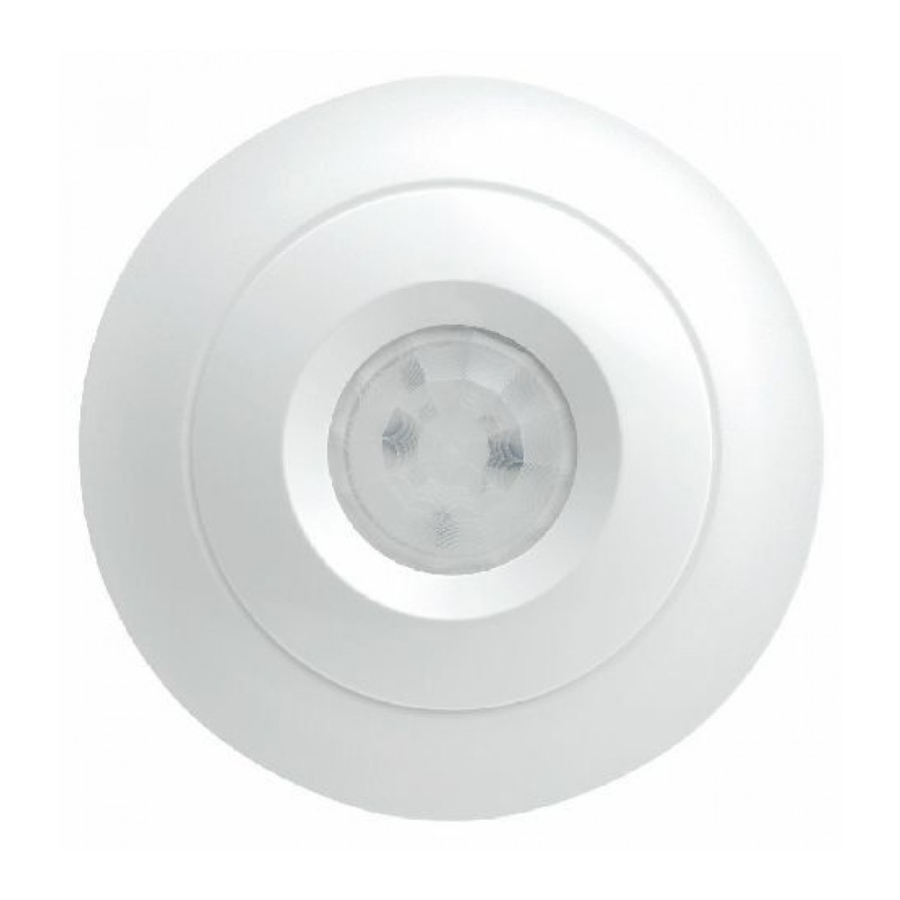

Premier 360 DT on kattoon asennettava PIR-ilmaisin, joka on suunniteltu havaitsemaan tunkeilijan liikkeet ja aktivoimaan hälytyksen ohjauspaneelissa.
Tuote on liitettävä luetteloituun murtohälytysjärjestelmään yhteensopivaan ohjausyksikköön tai virtalähteeseen, joka tarjoaa 9–15 V DC:n syöttöjännitteen sekä vähintään 4 tunnin valmiusvirran.
Premier 360 DT ei sovellu ulkokäyttöön.

Kuva 1

Kuva 2

Kuva 3

Kuva 4

Kuva 5

Kuva 6

Kuva 7

Kuvien selitykset
Kohde	Kuvaus	Kohde	Kuvaus
Kuva 2		Kuva 5
	Kaapelin sisäänmeno		Peukalointirele
	Ruuvi		Hälytysrele
			Syöttöliitin 0 V ja 12 V:lle
			Ensimmäinen hälytys/Lukitustulo
			Etä-LED
Kuva 3		Kuva 6
	Peukalointihyppyjohdin		Valittavissa oleva EOL-kokoonpano
	Hälytyshyppyjohdin		Kaksinapainen (hyppyjohtimia ei käytetä)
	LED-hyppyjohdin		Kaksoispäätevastus (DEOL)
	Pulssilaskurihyppyjohdin
	Pulssilasku 1
	Pulssilasku 2

Paneelin tuki	Texecom	Cooper Menvier	Honeywell	DSC
Hälytys EOL	4K7	4K7	1K	5K6
Peukalointi EOL	2K2	2K2	1K	5K6

Asennusohjeet

Näissä ilmaisimissa käytetty tekniikka vastustaa väärien hälytysten vaaroja. Vältä kuitenkin mahdollisia epävakauden syitä, kuten:

Suora auringonvalo ilmaisimessa.
Lämmönlähteet ilmaisimen näkökentässä.
Voimakkaat vedot ilmaisimeen.
Suuret eläimet ilmaisimen näkökentässä.
Ilmaisimen näkökentän peittäminen suurilla esineillä, kuten huonekaluilla.

Ilmaisimen asentaminen

Löysää ruuvia ilmaisimen sivulla, kunnes se on löysällä; ruuvi pysyy tuotteessa (katso kuva 1, kohta 1).
Nosta ilmaisimen kansi irti pohjasta ja korvakkeista ruuvin vastakkaisessa päässä (katso kuva 1, kohta 2).
Kiinnitä pohja kattoon 2,4–3,6 metrin (8–12 jalan) korkeudelle lattiasta. Tasaisessa asennuksessa käytä vähintään 2 ruuvia (DIN 7998) missä tahansa käytettävissä olevassa kohdassa (katso kuva 2).
Kytke ilmaisin (katso kuvat 3, 5 ja 6).
Valitse halutut hyppyjohdinasetukset (katso kuva 3). Katso lisätietoja kohdasta "Ilmaisimen asettaminen" alla.
Aseta kansi takaisin paikalleen ja kiristä ruuvi pohjassa.

Ilmaisimen asettaminen

Hyppyjohdinasetukset: Katso hyppyjohtimien sijainnit ilmaisimessa kuvasta 3.
Hälytyshyppyjohdin
Pois: Hälytys avoimessa piirissä.
Päällä: Päätevastus.
Peukalointihyppyjohdin
Pois: Peukalointi avoimessa piirissä.
Päällä: Päätevastus.
Tulon kääntöhyppyjohdin
Syöttö: Tulo normaali.
0 V: Tulo käännetty.
Kävelytestihyppyjohdin
Päällä: Kävelytesti käytössä.
Pois: Kävelytesti tulon ohjauksessa.
Pulssilaskurihyppyjohdin
PC1: Pulssilasku 1, suuri herkkyys EN 50131-2-2:n vaatimusten mukaisesti.
PC2: Pulssilasku 2, normaali herkkyys. Vaaditaan CUL-asennuksissa.

LED-merkkivalo

Tila	Punainen LED	Hälytysrele	Nollaus
Käynnistys	Normaali vilkkuminen (1 Hz)	Suljettu	Automaattisesti 60 sekunnin kuluttua
PIR-tunkeutumishälytys	Jatkuvasti päällä	Avoin (hälytys)	Automaattisesti 25 sekunnin kuluttua

Kävelytesti

Tarkista ilmaisimen toiminta käynnistämällä ilmaisin ja varmista, että ilmaisimeen syötetään 9–16 VDC. Aseta etukansi takaisin paikalleen kiinnittämällä se yläosasta ja napsauttamalla se sitten kiinni alaosasta. Anna ilmaisimen lämmetä ja vakiintua kolme minuuttia ennen kävelytestin suorittamista. Kun kävelytestin LED on käytössä, suorita kävelytesti alueella. PIR-ilmaisun ilmaisee vihreä LED, MW oranssi LED ja täyden hälytyksen punainen LED. Kävelytestin aikana MW-aluetta on säädettävä (katso kuva 3).

Ohjeista käyttäjää aina olemaan estämättä näkökenttää
Suuret esineet ilmaisimen lähellä vähentävät peittoa

Kävelytestin LED voidaan poistaa käytöstä useilla tavoilla, jotta estetään luvattomia henkilöitä jäljittämästä peittokuviota.

Lukitustulo / Ensimmäinen hälytys

FTA-liitin voi suorittaa useita eri toimintoja riippuen siitä, miten se on kytketty:
Lukitus kytkettynä asetettuun positiiviseen (SW+, Set+): LEDit poistetaan käytöstä, kun järjestelmä on asetettu. Kaikki ilmaisimet, jotka laukeavat järjestelmän ollessa asetettu, ilmaisevat tämän sytyttämällä pysyvästi hälytys-LEDin (järjestelmän poistamisen yhteydessä).

Ilmaisimet voidaan nollata viemällä lukituslinja ensin korkealle ja sitten uudelleen alas.

Lukitus kytkettynä hälytyspositiiviseen (AL+, A+ve): Ensimmäinen ilmaisin, joka aktivoituu järjestelmän ollessa asetettu, ilmaisee tämän hitaasti vilkkuvalla hälytys-LEDillä (järjestelmän poistamisen yhteydessä). Myöhemmin aktivoidut ilmaisimet ilmaisevat tämän sytyttämällä pysyvästi hälytys-LEDin. Ilmaisimet voidaan nollata viemällä lukituslinja ensin korkealle ja sitten uudelleen alas.

Tekniset tiedot

Ilmaisin			PIR
Signaalinkäsittely			DSP
Kantama			Peittoalueen halkaisija 9,3 m 3,6 m asennuskorkeudella
Optiikka			Fresnel-linssi
Virtalähde			9–15 VDC (15 VDC nimellinen @10,6 mA) Tehonkulutus: 0,16 W
Huippu-huippu aaltoilu			2 V (12 VDC:llä)
Virtalähdeyksikkö			Luokiteltu 94HB
Käynnistysaika			60 s
Suurin virta
Normaali			8,7 mA
Hälytys			7,5 mA
Suurin			28 mA
Asennuskorkeus			2,4–3,6 m
Kohteen nopeusalue			30 cm/s – 3 m/s (1 ft./s – 10 ft./s)
Hälytysrele			<24 VDC, 50 mA, NC, resistiivinen kuorma 34 Ω max.
Peukalointirele			<24 VDC, 50 mA, NC
Hälytysaika			>2 s
Mitat (L × K × S)			116 x 33 × 116 mm
Paino			125 g
Käyttöympäristö
Lämpötila			−35 – +55°C (-31 – 130°F)
Suhteellinen kosteus			0–95 % ei-kondensoituva
Taajuus			24GHz
Huolto			Asentajan suorittama vuositarkastus

Säädöstiedot

Toimittaja:Texecom Ltd, St. Crispin Way, Haslingden, Lancashire, BB4 4PW, UK. Turvallisuusluokka: EN Grade 2
Ympäristöluokka: Luokka II
Standardit: EN 50131-2-2
Eurooppalaiset direktiivit
2004/108/EC (CE-direktiivi): Texecom vakuuttaa täten, että tämä laite on direktiivin 2004/108/EC olennaisten vaatimusten ja muiden asiaankuuluvien määräysten mukainen.

R&TTE-direktiivi: 1999/5/EC
2002/95/EC (RoHS-direktiivi): Texecom vakuuttaa täten, että tämä laite ei sisällä lyijyä, elohopeaa, kadmiumia, kuudenarvoista kromia, polybromattuja bifenyylejä (PBB) tai polybromattuja difenyylieettereitä (PBDE) enempää kuin EU-direktiivissä 2002/95/EC määritelty prosenttiosuus, lukuun ottamatta EU-direktiivin 2002/95/EC liitteessä mainittuja poikkeuksia.

2002/96/EC (WEEE-direktiivi): Tällä symbolilla merkittyjä tuotteita ei saa hävittää lajittelemattoman yhdyskuntajätteen mukana Euroopan unionissa. Asianmukaisen kierrätyksen varmistamiseksi palauta tämä tuote paikalliselle toimittajallesi vastaavan uuden laitteen oston yhteydessä tai hävitä se niille varatuissa keräyspisteissä. Lisätietoja on osoitteessa: www. recyclethis.info.
Huolto: Asentajan on testattava vuosittain
Takuu: 5 vuoden vaihtotakuu
Premier 360 DT ei ole täydellinen hälytysjärjestelmä, vaan vain sen osa. Siksi Texecom ei ota vastuuta mistään vahingoista, joiden väitetään johtuvan Premier 360 DT PIR -ilmaisimen virheellisestä toiminnasta. Texecom pidättää oikeuden muuttaa teknisiä tietoja ilman ennakkoilmoitusta.

Premier Elite -ilmaisimet on suojattu Ison-Britannian ja kansainvälisillä rekisteröidyillä malleilla. Premier Elite on Texecom Ltd:n tavaramerkki. © 2011 Texecom Ltd.
Yhteystiedot: www.texe.com
