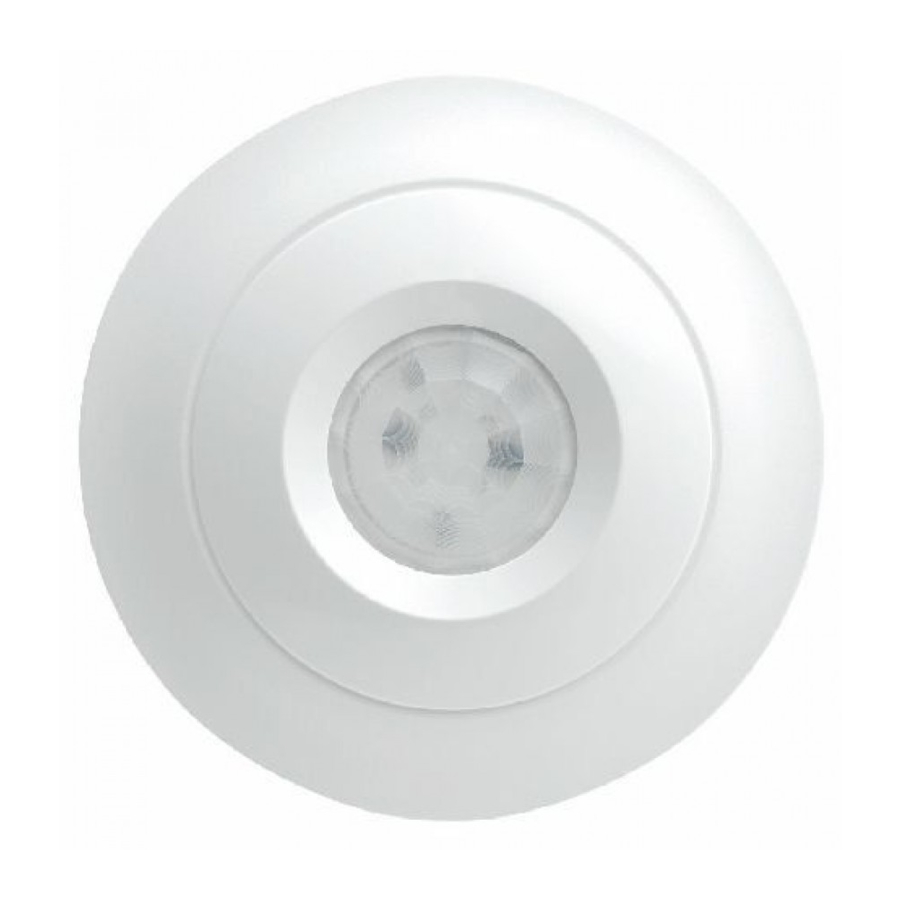

Texecom Premier 360 DT - Intruder Detector Qo'llanmasi

O'rnatish bo'yicha ko'rsatmalar

Ushbu detektorlarda qo'llaniladigan texnologiya soxta signalizatsiya xavflariga qarshi turadi. Biroq, beqarorlikning potentsial sabablaridan saqlaning, masalan:

• Detektorga to'g'ridan-to'g'ri quyosh nuri tushishi.
• Detektorning ko'rish maydonida issiqlik manbalari.
• Detektorga kuchli shamol esishi.
• Detektorning ko'rish maydonida katta hayvonlar.
• Detektorning ko'rish maydonini mebel kabi katta narsalar bilan to'sib qo'yish.

Detektorni o'rnatish uchun

1. Detektorning yon tomonidagi vintni bo'shashguncha bo'shating; vint mahsulotda saqlanib qoladi (1-rasm, 1-bandga qarang).
2. Detektor qopqog'ini taglikdan ko'taring va vintga qarama-qarshi uchidagi quloqlardan olib tashlang (1-rasm, 2-bandga qarang).
3. Taglikni poldan 2,4 m dan 3,6 m gacha (8 va 12 fut) balandlikda shiftga mahkamlang. Tekis o'rnatish uchun mavjud pozitsiyalarning har qandayida kamida 2 ta vintdan (DIN 7998) foydalaning (2-rasmga qarang).
4. Detektorni ulang (3, 5 va 6-rasmlarga qarang).
5. Kerakli jumper sozlamalarini tanlang (3-rasmga qarang). Qo'shimcha ma'lumot olish uchun quyidagi "Detektorni sozlash" bo'limiga qarang.
6. Qopqoqni almashtiring va taglikdagi vintni torting.

Detektorni sozlash

Jumper sozlamalari: Detektordagi jumper joylashuvi uchun 3-rasmga qarang.
Signalizatsiya jumperi
O'chirilgan: Signalizatsiya ochiq kontaktda.
Yoqilgan: Chiziq oxiri rezistori.
Tamper jumperi
O'chirilgan: Tamper ochiq kontaktda.
Yoqilgan: Chiziq oxiri rezistori.
Kirish invert jumperi
Ta'minot: Kirish normal.
0 V: Kirish teskari.
Sinov jumperi
Yoqilgan: Sinov yoqilgan.
O'chirilgan: Sinov kirish nazorati ostida.
Impulsni hisoblash jumperi
PC1: Impulsni hisoblash 1, EN 50131-2-2 talabiga binoan yuqori sezuvchanlik.
PC2: Impulsni hisoblash 2, normal sezuvchanlik. CUL o'rnatishlari uchun zarur.

LED indikatori

Sinov

Detektorning ishlashini tekshirish uchun detektorni yoqing va detektorga 9VDC va 16VDC orasida quvvat berilishini ta'minlang.
Old qopqoqni yuqori qismiga ilib, so'ngra pastki qismida qisib yoping. Sinovdan oldin detektorning isishi va barqarorlashishi uchun uch daqiqa kuting. Sinov LED yoqilgan holda, hududni sinovdan o'tkazing. PIR detektori yashil LED, MW to'q sariq LED va to'liq signalizatsiya qizil LED bilan ko'rsatiladi. Sinov davomida MW diapazoni sozlanishi kerak (3-rasmga qarang).

• Har doim foydalanuvchiga ko'rish maydonini to'sib qo'ymaslikni buyuring
• Detektor yaqinidagi katta narsalar qamrovni kamaytiradi

Ruxsatsiz shaxslarning qamrov naqshini kuzatishiga yo'l qo'ymaslik uchun sinov LEDni o'chirishning bir necha yo'li mavjud.

Qulflash kirishi / Signalizatsiyaga birinchi

• FTA terminali u qanday ulanganligiga qarab bir nechta turli funktsiyalarni bajarishi mumkin:
• Qulflash musbatga ulangan (SW+, Set+): Tizim o'rnatilgan vaqtda LEDlar o'chiriladi. Tizim o'rnatilgan vaqtda ishga tushirilgan har qanday detektorlar buni signalizatsiya LEDni doimiy ravishda yoqish orqali ko'rsatadi (tizimni o'chirishda).

Detektorlarni qulflash liniyasini yuqori, so'ngra yana pastga tushirish orqali qayta o'rnatish mumkin.

• Qulflash Signalizatsiya musbatga ulangan (AL+, A+ve): Tizim o'rnatilgan vaqtda faollashtirilgan birinchi detektor buni signalizatsiya LEDni sekin miltillash orqali ko'rsatadi (tizimni o'chirishda). Keyinchalik faollashtirilgan detektorlar buni signalizatsiya LEDni doimiy ravishda yoqish orqali ko'rsatadi. Detektorlarni qulflash liniyasini yuqori, so'ngra yana pastga tushirish orqali qayta o'rnatish mumkin.
