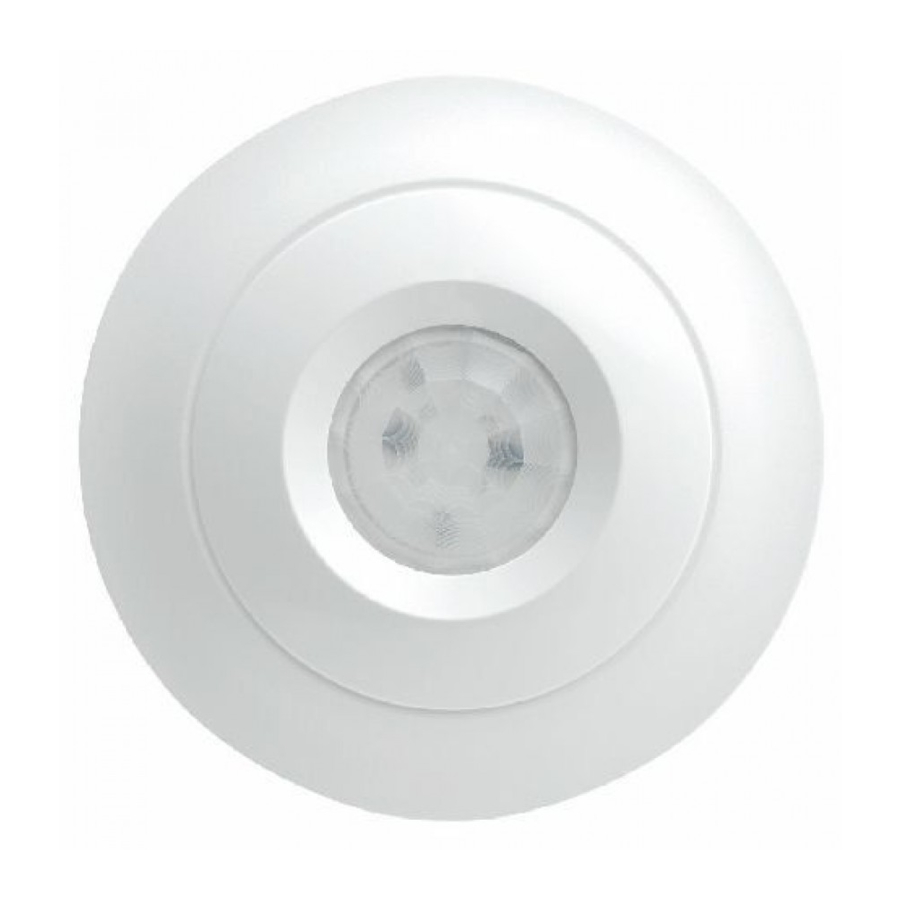

Texecom Premier 360 DT - Betörésjelző kézikönyv

Telepítési irányelvek

Az ezekben az érzékelőkben használt technológia ellenáll a téves riasztások veszélyeinek. Mindazonáltal kerülje az instabilitás potenciális okait, mint például:

• Közvetlen napfény az érzékelőn.
• Hőforrások az érzékelő látóterében.
• Erős huzat az érzékelőn.
• Nagy állatok az érzékelő látóterében.
• Az érzékelő látóterének elzárása nagy tárgyakkal, például bútorokkal.

Az érzékelő telepítése

1. Lazítsa meg a csavart az érzékelő oldalán; a csavar a termékben marad (lásd az 1. ábra 1. pontját).
2. Emelje ki az érzékelő fedelét az alapról, és vegye le a fülekről a csavarral ellentétes oldalon (lásd az 1. ábra 2. pontját).
3. Rögzítse az alapot a mennyezetre a padlótól 2,4 m és 3,6 m (8 és 12 láb) között. Lapos rögzítéshez használjon legalább 2 csavart (DIN 7998) a rendelkezésre álló pozíciók bármelyikében (lásd a 2. ábrát).
4. Vezetékezze be az érzékelőt (lásd a 3., 5. és 6. ábrát).
5. Válassza ki a kívánt áthidaló beállításokat (lásd a 3. ábrát). További információkért lásd az "Érzékelő beállítása" részt alább.
6. Tegye vissza a fedelet, és húzza meg a csavart az alapban.

Az érzékelő beállítása

Áthidaló beállítások: Az áthidalók helyét az érzékelőben lásd a 3. ábrán.
Riasztó áthidaló
Ki: Riasztás nyitott áramkörben.
Be: Vonalvégi ellenállás.
Szabotázs áthidaló
Ki: Szabotázs nyitott áramkörben.
Be: Vonalvégi ellenállás.
Bemenet invertáló áthidaló
Tápellátás: Bemenet normál.
0 V: Bemenet invertált.
Séta teszt áthidaló
Be: Séta teszt engedélyezve.
Ki: Séta teszt bemeneti vezérlés alatt.
Impulzusszám áthidaló
PC1: Impulzusszám 1, nagy érzékenység az EN 50131-2-2 szerint.
PC2: Impulzusszám 2, normál érzékenység. CUL telepítésekhez szükséges.

LED jelzés

Séta teszt

Ellenőrizze az érzékelő működését azáltal, hogy bekapcsolja az érzékelőt, és megbizonyosodik arról, hogy 9VDC és 16VDC közötti feszültség érkezik az érzékelőre.
Helyezze vissza az előlapot úgy, hogy felül ráakasztja, majd alul rögzítse. Hagyjon három percet az érzékelőnek a bemelegedésre és stabilizálódásra a séta teszt előtt. A Séta teszt LED engedélyezésével sétálja körbe a területet. A PIR érzékelést a zöld LED, az MW-t a narancssárga LED, a teljes riasztást pedig a piros LED jelzi. A séta teszt során az MW tartományt be kell állítani (lásd a 3. ábrát).

• Mindig utasítsa a felhasználót, hogy ne akadályozza a látóteret
• Az érzékelő közelében lévő nagy tárgyak csökkentik a lefedettséget

Számos módja van annak, hogy a Séta teszt LED-et letiltsák, hogy megakadályozzák az illetéktelen személyeket a lefedettségi minta nyomon követésében.

Retesz bemenet / Első riasztás

• Az FTA terminál többféle funkciót is elláthat attól függően, hogy hogyan van csatlakoztatva:
• Retesz csatlakoztatva a Beállított Pozitívhoz (SW+, Set+): A LED-ek le lesznek tiltva, amíg a rendszer be van állítva. A rendszer beállítása közben aktivált érzékelők ezt a riasztó LED állandó világításával jelzik (a rendszer kikapcsolásakor).

Az érzékelők visszaállíthatók a retesz vonal magasra, majd újra alacsonyra állításával.

• Retesz csatlakoztatva a Riasztó Pozitívhoz (AL+, A+ve): A rendszer beállítása közben először aktivált érzékelő ezt a riasztó LED lassú villogásával jelzi (a rendszer kikapcsolásakor). A később aktivált érzékelők ezt a riasztó LED állandó világításával jelzik. Az érzékelők visszaállíthatók a retesz vonal magasra, majd újra alacsonyra állításával.
