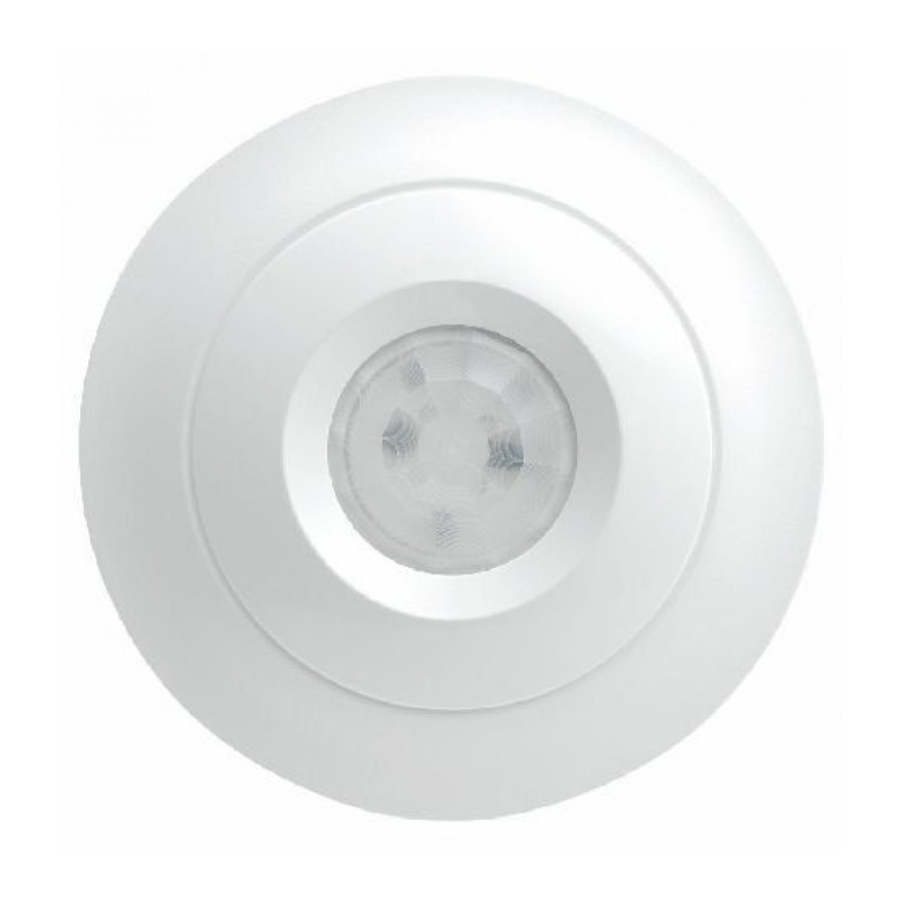

Texecom Premier 360 DT - Instrukcja obsługi czujnika naruszenia

Wytyczne dotyczące instalacji

Technologia zastosowana w tych czujnikach jest odporna na fałszywe alarmy. Należy jednak unikać potencjalnych przyczyn niestabilności, takich jak:

• Bezpośrednie światło słoneczne padające na czujnik.
• Źródła ciepła w polu widzenia czujnika.
• Silne przeciągi skierowane na czujnik.
• Duże zwierzęta w polu widzenia czujnika.
• Zasłanianie pola widzenia czujnika dużymi przedmiotami, takimi jak meble.

Aby zainstalować czujnik

1. Odkręć śrubę z boku czujnika, aż będzie luźna; śruba pozostanie w produkcie (patrz Rysunek 1, element 1).
2. Wyjmij pokrywę czujnika z podstawy i z zaczepów na przeciwnym końcu śruby (patrz Rysunek 1, element 2).
3. Przymocuj podstawę do sufitu na wysokości od 2,4 m do 3,6 m (8 i 12 stóp) od podłogi. Do montażu na płasko użyj minimum 2 śrub (DIN 7998) w dowolnych dostępnych pozycjach (patrz Rysunek 2).
4. Podłącz czujnik (patrz Rysunki 3, 5 i 6).
5. Wybierz żądane ustawienia zworek (patrz Rysunek 3). Więcej informacji znajduje się w sekcji "Ustawianie czujnika" poniżej.
6. Załóż pokrywę i dokręć śrubę w podstawie.

Ustawianie czujnika

Ustawienia zworek: Lokalizacje zworek w czujniku znajdują się na Rysunku 3.
Zworka alarmowa
Wyłączona (Off): Alarm w obwodzie otwartym.
Włączona (On): Rezystor końca linii.
Zworka sabotażowa
Wyłączona (Off): Sabotaż w obwodzie otwartym.
Włączona (On): Rezystor końca linii.
Zworka odwracania wejścia
Zasilanie (Supply): Wejście normalne.
0 V: Wejście odwrócone.
Zworka testu przejścia
Włączona (On): Test przejścia włączony.
Wyłączona (Off): Test przejścia pod kontrolą wejścia.
Zworka liczenia impulsów
PC1: Liczba impulsów 1, wysoka czułość wymagana przez EN 50131-2-2.
PC2: Liczba impulsów 2, normalna czułość. Wymagana dla instalacji CUL.

Wskazania LED

Test przejścia

Sprawdź działanie czujnika, włączając go i upewniając się, że jest zasilany napięciem od 9 VDC do 16 VDC.
Załóż przednią pokrywę, zaczepiając ją u góry, a następnie zatrzaśnij u dołu. Odczekaj trzy minuty, aż czujnik się rozgrzeje i ustabilizuje przed przeprowadzeniem testu przejścia. Przy włączonej diodzie LED testu przejścia, przetestuj obszar. Wykrycie PIR jest sygnalizowane przez zieloną diodę LED, MW przez pomarańczową diodę LED, a pełny alarm przez czerwoną diodę LED. Podczas testu przejścia należy wyregulować zasięg MW (patrz Rysunek 3).

• Zawsze instruuj użytkownika, aby nie zasłaniał pola widzenia
• Duże przedmioty w pobliżu czujnika zmniejszą zasięg

Istnieje kilka sposobów wyłączenia diody LED testu przejścia, aby uniemożliwić nieupoważnionym osobom śledzenie wzoru pokrycia.

Wejście zatrzaskowe / Pierwszy do alarmu

• Terminal FTA może pełnić kilka różnych funkcji w zależności od sposobu podłączenia:
• Zatrzask podłączony do Set Positive (SW+, Set+): Diody LED zostaną wyłączone, gdy system jest ustawiony. Wszelkie czujniki uruchomione, gdy system jest ustawiony, zasygnalizują to trwałym zapaleniem diody LED alarmu (po wyłączeniu systemu).

Czujniki można zresetować, podając na linię zatrzaskową najpierw stan wysoki, a następnie niski.

• Zatrzask podłączony do Alarm Positive (AL+, A+ve): Pierwszy czujnik aktywowany, gdy system jest ustawiony, zasygnalizuje to powoli migającą diodą LED alarmu (po wyłączeniu systemu). Czujniki aktywowane później zasygnalizują to trwałym zapaleniem diody LED alarmu. Czujniki można zresetować, podając na linię zatrzaskową najpierw stan wysoki, a następnie niski.
