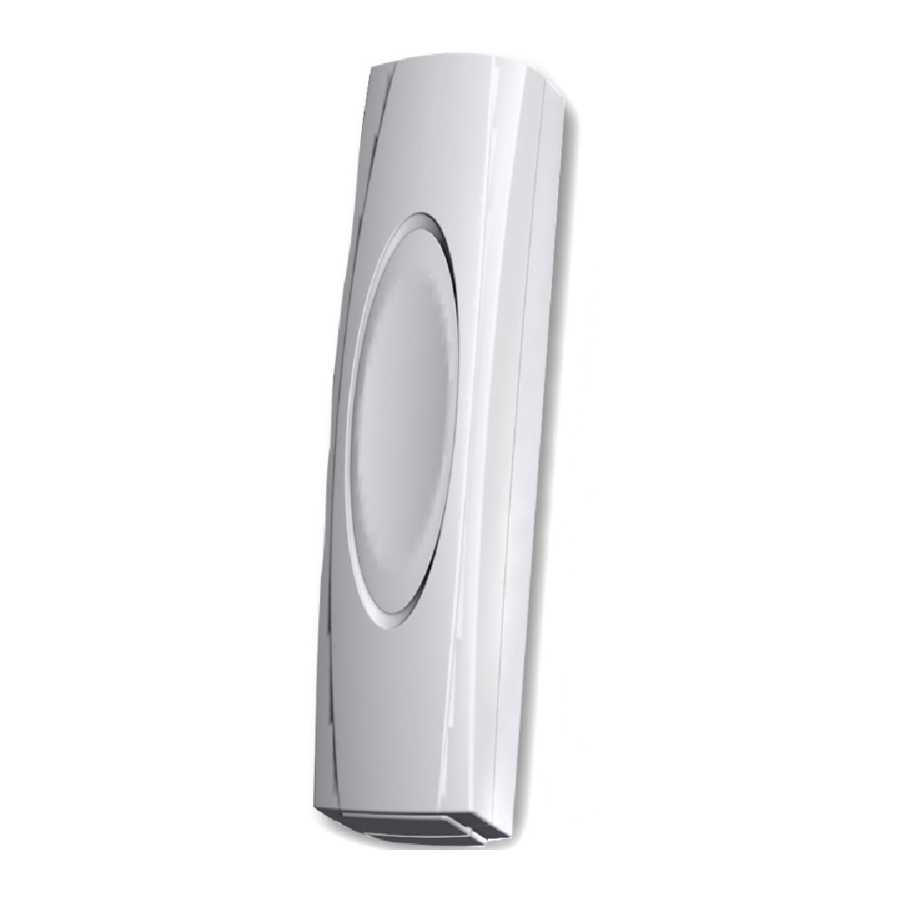

Texecom Premier Elite Impaq Plus-W - turvaanduri kasutusjuhend
SISSEJUHATUS
- Traadita ühenduvuse, üksikasjalike programmeerimis- ja süsteemiseadistusjuhiste saamiseks vaadake ühilduvaid RICOCHET™ tehnoloogiaga Premier traadita laiendusmooduli juhiseid.
- RICOCHET™ traadita tehnoloogiat kasutav Impaq Plus-W on mõeldud professionaalseteks turvaseadmeteks.
PAIGALDUSKOHAD
PAIGALDAMINE MAGNETIGA
| Magnetid saab paigaldada seadme mõlemale küljele. | ||
| Materjal | Lähenemine | Eemaldamine |
| Mitte-raudmetall +/- 4mm | X = 18mm Y = 10mm Z = 22mm | X = 20mm Y = 12mm Z = 24mm |
| Raudmetall +/- 3mm | X = 8mm Y = 8mm Z = 16mm | X = 9mm Y = 9mm Z = 18mm |
KOKKUPANEK
Tagumise sabotatsiooni korral kinnitage nii detektor KUI ka tagumine sabotaažisisend paigalduspinnale. Tagumise sabotatsiooni aktiveerimine kahjustab toodet.
TUNDLIKKUSE SEADISTAMINE
Impaq Plus-W saab paigaldada mis tahes asendisse, kuid maksimaalse tundlikkuse saavutamiseks asetage see nagu näidatud joonisel 2. Pärast paigaldamist tuleb tundlikkust hoolikalt kalibreerida, kasutades vahemiku džemprit ja tundlikkuse reguleerimist.
- Kui seade esmakordselt sisse lülitatakse, süttib LED umbes 10 sekundiks roheliselt, samal ajal kui seade ise kalibreerib.
- Luba walktest LED-funktsioon traadita monitori/Wintex'i abil. Tundlikkuse seadmiseks keerake tundlikkuse reguleerimine miinimumini (vastupäeva) ja koputage kindlalt kaitstava ala keskele. Kui LED süttib punaselt või oranžilt, eemaldage "Range Select" (vahemiku valiku) džempr, et valida "low sensitivity" (madala tundlikkuse) vahemik. Suurendage tundlikkust järk-järgult, keerates tundlikkuse reguleerimist päripäeva. Pärast iga reguleerimist koputage ala kindlalt ja jälgige LED-i värvi. Punane LED näitab, et tundlikkus on õige. Kui LED muutub roheliseks, on tundlikkus liiga madal ja seda tuleb suurendada. Kui aga LED muutub oranžiks, on tundlikkus liiga kõrge ja seda tuleb vähendada.
- Asetage kaas tagasi ja pingutage kinnituskruvi. Vajutage kaas kaanele ja kinnitage soovitud löögireaktsioon.
OSAD
Aku
Asendage ainult 3V liitium CR123A-ga.
Aku ohutus
- Ärge visake tulle
- Ärge kuumutage
- Ärge laadige
- Ärge tekitage lühist
- Ärge võtke lahti
- Asendage ainult sama või samaväärse tüübiga
- Aku utiliseerimisel järgige alati kohalikke eeskirju
- Detektor edastab madala aku hoiatuse, kui aku vajab vahetamist
Magnet
Mitte-raudmetallist paigaldusmaterjal
- Maksimaalne katkestus = 30mm
- Minimaalne ühendus = 15mm
Raudmetallist paigaldusmaterjal
- Maksimaalne katkestus = 15mm
- Minimaalne ühendus = 5mm
Märkus: Väärtused sõltuvad paigaldusmaterjalist. Vaata joonist 3
Reed keelamine
 | Keelatud |
 | Lubatud |
Vahemik
| Kõrge vahemik |
| Madal vahemik |
Uuesti õppimine
Asetage džempr uuesti õppimise tihvtidele ja sisestage seadme õppimiseks aku.
LED-OLEKU NÄIT
Saadaval ainult walktest režiimis
(Vaata Premier traadita laiendusmooduli juhiseid)
| Vilkuv roheline: | Mugavus-LED. Kui reed-lüliti on suletud, vilgub mugavus-LED umbes iga 3 sekundi järel roheliselt, et näidata õiget toimimist. | ||
| Hetkeline roheline: | Taustahäired/alatundlik seadistus. Seda kasutatakse taustahäirete või alatundliku seadistuse näitamiseks paigaldamise ajal. | ||
| Hetkeline punane: | Häireseisund/õige tundlikkus. Seda kasutatakse löögianduri poolt rünnaku tuvastamise või paigaldamise ajal õige tundlikkuse seadistuse näitamiseks. | ||
| Hetkeline oranž: | Tugev rünnak/ületundlik seisund. Seda kasutatakse löögianduri poolt massiivse rünnaku tuvastamise või paigaldamise ajal ülitundliku seadistuse näitamiseks. | ||
STANDARDID
| Häiresüsteemid: | EN50131-2-2, EN50131-5-3, EN50131-1, PD6662, aste 2, klass II |
| EMC: | EN50130-4:1995: A1: A2 ETSI EN301 489-03 V1.4.1 |
| R&TTE: | ETSI EN300-220 (V2.1.1) |
| Keskkond: | EN50130-5 |
| Sagedusriba: | 868.0 - 868.6 MHz / 433.05 - 434.79 MHz
|
| Toote tüüp: | GBB1000-2 Sagedus 868MHz GBB2000* Sagedus 433MHz |
| Vastuvõtja: | Kategooria 1, klass 2 |
| Vastuvõtja LBT (Kuula enne rääkimist) | Jah |
| Saatja töötsükkel | 868Mhz<1%, 433Mhz<10% |
| Madala pinge signaal | 2.85V |
| Tööpinge | 3V |
*GCC2000 ei ole INCERT-i poolt heaks kiidetud
