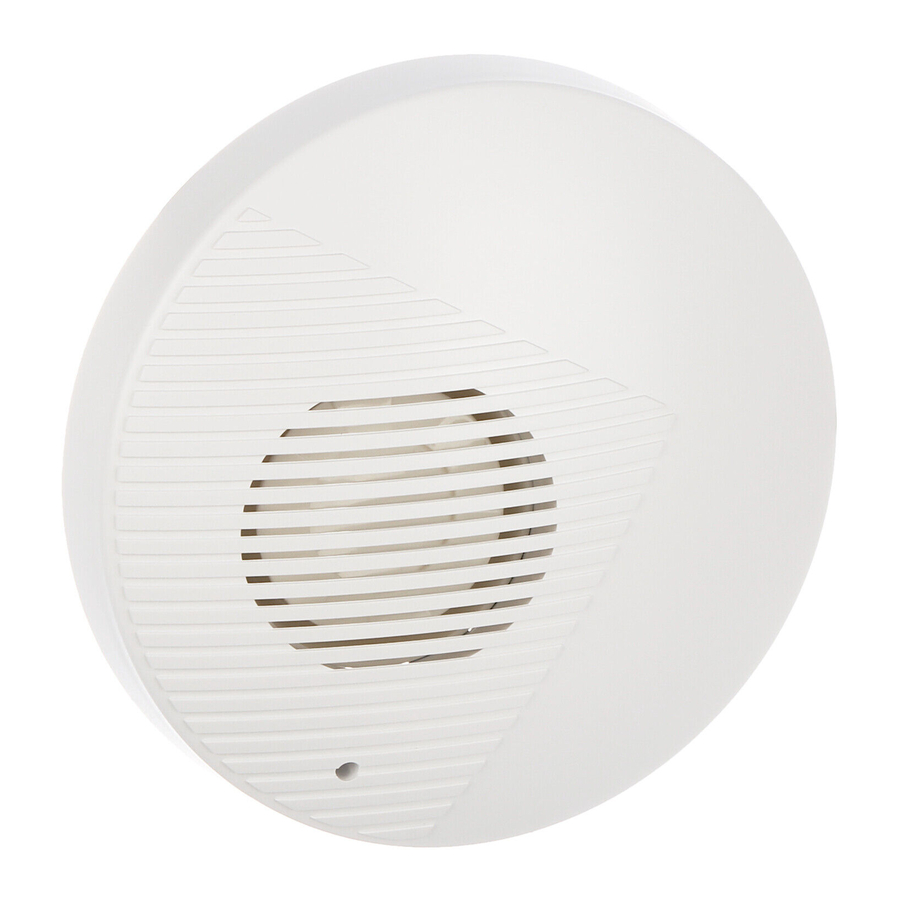

Manual de la sirena de interior Satel SPW-100
Contenido
CARACTERÍSTICAS
- Señalización acústica mediante transductor piezoeléctrico.
- Tres tonos seleccionables para la señalización acústica.
- Protección contra manipulación de 2 maneras: al retirar la cubierta y al arrancar la carcasa de la pared.
SUGERENCIAS DE INSTALACIÓN
- La sirena solo se puede utilizar en interiores.
- La sirena debe instalarse sobre una superficie plana mediante tornillos y pernos de expansión.
- Corte la alimentación antes de realizar las conexiones.
FIGURA 1. Retirar la cubierta.
ESPECIFICACIONES
| Tensión de alimentación | 12 V DC ±15% |
| Consumo máximo de corriente | 320 mA |
| Nivel de presión sonora (a 1 m de distancia) | hasta 120 dB |
| Clase ambiental según EN50130-5 | II |
| Rango de temperatura de funcionamiento | -10°C...+55°C |
| Humedad máxima | 93 ±3% |
| Dimensiones | 130 x 130 x 40 mm |
| Peso | 170 g |
FIGURA 2. El interior de la sirena con la cubierta retirada.
- orificios de entrada de cables.
- orificios de montaje.
- placa electrónica (Fig. 3).
- transductor piezoeléctrico.
FIGURA 3. Placa electrónica de la sirena.
- terminales:
+SA- - control de señalización acústica: el voltaje de +12 V DC suministrado a los terminales activará la señalización. Para controlar la señalización, se puede utilizar la salida de alta corriente del panel de control.
TMP - circuito de manipulación: la apertura de cualquier contacto de manipulación significa la apertura del circuito (circuito NC). Los terminales se pueden conectar a la zona del panel de control preprogramada como zona de manipulación.
- contacto de manipulación, que se abre cuando se retira la cubierta.
- pines para la selección de tono.
- descripción de la configuración de los jumpers para las respectivas señales acústicas.
FIGURA 4. Selección del tipo de señal acústica.
- tono 1;
- tono 2;
- tono 3;
(
- pines en cortocircuito;
- pines abiertos).
FIGURA 5. Dimensiones de la sirena.
La declaración de conformidad se puede consultar en www.satel.eu/ce
