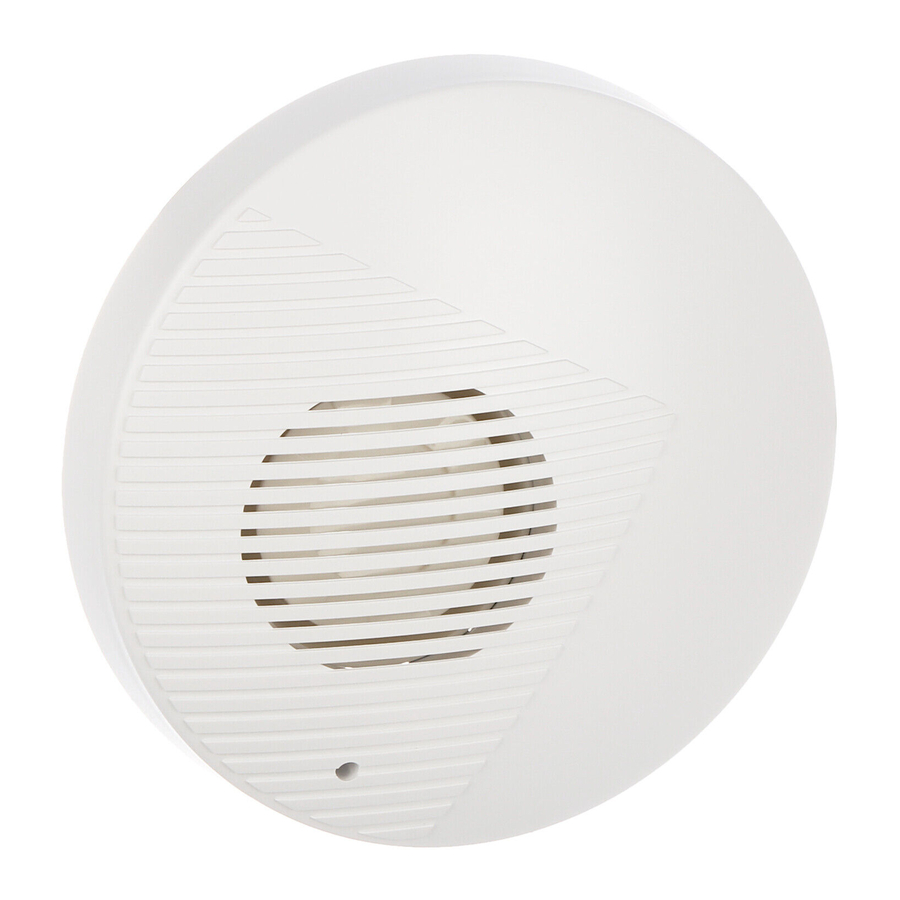

Satel SPW-100 - Mwongozo wa SIREN ya NDANI
Yaliyomo
SIFA
- Ishara ya sauti kwa njia ya transducer ya piezoelectric.
- Toni tatu zinazoweza kuchaguliwa kwa ishara ya sauti.
- Ulinzi wa kuharibu kwa njia 2 – kuondoa kifuniko na kurarua nyumba kutoka ukutani.
VIDOKEZO VYA USAKAJI
- Siren inaweza kutumika tu ndani ya nyumba.
- Siren inapaswa kusakinishwa kwenye uso ulio sawa kwa njia ya screws na bolts za upanuzi.
- Zima umeme kabla ya kufanya miunganisho.
PICHA 1. Kuondoa kifuniko.
MAALUMISHO
| Voltage ya usambazaji | 12 V DC ±15% |
| Upeo wa matumizi ya sasa | 320 mA |
| Kiwango cha shinikizo la sauti (kwa umbali wa 1 m) | hadi 120 dB |
| Darasa la mazingira kulingana na EN50130-5 | II |
| Kiwango cha joto cha uendeshaji | -10°C...+55°C |
| Upeo wa unyevu | 93 ±3% |
| Vipimo | 130 x 130 x 40 mm |
| Uzito | 170 g |
PICHA 2. Ndani ya siren ikiwa na kifuniko kimeondolewa.
- mashimo ya kuingilia cable.
- mashimo ya kupachika.
- bodi ya elektroniki (Mchoro 3).
- transducer ya piezoelectric.
PICHA 3. Bodi ya elektroniki ya Siren.
- vituo:
+SA- - udhibiti wa ishara ya acoustic – voltage ya +12 V DC iliyotolewa kwa vituo itasababisha ishara. Ili kudhibiti ishara, pato la sasa la juu la paneli dhibiti linaweza kutumika.
TMP - mzunguko wa kuharibu – kufungua mguso wowote wa kuharibu kunamaanisha kufungua mzunguko (mzunguko wa NC). Vituo vinaweza kuunganishwa na eneo la paneli dhibiti lililopangwa awali kama eneo la kuharibu.
- mguso wa kuharibu, ambao hufungua wakati kifuniko kinaondolewa.
- pini za kuchagua toni.
- maelezo ya kuweka jumpers kwa ishara za acoustic husika.
PICHA 4. Uteuzi wa aina ya ishara ya acoustic.
- toni 1;
- toni 2;
- toni 3;
(
- pini zimefupishwa;
- pini zimefunguliwa).
PICHA 5. Vipimo vya Siren.
Tamko la kufuata linaweza kushauriwa katika www.satel.eu/ce
